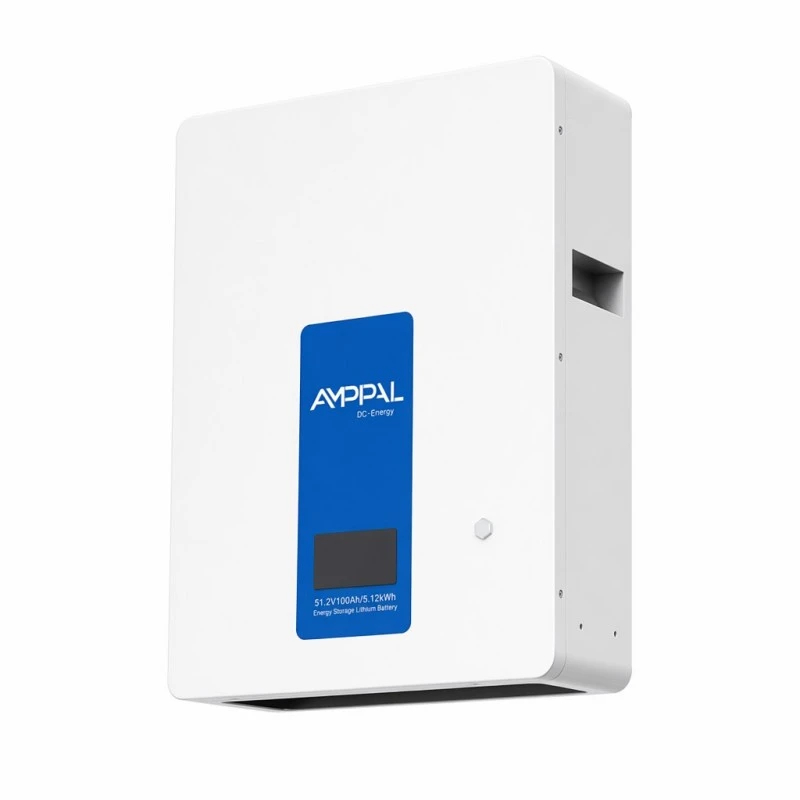

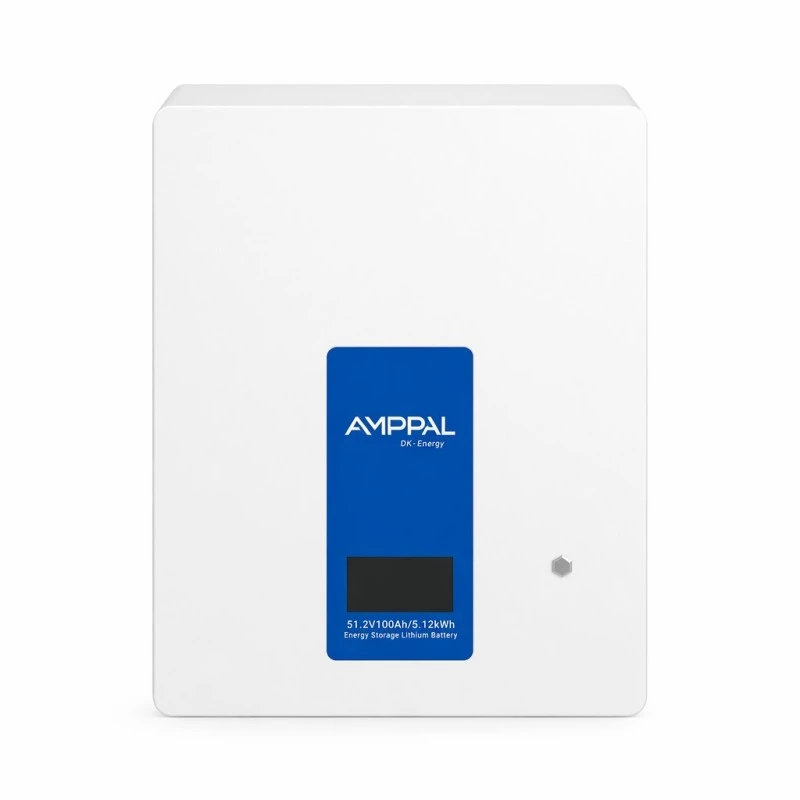

نظام تخزين طاقة البطارية المنزلية بقدرة 10 كيلو وات في الساعة للنسخ الاحتياطي والطاقة الشمسية

نظام تخزين طاقة البطارية المنزلية بقدرة 10 كيلووات في الساعة للنسخ الاحتياطي والطاقة الشمسية بستة سعات تتراوح من 2.56 كيلووات في الساعة إلى 10.24 كيلووات في الساعة، عند 25.6 فولت أو 48 فولت أو 51.2 فولت. اتصالات RS485 وRS232 وCAN لإقران العاكس الهجين، > 6000 دورة، ضمان لمدة 5-10 سنوات. تركيب داخلي، IP20.

إرسال استفسار

وصف المنتج

غالبًا ما يقارن الأشخاص نظام تخزين طاقة البطارية المنزلية بقدرة 10 كيلووات في الساعة للنسخ الاحتياطي والطاقة الشمسية بالكيلووات/ساعة، ولكن هذا لا يمثل سوى نصف قرار الشراء. النصف الآخر هو ما إذا كانت البطارية يمكنها التواصل مع العاكس المثبت بالفعل. إذا لم تتمكن من ذلك، فقد لا تعمل البطارية على النحو المقصود.

يغطي نظام تخزين طاقة البطارية المنزلية بقدرة 10 كيلو وات في الساعة للنسخ الاحتياطي ومجموعة الطاقة الشمسية كلا الجانبين. تتيح ست قدرات تتراوح من 2.56 كيلووات في الساعة إلى 10.24 كيلووات في الساعة تحديد حجم الاستهلاك المنزلي المُقاس بدلاً من الرقم الاسمي. تتوافق ثلاث منصات جهد - 25.6 فولت، و48 فولت، و51.2 فولت - مع نطاقات إدخال العاكس الهجين الشائعة.

الاتصال هو RS485 وRS232 وCAN بشكل قياسي في كل طراز، مع توفر WiFi و4G وBluetooth كخيارات. الخلايا هي LFP في علب من الألومنيوم، تم تصنيفها بما يتجاوز 6000 دورة عند 0.5 درجة مئوية و25 درجة مئوية مع الاحتفاظ بسعة 80% على الأقل.

حيث تختلف المتغيرات الستة

بالنسبة لنظام تخزين طاقة البطارية المنزلية بقدرة 10 كيلووات في الساعة للنسخ الاحتياطي والطاقة الشمسية، تأتي 2.56 كيلووات في الساعة بطريقتين: 25.6V100Ah (8S1P) أو 51.2V50Ah (16S1P). نفس الطاقة، والجهد مختلف؛ يجب أن يعتمد الاختيار على نافذة إدخال التيار المستمر للعاكس بدلاً من السعر.

4.8 كيلووات في الساعة (48 فولت 100 أمبير في الساعة، 15S1P) و5.12 كيلووات في الساعة (51.2 فولت في 100 أمبير في الساعة، 16S1P) يتشاركان في الجسم مقاس 440 × 585 × 170 ملم بوزن 42 كجم و46 كجم على التوالي. تناسب وحدة 48 فولت العاكسات القديمة المحددة حول نافذة 40.5-54VDC.

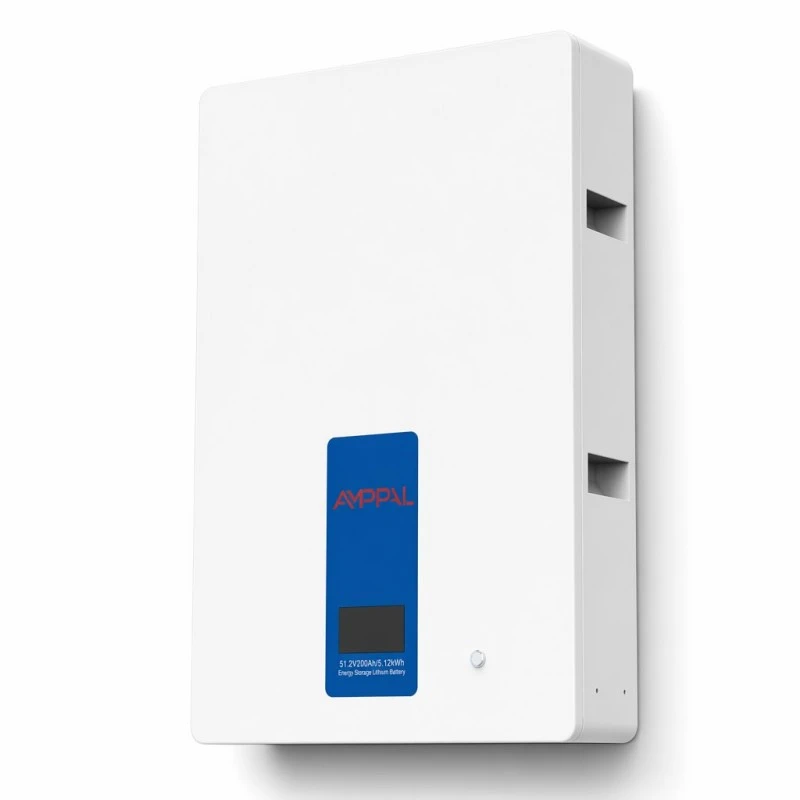

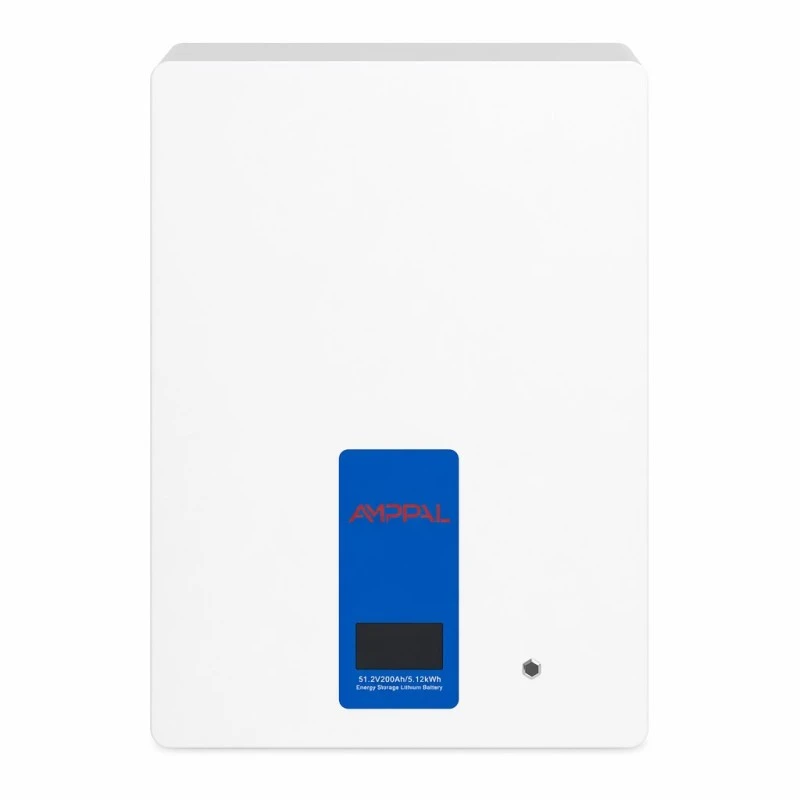

9.6 كيلو واط في الساعة (48 فولت 200 أمبير في الساعة) و10.24 كيلو واط في الساعة (51.2 فولت 200 أمبير في الساعة) تصل إلى 540*800*170 ملم عند 80 كجم و85 كجم، وترفع تيار التفريغ القياسي من 50 أمبير إلى 100 أمبير.

الحد الأقصى للتفريغ هو 100 أمبير على الوحدات الأربع الأصغر و105 أمبير على الزوج 200 أمبير؛ يحدد هذا ما إذا كانت البطارية قادرة على تحمل حمولة ثقيلة في وقت واحد.

استثناء واحد: يتم شحن متغير 51.2V50Ah بحد أقصى 50 أمبير، أي نصف 100 أمبير للوحدات الصغيرة الأخرى. وهذا مهم مع مجموعة كبيرة تنتج الفائض بسرعة.

يحتوي كل طراز على جهاز منع الهباء الجوي سعة 12 جرامًا داخل العبوة، وتبريد طبيعي بدون مراوح، وضمان لمدة 5-10 سنوات.

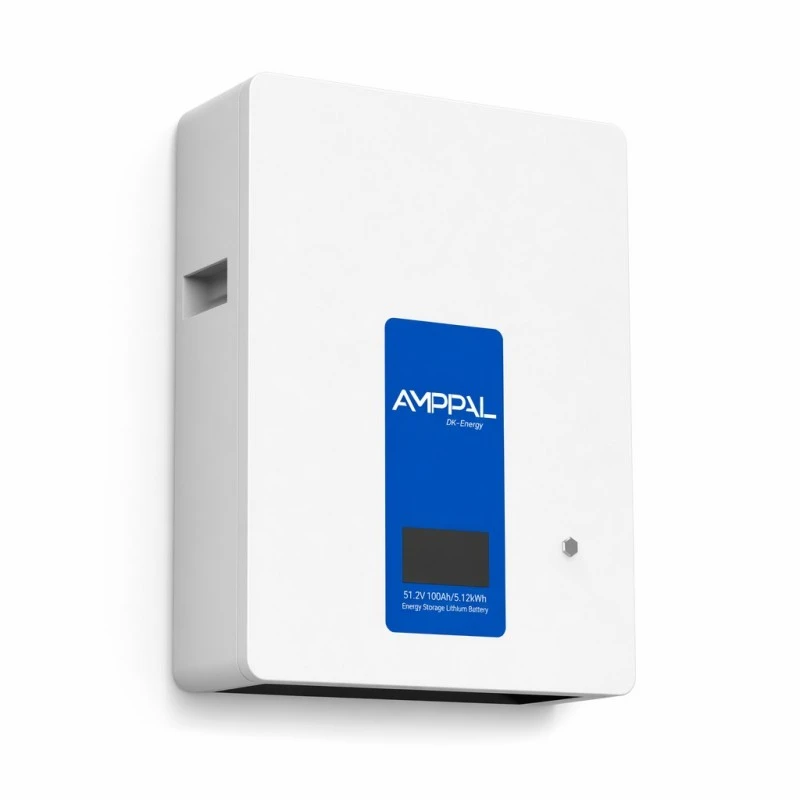

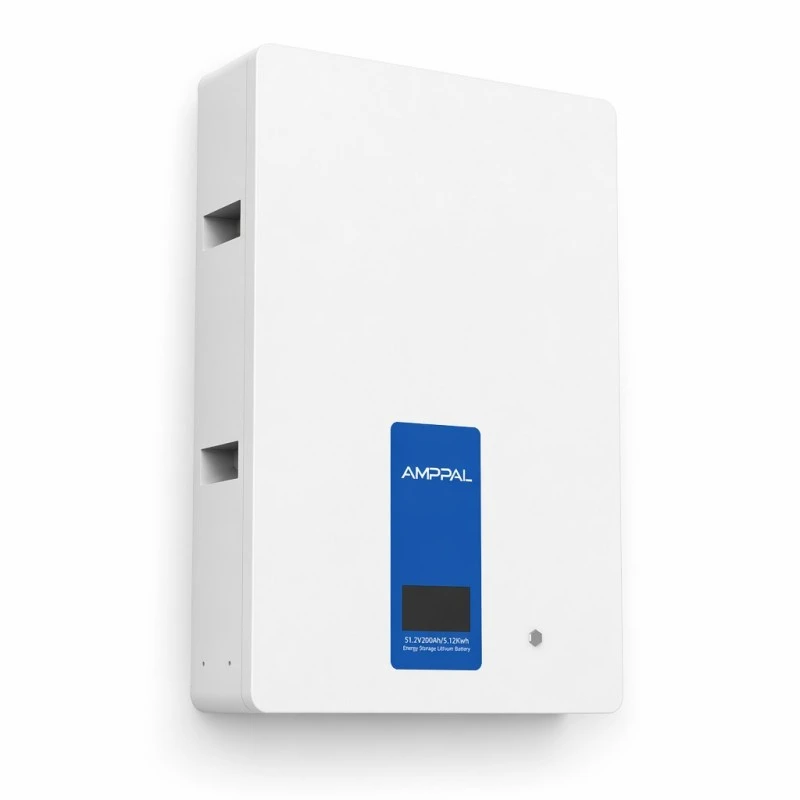

Home battery energy storage system

المواصفات الفنية

المعلمة	25.6 فولت 100 أمبير	51.2 فولت 50 أمبير	48 فولت 100 أمبير	51.2 فولت 100 أمبير	48 فولت 200 أمبير	51.2 فولت 200 أمبير
مزيج الخلايا	8S1P	16S1P	15S1P	16S1P	15S1P	16S1P
سعة حزمة البطارية	2.56 كيلو واط ساعة	2.56 كيلو واط ساعة	4.8 كيلو واط ساعي	5.12 كيلو واط ساعي	9.6 كيلو واط ساعي	10.24 كيلو واط ساعي
تيار التفريغ القياسي	50 أ	50 أ	50 أ	50 أ	100 أ	100 أ
الأعلى. تيار التفريغ	100 أ	100 أ	100 أ	100 أ	105 أ	105 أ
نطاق جهد العمل	20 ~ 29.2 فولت تيار مستمر	43.2 ~ 57.6 فولت تيار مستمر	40.5 ~ 54VDC	43.2 ~ 57.6 فولت تيار مستمر	40.5 ~ 54VDC	43.2 ~ 57.6 فولت تيار مستمر
الجهد القياسي	25.6 فولت تيار مستمر	51.2 فولت تيار مستمر	48 فولت تيار مستمر	51.2 فولت تيار مستمر	48 فولت تيار مستمر	51.2 فولت تيار مستمر
الأعلى. الشحن الحالي	100 أ	50 أ	100 أ	100 أ	105 أ	105 أ
الأعلى. شحن الجهد	29.2 فولت	57.6 فولت	54 فولت	57.6 فولت	54 فولت	57.6 فولت
عمق التفريغ والحياة	> 6000 مرة (0.5 درجة مئوية عند 25 درجة مئوية) معدل الاحتفاظ بالطاقة ≥ 80%	> 6000 مرة	> 6000 مرة	> 6000 مرة	> 6000 مرة	> 6000 مرة
رطوبة العمل	65 ± 20% رطوبة نسبية	65 ± 20% رطوبة نسبية	65 ± 20% رطوبة نسبية	65 ± 20% رطوبة نسبية	65 ± 20% رطوبة نسبية	65 ± 20% رطوبة نسبية
درجة حرارة التشغيل	0~+40 درجة مئوية	0~+40 درجة مئوية	0~+40 درجة مئوية	0~+40 درجة مئوية	0~+40 درجة مئوية	0~+40 درجة مئوية
ارتفاع العمل	≥2500 م	≥2500 م	≥2500 م	≥2500 م	≥2500 م	≥2500 م
مكافحة الحرائق	عبوة ايروسول 12 جرام	عبوة ايروسول 12 جرام	عبوة ايروسول 12 جرام	عبوة ايروسول 12 جرام	عبوة ايروسول 12 جرام	عبوة ايروسول 12 جرام
طريقة التبريد	التبريد الطبيعي	التبريد الطبيعي	التبريد الطبيعي	التبريد الطبيعي	التبريد الطبيعي	التبريد الطبيعي
طريقة التثبيت	تركيب مثبت على الحائط	تركيب مثبت على الحائط	تركيب مثبت على الحائط	تركيب مثبت على الحائط	تركيب مثبت على الحائط	تركيب مثبت على الحائط
تصنيف IP	IP20	IP20	IP20	IP20	IP20	IP20
ضمان	5-10 سنوات	5-10 سنوات	5-10 سنوات	5-10 سنوات	5-10 سنوات	5-10 سنوات
تواصل	الافتراضي: RS485/RS232/CAN (واي فاي اختياري/4G/بلوتوث)	RS485/RS232/CAN	RS485/RS232/CAN	RS485/RS232/CAN	RS485/RS232/CAN	RS485/RS232/CAN
شهادة	CE ROHS FCC UN38.3 MSDS ISO9001	CE بنفايات لجنة الاتصالات الفدرالية	CE بنفايات لجنة الاتصالات الفدرالية	CE بنفايات لجنة الاتصالات الفدرالية	CE بنفايات لجنة الاتصالات الفدرالية	CE بنفايات لجنة الاتصالات الفدرالية
حجم المنتج	440460170 مللي متر	440460170 مللي متر	440585170 مللي متر	440585170 مللي متر	540800170 مللي متر	540800170 مللي متر
حجم العبوة	500520230 مللي متر	500520230 مللي متر	500630240 مللي متر	500630240 مللي متر	600860230 مللي متر	600860230 مللي متر
الوزن الصافي	26.5 كجم	30 كجم	42 كجم	46 كجم	80 كجم	85 كجم
الوزن الإجمالي	32 كجم	36 كجم	50 كجم	54 كجم	86 كجم	92 كجم

التحجيم: تحديد السعة التي تحتاجها

ابدأ بالاستهلاك المسائي وبين عشية وضحاها، وليس إجمالي الاستهلاك اليومي. يتم تقديم التحميل النهاري بواسطة المصفوفة؛ تغطي البطارية الساعات التي لا تنتج فيها الألواح شيئًا. اسحب هذا الرقم من جهاز القياس الخاص بك على مدار أسبوع كامل.

يتم خدمة الأسرة التي تستخدم 4-6 كيلو واط في الساعة بين غروب الشمس وشروقها بشكل جيد من خلال وحدة 5.12 كيلو واط في الساعة. يشير الاستهلاك في نطاق 8-10 كيلووات في الساعة إلى طراز 10.24 كيلووات في الساعة.

ثم تحقق ضد المصفوفة. ستظل البطارية التي يزيد حجمها عن فائض الطاقة اليومي مشحونة جزئيًا معظم أيام العام، مما قد يؤدي إلى تكلفة غير ضرورية وتقليل استخدام الدورة. نادرًا ما تبرر مجموعة 3 كيلووات في مناخ معتدل 10.24 كيلووات في الساعة من التخزين.

الاقتران مع العاكس الهجين الخاص بك

بالنسبة لنظام تخزين طاقة البطارية المنزلية بقدرة 10 كيلو وات في الساعة للنسخ الاحتياطي والطاقة الشمسية، فإن التوافق يعتمد على فحصين. أولاً، الجهد الكهربي: يجب أن يحتوي نطاق إدخال بطارية العاكس الخاص بك على نافذة عمل العبوة - 20 ~ 29.2 فولت تيار مستمر لوحدة 25.6 فولت، و40.5 ~ 54 فولت تيار مستمر لوحدات 48 فولت، و43.2 ~ 57.6 فولت تيار مستمر لوحدات 51.2 فولت.

ثانياً، البروتوكول. يدعم نظام إدارة المباني RS485 وRS232 وCAN؛ يتم استخدام CAN بشكل شائع بواسطة العاكسون الهجين. قم بتوفير طراز العاكس وطرازه قبل الطلب حتى يمكن تأكيد تعيين البروتوكول أو توفير ملف التكوين.

بدون الاتصال، قد تستمر البطارية في الشحن والتفريغ، ولكن لا يستطيع العاكس قراءة حالة الشحن أو فرض حدود BMS الحالية. يمكن للإدارة القائمة على الجهد الكهربي تسريع عملية الشيخوخة ولا توفر قراءة SOC قابلة للاستخدام في التطبيق.

تصميم السلامة وإصدار الشهادات

كيمياء LFP في الخلايا المنشورية المغطاة بالألمنيوم - تحتوي العلبة على تورم الخلايا الذي تنفيس تنسيقات الحقيبة. هذا مناسب للبطارية المثبتة داخل المنزل.

تحتوي كل عبوة على وحدة قمع الهباء الجوي سعة 12 جرامًا والتي يتم تفريغها داخل العلبة في المرحلة الأولى من الحدث الحراري، قبل أن تتمكن من الانتشار بين الخلايا.

تم اعتماد متغير 25.6V100Ah بمواصفات CE وROHS وFCC وUN38.3 وMSDS وISO9001؛ المتغيرات المتبقية تحمل CE و ROHS و FCC.

اختبار UN38.3 وMSDS مطلوبان من قبل وكلاء الشحن والجمارك لشحنات الليثيوم؛ كلاهما يصدر مع كل أمر.

يتم تصنيف كل عبوة من حيث السعة والمقاومة الداخلية قبل تجميع السلسلة. في سلسلة 16S، تغطي خلية واحدة ضعيفة السعة القابلة للاستخدام لجميع الخلايا الستة عشر.

تكمل كل وحدة دورة شحن وتفريغ كاملة في الاختبار قبل التعبئة، مع الاحتفاظ بسجل BMS مقابل الرقم التسلسلي.

كيف يتم تصنيع هذه العبوات

1. مدخل الخلية - يتم أخذ عينات من كل دفعة من حيث السعة والمقاومة الداخلية وجهد الدائرة المفتوحة مقابل الأرقام المعلنة للمورد.

2. التصنيف والمطابقة — يتم التخلص من الخلايا بحيث يتم إنشاء كل حزمة من نطاق أداء ضيق بدلاً من مخزون مختلط.

3. لحام بسبار - وصلات متسلسلة ملحومة بالليزر وتم اختبارها بالسحب؛ يظهر اللحام السيئ بعد سنوات كمفصل ساخن.

4. تكامل نظام إدارة المباني - تم تركيب اللوحة، وتوجيه خيوط الموازنة والتحقق منها خلية تلو الأخرى قبل إغلاق العلبة.

5. مجموعة العلبة - يتم تشكيل الصفائح المعدنية ومطلية بالمسحوق داخليًا، وشاشات الكريستال السائل وجهاز منع الهباء الجوي.

6. تحميل البرامج الثابتة والبروتوكول - تم اختبار RS485 وRS232 وCAN مقابل أجهزة العاكس المرجعية.

7. اختبار الدورة الكاملة - شحن وتفريغ كامل واحد عند التيار المقنن مع تسجيل الجهد الكهربي ودرجة الحرارة على مستوى الخلية.

8. التعبئة - كرتونة مبطنة بالرغوة، مع وضع علامة UN3480 على البضائع الخطرة، ثم وضعها على منصات للتصدير.

أين تنتمي هذه البطارية - وأين لا تنتمي

إنه مخصص للتركيب الداخلي. يوفر IP20 الحماية ضد الأصابع والأشياء الصلبة التي يزيد حجمها عن 12 ملم ولا توجد حماية ضد الماء. تشمل المواقع المناسبة المرآب أو غرفة المرافق أو الطابق السفلي أو غرفة النبات.

نافذة التشغيل هي 0~+40 درجة مئوية مع رطوبة بنسبة 65±20% رطوبة نسبية وارتفاع يصل إلى 2500 متر. سيؤدي المرآب غير المدفأ في مناخ ينخفض إلى ما دون درجة التجمد إلى إبقاء البطارية خارج نطاق الشحن الخاص بها خلال فصل الشتاء. سوف يرفض نظام إدارة المباني الشحن عند درجة حرارة أقل من 0 درجة مئوية، وهو سلوك وقائي طبيعي وليس خطأ.

إذا كان الموقع الوحيد القابل للتطبيق هو الخارج، يلزم وجود خزانة خارجية ذات تصنيف IP؛ هذا المنتج غير مخصص للتركيب في الهواء الطلق.

أسئلة لطرحها على مورد البطاريات المنزلية

يجب ذكر دورة الحياة مع المعدل ودرجة الحرارة والاحتفاظ معًا. بالنسبة لهذا النطاق، يكون >6000 دورة عند 0.5 درجة مئوية و25 درجة مئوية إلى 80% احتباس؛ رقم الدورة بدون تلك المؤهلات غير مكتمل.

قم بتأكيد تصنيف IP وموقع التثبيت المسموح به. حزم IP20 داخلية فقط.

تأكد من التحقق من بروتوكول BMS الخاص بالعاكس المحدد أو وصفه فقط بأنه متوافق مع معظم العلامات التجارية. نؤكد النموذج أو نذكر أنه لم يتم اختباره.

يجب ذكر تغطية الضمان: السنوات التقويمية أو الدورات أو السعة المحتجزة. هذا النطاق يحمل 5-10 سنوات حسب التكوين والسوق.

المصطلحات التجارية: موك هو وحدة واحدة للمتغيرات القياسية. تتوفر OEM وODM لعلامة الخلية والجهد والأبعاد ولون السكن؛ تمتد المهلة الزمنية للبنيات المخصصة.

التعبئة والأوزان والشحن الليثيوم

تبلغ أبعاد العبوة 500*520*230 ملم لوحدات 2.56 كيلووات في الساعة بإجمالي 32 كجم و36 كجم، و500*630*240 ملم لوحدات 4.8 كيلووات في الساعة و5.12 كيلووات في الساعة عند 50 كجم و54 كجم، و600*860*230 ملم لوحدات 9.6 كيلووات في الساعة و10.24 كيلووات في الساعة بوزن إجمالي 86 كجم و92 كجم. تتطلب الإصدارات الأكبر مصعدًا لشخصين على حامل الحائط.

تكون الكراتين مبطنة بالرغوة مع تثبيت العبوة، وتحمل كل كرتونة علامة UN3480 فئة 9. يتطلب الشحن البحري حجز البضائع الخطرة. يتم إعداد الإعلان، ويتم إرسال تقرير UN38.3 وصحيفة بيانات سلامة المواد (MSDS) مع المستندات.

الشروط هي EXW، FOB Ningbo أو Shanghai، وCIF. يعمل الشحن الجوي للعينات بموجب قواعد حالة شحن الليثيوم، على الرغم من أن معظم الموزعين يجمعون عن طريق البحر. السماح بوقت إضافي لجدولة البضائع الخطرة.

شروط الضمان وكيف يبدو التدهور

يمتد الضمان من 5 إلى 10 سنوات حسب النوع والسوق، ويغطي الخلايا وBMS وشاشات الكريستال السائل والغلاف كوحدة واحدة.

فقدان القدرة تدريجي. بعد 6000 دورة عند 0.5 درجة مئوية، تحتفظ العبوة بما لا يقل عن 80%. تعتبر القراءة أقل بقليل من اللوحة بعد ثلاث سنوات أمرًا طبيعيًا.

يمكن تشخيص الأخطاء من خلال قراءة سجل BMS عبر RS485 أو CAN. يسمح ملف التصدير بالتعرف على مجموعة الخلايا المتأثرة دون زيارة الموقع.

يتم شحن العبوات البديلة من المخزون؛ في التركيبات متعددة العبوات، يمكن تبديل وحدة واحدة بينما يستمر باقي البنك في العمل.

ليست هناك حاجة للصيانة الروتينية. يوصى بإجراء فحص بصري سنوي للمحطات الطرفية ومسامير التثبيت ومساحة التهوية.

أخطاء التثبيت التي تسبب مكالمات الدعم

غير صحيح: تثبيت عبوة وزنها 85 كجم على لوح الجبس. الصحيح: يتم تركيبه على البناء أو إطار فولاذي مقدر، مع فحص المثبتات مقابل الوزن الإجمالي للطراز.

غير صحيح: التثبيت في مرآب غير مدفأ في مناخ بارد. صحيح: تبدأ نافذة الشحن عند 0 درجة مئوية. أدناه يقوم نظام BMS بحظر الشحن حسب التصميم.

غير صحيح: يتم التوصيل قبل التأكد من نافذة التيار المستمر للعاكس. الصحيح: تحقق من 20 ~ 29.2 فولت، أو 40.5 ~ 54 فولت أو 43.2 ~ 57.6 فولت مقابل ورقة بيانات العاكس أولاً.

خطأ: تخطي كابل الاتصال لأنه يشحن بدون كابل. صحيح: بدون CAN أو RS485، لا يستطيع العاكس قراءة SOC أو احترام حدود BMS.

غير صحيح: وضع الوحدة في خزانة مغلقة. الصحيح: يعتمد على الحمل الحراري الطبيعي بدون مراوح. اترك الخلوص المحدد في الدليل وإلا ستسخن الخلايا وتفقد حياتها.

ملاحظات التثبيت من الاستخدام الميداني

قام أحد عمال التركيب في الأندلس بتركيب حوالي ثلاثين وحدة بقدرة 10.24 كيلووات في الساعة جنبًا إلى جنب مع العاكسات الهجينة منذ عام 2025. وكانت الفائدة الرئيسية المبلغ عنها هي تأكيد بروتوكول CAN مقابل كل طراز عاكس قبل الطلب، مما أدى إلى تقليل مشكلات التشغيل.

أفاد صاحب منزل في ليماسول يقوم بتشغيل وحدتين بقدرة 5.12 كيلووات في الساعة أن الاقتران نجح في المحاولة الأولى. شاشة LCD مائلة بحيث يصعب قراءتها عندما تكون العبوة أعلى من ارتفاع الكتف؛ هذا يستحق النظر عند اختيار موضع التركيب.

أفاد أحد الموزعين في ألماتي أن العملاء الذين يقومون بالتركيب في مرائب غير مدفأة واجهوا انقطاع الشحن عند درجة 0 مئوية وافترضوا وجود خلل. أدى تضمين متطلبات المساحة الساخنة في مستندات عروض الأسعار إلى حل الشكاوى.

Home battery energy storage system

الأسئلة المتداولة

س: ما هي السعة التي يجب أن أختارها؟

ج: بالنسبة لنظام تخزين طاقة البطارية المنزلية بقدرة 10 كيلو وات في الساعة للنسخ الاحتياطي والطاقة الشمسية، الحجم حسب الاستهلاك طوال الليل، وليس الإجمالي اليومي. 4-6 كيلووات في الساعة بين عشية وضحاها تناسب الوحدة التي تبلغ طاقتها 5.12 كيلووات في الساعة؛ 8-10 كيلو وات في الساعة تشير إلى طراز 10.24 كيلو وات في الساعة.

س: هل سيعمل مع العاكس الخاص بي؟

ج: تقديم الطراز والطراز. يدعم نظام إدارة المباني RS485 وRS232 وCAN؛ يتم تأكيد تعيين البروتوكول قبل الطلب.

س: هل يمكنني تثبيته في الخارج؟

ج: لا، IP20 لا يوفر حماية ضد الماء. التركيب الداخلي فقط - المرآب أو غرفة المرافق أو الطابق السفلي أو غرفة النبات.

س: ما الفرق بين إصدارات 48 فولت و51.2 فولت؟

ج: نافذة العاصمة. تعمل وحدات 48 فولت على 40.5 ~ 54 فولت تيار مستمر، وتعمل وحدات 51.2 فولت على 43.2 ~ 57.6 فولت تيار مستمر. تطابق مع نطاق إدخال العاكس الخاص بك.
