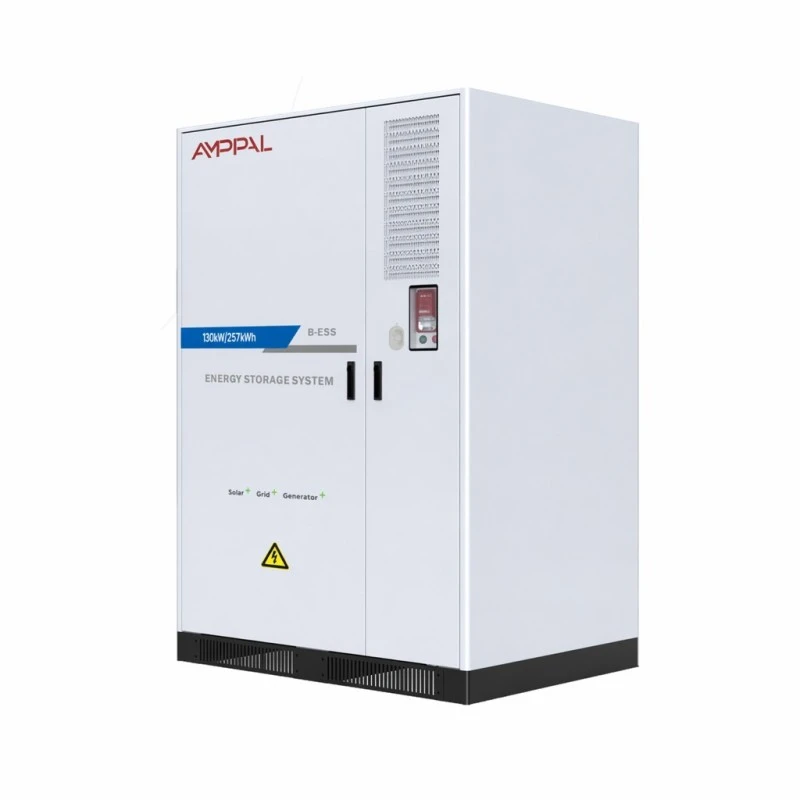

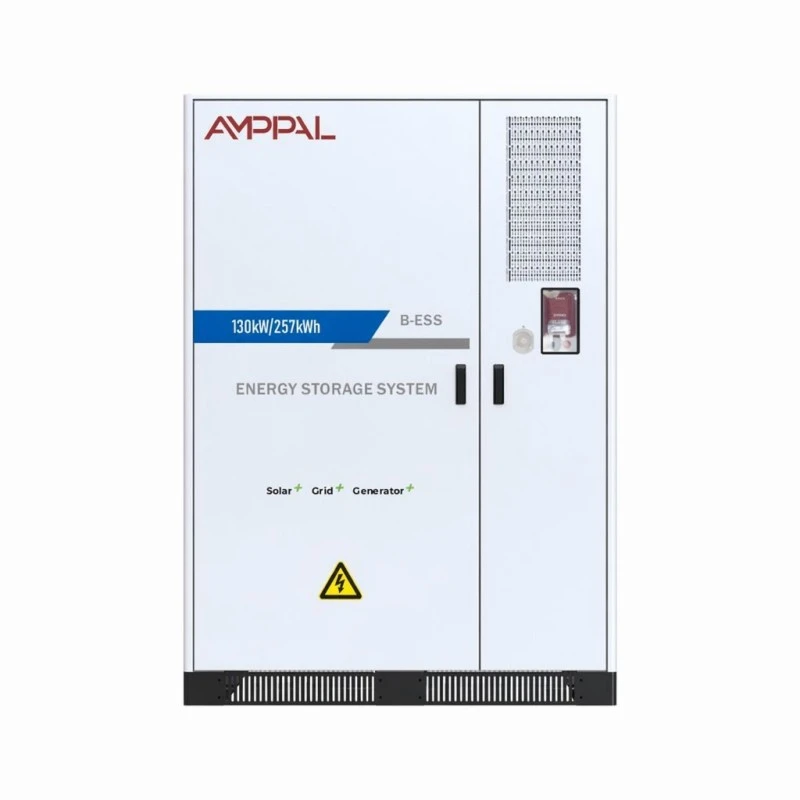

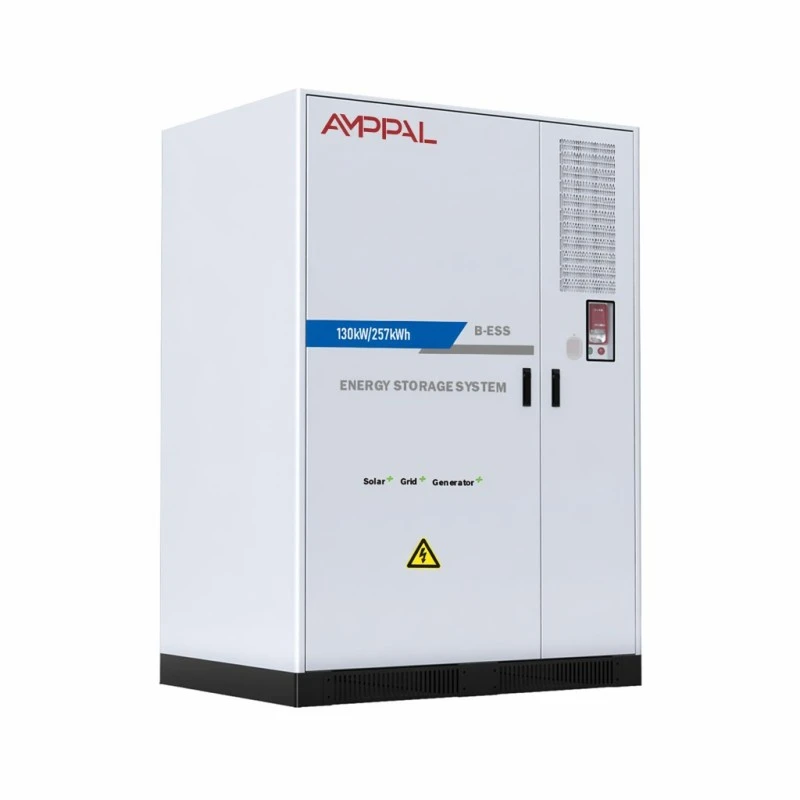

نظام تخزين طاقة البطارية الصناعية بقدرة 130 كيلووات لإدارة طاقة المصنع

ما هو هذا النظام ل

تحمل معظم فواتير الكهرباء التجارية رسومين منفصلتين: الطاقة التي تستهلكها، ورسوم الطلب التي تحددها أعلى نصف ساعة سحب في فترة الفاتورة. يمكن لظهيرة سيئة في شهر يوليو أن تحدد رسوم الطلب للشهر بأكمله. هذه هي المشكلة التي تم تصميم نظام تخزين طاقة البطارية الصناعية بقدرة 130 كيلووات لإدارة طاقة المصنع لحلها.

يتم شحن خزانة التركيز البؤري التلقائي بقدرة 130 كيلووات/257 كيلووات في الساعة عندما تكون التعريفات منخفضة أو تنتج مجموعة الطاقة الشمسية لديك فائضًا، ثم يتم تفريغها في المبنى عندما يقترب الحمل من سقف الطلب الخاص بك. عند درجة حرارة 0.5 درجة مئوية، يمكن أن يوفر 130 كيلووات لمدة ساعتين تقريبًا - وهي فترة كافية لتغطية نافذة ذروة صناعية نموذجية.

إنه يعمل على الشبكة وخارجها، وبالتالي فإن نفس الأصل يغطيك أيضًا أثناء انقطاع التيار الكهربائي. بالنسبة للمواقع التي يؤدي فيها انقطاع التيار الكهربائي إلى توقف الإنتاج، غالبًا ما تبرر هذه الوظيفة الثانية الشراء من تلقاء نفسها.

خيارات المواصفات التي تؤثر على الاسترداد

خلايا LFP 3.2V/314Ah في سلسلة 1P256S: الخلايا ذات التنسيق الكبير تعني اتصالات أقل، ويعني عدد أقل من الاتصالات نقاط فشل أقل عبر فترة خدمة تبلغ ثماني سنوات.

> 8000 دورة عند 0.5 درجة مئوية و25 درجة مئوية مع الاحتفاظ بالطاقة بنسبة 80%: بمعدل دورة واحدة لكل يوم عمل يزيد عن عشرين عامًا من العمر الاسمي، لذلك نادرًا ما يكون ركوب الدراجات هو العامل المقيد.

THDi أقل من 3% عند الطاقة المقدرة: لا تدفع المعدات الأخرى في المبنى الخاص بك غرامة توافقية مقابل استضافة البطارية.

عامل الطاقة قابل للتعديل عبر النطاق الكامل من -1 إلى 1، مما يتيح للنظام تصحيح عامل طاقة الموقع عندما يكون خاملاً بدلاً من البقاء كأصل ميت.

الحماية المزدوجة من الحرائق - الهباء الجوي بالإضافة إلى البيرفلوروهكسانون - على مستوى العبوة والخزانة. تطالب شركات التأمين بشكل متزايد بقمع المنشآت التجارية على مرحلتين.

تكييف الهواء الذكي بدلاً من التبريد السلبي: تظل درجة حرارة الخلية متساوية عبر السلسلة، وهو ما يحدد في الواقع ما إذا كنت ستصل إلى 8000 دورة.

المواصفات الفنية

المواقع التي تعمل فيها الأرقام

مصانع التصنيع ذات المحركات الثقيلة: رسوم الطلب المدفوعة بذروات قصيرة هي أوضح حالة استرداد للتخزين.

المباني التجارية ذات أحمال عالية لأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) بعد الظهر: اشحنها طوال الليل بتعريفة رخيصة، ثم قم بالتفريغ خلال ذروة التبريد.

المواقع التي لديها حدود طاقة شمسية وحدود للتصدير على الأسطح: قم بتخزين فائض التوليد بدلاً من تقليصه أو تصديره بمعدلات تغذية منخفضة.

المرافق التي تقوم بتشغيل النسخ الاحتياطي للديزل: يقوم نظام EMS بتنسيق الطاقة الكهروضوئية والبطارية والمولد، مما يقلل ساعات تشغيل المولد واستهلاك الوقود.

مستودعات شحن المركبات الكهربائية: قم بتخزين اتصال الشبكة بحيث لا يفرض بنك أجهزة الشحن ترقية مكلفة للإمدادات.

كيف تعمل ذروة الحلاقة فعليًا

يقوم نظام EMS بمراقبة عداد الموقع بشكل مستمر. يمكنك تعيين حد للطلب - عادةً ما يكون أقل بقليل من السعة المتعاقد عليها - ويقوم النظام بتفريغ الشحنة عندما يتجاوزها الحمل المقاس. الاستجابة سريعة بما يكفي لالتقاط بدء تشغيل المحرك والقمم القصيرة المماثلة.

إعادة الشحن مجدولة وليست انتهازية. تقوم وحدة التحكم بمراجعة تقويم التعريفة الخاصة بك وتقوم بإعادة ملء البطارية خارج ساعات الذروة، أو قبل ذلك إذا كانت مجموعة الطاقة الكهروضوئية تولد أكثر مما يستهلكه المبنى.

في الوضع خارج الشبكة، يقوم نظام STS الاختياري بنقل الموقع إلى مصدر إمداد البطارية عند تعطل الشبكة. تتراوح السعة القياسية بين 240 و500 كيلووات مع توفر وحدات أكبر، ويكون النقل سريعًا بما يكفي لبقاء معدات تكنولوجيا المعلومات وأنظمة التحكم في وضع التشغيل بدلاً من إعادة التشغيل.

هندسة السلامة وإصدار الشهادات

حزم البطاريات معتمدة وفقًا لمعايير CE وRoHS؛ يحمل النظام الكامل وثائق UN38.3 وMSDS للشحن والموافقة على الموقع.

إخماد الحرائق على مرحلتين: يعمل الهباء الجوي على مستوى العبوة بينما يحمي البيرفلوروهكسانون حجم الخزانة، ويعالج مقياسي الفشل المختلفين.

حاوية IP54 مع حجرة كهربائية مفصولة عن حجرة البطارية، لذلك لا ينتشر الحدث الحراري في أحدهما عبر الآخر.

يتم تصنيف كل عبوة من حيث السعة ومطابقة المقاومة الداخلية قبل التجميع. تعد الخلايا غير المتطابقة في سلسلة 256 هي السبب الكلاسيكي لفقدان القدرة المبكرة.

يتم إجراء اختبار العزل والعزل الكهربائي على 100% من الأنظمة المجمعة، مع تسجيل النتائج مقابل الرقم التسلسلي.

تم التحقق من غلاف التشغيل في درجة حرارة من 0 درجة مئوية إلى +50 درجة مئوية ورطوبة تصل إلى 95% دون تكاثف.

تسلسل البناء في مصنعنا في يويهتشينغ

1. مدخل الخلية - يتم أخذ عينات من كل دفعة من حيث السعة والمقاومة الداخلية مقابل القيم المعلنة للمورد.

2. تصنيف الخلايا ومطابقتها — يتم فرز الخلايا بحيث يتم إنشاء كل سلسلة من نطاق أداء ضيق.

3. مجموعة PACK - لحام بسبار، وأسلاك BMS، واختبار العزل على مستوى العبوة.

4. تصنيع الخزانات - قطع الصفائح المعدنية، المشكلة والملحومة، ثم المعالجة مسبقًا والمغلفة بالمسحوق.

5. التكامل - تم تركيب العبوات، وأجهزة الكمبيوتر، وتكييف الهواء، وإخماد الحرائق، ونظام الإدارة البيئية (EMS) وتوصيلها بالخزانة.

6. اختبار التشغيل - الشحن والتفريغ الكامل عند 0.5 درجة مئوية مع تسجيل درجة الحرارة والجهد على مستوى الخلية.

7. محاكاة الشبكة - تم التحقق من النقل داخل الشبكة وخارجها مقابل مصدر تيار متردد قابل للبرمجة.

8. التعبئة - يتم تثبيت الخزانة على منصة نقالة معززة، ويتم تركيب مؤشرات الصدمات، ثم يتم وضعها في صندوق للشحن البحري.

هل 130 كيلووات/257 كيلووات في الساعة هو الحجم المناسب؟

الحجم يتبع ملف تعريف التحميل الخاص بك، وليس منطقة المبنى الخاص بك. اسحب بيانات عداد كل نصف ساعة لمدة اثني عشر شهرًا وانظر إلى شكل القمم: ما مدى الارتفاع فوق خط الأساس، وإلى متى. يغطي نظام 130 كيلووات/257 كيلووات في الساعة قممًا تصل إلى 130 كيلووات تدوم لمدة تصل إلى ساعتين تقريبًا.

إذا كانت قممك أقصر ولكن أعلى - على سبيل المثال 250 كيلو واط لمدة عشرين دقيقة - فأنت بحاجة إلى المزيد من الطاقة وطاقة أقل، والتكوين المختلف يناسب بشكل أفضل. إذا تم تشغيلهم طوال اليوم، فسيعمل هذا النظام مبكرًا ويتركك مكشوفًا في فترة ما بعد الظهر.

كن صادقًا بشأن التعريفة أيضًا. عندما تكون رسوم الطلب منخفضة أو غائبة، نادرًا ما يتم سداد تكلفة ذروة الحلاقة وحدها خلال فترة معقولة. في هذه الحالة، يجب أن تأتي دراسة الجدوى من القيمة الاحتياطية أو الاستهلاك الذاتي للطاقة الشمسية، ونحن نفضل إثبات ذلك قبل الالتزام.

ما يجب مقارنته بالموردين الآخرين

اطلب دورة الحياة عند 0.5 درجة مئوية مع ذكر حد الاحتفاظ. رقم الدورة بدون درجة الحرارة والمعدل ونسبة الاحتفاظ لا معنى له.

اسأل عن وسائل الحماية من الحرائق المضمنة على مستوى العبوة، وليس فقط على مستوى الخزانة. العديد من الاقتباسات تغطي واحدة فقط.

اسأل ما إذا كانت الكفاءة المعلنة ذهابًا وإيابًا على مستوى النظام أو على جانب التيار المستمر فقط. الحد الأقصى لدينا هو 88% عند 0.5 درجة مئوية، ويتم قياسه عبر النظام بأكمله.

اسأل عن تكامل EMS مع محولات ومولدات الطاقة الكهروضوئية الحالية - تكلفة إعادة تجهيز EMS غير المتوافقة لاحقًا أكثر من تكلفة وحدة التحكم نفسها.

الشروط التجارية: الإنتاج 25-35 يوم عمل للتكوينات القياسية، ضمان لمدة 5 سنوات، مع تغطية ممتدة متاحة عند الطلب.

شحن خزانة 2800 كجم

تبلغ أبعاد الخزانة 1550 × 1268.5 × 2185 ملم وتزن 2800 كجم، لذلك يتم شحنها كوحدة واحدة على منصة نقالة ذات إطار فولاذي مقوى مع نقاط رفع يمكن الوصول إليها بواسطة رافعة شوكية أو رافعة.

خزانتان تناسبان حاوية بحجم 20 قدمًا؛ خمسة إلى ستة يناسب مكعبًا يبلغ ارتفاعه 40 قدمًا اعتمادًا على الدعامة. يتم تصنيف البطاريات على أنها بضائع خطرة بموجب معيار UN3480 للشحن البحري - نحن نتعامل مع الإعلان وتقرير اختبار UN38.3 وصحيفة بيانات سلامة المواد (MSDS) مع الأوراق.

الشروط هي FOB Ningbo أو Shanghai، مع توفر CIF. الشحن الجوي ليس عملياً بهذا الوزن والتصنيف. امنح وقتًا إضافيًا لحجز البضائع الخطرة، والذي عادةً ما يضيف أسبوعًا إلى جدول الإبحار مقارنة بالبضائع العامة.

الضمان والخدمة طويلة الأمد

ضمان لمدة خمس سنوات يغطي حزم البطاريات، وأجهزة الكمبيوتر، وEMS، والإدارة الحرارية وإخماد الحرائق كنظام كامل.

المراقبة عن بعد عبر CAN أو Ethernet أو RS485، مع 4G اختياري. يمكننا قراءة البيانات على مستوى الخلية وتحديد الوحدة الضعيفة قبل أن تؤثر على قدرة النظام.

يوصى بزيارة الخدمة السنوية: استبدال فلتر الهواء، وفحص إخماد الحرائق، وفحص عزم الدوران الطرفي، والتحقق من السعة.

يتم الاحتفاظ بالحزم البديلة في المخزون ويتم شحنها خلال 5-7 أيام عمل؛ يمكن تبديل حزمة واحدة فاشلة دون فصل الخزانة بأكملها عن الإنترنت.

يتوفر ضمان ممتد لمدة ثماني أو عشر سنوات في وقت الطلب، بسعر يتناسب مع ملفك المتوقع لركوب الدراجات.

أخطاء التثبيت والتشغيل

خطأ: وضع الخزانة على الحائط بدون خلوص. على اليمين: اتبع تصاريح التهوية الموجودة في الدليل. تقوم أنظمة تبريد الهواء بطرد الحرارة إلى الهواء المحيط وتحتاج إلى مساحة للقيام بذلك.

خطأ: تحديد حد الطلب من فاتورة شهر واحد. الصحيح: استخدم اثني عشر شهرًا من البيانات الفاصلة. القمم الموسمية هي ما يجذب المشغلين.

خطأ: بافتراض أن البطارية تغطي الموقع بأكمله أثناء انقطاع التيار الكهربائي. صحيح: قم بقياس دائرة الحمل الحرجة لديك بشكل متعمد. 130 كيلوواط كبيرة ولكنها ليست غير محدودة.

خطأ: تخطي تغيير الفلتر السنوي لتوفير التكلفة. على اليمين: يؤدي تقييد تدفق الهواء إلى رفع درجة حرارة الخلية، ودرجة الحرارة المرتفعة هي أسرع طريق لفقدان السعة.

خطأ: التثبيت حيث يوجد خطر الفيضانات. على اليمين: IP54 يحمي من الغبار والرذاذ، وليس الماء الراكد. ارفع القاعدة إذا كان الموقع به أي تاريخ من الفيضانات.

ما تقرير المشغلين

قام مصنع نسيج في مدينة بورصة بتركيا بتشغيل أحد هذه الأنظمة في أوائل عام 2025 لإدارة رسوم الطلب من تشغيل محرك النول. أبلغ المهندس الكهربائي الخاص بهم عن انخفاض ذروة الطلب بنحو 90 كيلوواط في أول شهر كامل للفوترة، وأشار إلى أن نظام الإدارة البيئية استغرق بضعة أسابيع من الضبط قبل تعيين الحد بشكل صحيح لنمط التحميل الخاص بهم.

اشترى أحد مشغلي وحدة التخزين البارد في نيروبي النظام في المقام الأول للنسخ الاحتياطي بدلاً من الحلاقة القصوى. كانت تعليقاتهم عملية: انقطاعات الشبكة التي كانت تعني سابقًا تشغيل المولد في غضون دقائق تمر الآن دون أن يلاحظها أحد، على الرغم من أنهم طلبوا منا تعديل عتبة الإنذار المنخفضة لـ SOC لأعلى بعد انقطاع طويل.

علق مالك عقار تجاري في كازاخستان، يدير خزانتين في مجمع مكاتب، على ضجيج مكيف الهواء - الذي كان مسموعًا في موقف سيارات مجاور، وهو ما لم يتوقعه. لقد قدمنا ​​تخطيطًا صوتيًا موصى به للشاشة بدلاً من تعديل الوحدة.

الأسئلة المتداولة

س: كم من الوقت يمكن أن توفر 130 كيلو واط؟

ج: حوالي ساعتين من الشحن الكامل عند درجة حرارة 0.5 درجة مئوية، مما يوفر 257 كيلو وات في الساعة قابلة للاستخدام عند عمق التفريغ المحدد.

س: هل يعمل بدون الشبكة ؟

ج: نعم، في وضع خارج الشبكة مع STS الاختياري. قدرة النقل القياسية هي 240-500 كيلو واط؛ أكبر قابل للتخصيص.

س: ما هي الكفاءة الحقيقية ذهابا وإيابا؟

ج: يتم قياس الحد الأقصى بنسبة 88% عند 0.5 درجة مئوية على مستوى النظام، بما في ذلك أحمال التحويل والأحمال المساعدة.

س: هل يمكن الشحن من الطاقة الشمسية مباشرة؟

ج: نعم، من خلال نظام الإدارة البيئية الذي يقوم بتنسيق الطاقة الكهروضوئية والبطارية والشبكة والمولد.

س: كم من الوقت سوف تستمر البطاريات؟

ج: أكثر من 8000 دورة عند 0.5 درجة مئوية و25 درجة مئوية مع احتفاظ بنسبة 80% على الأقل. ارتفاع درجات الحرارة المحيطة تقصير هذا.

س: ما هي الشهادات التي تحملها ؟

ج: CE وRoHS على مستوى العبوة، UN38.3 وMSDS للمعدات الكاملة.

س: ما هي الصيانة التي تحتاجها؟

ج: تغيير الفلتر سنويًا، وفحص إخماد الحرائق، والتحقق من عزم الدوران، واختبار السعة. ما يقرب من نصف يوم لكل خزانة.

س: ما هي المهلة الزمنية ؟

ج: 25-35 يوم عمل للتكوينات القياسية؛ يستغرق تكامل EMS المخصص أو الفولتية غير القياسية وقتًا أطول.
