نظام تخزين طاقة البطارية الشامل بقدرة 20-50 كيلووات للتطبيقات التجارية والطاقة الشمسية

حكومة واحدة بدلاً من ثلاث قوائم مشتريات

عادةً ما يعني مشروع الطاقة الشمسية والتخزين ثلاثة بائعين: عاكس كهروضوئي، ورف بطارية، ووحدة تحكم تتحدث إلى كليهما. ولكل منها ضمانها الخاص، ومهندس التشغيل الخاص بها، ولعبة إلقاء اللوم الخاصة بها عندما يكون أداء النظام ضعيفًا. يقوم نظام تخزين طاقة البطارية المتكامل بقدرة 20-50 كيلووات للتطبيقات التجارية والطاقة الشمسية بدمج الثلاثة في عملية تسليم واحدة.

تقبل مرحلة العاكس ما يصل إلى 26 كيلو واط من التيار المباشر من مصفوفة السطح لديك (39 كيلو واط في الطراز 30 كيلو واط، 65 كيلو واط في الطراز 50 كيلو واط) عبر أجهزة تتبع 2/4 MPPT، وبالتالي يتم شحن البطارية من الطاقة الشمسية بدون عاكس هجين منفصل أو صندوق سلسلة إضافي.

يوجد في الداخل بطارية LFP بقدرة 51.2 كيلووات في الساعة مبنية من خمس حزم بقدرة 10.24 كيلووات في الساعة، بالإضافة إلى منطق التحكم المحلي الذي يدير الاستهلاك الذاتي، وتبديل وقت الاستخدام والنسخ الاحتياطي للشبكة من نفس الشاشة. بالنسبة للموقع الذي يريد فقط الاستخدام الذاتي للطاقة الشمسية بالإضافة إلى تغطية انقطاع التيار، فهذا هو أقصر مسار من الطلب إلى التصدير.

لماذا يهم تصنيف المدخلات الشمسية

يتيح الحد الأقصى للإدخال الكهروضوئي بقدرة 26 كيلو وات في الطراز بقدرة 20 كيلو وات للصفيف تجاوز تصنيف العاكس؛ فائض المشابك MPPT بدلاً من قص إنتاجية النهار.

طرق 2/4 MPPT: جهازا تتبع بشكل قياسي، أربعة حيث يواجه سقفك سمتًا مختلفًا - لا يوقف أحد الجانبين المظلل الآخر.

جهد الشبكة المقدر هو 380 فولت تيار متردد مع تسامح 50/60 هرتز ± 5 هرتز، وبالتالي فإن نفس الخزانة تخدم أسواق 50 هرتز و60 هرتز بدون متغير المصنع.

وبأقصى قدر من الكفاءة بنسبة 97% وعمق تفريغ يصل إلى 90%، يصل المزيد من كل كيلووات/ساعة من الطاقة الشمسية إلى الحمل بدلاً من فقدانه أثناء التحويل.

يغطي الاتصال عبر CAN/RS485/WiFi المراقبة المحلية والمصافحة العاكسة والقراءات عن بعد دون شراء بوابة منفصلة.

مدخل سفلي للتيار المتردد، ثلاثي الطور وأربعة أسلاك (3L+N+PE)، يحافظ على توجيه الكابل داخل القاعدة ويقصر المدى إلى لوحة المفاتيح الرئيسية.

المواصفات الفنية

حيث تحظى الخزانة بقدرة 20-50 كيلو وات باهتمامها

المصانع الصغيرة المزودة بالطاقة الشمسية على الأسطح وذروة الإنتاج بعد الظهر: يغطي الطراز 20 كيلووات/51.2 كيلووات في الساعة ارتفاعًا في الطلب بمقدار 20 كيلووات لمدة ساعتين ونصف تقريبًا.

تقوم الفنادق وبيوت الضيافة بتشغيل مكيفات الهواء مقابل تعرفة وقت الاستخدام: يتم شحنها طوال الليل، ثم يتم تفريغها من خلال نافذة التبريد.

مواقع المعالجة الزراعية ذات جودة الشبكة المتقطعة - تمر الخزانة عبر انخفاضات الجهد على التحكم المحلي بدون برنامج EMS خارجي.

سلاسل البيع بالتجزئة وورش العمل التي توفر المساحة: لا تحتاج الخزانة الواحدة إلى غرفة بطارية مخصصة، بل تحتاج فقط إلى وسادة خرسانية مسطحة وإمكانية الوصول إلى الكابلات.

الساحات الأمامية للمركبات الكهربائية ذات أحمال شحن متواضعة: قم بتخزين 2-4 أجهزة شحن بطيئة من اتصال الشبكة الضعيف دون ترقية المحول.

كيف تعمل الطوبولوجيا الهجينة يوميًا

في الصباح، تقوم أجهزة تتبع MPPT بتغذية أحمال المبنى بالطاقة الشمسية أولاً. يذهب الفائض إلى البطارية حتى يصل إلى سقف SOC المبرمج، عادةً ما يتراوح بين 90-100% اعتمادًا على خطة التعريفة الخاصة بك.

عندما يتجاوز الحمل الطاقة الشمسية بالإضافة إلى البطارية، تغطي الشبكة التوازن بسلاسة - مرحلة تحويل واحدة، وليس صندوقين يتفاوضان على الحافلة.

في الليل، يتم تفريغ البطارية خلال ساعات الذروة التعريفية ويحتفظ نظام الإدارة البيئية (EMS) بنقطة اتصال (SOC) أرضية للنسخ الاحتياطي للشبكة. نظرًا لأن وحدة التحكم المحلية تحتفظ بالجدول الزمني، فإن انقطاع الاتصال بالإنترنت لا يوقف منطق التحويل - بل يوقف لوحة المعلومات البعيدة فقط.

ما يحتويه ملف السلامة

الحماية من الحرائق هي الهباء الجوي على مستوى PACK والهباء الجوي مرة أخرى على مستوى الخزانة - مرحلتان مستقلتان تستهدفان المكانين المختلفين اللذين يمكن أن يبدأ فيهما الحدث الحراري.

تحمل خلايا LFP 3.2V/100Ah معايير CE وRoHS على مستوى العبوة، ويتم شحن المعدات الكاملة مع وثائق UN38.3 وMSDS للجمارك والتأمين.

تبريد الهواء الذكي يحافظ على العبوات الخمس ضمن نطاق درجة حرارة ضيق؛ يتبع منحنى المروحة درجة حرارة الخلية بدلاً من العمل بأقصى سرعة طوال اليوم.

يناسب غلاف IP54 مواضع المظلة الخارجية وغرف النباتات المغطاة؛ يتم فصل الحجرة الكهربائية عن حجرة البطارية داخل الخزانة.

تم تحديد عمر الدورة بأكثر من 6000 مرة عند 0.5 درجة مئوية و25 درجة مئوية مع الاحتفاظ بالطاقة بنسبة 80% على الأقل - وتستغرق الدورة الكاملة الواحدة في يوم العمل حوالي عشرين عامًا قبل الوصول إلى العتبة.

تتراوح درجة حرارة النافذة المحيطة من 0 درجة مئوية إلى +50 درجة مئوية مع رطوبة نسبية تتراوح من 0 إلى 95% وارتفاع 2000 متر (تم خفضه أعلاه)؛ تقع معظم غرف النباتات غير المدفأة بداخلها.

كيف تم بناء الخزانة التي يبلغ وزنها 850 كجم في يويهتشينغ

1. مدخل الخلية - يتم أخذ عينات من خلايا LFP الواردة على شكل دفعة من حيث السعة والمقاومة الداخلية قبل بدء أي تجميع للحزمة.

2. تجميع العبوة - يتم لحام العبوات بقدرة 102.4 فولت/10.24 كيلو وات في الساعة، وتم اختبار عزلها وعزلها باستخدام حزمة BMS المجهزة.

3. تصنيع الخزانة - يتم قطع الألواح الفولاذية باستخدام الحاسب الآلي، وثنيها ولحامها، ثم معالجتها مسبقًا وتغليفها بالمسحوق على نفس الخط المستخدم لمنتجات الشحن.

4. تكامل العاكس - يتم توصيل المرحلة الكهروضوئية ومرحلة البطارية DC وأطراف التيار المتردد مع وحدة التحكم المحلية في ناقل واحد.

5. تجهيزات الحريق والتجهيزات الحرارية - يتم تركيب مولدات الأيروسول وقنوات الهواء وأجهزة استشعار درجة الحرارة وفحصها وظيفيًا.

6. تشغيل التشغيل - تكمل كل خزانة عملية شحن وتفريغ كاملة بمقدار 0.5 درجة مئوية مع تسجيل الجهد الكهربي ودرجة الحرارة على مستوى العبوة.

7. محاكاة الشبكة - يتم التحقق من التحولات داخل الشبكة وخارجها مقابل مصدر تيار متردد قابل للبرمجة قبل الإصدار.

8. التعبئة – يتم تثبيت الخزانة بمسامير على منصة نقالة معززة بمؤشرات صدمات، ملفوفة وجاهزة لتحميل الحاويات.

اختيار بين 20 و 30 و 50 كيلو واط

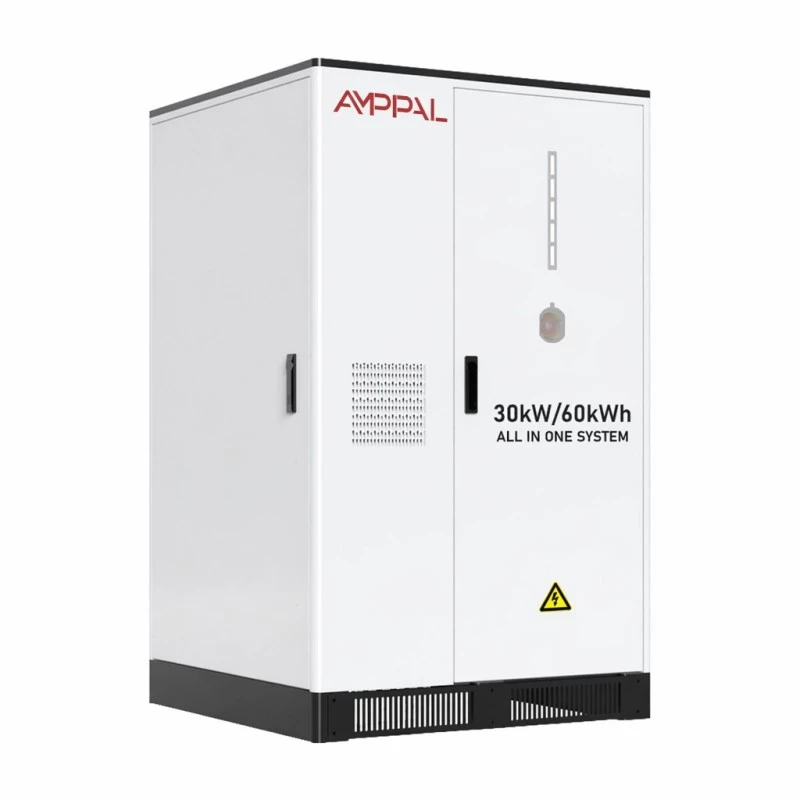

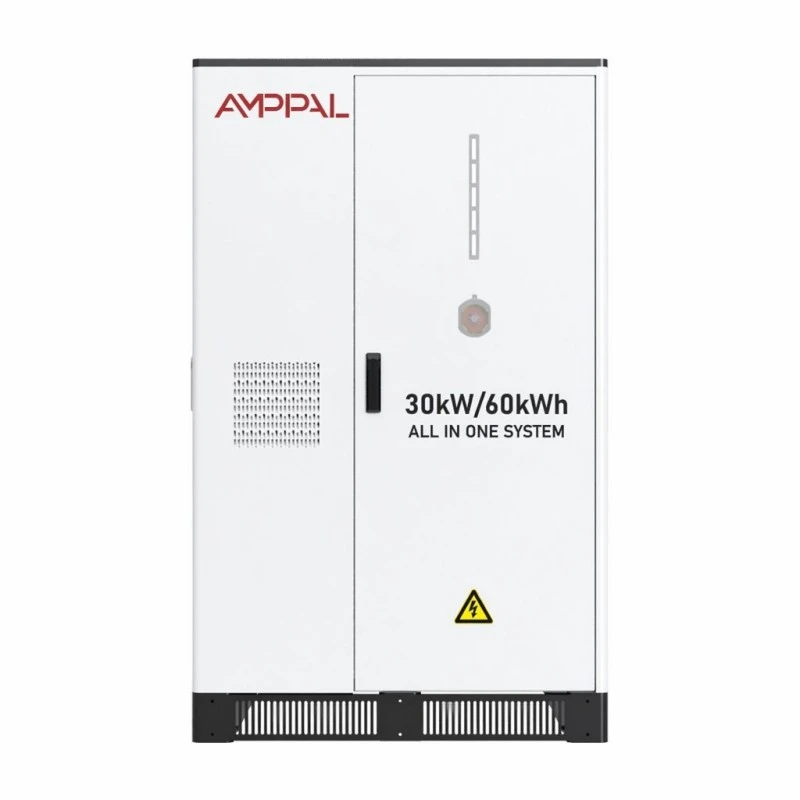

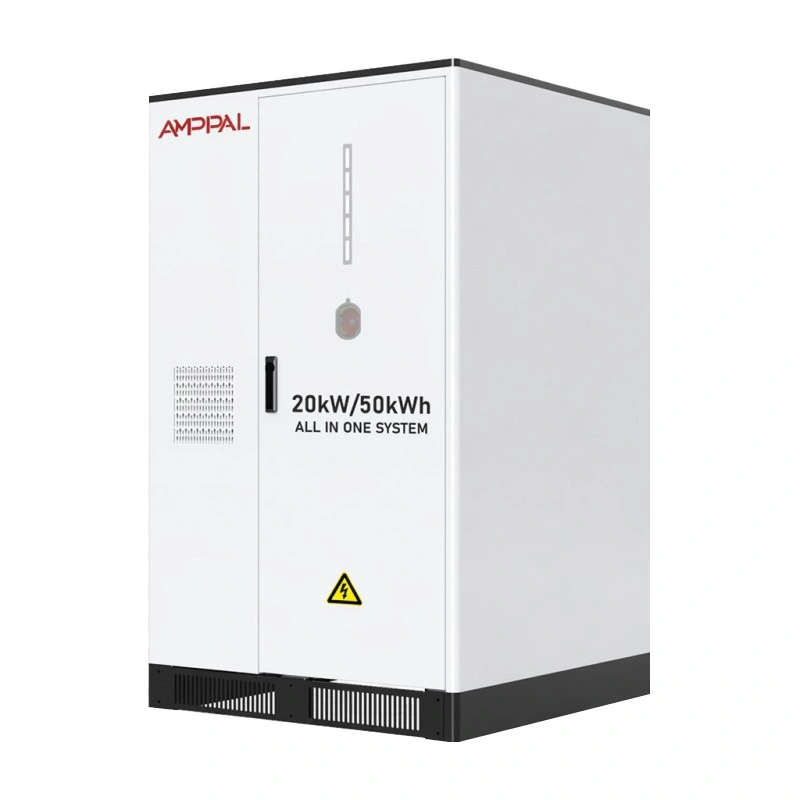

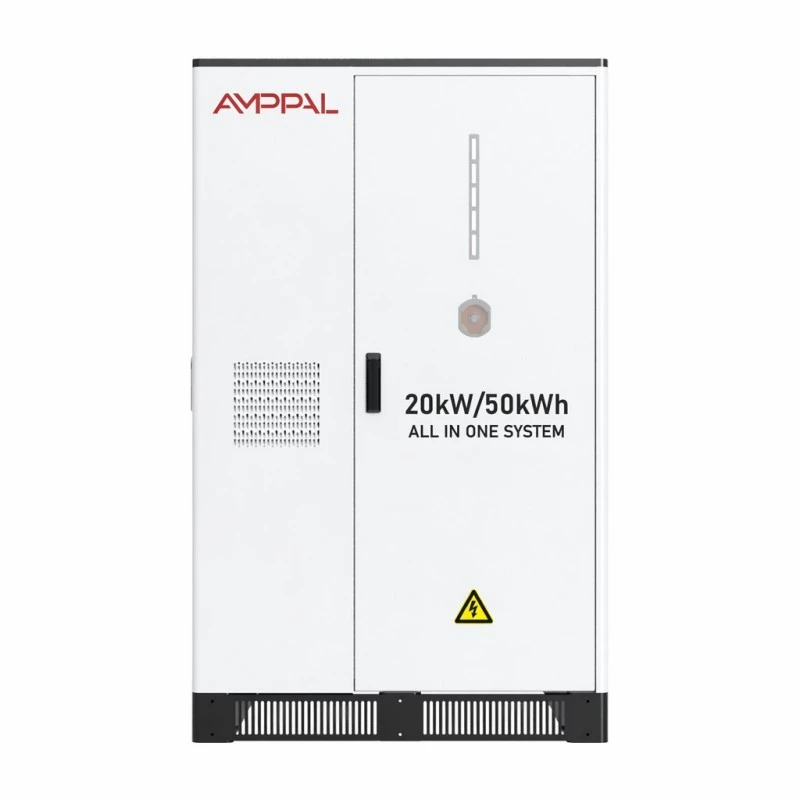

قم بمطابقة النموذج مع حالة الاستيراد الأسوأ، وليس المتوسط. قم بقياس الطلب كل نصف ساعة الذي يدفع فاتورتك فعليًا: يحمل الطراز 20 كيلووات ما يصل إلى 20 كيلووات من الحمل من البطارية، والطراز 30 كيلووات 30 كيلووات، والطراز 50 كيلووات 50 كيلووات. الطاقة التالية: 51.2، 61.44 و107 كيلوواط ساعة على التوالي.

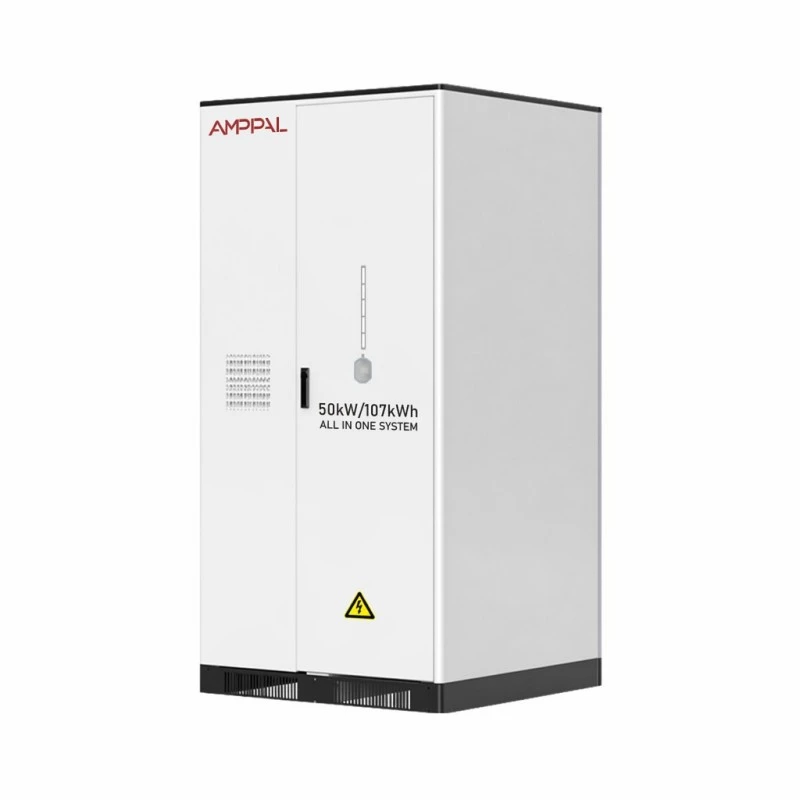

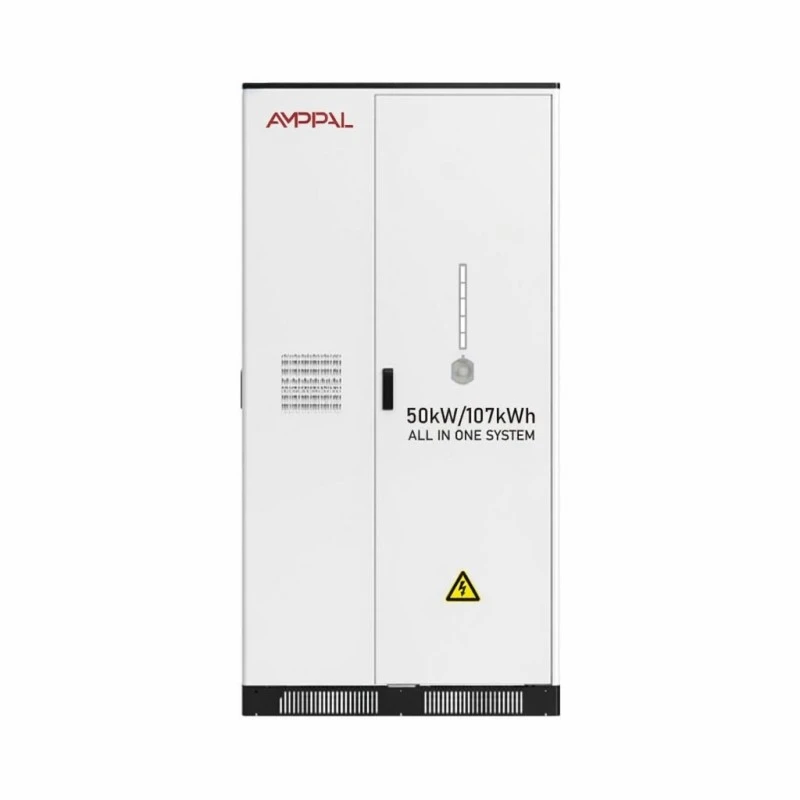

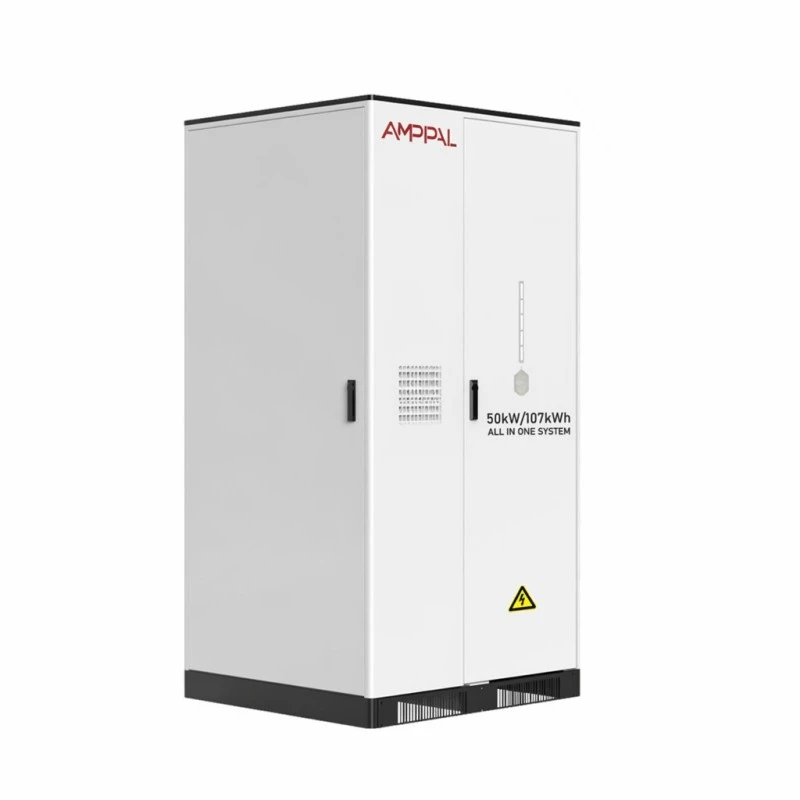

تختلف الخزانة بقدرة 50 كيلو وات ماديًا — 1100*1205*2200 مم و1200 كجم مقابل 1000*1106*1640 مم و850 كجم للخزانتين الأصغر حجمًا — لذا تحقق من عرض بابك وتحميل الأرضية ووصول الرافعة قبل الالتزام.

إذا لم يكن موقعك يعاني من مشكلة استيراد الشبكة ولا يوجد انتشار لوقت الاستخدام، فمن المحتمل أن تكون هذه الخزانة هي الإنفاق الخاطئ. وهو يسدد من خلال الاستهلاك الذاتي وتحويل التعريفات؛ وبدون ذلك، تكون البطارية أحد الأصول المتوقفة. سنخبرك بذلك قبل أن نأخذ طلبك.

مقارنة الأسعار بين الموردين

اسأل ما إذا كانت الكفاءة المقتبسة هي على مستوى النظام أو العاكس فقط. الحد الأقصى لدينا هو 97%، ويتم قياسه عند حدود الخزانة بما في ذلك الأحمال المساعدة.

اسأل ما إذا كانت الحماية من الحرائق تغطي مستوى العبوة ومستوى الخزانة - فالاقتباس مع رذاذ الخزانة لا يؤدي إلا إلى ترك العبوات دون حماية.

اسأل ما هو سقف إدخال MPPT؛ يجبرك "الهجين 20 كيلو واط" الذي يقبل 15 كيلو واط فقط من الطاقة الكهروضوئية على شراء عاكس ثانٍ لاحقًا.

اسأل عن نظام الإدارة البيئية: هل يمكن لوحدة التحكم المحلية أن تعمل بدون السحابة؟ لدينا ذلك، وهو أمر مهم في الأسواق ذات الاتصال غير المستقر.

الشروط التجارية: 25-35 يوم عمل للنماذج القياسية، ضمان لمدة خمس سنوات على الخزانة الكاملة، موك لوحدة واحدة لأوامر التقييم.

شحن خزانة من قطعة واحدة

موديلات 20kW و30kW هي 1000*1106*1640mm وتزن 850-950kg؛ الموديل 50 كيلو وات هو 1100*1205*2200 مم عند 1200 كجم. يتم تحميل كل سفينة على منصة فولاذية معززة مع جيوب رافعة شوكية، جاهزة لشاحنة الرفع الخلفية في الوجهة.

وحدة واحدة تأخذ ما يقرب من ثلث حاوية 20 قدما؛ اثنان يتلاءمان بشكل مريح مع تستعد. نظرًا لتركيب البطارية، يتم تصنيف الشحنة على أنها بضائع خطرة تحت تصنيف UN3480 - نقوم بإعداد تقرير UN38.3 وصحيفة بيانات سلامة المواد (MSDS)، ويجب عليك تخصيص أسبوع إضافي تقريبًا لحجز البضائع الخطرة في الميناء.

الشروط هي FOB Ningbo أو Shanghai بشكل قياسي، CIF متاح عند الطلب. بالنسبة للشحن الجوي لوحدة واحدة، فإن الوزن وفئة البطارية يجعلها غير اقتصادية؛ الشحن البحري أو البري هو الطريق العملي.

الضمان والتدهور ومقايضة العبوات

ضمان لمدة خمس سنوات على الخزانة الكاملة — العبوات، ومسرح العاكس، والمراوح الحرارية ووحدة التحكم المحلية — وليس البطارية فقط.

هناك ما يبرر القدرة على الاحتفاظ بما لا يقل عن 80٪ من الطاقة المقدرة خلال السنوات الخمس الأولى في ظل دورة عادية تبلغ 0.5 درجة مئوية؛ ويتم تغطية التدهور الذي يتجاوز ذلك تحت نفس الشروط.

الحزم عبارة عن وحدات قابلة للتبديل: يتم تبديل الحزمة الفاشلة في ساعات دون إعادة الخزانة بأكملها، ويعيد نظام إدارة المباني توازنه تلقائيًا عند إعادة التشغيل.

تغطي الخدمة السنوية تنظيف المرشح، وفحص عزم الدوران الطرفي، وفحص المروحة، وتشغيل التحقق من السعة؛ يمكن لتشخيصاتنا عن بعد أن تحدد الحزمة الضعيفة أولاً.

يتم الاحتفاظ بالحزم الاحتياطية ولوحات التحكم في المخزون ويتم شحنها خلال 5-7 أيام عمل؛ يتم تسعير الضمان الممتد لمدة ثماني أو عشر سنوات في وقت الطلب.

أخطاء التثبيت نراها تتكرر

خطأ: بافتراض أن خرج 380 فولت يغذي المعدات أحادية الطور مباشرة. على اليمين: الخزانة مكونة من ثلاث مراحل؛ قم بتقسيم الحمل عبر L1/L2/L3 وحافظ على الارتباط المحايد لكل رمز محلي.

خطأ: تركيبه على أرضية خشبية أو ذراع التسوية الرفيع. على اليمين: يحتاج الوزن الذي يتراوح من 850 إلى 1200 كجم إلى وسادة خرسانية أو أرضية معززة مصممة للحمل النقطي.

خطأ: تشغيل سلاسل PV ذات اتجاهات مختلطة في جهاز تعقب واحد مع توقع الإخراج الكامل. على اليمين: استخدم تكوين MPPT رباعي الاتجاهات وقم بتعيين جهاز التتبع الخاص لكل سمت.

خطأ: تخزين البطارية تحت -20 درجة مئوية أو شحنها فوق +50 درجة مئوية. على اليمين: احترم نافذة درجة حرارة التخزين التي تتراوح بين -20 درجة مئوية إلى +60 درجة مئوية ورطوبة التشغيل بنسبة 0-95%.

خطأ: دفن مدخل الكابل السفلي في الماء أو الحطام. على اليمين: أبقِ القاعدة خالية — يفترض الدخول السفلي للتيار المتردد (3L+N+PE) أن تظل منطقة الغدة قابلة للوصول.

ما تقرير المثبتين والمالكين

وضعت ورشة عمل للملابس في دكا، بنغلاديش، نموذجًا بقدرة 30 كيلووات خلف سقف بقدرة 40 كيلووات في أوائل عام 2025. وأفاد المالك بأن ساعات عمل مولدات الديزل انخفضت من يوميًا إلى بضعة شهريًا، وأشار القائم بالتركيب إلى أن MPPT المدمج وفر لهم أسبوعًا من التشغيل مقارنة بالمعدات المنفصلة - على الرغم من أنهم كانوا يرغبون في أن يكون لهوائي WiFi سلكًا أطول لمستودع السقف المعدني الخاص بهم.

يقوم أحد مشغلي السوبر ماركت في صوفيا، بلغاريا، بتشغيل وحدة بقدرة 20 كيلووات مقابل انتشار التعريفة الليلية/النهارية. أكد مدير المنشأة أن الخزانة تدفع ما يقرب من ثلث دلتا الكهرباء الشهرية، وأضاف شكوى: المروحة مسموعة في غرفة التخزين المجاورة، لذلك نقلوها إلى منطقة التحميل.

اشترى مستودع إمدادات التعدين في ليما، بيرو، الطراز بقدرة 50 كيلووات للنسخ الاحتياطي بعد انقطاع الشبكة المتكرر. أشاد المهندس الكهربائي الخاص بهم بسرعة التسليم على الشبكة وخارجها، لكنه طلب إنذارًا محليًا أعلى صوتًا - كان من السهل تفويت لوحة LED وحدها أثناء النوبة الليلية.

الأسئلة المتداولة

س: هل يمكن شحنه بالطاقة الشمسية فقط بدون شبكة؟

ج: نعم، في وضع خارج الشبكة؛ يقوم MPPT بتوجيه الطاقة الكهروضوئية إلى البطارية والحمل، مع الشبكة فقط للنسخ الاحتياطي.

س: كم سقف موديل 20 كيلو وات؟

ج: حوالي 4 كيلو واط أقصى لكل 20 مترًا مربعًا من السقف الجيد، لذا فإن 26 كيلو واط من مدخلات الطاقة الكهروضوئية تعادل حوالي 130 مترًا مربعًا من الألواح.

س: ماذا يحدث أثناء انقطاع الشبكة؟

ج: تنتقل الخزانة إلى وضع خارج الشبكة تلقائيًا؛ تحدد SOC الاحتياطية التي قمت بتعيينها في EMS مدة تشغيل المبنى.

س: ما المدة التي تدوم فيها العبوات؟

ج: أكثر من 6000 دورة عند 0.5 درجة مئوية و25 درجة مئوية إلى 80% احتفاظ - حوالي عشرين عامًا في دورة واحدة لكل يوم عمل، أقل إذا تم تدويرها بقوة أكبر.

س: هل يمكن استبدال العاكس بشكل منفصل؟

ج: نعم، مرحلة العاكس والعبوات هي وحدات مستقلة، قابلة للصيانة دون إعادة الخزانة إلى المصنع.

س: ما هي كفاءة ذهابا وإيابا؟

ج: الحد الأقصى 97% على مستوى الخزانة مع عمق تفريغ 90% - كما يعمل احتياطي DOD بنسبة 10% على إطالة عمر الدورة.

س: هل نحتاج إلى غرفة بطارية؟

ج: رقم IP54 ونظام إخماد الحرائق الداخلي يسمحان بتركيب غرفة النبات أو التركيب الخارجي المغطى على وسادة خرسانية.

س: ما هي المهلة الزمنية ؟

ج: 25-35 يوم عمل للنماذج القياسية 20/30/50 كيلو وات؛ الفولتية المخصصة تضيف الوقت.
