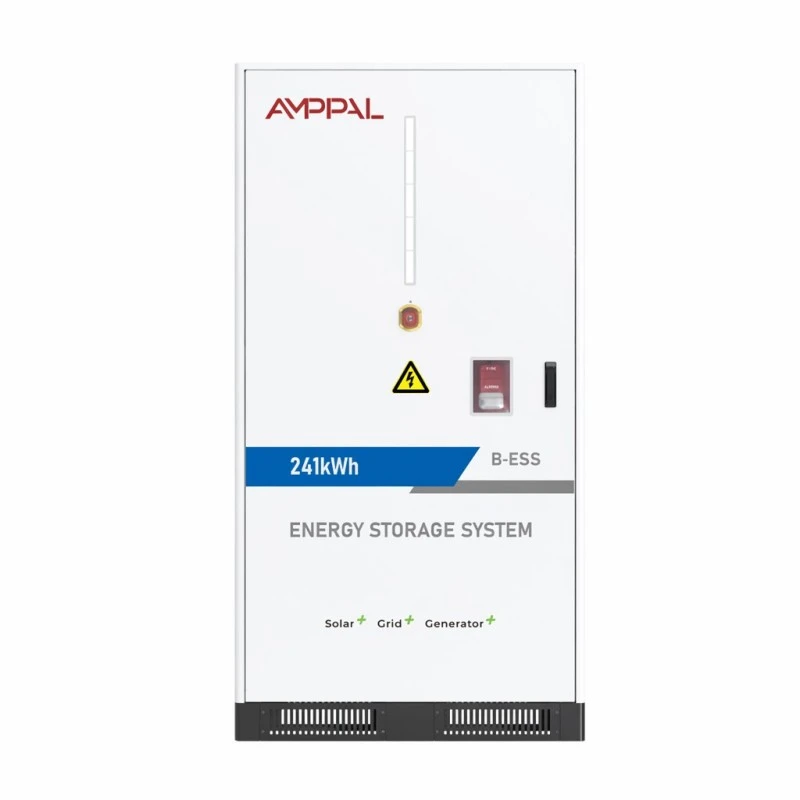

نظام تخزين طاقة البطارية المعياري بقدرة 225 كيلووات في الساعة / 241 كيلووات في الساعة للشبكات الصغيرة التجارية

نظام تخزين طاقة البطارية المعياري بقدرة 225 كيلو وات في الساعة / 241 كيلو وات في الساعة للشبكات الصغيرة التجارية - يتم تسليمه بدون أجهزة كمبيوتر، للمتكاملين وشركات EPC الذين يقومون بإقرانه مع العاكس الخاص بهم ونظام الإدارة البيئية. سلسلة 1P224S أو 1P240S، تيار قياسي 150 أمبير، تسليم CAN/Ethernet/RS485، IP54 في خزانة بوزن 2050 كجم.

إرسال استفسار

وصف المنتج

مجموعة البطاريات ليست نظام تخزين

يتم شحن نظام تخزين طاقة البطارية المعياري بقدرة 225 كيلو وات في الساعة / 241 كيلو وات في الساعة للشبكات الصغيرة التجارية بدون عاكس بالداخل. لا توجد شاشة EMS، ولا أطراف شبكية - إنها مجموعة البطاريات من جانب التيار المستمر، وهذا الغياب هو بالضبط سبب شراء شركات التكامل لها.

غالبًا ما يكون لدى مُدمج النظام أو EPC علامة تجارية مفضلة PCS، أو EMS على مستوى المصنع، أو مشروع حاوية حيث تم التعاقد بالفعل على مرحلة تحويل الطاقة. إن شراء بطارية مزودة بعاكس مدمج يعني شراء محول ثانٍ لا يمكنك استخدامه، ودفع تكاليف أعمال التكامل التي قام بها المصنع بالفعل.

توفر المجموعتان 225 كيلووات في الساعة و241 كيلووات في الساعة واجهة DC نظيفة عبر CAN أو Ethernet أو RS485، مما يتيح لك ربط أصول التخزين بمكدس تحويل الطاقة والتحكم الخاص بك. أنت تحافظ على العمارة. نحن توريد الطاقة.

التكوينان وما يتطابقان

225 كيلووات في الساعة عند 1P224S مع جهد اسمي 716.8 فولت تيار مستمر ونافذة تشغيل 604 ~ 806 فولت تيار مستمر؛ 241 كيلووات في الساعة عند 1P240S مع 768 فولت تيار مستمر اسمي و672 ~ 864 فولت تيار مستمر.

يستخدم كلاهما خلايا LFP 3.2V/314Ah في عبوات 51.2V/314Ah - 14 حزمة لمجموعة 225 كيلووات ساعة، و15 لمجموعة 241 كيلووات ساعة - وكلاهما معدل تيار قياسي 150 أمبير عند 0.5CP.

تناسب النافذة 604~806VDC منصات PCS المبنية حول حافلة DC 600-800V؛ تناسب النافذة 672~864VDC فئة 750-900V - قم بالمطابقة قبل عرض أسعار المشروع.

الحد الأقصى للكفاءة هو 88% عند 0.5 درجة مئوية خلال عملية شحن واحدة وتفريغ واحد، بما في ذلك الأجهزة المساعدة، لذلك يستخدم طراز الرحلة ذهابًا وإيابًا رقم نظام حقيقي.

تم ذكر عمر الدورة أكثر من 8000 مرة عند 0.5 درجة مئوية و25 درجة مئوية مع الاحتفاظ بالطاقة بنسبة 80% على الأقل - وهو العدد الذي يحتاجه نموذج الاسترداد الخاص بك، مع شروطه المرفقة.

تكييف هواء ذكي مبرد بالهواء، ورذاذ بالإضافة إلى الحماية من الحرائق البيرفلوروهكسانون، IP54، و2050 كجم في خزانة مقاس 1095*1210*2120 مم في كلا الخيارين.

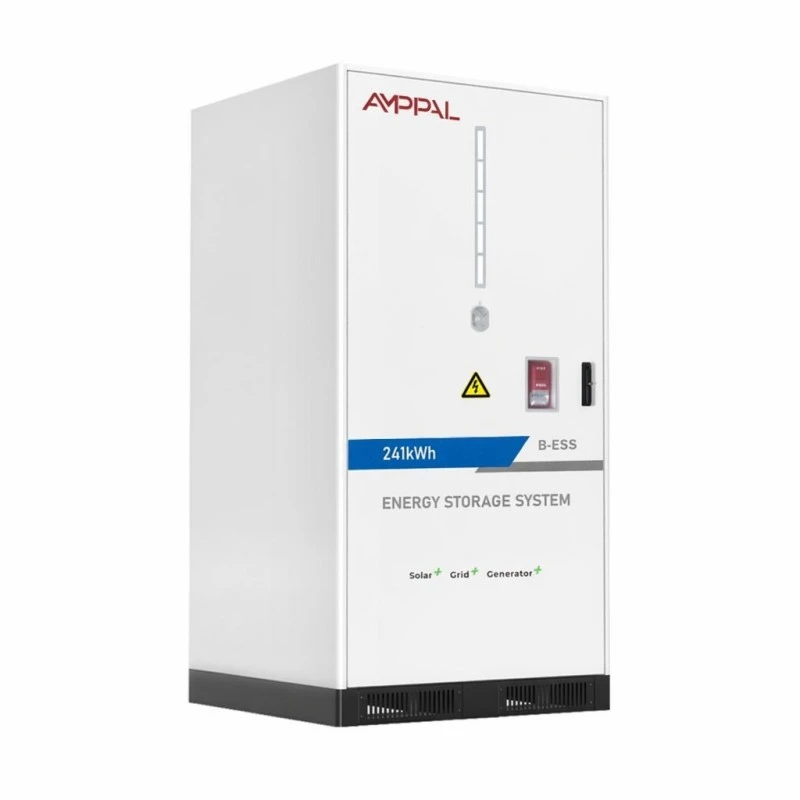

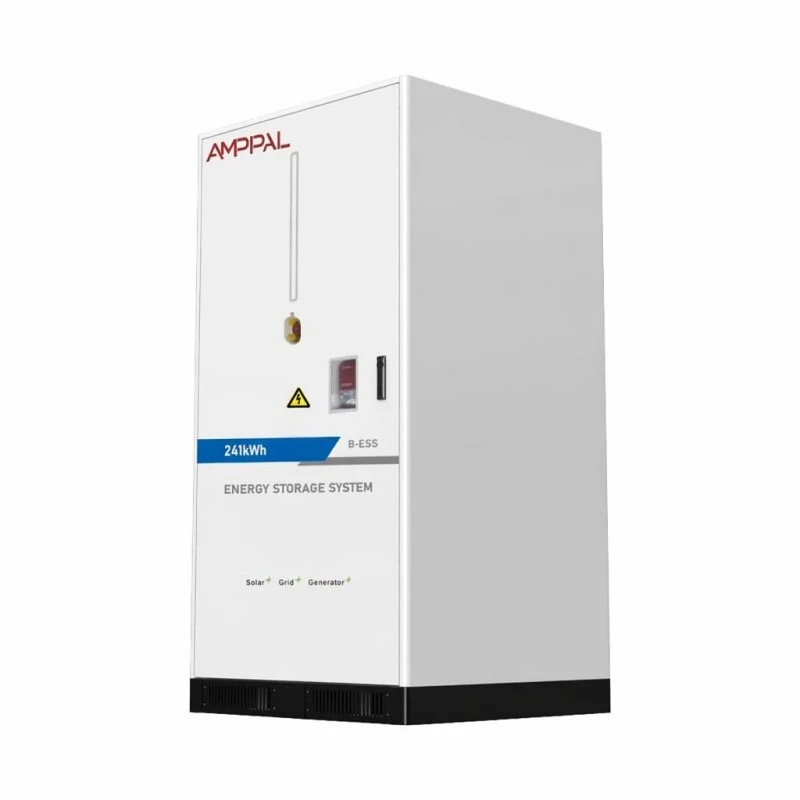

225kWh / 241kWh Modular Battery Energy Storage System for Commercial Microgrids

المواصفات الفنية

فئة	المعلمة	موديل 225 كيلو وات في الساعة	موديل 241 كيلو وات في الساعة
جانب العاصمة	القدرة المقدرة	225 كيلو واط ساعة	241 كيلو واط ساعة
	نوع الخلية	إل اف بي 3.2 فولت/314 أمبير	إل اف بي 3.2 فولت/314 أمبير
	سلسلة نظام البطارية	1P224S	1P240S
	مواصفات الحزمة	51.2V314Ah	51.2V314Ah
	لا. من الحزم	14 قطعة	15 قطعة
	الجهد الاسمي	716.8 فولت تيار مستمر	768VDC
	نطاق الجهد	604 ~ 806VDC	672 ~ 864 فولت تيار مستمر
	تيار الشحن/التفريغ القياسي	150 أ	150 أ
معلمات النظام	كفاءة النظام	الحد الأقصى للكفاءة 88% عند 0.5 درجة مئوية / شحن واحد وتفريغ واحد	الحد الأقصى للكفاءة 88% عند 0.5 درجة مئوية / شحن واحد وتفريغ واحد
	عمر النظام	> 8000 مرة (0.5 درجة مئوية عند 25 درجة مئوية) معدل الاحتفاظ بالطاقة ≥ 80%	> 8000 مرة (0.5 درجة مئوية عند 25 درجة مئوية) معدل الاحتفاظ بالطاقة ≥ 80%
	طريقة الأسلاك	دخول أسفل العاصمة	دخول أسفل العاصمة
	معدل الشحن والتفريغ	0.5CP	0.5CP
	طريقة الإدارة الحرارية	مكيف الهواء الذكي المبرد بالهواء	مكيف الهواء الذكي المبرد بالهواء
	بروتوكول الاتصالات	كان/إيث/RS485 (4G اختياري)	كان/إيث/RS485 (4G اختياري)
	نظام الحماية من الحرائق	الهباء الجوي والبيرفلوروهكسانون	الهباء الجوي والبيرفلوروهكسانون
	تصنيف IP	IP54	IP54
	حجم المنتج	109512102120 مللي متر	109512102120 مللي متر
	وزن المنتج	2050 كجم	2050 كجم
المتطلبات البيئية	نطاق درجة حرارة التشغيل	0 درجة مئوية ~ +50 درجة مئوية	0 درجة مئوية ~ +50 درجة مئوية
	نطاق رطوبة التشغيل	0 ~ 95% رطوبة نسبية (بدون تكثيف)	0 ~ 95% رطوبة نسبية (بدون تكثيف)
	ارتفاع التشغيل	2000 م (> 2000 م خفض السرعة)	2000 م (> 2000 م خفض السرعة)
	شهادة	العبوة: معدات CE ROHS: UN38.3 MSDS	العبوة: معدات CE ROHS: UN38.3 MSDS
	ضمان	5 سنوات	5 سنوات

من يشتري مجموعة عارية

التكامل مع خط PCS موجود: تضيف المجموعة مساحة تخزين إلى كتالوجها دون وجود SKU عاكس ثانٍ للتخزين والدعم.

تقوم EPCs بتوحيد شريك بطارية واحد عبر عدة مواقع - نفس الخزانة التي يبلغ وزنها 2050 كجم، ونفس واجهة الاتصالات، ونفس قائمة قطع الغيار في كل مكان.

مشاريع تحويل محطات الطاقة الكهروضوئية إلى وحدات تخزين مقترنة بالتيار المستمر، حيث توجد المجموعة على ناقل التيار المستمر الخاص بالعاكس الحالي ويحتفظ العاكس القديم بدوره.

مشاريع الحاويات حيث يتم شراء أجهزة الكمبيوتر بشكل منفصل من قبل العميل ويجب أن تصل البطارية كوحدة معتمدة بشكل مستقل تم اختبارها في المصنع.

يتم إنشاء النسخ الاحتياطية لمواقع التعدين والمواقع الصناعية حيث تكون بنية التحكم مملوكة، ولن يتم إدخال سوى مكون DC فيها.

المطابقة والتراص مع أجهزة الكمبيوتر لديك

الفحص الأول هو الجهد. يجب أن تكون نافذة تشغيل المجموعة - 604~806VDC أو 672~864VDC حسب الطراز - داخل نطاق إدخال PCS DC بهامش عند كلا الطرفين، لأن البطارية تمر عبر النافذة الكاملة بين الشحن الفارغ والكامل.

الفحص الثاني هو المصافحة. تتحدث المجموعة عن CAN وEthernet وRS485 بشكل قياسي مع 4G اختياري للخدمة عن بعد؛ EMS الخاص بك إما يتحدث عن أحد هؤلاء أو يحصل على بوابة بروتوكول. ننشر خريطة التسجيل مع حزمة الوثائق حتى يتمكن مهندس التحكم الخاص بك من تعيين SOC والحدود الحالية وإنذارات الحماية دون الاتصال بالمصنع.

تنمو السعة عن طريق إضافة مجموعات، وليس عن طريق إعادة الأرفف. تتصل مجموعة ثانية بقدرة 241 كيلو وات في الساعة من نفس الطراز بنفس ناقل التيار المستمر بالتوازي - الجهد الاسمي المطابق هو الشرط - ويقوم موقع EMS بتجميعها كمصدرين للتيار المستمر. تظل الطاقة محدودة بواسطة أجهزة الكمبيوتر؛ موازين الطاقة بخطوات 225 أو 241 كيلو وات في الساعة.

ملف السلامة والشهادة

تتم الحماية من الحرائق على مرحلتين: الهباء الجوي على مستوى العبوة، والبيرفلوروهكسانون لحجم الخزانة - تتوقع شركات التأمين التكوين الآن على البطاريات التجارية.

العبوات تحمل CE وRoHS؛ يتم شحن المعدات مع UN38.3 وMSDS، وهي الوثائق التي تطلب الجمارك وشركات تأمين الموقع الاطلاع عليها.

حاوية IP54 مع مدخل سفلي للتيار المستمر، يفصل منطقة الغدة الكهربائية عن حجرة العبوة داخل الخزانة.

مكيف الهواء الذكي المبرد بالهواء يحافظ على 14-15 عبوة في نطاق درجة حرارة ضيق؛ تقوم وحدة التحكم بتعديل المراوح ضد درجة حرارة الخلية.

يتراوح غلاف التشغيل من 0 درجة مئوية إلى +50 درجة مئوية، و0-95% رطوبة نسبية بدون تكثيف، وارتفاع 2000 متر مع انخفاض درجة الحرارة أعلاه - تأكد من وجود موقعك بداخله قبل التوقيع.

تكمل كل مجموعة اختبارًا كاملاً لدورة المصنع 0.5CP مع تسجيل مستوى الحزمة، ويأتي تقرير القبول مع الوحدة.

كيف يتم تجميع المجموعة في يويهتشينغ

1. كمية الخلايا - يتم أخذ عينات من خلايا LFP بقدرة 314 أمبير في الساعة لمعرفة السعة والمقاومة الداخلية قبل بدء البناء.

2. تجميع العبوة — يتم لحام العبوات بقدرة 51.2 فولت/314 أمبير في الساعة، وتوصيلها بالأسلاك، وتزويدها بحزمة BMS، ثم يتم اختبار عزلها.

3. تصنيع الخزانة - يتم قطع الألواح الفولاذية باستخدام الحاسب الآلي (CNC)، وثنيها، ولحامها، ومغطاة بمسحوق مع حماية من التآكل.

4. الأرفف - يتم تثبيت الحزم في سلسلة 1P224S أو 1P240S مع عزم ناقل DC وفحصه.

5. التجهيزات الحرارية والحرائق - تركيب واختبار مكيفات الهواء، وقنوات الأنابيب، ومولدات الأيروسول، ونظام البيرفلوروهكسانون.

6. أسلاك التحكم - يتم إنهاء وحدة التحكم العنقودية وبوابات الاتصال ووحدة الدخول السفلية للتيار المستمر والتحقق منها.

7. اختبار القبول — شحن وتفريغ 0.5CP مع جهد مستوى العبوة ودرجة الحرارة المسجلة مقابل الرقم التسلسلي.

8. التعبئة - يتم تثبيت الخزانة التي يبلغ وزنها 2050 كجم على منصة نقالة معززة، وتركيب مؤشرات الصدمات، وصناديق للشحن.

ما هي الكتلة وكم عددها

اختر النموذج من خلال نافذة جهد PCS الخاصة بك أولاً وهدف الطاقة الخاص بك ثانيًا. تشير حافلة 750-900V DC إلى مجموعة 241kWh (672~864VDC)؛ تشير حافلة 600-800 فولت إلى وحدة 225 كيلو وات في الساعة (604 ~ 806 فولت تيار مستمر). إن فرض عدم تطابق الجهد يعني تقليل استهلاك البطارية أو العاكس، وكلاهما يضر بالمردود.

ثم قم بحساب المجموعات مقابل نافذة الإرسال: توفر كل مجموعة بقدرة 225 كيلو وات في الساعة معيار 150 أمبير في الحافلة، وبالتالي فإن الطاقة المفيدة في نافذة مدتها ساعتين هي ما يحوله جهاز PCS، وليس لوحة الاسم.

كن صادقًا بشأن شكل الشراء. إذا لم يكن مشروعك يحتوي على PCS ولا EMS حتى الآن، فإن المجموعة العارية هي نقطة البداية الخاطئة - حيث ستصل الخزانة أو الحاوية المدمجة من نفس نطاق المصنع إلى مرحلة التشغيل بشكل أسرع. المجموعة مخصصة للمشترين الذين يمتلكون بالفعل بقية المكدس.

أسئلة لوضعها على اقتباس المجموعة

اسأل عن نافذة الجهد، وليس فقط الاسمية. من الممكن أن تظل المجموعة المقتبسة بـ "768V" عديمة الفائدة إذا تم قطع PCS الخاص بك عند 850V وتم شحن الحزمة إلى 864V.

اسأل ما إذا كانت خريطة تسجيل الاتصالات تأتي مع الوحدة أم فقط بعد مراجعة NDA - لدينا في حزمة الوثائق.

اسأل كيف يتم تنظيم الحماية من الحرائق: يوجد هنا الهباء الجوي والبيرفلوروهكسانون؛ يغير عرض أسعار وكيل واحد ملف التأمين الخاص بك.

اسأل ما إذا كانت مطالبة الدورة تنص على المعدل ودرجة الحرارة والاحتفاظ - "8000 دورة" بدون شروط ليست مواصفات.

الشروط التجارية: 25-35 يوم عمل للمجموعات القياسية، ضمان لمدة خمس سنوات، وحدة واحدة موك لأعمال تكامل النموذج الأولي.

شحن مجموعة 2050 كجم

تبلغ أبعاد الخزانة 1095*1210*2120 ملم وتزن 2050 كجم في كلا الطرازين، لذا فهي تتحرك على منصة نقالة معززة مع جيوب للرافعة الشوكية ونقاط رفع للرافعة حيث يحتاج الموقع إلى واحدة.

بعد تركيب البطارية، تكون الشحنة بمثابة بضائع خطرة تحت تصنيف UN3480: نقوم بإعداد تقرير UN38.3 وصحيفة بيانات سلامة المواد (MSDS)، ويجب عليك إضافة مهلة حجز المدير العام لمدة أسبوع تقريبًا في الأصل.

الشروط هي FOB Ningbo أو Shanghai مع CIF عند الطلب. مجموعة واحدة لكل مقصورة شاحنة هي الحمولة العملية للشحن البري؛ اثنان يناسبان حاوية بطول 20 قدمًا مع دعامة إذا كان المسار يسمح بذلك.

الالتزام بالخدمة والقدرات

ضمان لمدة خمس سنوات على العبوات وتكييف الهواء ونظام الإطفاء ووحدة التحكم العنقودية كوحدة واحدة يتم تسليمها.

يتم ضمان الاحتفاظ بالسعة بنسبة 80% في ظل دورة 0.5 درجة مئوية المذكورة، ويتم قياسها وفقًا لسجل قبول المصنع.

الحزم قابلة للتبديل في الميدان: يتم استبدال الحزمة الضعيفة في ساعات مع عدم المساس ببقية السلسلة، ويعيد نظام إدارة المباني التوازن عند إعادة التشغيل.

تتيح التشخيصات عن بعد عبر CAN/Eth/RS485 (4G اختياري) لمهندسينا قراءة البيانات على مستوى الحزمة ووضع علامة على الانجراف قبل ظهورها في تقارير الطاقة بالموقع.

تغطي الخدمة السنوية تنظيف الفلتر، وفحص ضغط الحريق، والتحقق من عزم الدوران وتشغيل السعة؛ يتم شحن العبوات الاحتياطية خلال 5-7 أيام عمل.

أخطاء التكامل نراها تتكرر

خطأ: توصيل المجموعة بجهاز كمبيوتر لا تكاد تتداخل نافذة التيار المستمر فيه مع نطاق البطارية. على اليمين: تحقق من وجود 604 ~ 806VDC أو 672 ~ 864VDC داخل نافذة PCS مع وجود هامش في كلا الطرفين.

خطأ: خلط مجموعات بقدرة 225 كيلووات في الساعة و241 كيلووات في الساعة في حافلة واحدة. على اليمين: يجب أن تكون الوحدات المتوازية هي نفس النموذج حتى تتطابق الجهود الاسمية.

خطأ: ترك غدة الدخول السفلية للتيار المستمر في متناول جريان المياه. على اليمين: قم بإغلاق الحشوة عند التثبيت وحافظ على منطقة القاعدة نظيفة.

خطأ: بافتراض أن IP54 يعني التعرض للخارج في أي مكان. على اليمين: إنها تتحمل الغبار والرذاذ، وليس المياه الراكدة - أبقِ المجموعة بعيدة عن الأرض المعرضة للفيضانات.

خطأ: تخطي اختبار خريطة الاتصالات قبل التنشيط. على اليمين: قم بإجراء مصافحة CAN/RS485 على مستوى مقاعد البدلاء مع EMS الخاص بك قبل توصيل المجموعة بالحافلة.

ما تقرير التكامل

قام أحد متخصصي تكامل الأنظمة في دبي بربط مجموعة بقدرة 241 كيلو وات في الساعة مع مجموعة بقدرة 500 كيلو وات لمشروع فندقي في أوائل عام 2025. وقال المهندس الرئيسي للشركة إن خريطة تسجيل CAN تتيح لهم إنهاء رسم خرائط EMS في فترة ما بعد الظهر، وأن تقرير اختبار المصنع جعل مراجعة وثيقة السلطة المحلية واضحة - على الرغم من أن أطراف كابلات التيار المستمر كانت أقصر من ممارساتهم القياسية، لذلك أضافوا صندوق توصيل.

تم توحيد EPC في كيب تاون على مجموعة 225 كيلووات في الساعة عبر ثلاثة مواقع للبيع بالتجزئة. أشارت قيادة المشتريات الخاصة بهم إلى أن الخزانة المتطابقة التي يبلغ وزنها 2050 كجم وقائمة قطع الغيار المشتركة تبسط الخدمات اللوجستية للموقع، بينما اشتكى طاقم التشغيل الخاص بهم من أن لوحة الوصول إلى خدمة مكيف الهواء تقع على الجانب الذي يواجه الحائط في التصميم المفضل لديهم.

يدير أحد مقاولي التعدين في ميديلين بكولومبيا مجموعتين بقدرة 241 كيلووات في الساعة على حافلة واحدة تعمل بالتيار المستمر خلف نظام هجين يعمل بالديزل. أكد مهندس التحكم الخاص بهم أن التكوين الموازي مطابق لـ SOC كما هو معلن، وطلب خيار هوائي WiFi أطول حتى تصل تشخيصات المجموعة إلى غرفة التحكم بدون كابل.

الإجابات التي يسألها المتكاملون قبل التوقيع

س: هل تم تضمين أجهزة الكمبيوتر؟

ج: لا - هذه هي مجموعة البطاريات من جانب التيار المستمر. يتم تسليمه إلى PCS/EMS عبر CAN أو Ethernet أو RS485 (4G اختياري).

س: ما هي الفولتية PCS التي تتطابق معها؟

ج: مجموعة 225 كيلو وات في الساعة تمتد من 604 إلى 806 فولت تيار مستمر؛ يمتد 241 كيلووات في الساعة من 672 إلى 864 فولت تيار مستمر. تحقق من نافذة PCS DC الخاصة بك مقابل النطاق.
