شاحن EV فائق السرعة بقدرة 320 كيلو واط لشحن الحافلات الكهربائية

ما الذي يتغير في خزانة بقدرة 320 كيلووات لأسطول الشاحنات؟

في اللحظة التي يتم فيها ركن بطارية شاحنة بقدرة 400 كيلووات في الساعة أمام شاحن بقدرة 120 كيلووات، تبدأ اقتصاديات الأسطول في التسرب. الكابينة النهارية التي تحتاج إلى تسعين دقيقة لكل جلسة تستوعب خليجًا واحدًا يتسع لست شاحنات في الوردية الواحدة.

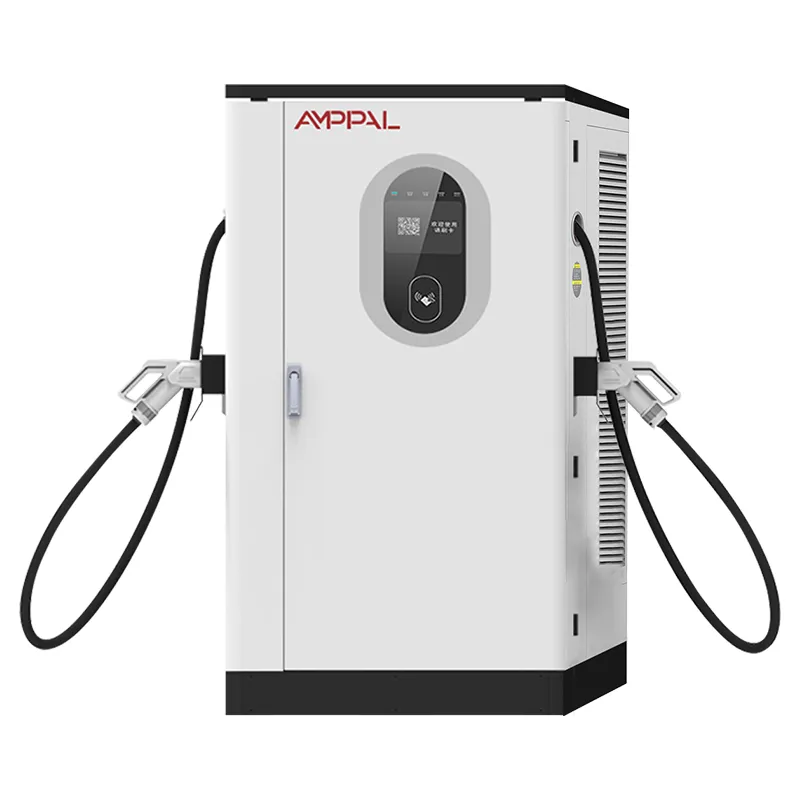

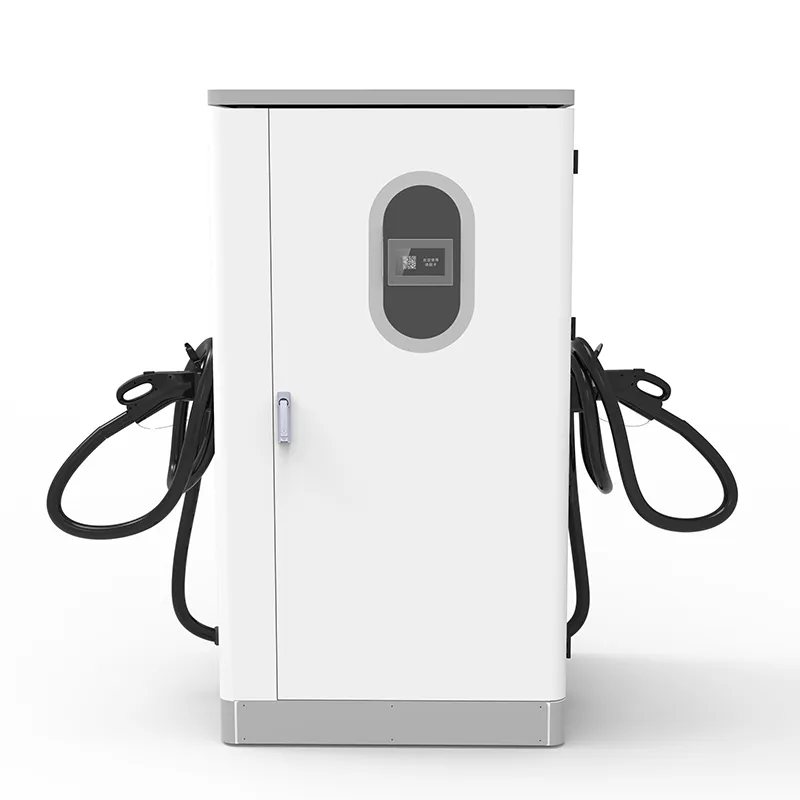

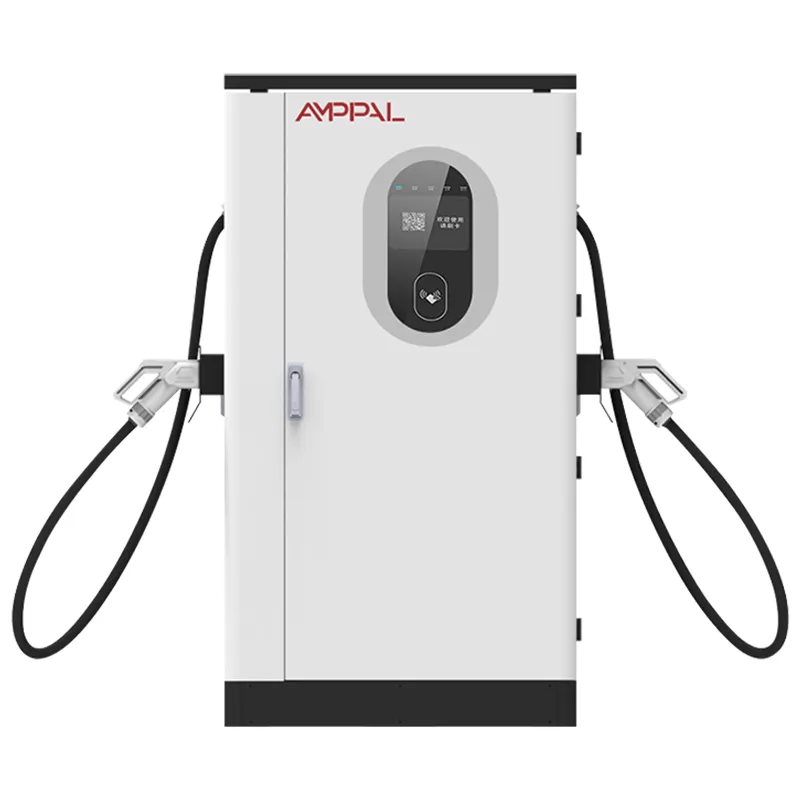

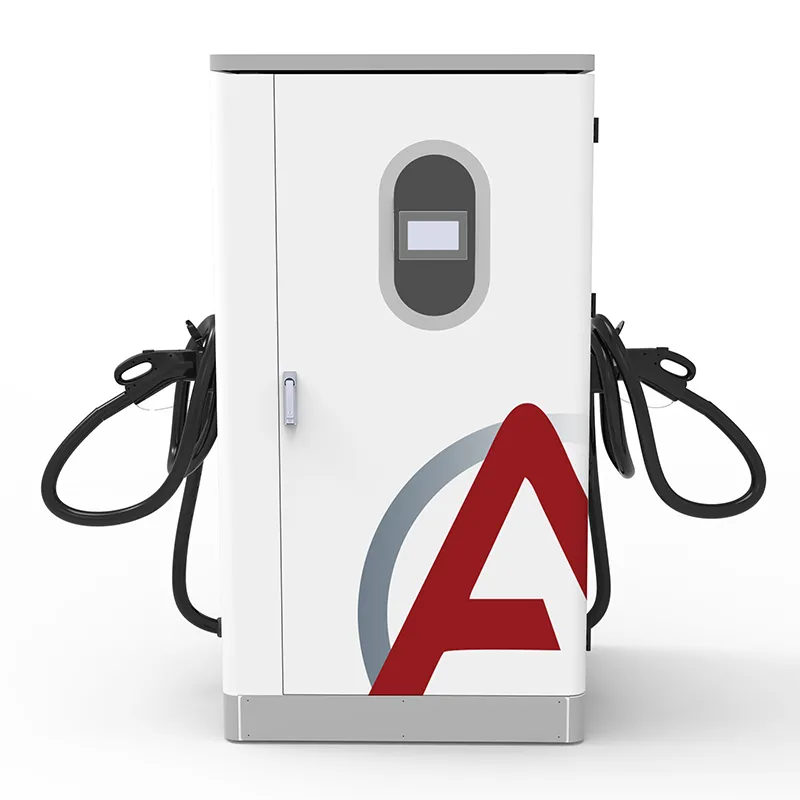

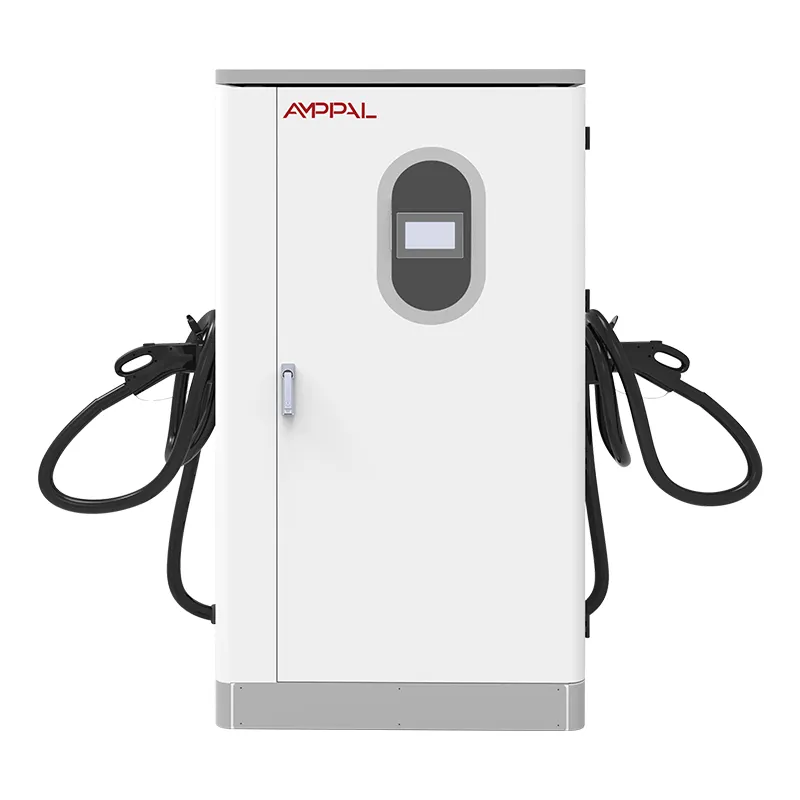

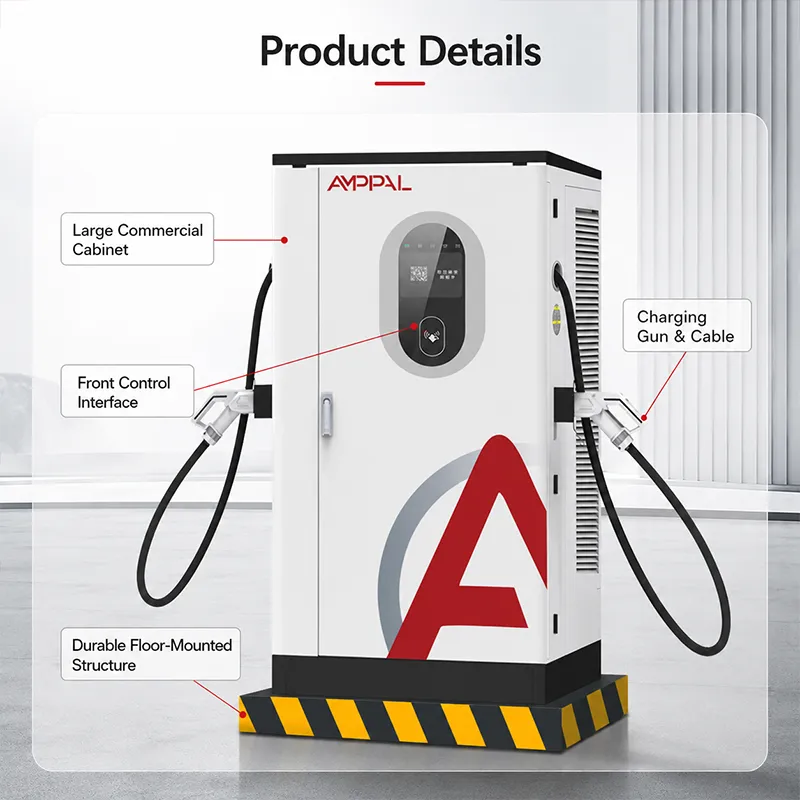

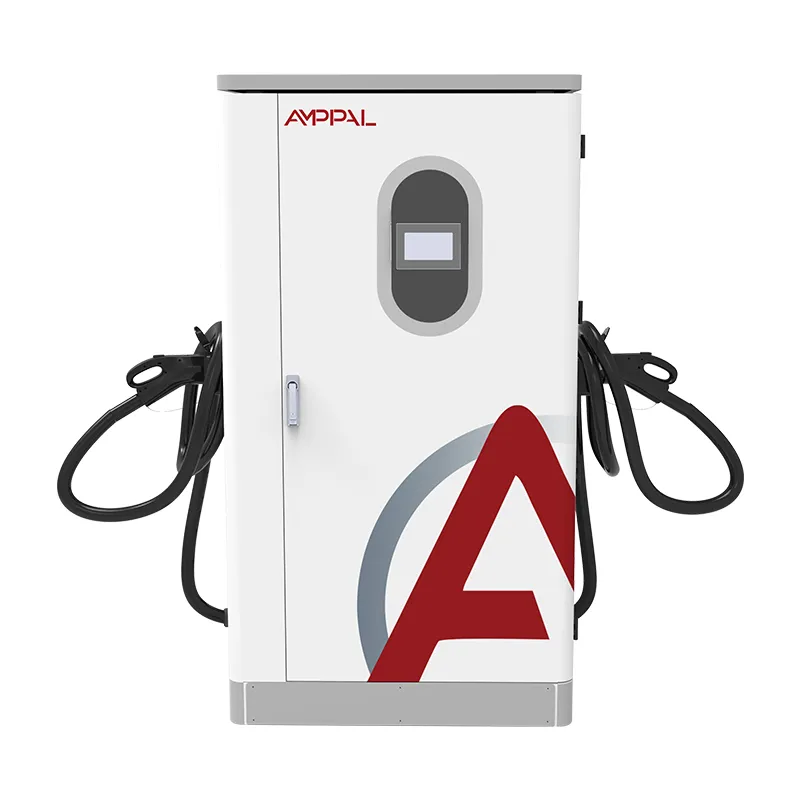

إنها خزانة أرضية بأبعاد 1000 × 900 × 1850 مم - وهي عبارة عن حاوية كبيرة، وليست صندوق حائط. إنه يسحب تيار متردد 380 فولت ± 15% عند تردد 45-65 هرتز ويوفر تيار مستمر 200-1000 فولت حتى 200 أمبير، مصمم للمستودعات ومواقع التعدين والموانئ حيث تكون المركبات كبيرة والأوساخ حقيقية.

ستة أسباب تجعل مشغلي الأساطيل يختارون 320 وحدة أصغر

تناسب وقت الشحن: حزمة بقدرة 423 كيلووات في الساعة، شائعة في شركات النقل الإقليمية، تصل إلى 20% إلى 80% في 50-70 دقيقة بما في ذلك التناقص التدريجي - وهي قصيرة بما يكفي لتناسب استراحة راحة السائق دون مضاعفة عدد الشحنات الخاصة بك.

مصممة لبطاريات 300-500 كيلووات في الساعة: تغطي نافذة DC200-1000V حزم الفئة 8 فئة 400 فولت الحالية ومنصات 800 فولت التي ستصل في 2026-2027.

تم تصنيف حاوية IP54 من -25 درجة مئوية إلى +50 درجة مئوية: يظل غبار التعدين ورذاذ ملح المنفذ في الخارج خلال فصل الشتاء الشمالي أو الصيف الصحراوي.

مرونة الكابلات والموصلات: اطلب كابلات بطول 5 أمتار أو 8 أمتار واختر CCS1 أو CCS2 أو GB/T أو CHAdeMO أو NACS في وقت الشراء - تكون منافذ الشاحنات أعلى وأبعد عن الرصيف من منافذ السيارات، لذا فإن الوصول هو مواصفات حقيقية.

كفاءة قصوى بنسبة 95%: في ساحة تعمل بطاقة 400-600 كيلووات في الساعة يوميًا، تكون الفجوة مقابل وحدة 90% هي 20-30 كيلووات في الساعة من الحرارة المهدرة التي لا تدفع مقابلها مرتين.

OCPP 1.6/2.0 كمعيار قياسي: تعمل بيانات الجلسة على تغذية برنامج إدارة الأسطول الخاص بك، بحيث ترى شركة الإرسال أي شاحنة جاهزة دون السير في الفناء.

المواصفات الفنية

حيث تكسب 320 كيلوواط مكانها: المستودعات والمناجم والموانئ

المجمعات اللوجستية ومراكز التوزيع: الشاحنات العائدة بين موجتي التسليم تلتقط 60-80% داخل نافذة استراحة السائق.

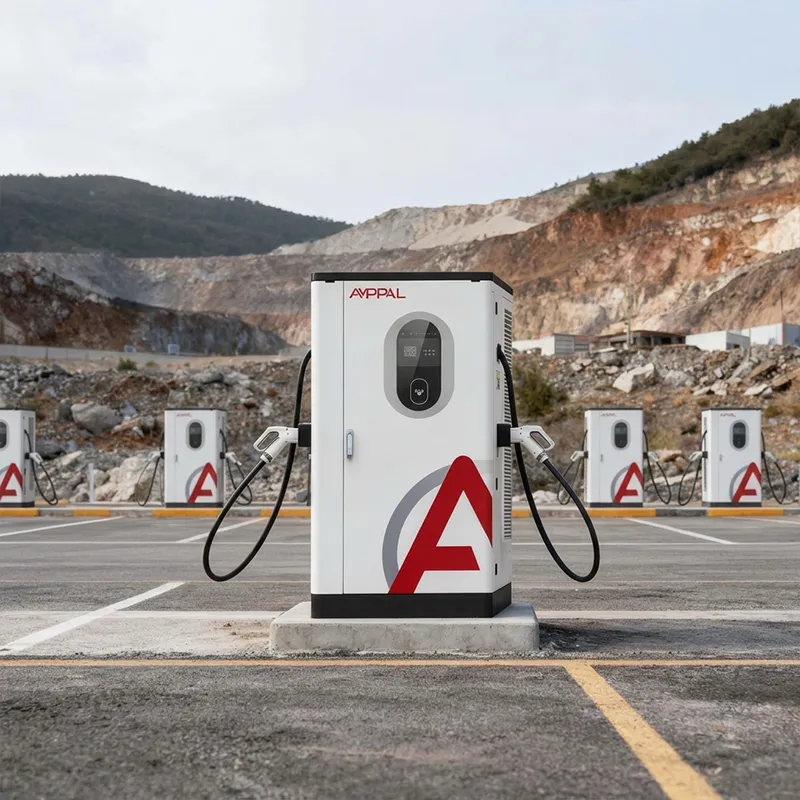

عمليات الحفر المفتوحة والمحاجر: يحافظ الشحن المتغير على دورة النقل دون الحاجة إلى أسطول شواحن ثانٍ.

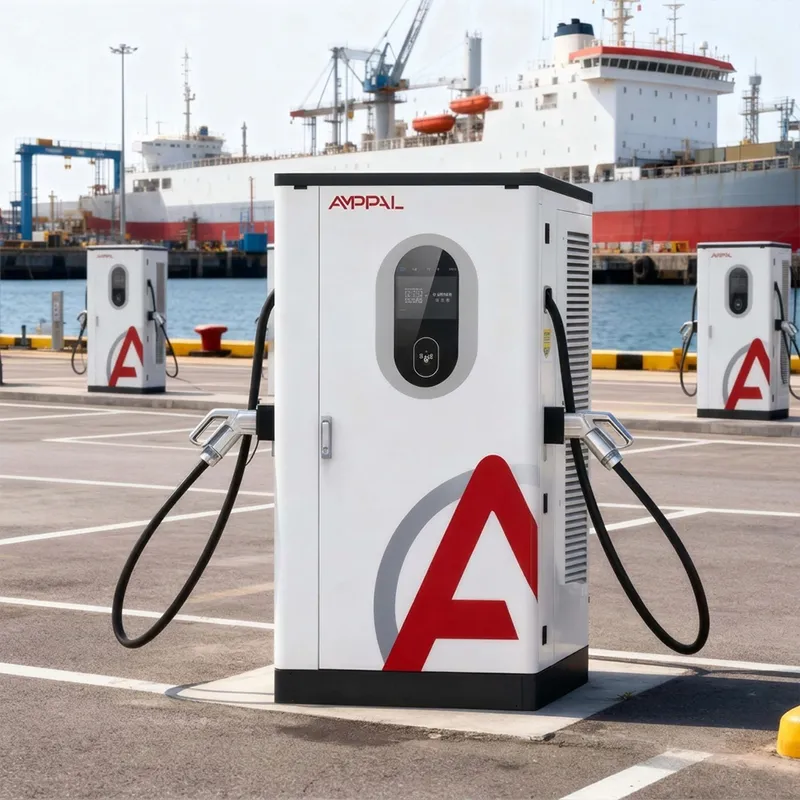

محطات الميناء: تعمل جرارات الحاويات على نوبات مزدوجة لمدة 16 ساعة بنسبة 30-40٪ بين التحركات دون مغادرة البوابة.

شاحنات التفريغ البلدية وجمع النفايات على طرق ثابتة: تتيح أوقات العودة المتوقعة لخزانة واحدة تغطية 8-10 مركبات بالتناوب.

معسكرات البناء والتعدين على المولدات أو إمدادات الشبكة الضعيفة: يمتص تفاوت المدخلات بنسبة ± 15٪ تقلبات المولدات والخطوط الريفية.

من مصدر التيار المتردد إلى بطارية الشاحنة: دورة الشحن، خطوة بخطوة

يتم تصحيح التيار المتردد الوارد ثلاثي الطور إلى ناقل DC، ثم يتم تحويله إلى جهد DC المنظم الذي تطلبه السيارة. تتفاوض الخزانة مع نظام إدارة بطارية الشاحنة عبر مصافحة CCS أو GB/T - الجهد المستهدف، والحد الحالي، وحالة الشحن - وتقوم بضبط الإخراج عند امتلاء العبوة.

منحنيات الشحن مهمة للشاحنات أكثر من السيارات. تقبل حزمة 400 كيلووات في الساعة التيار العالي عند حالة الشحن المنخفضة، ثم تتناقص بشكل حاد بعد 80٪. تظل نافذة الخزانة العريضة 200-1000 فولت مفيدة من خلال أجيال 400 فولت و800 فولت من منصات الشاحنات دون تبديل الأجهزة.

في المستودع، تعامله كجزيرة وقود: ضع الخزانة بحيث يصل المسدس إلى المنفذ من جانب السائق، وأضف الحواجز واللافتات، ودع OCPP يحمل بيانات الجلسة. يقوم السائقون بالمسح والتوصيل؛ تقوم الخزانة بالباقي، وتظهر شاشة تعمل باللمس مقاس 7 بوصات الحالة المحلية عند انقطاع اتصال الشبكة.

الشهادات والاختبارات وراء التسميات

شهادة CE وCB: اختبار السلامة الكهربائية واختبار EMC وفقًا لسلسلة الشحن IEC 61851 ومعايير المناعة IEC 61000.

فحص خط TÜV: يتم سحب وحدات العينة من دفعات منتظمة وتشغيلها من خلال ملف تعريف التحميل الكامل، وليس وحدة عرض لمرة واحدة.

شهادة UL لمشاريع أسطول أمريكا الشمالية، والتي تتطلبها العديد من المنح وبرامج المرافق الأمريكية.

شهادة CCC للسوق الصينية، حيث قامت AMPPAL بتسليم أكثر من مليون وحدة بحلول عام 2024.

رش الملح لمدة 96 ساعة على العلبة والمثبتات - وهو نفس الاختبار الذي نطبقه على المعدات البحرية المجاورة - لأن ساحات الموانئ ساحلية في كل شيء باستثناء المد والجزر.

يتم تدوير وحدات الطاقة ذات التصنيف -30 درجة مئوية إلى +55 درجة مئوية على الخط، وبالتالي فإن غلاف الخزانة من -25 درجة مئوية إلى +50 درجة مئوية له هامش خلفه.

ثماني خطوات بين الملف الفولاذي وخزانة العمل

الخطوة 1: يتم قطع الصفائح الفولاذية بالليزر CNC وتثقيبها على مكابس برجية CNC؛ تقوم روبوتات FANUC بلحام الإطار.

الخطوة 2: يمر العلبة عبر خط المعالجة المسبقة وطلاء المسحوق، ثم ممر المعالجة.

الخطوة 3: يتم تجميع وحدات المقوم ووحدات DC/DC على خط DC المخصص، ويتم فصلها عن إنتاج التيار المتردد للتحكم في ESD.

الخطوة 4: يتم اختبار كل وحدة بمفردها - دقة الإخراج والتموج والكفاءة عند تحميل 20% و50% و100%.

الخطوة 5: يتم تصميم أنوال الكابلات وفقًا لطلبك (الطول وفقًا لرسم موقعك) ويتم إنهاؤها باستخدام أدوات يتم التحكم فيها بعزم الدوران.

الخطوة 6: يقوم التجميع النهائي بتثبيت الوحدات والموصلات وشاشة HMI مقاس 7 بوصة ولوحة التحكم OCPP في الخزانة.

الخطوة 7: تقوم كل وحدة بتشغيل احتراق كامل لمدة 4 ساعات قبل أن تغادر الخليج؛ يتم أرشفة ملف البيانات تحت الرقم التسلسلي.

الخطوة 8: الفحص النهائي، والتحقق من ختم IP54، والتعبئة - 15-20 يوم عمل من تأكيد الطلب حتى الإرسال.

هل 320 مناسب لعمليتك؟ نقاش التحجيم على التوالي

قم بمطابقة الخزانة مع العبوة ونمط النقل، وليس الكتيب. تحتاج الشاحنات ذات حزم 200-260 كيلووات في الساعة في حلقات المدينة القصيرة إلى وحدات أصغر وخليجين، وليس 320 كيلووات. إذا كانت العبوات تبلغ 350 كيلووات في الساعة أو أكثر وكانت المناوبات تعمل بشكل متتالي، فهذا هو الحجم الذي نحدده.

ثم تحقق من قوة موقعك. تطلب الخزانة AC380V±15% ثلاثي الطور. إذا كان حجم محول المستودع الخاص بك مناسبًا لحمل 150 كيلو وات، فإن إضافة هذه الوحدة يعني الترقية قبل أي شيء آخر. سنرافقك في ورقة التحميل الخاصة بك قبل عرض الأسعار - فهذا يوفر تثبيتًا سيئًا على كلا الجانبين.

كن صادقًا بشأن ما لا يمثله هذا المنتج: إذا كنت بحاجة إلى فترة تسليم أقل من 30 دقيقة لحزم 500 كيلووات في الساعة، فأنت تتسوق لشراء نظام تبريد سائل من فئة ميجاوات، وليس هذه الخزانة. يعد AF-DC-320 الأداة المناسبة للشحن اليومي على نطاق المستودعات، والأداة الخاطئة لحالة الحافة تلك.

لماذا يطلب مشتري الأسطول 320 من AMPPAL

التسليم: من 15 إلى 20 يوم عمل، مع كتابة التاريخ في أمر الشراء.

موك: وحدة واحدة. تطلب أساطيل النماذج الأولية خزانة واحدة، ويتم التحقق من صحتها لمدة شهر، ثم يتم قياسها.

OEM / ODM: لون الجسم والشعار وطول الكابل ومزيج الموصل المخصص في وقت الطلب ؛ أكثر من 40 دولة من تاريخ التصدير يعني أن معايير المكونات المحلية الخاصة بك موجودة بالفعل في ورقة التصميم.

يتم شحن الشهادات مع الوحدة: مستندات CE وTÜV وUL وCB وCCC في مجلد التصدير، وليس بعد ثلاث رسائل بريد إلكتروني للمتابعة.

سجل حافل: تم تسليم أكثر من 1,000,000 وحدة بحلول عام 2024 وأكثر من 200 محطة نقوم بتشغيلها بأنفسنا - يقوم الأشخاص الذين يجيبون على البريد الإلكتروني الخاص بقطع الغيار بتشغيل أجهزة الشحن أيضًا.

التعبئة والتغليف، المنصات، ووثائق التصدير

يتم شحن الخزانة بشكل مستقيم في صندوق من الخشب الرقائقي مع كتل زاوية رغوية وكفن مقاوم للماء، مربوط إلى منصة نقالة مع قنوات رافعة شوكية تحتها. نقوم بتأكيد خطة تحميل الحاوية مع وكيل الشحن الخاص بك قبل مغادرة الشاحنة.

نقوم بشحن FOB Ningbo أو CIF إلى الميناء الخاص بك. تحتوي حزمة التصدير على الفاتورة التجارية وقائمة التعبئة وإقرارات CE/TÜV، لذلك لا يتعارض التخليص الجمركي وجدول التشغيل الخاص بك مع بعضهما البعض.

بالنسبة للرحلات البحرية الطويلة - الشرق الأوسط وأفريقيا وأمريكا اللاتينية - نضيف أكياس المجففة وبطاقة مؤشر الرطوبة. الخزانة التي تبقى في حاوية لمدة ثلاثين يومًا يجب أن تصل أكثر جفافًا من تلك التي طارت.

الدعم بعد تثبيت مجلس الوزراء

عامين على مجلس الوزراء. تقوم مواقع الخدمة الشاقة بتدوير الموصلات بشكل أصعب بكثير من مواقع سيارات الركاب - وهذا هو الجزء الذي يجب مراقبته، وهو مغطى.

يتم تخزين قطع الغيار: يتم شحن الموصلات والمراوح وHMI ولوحة التحكم خلال 3-5 أيام عمل.

التشخيص عن بعد عبر OCPP: يقوم مهندسونا بقراءة سجلات الجلسة وأكواد الأخطاء قبل فتح الباب.

توصية بوحدة احتياطية عند التسليم: توفر وحدة مقوم واحدة في متجرك متوسط ​​الوقت اللازم للإصلاح أثناء نوبة العمل.

قائمة مراجعة ربع سنوية مكونة من صفحة واحدة: تنظيف الفلتر، وإعادة فحص عزم الدوران، وفحص تآكل الموصل - قابلة للطباعة، في الدليل.

أخطاء التثبيت والتشغيل التي نراها بشكل متكرر

خطأ: تركيب الخزانة حيث يتم سحب كابل البندقية عبر خط رفرف الطين الخاص بالشاحنة. على اليمين: ضعه بحيث يتقوس الكابل فوق المصد ويصل إلى المنفذ بمسافة 30 سم احتياطية - قم بالقياس باستخدام الشاحنة التي تستخدمه، وليس رسم المبيعات.

خطأ: تشغيل وحدة تغذية إدخال صغيرة الحجم وإلقاء اللوم على الشاحن عندما ينخفض ​​الجهد إلى أقل من 323 فولت. على اليمين: قم بتغيير حجم وحدة التغذية للتحميل الكامل بالإضافة إلى 20% وتأكد من محول الموقع قبل التثبيت.

خطأ: ترك الغبار يتراكم على شبكات السحب في ساحة التعدين. على اليمين: نفخ المرشحات أسبوعياً؛ يحافظ IP54 على الغبار خارجًا فقط عندما يكون الفلتر نظيفًا.

خطأ: ترك وجه HMI تحت شمس الظهيرة المباشرة في المواقع الساخنة حتى ترتفع درجة حرارة الشاشة. على اليمين: قم بتظليل وجه الخزانة أو التخطيط لإطالة عمر العرض تحت أشعة الشمس القوية.

خطأ: خلط معايير الأسلحة عبر الأسطول وتجاهل تآكل الموصل. على اليمين: قم بمطابقة المسدسات الاحتياطية مع مزيج سيارتك وافحص أسطح الموصل بحثًا عن علامات الحروق شهريًا.

ما أخبرنا به ثلاثة مشغلين بعد ستة أشهر

مقاول التعدين في تشيلي: "نقوم بتشغيل 14 شاحنة على اثنتين من هذه الخزانات. في الأسبوع الأول، قام كهربائي موقعنا بتوصيل سلك التغذية بشكل خاطئ وتم إغلاق الوحدة بشكل نظيف بدلاً من طهي الطعام بنفسها - وهو ما أكسبني أكثر من رقم الكفاءة.

مشغل الموانئ في نينغبو، الصين: "تقوم جرارات الحاويات الخاصة بنا بمناوبات مدتها 16 ساعة. وتوفر الخزانة التي تبلغ قدرتها 320 كيلووات 30 دقيقة من الشحن بين التحركات. وقد منعت بيانات OCPP مرسلنا من التخمين عندما تكون الشاحنة جاهزة. يصبح كابل المدفع ثقيلًا في الشتاء - وهذه هي مشكلتنا الوحيدة."

شركة نقل إقليمية في ألمانيا: "لقد قارنا هذا مع علامة تجارية أوروبية بضعف السعر تقريبًا. وبعد ستة أشهر، كان الخطأ الوحيد هو المروحة التي بدأت في طنينها في الأسبوع 20؛ ووصل البديل خلال أربعة أيام تحت الضمان. ويفترض الدليل أن لديك كهربائيًا؛ وكان علينا تعليم الرجل الخاص بنا من جانب OCPP."

أسئلة شحن الأسطول، الإجابة عليها مباشرة

س: هل يمكن لـ AF-DC-320 شحن شاحنة 800 فولت؟

ج: نعم - يغطي مخرج DC200-1000V كلاً من منصات 400V و800V؛ تقوم مصافحة BMS بتعيين جهد التشغيل.

س: كم من الوقت تستغرق حزمة 423 كيلو وات في الساعة؟

ج: تتراوح نسبة 20% إلى 80% من 50 إلى 70 دقيقة تقريبًا اعتمادًا على منحنى قبول العبوة؛ تضيف عملية تعبئة الرصيد لمدة 30 دقيقة بين المناوبات نطاقًا مفيدًا.

س: ما هي الموصلات التي يمكنني طلبها؟

ج: CCS1 أو CCS2 أو GB/T أو CHAdeMO أو NACS، مع كابلات بطول 5 أمتار أو 8 أمتار - حدد مزيج الأسطول الخاص بك في وقت الطلب.

س: هل ستنجو من ساحة التعدين؟

ج: غلاف IP54، تشغيل من -25 درجة مئوية إلى +50 درجة مئوية وغطاء تم اختباره برش الملح لمدة 96 ساعة؛ حافظ على نظافة المرشحات وتبقى خارج الأوساخ.

س: ما هي طاقة الإدخال التي يحتاجها الموقع؟

أ: AC380V ± 15% ثلاثي الطور عند 45-65 هرتز؛ نقوم بمراجعة ورقة التحميل الخاصة بك قبل عرض الأسعار.

س: هل يتحدث إلى برنامج الأسطول؟

ج: OCPP 1.6 و2.0 قياسيان؛ يتم تصدير بيانات الجلسة إلى منصة إدارة الأسطول الخاصة بك.

س: ما هي المهلة الزمنية ؟

ج: 15-20 يوم عمل من أمر الشراء المؤكد، وموك هو وحدة واحدة.

س: ماذا يغطي الضمان؟

ج: سنتان على الخزانة بما في ذلك المقاولين؛ يتم استبعاد المواد الاستهلاكية مثل الكابلات والمرشحات ولكن يتم تخزينها كقطع غيار.
