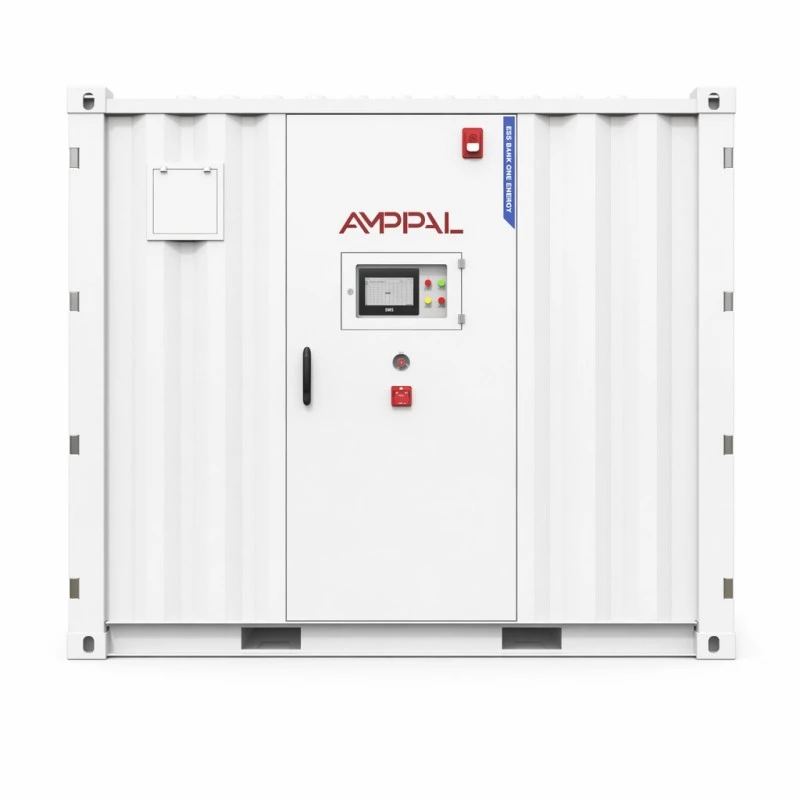

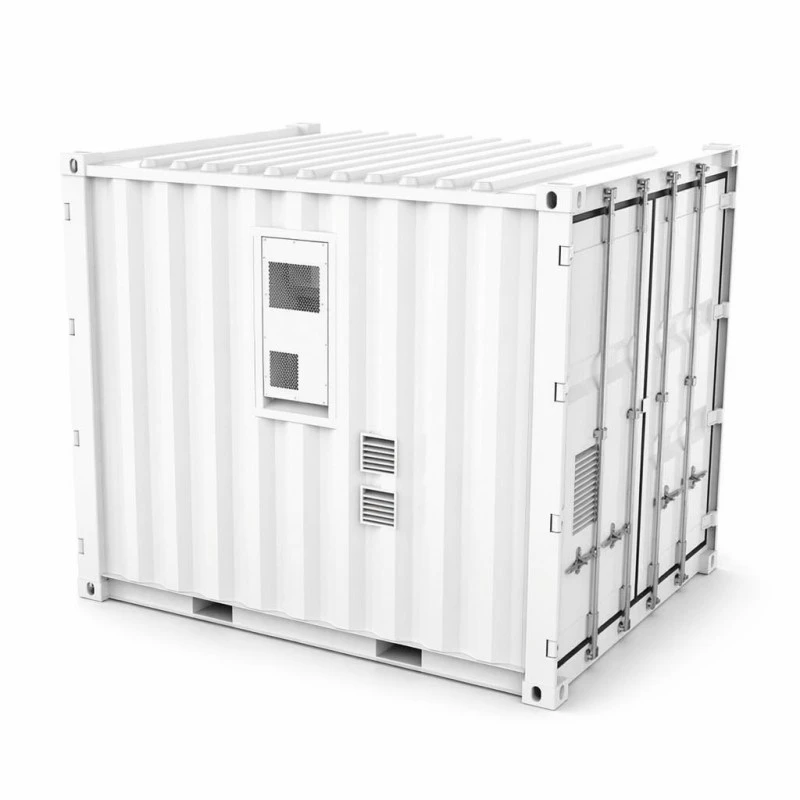

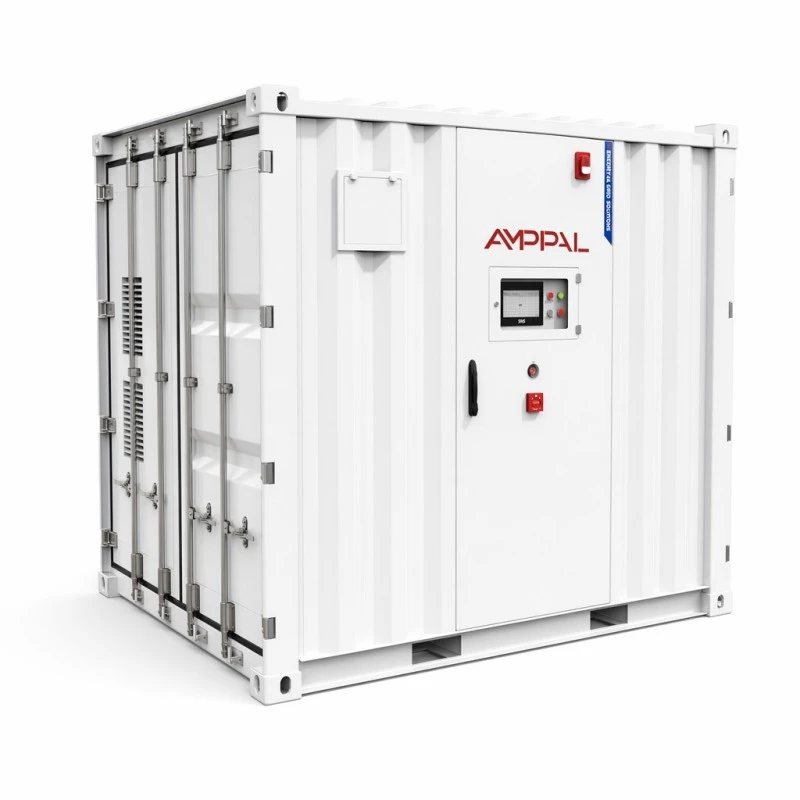

نظام تخزين طاقة البطارية على نطاق المرافق

ما يصل على الشاحنة

يتم تجميع المشاريع التقليدية التي تنتج ميجاوات/ساعة في الموقع: تصل العبوات على المنصات، وترتفع الرفوف، ويتم سحب الكابلات، ويتم قضاء نصف وقت التشغيل في مطاردة أخطاء الأسلاك التي حدثت خلال أسبوع التثبيت. يعكس نظام تخزين طاقة البطارية على نطاق المرافق هذا التسلسل. تم دمج 48 أو 55 مجموعة من البطاريات، وحلقة تكييف الهواء، وأنظمة إطفاء الهباء الجوي والبيرفلوروهكسانون، وأسلاك المراقبة في أرضية مصنعنا في Yueqing، وتم اختبارها كنظام واحد، وشحنها كوحدة واحدة مقاس 3048*2438*2591 مم. عند الوصول، يقوم طاقم الموقع بوضعه على اللوحة المجهزة، ويقوم بتشغيل كابل الدخول السفلي للتيار المستمر إلى PCS/EMS للمشروع، ويسلمه للتشغيل. يتم نقل وقت التجميع في المصنع بعيدًا عن المسار الحرج، والذي عادةً ما يكون الهدف الأساسي من شراء حاوية بدلاً من نظام الرف.

خمسة أرقام تحدد المتغيرين

السعة المقدرة 1060 كيلووات في الساعة و1215 كيلووات في الساعة من نفس العلبة: 48 حزمة مقابل 55 حزمة من خلايا LFP 3.2V/314Ah، لذا لا تتغير خطة البصمة والوسادة والرافعة بين المتغيرات.

تختلف بنية السلسلة حسب التصميم - 4P264S لوحدة 1060 كيلو وات في الساعة عند 844.8 فولت تيار مستمر اسمي، و5P242S لوحدة 1215 كيلو وات في الساعة عند 774.4 فولت تيار مستمر - بينما يظل كلاهما داخل نافذة 680 ~ 950 فولت تيار مستمر التي تقبلها معظم منصات PCS الكبيرة.

تيار الشحن والتفريغ القياسي هو 200 أمبير على كليهما، بمعدل 0.5CP، مما يحافظ على توافق خرج التيار المستمر للحاوية مع تصميمات حافلة المشروع النموذجية.

تم ذكر كفاءة النظام بحد أقصى 88% عند درجة حرارة 0.5 درجة مئوية، ويتم قياسها على شحنة واحدة وتفريغ واحد - ويشمل الرقم الملحقات، وليس فقط سلسلة البطارية.

يبلغ العمر الافتراضي أكثر من 8000 دورة عند 0.5 درجة مئوية و25 درجة مئوية مع الاحتفاظ بالطاقة بنسبة 80% على الأقل، ويتوافق نطاق التشغيل من 0 درجة مئوية إلى +50 درجة مئوية مع التصميم الداخلي المكيف.

المواصفات الفنية

فئة	المعلمة	موديل 1060 كيلو وات في الساعة	موديل 1215 كيلو وات في الساعة
جانب العاصمة	القدرة المقدرة	1060 كيلووات ساعة	1215 كيلو واط ساعي
	نوع الخلية	إل اف بي 3.2 فولت/314 أمبير	إل اف بي 3.2 فولت/314 أمبير
	سلسلة نظام البطارية	4P264S	5P242S
	مواصفات الحزمة	70.4V314Ah	70.4V314Ah
	لا. من الحزم	48 قطعة	55 قطعة
	الجهد الاسمي	844.8 فولت تيار مستمر	774.4 فولت تيار مستمر
	نطاق الجهد	680 ~ 950 فولت تيار مستمر	680 ~ 950 فولت تيار مستمر
	تيار الشحن/التفريغ القياسي	200 أ	200 أ
معلمات النظام	كفاءة النظام	الحد الأقصى للكفاءة 88% عند 0.5 درجة مئوية / شحن واحد وتفريغ واحد	الحد الأقصى للكفاءة 88% عند 0.5 درجة مئوية / شحن واحد وتفريغ واحد
	عمر النظام	> 8000 مرة (0.5 درجة مئوية عند 25 درجة مئوية) معدل الاحتفاظ بالطاقة ≥ 80%	> 8000 مرة (0.5 درجة مئوية عند 25 درجة مئوية) معدل الاحتفاظ بالطاقة ≥ 80%
	طريقة الأسلاك	دخول أسفل العاصمة	دخول أسفل العاصمة
	معدل الشحن والتفريغ	0.5CP	0.5CP
	طريقة الإدارة الحرارية	مكيف الهواء الذكي المبرد بالهواء	مكيف الهواء الذكي المبرد بالهواء
	بروتوكول الاتصالات	كان/إيث/RS485 (4G اختياري)	كان/إيث/RS485 (4G اختياري)
	نظام الحماية من الحرائق	الهباء الجوي والبيرفلوروهكسانون	الهباء الجوي والبيرفلوروهكسانون
	تصنيف IP	IP54	IP54
	حجم المنتج	3048*2438*2591 مللي متر	3048*2438*2591 مللي متر
	وزن المنتج	9500 كجم	10500 كجم
المتطلبات البيئية	نطاق درجة حرارة التشغيل	0 درجة مئوية ~ +50 درجة مئوية	0 درجة مئوية ~ +50 درجة مئوية
	نطاق رطوبة التشغيل	0 ~ 95% رطوبة نسبية (بدون تكثيف)	0 ~ 95% رطوبة نسبية (بدون تكثيف)
	ارتفاع التشغيل	2000 م (> 2000 م خفض السرعة)	2000 م (> 2000 م خفض السرعة)
	شهادة	العبوة: CE ROHS UN38.3 MSDS	العبوة: CE ROHS UN38.3 MSDS
	ضمان	5 سنوات	5 سنوات

المواقع التي تكلف ميجاوات ساعة

مجمعات صناعية تبلغ فترات الذروة المسائية 2-4 ساعات وهيكل تعريفة يكافئ تغيير تلك النافذة.

استبدال مولد الديزل: 1060 كيلووات في الساعة عند تفريغ 200 أمبير يغطي حملًا صناعيًا متواضعًا من خلال نافذة انقطاع نموذجية دون لوجستيات الوقود.

تحتاج مزارع الطاقة الشمسية وطاقة الرياح إلى زيادة الإنتاج والتوليد الذي قد يتم تقليصه لولا ذلك.

تقوم شركات التوزيع بتأجيل ترقية المحطة الفرعية عن طريق حلق ذروة وحدة التغذية لموسم أو اثنين.

مواقع التعدين والجزر عن بعد حيث تكون غرف البطاريات المبنية في الموقع غير عملية ويكون التسليم الذي تم اختباره في المصنع هو الخيار الوحيد الموثوق به.

كيف يأتي المشروع الجاهز عبر الإنترنت

يبدأ تسلسل المشروع بالحزمة المدنية: وسادة خرسانية مسطحة مُقدرة لحمولة نقطة تتراوح من 9500 إلى 10500 كجم، وخندق كابل إلى موضع الحاوية، ومساحة لرفض حرارة مكيف الهواء.

الرفع هو عملية رافعة واحدة. إن غلاف الوحدة 3048 * 2438 * 2591 مم والمسبوكات الزاوية عبارة عن أجهزة حاوية قياسية، لذلك يتم استئجار شريط الموزعة والتجهيزات بدلاً من تصنيعها خصيصًا.

يتم تشغيل التشغيل بعد ذلك في ثلاث خطوات: توصيل أسلاك التيار المستمر عبر غدة الدخول السفلية إلى موقع PCS، ومصافحة CAN/Eth/RS485 مع مشروع EMS (الوصول عن بعد 4G اختياري)، وتسلسل القبول حيث تشهد السلطة المحلية أو مشغل الشبكة اختبارات ترحيل الحماية، والشحن / التفريغ عند 0.5CP وفحص دقة تقارير SOC. اترك يومين إلى ثلاثة أيام من العمل في الموقع بعد ضبط الحاوية.

داخل ملف السلامة والشهادة

عاملان مستقلان للحريق: يعمل الهباء الجوي داخل حجم العبوة بينما يغمر البيرفلوروهكسانون مساحة الحاوية - يغطي الزوج الأحداث الحرارية على كلا النطاقين.

حاوية IP54 مع مدخل سفلي للتيار المستمر، بحيث تتحمل الحاوية المطر والغبار في الموقع بينما يظل الاختراق الكهربائي منخفضًا ومحميًا.

تحمل العبوات CE وRoHS؛ يتم شحن المعدات الكاملة مع وثائق UN38.3 وMSDS المطلوبة للنقل والجمارك وتأمين الموقع.

مكيف الهواء الذكي المبرد بالهواء يحمل سلسلة 48-55 حزمة في نطاق درجة حرارة ضيق؛ تعدل وحدة التحكم بدلاً من ركوب الدراجات بقوة.

يتراوح غلاف التشغيل من 0 درجة مئوية إلى +50 درجة مئوية مع رطوبة نسبية تتراوح من 0 إلى 95% بدون تكثيف، وارتفاع 2000 متر مع انخفاض درجة الحرارة أعلاه - وهي أرقام تستحق التحقق منها في موقع مشروعك.

تكتمل كل حاوية بشحن وتفريغ كامل بمقدار 0.5CP مع تسجيل مستوى العبوة في المصنع قبل إغلاق الأبواب للشحن.

ثماني خطوات داخل مصنع يويهتشينغ

1. مدخل الخلية - يتم أخذ عينات من خلايا LFP بقدرة 314 أمبير في الساعة من حيث السعة والمقاومة الداخلية عند الوصول.

2. تصميم العبوة - العبوات 70.4 فولت/314 أمبير ملحومة وسلكية ومزودة بنظام إدارة المباني (BMS) وتم اختبار عزلها.

3. تصنيع الحاويات - يتم قطع العلبة ولحامها وتغليفها بطبقة حماية من التآكل في نفس الطابق مثل منتجات الطاقة الأخرى للشركة.

4. تركيب الحامل - يتم تركيب الحزم في تخطيط السلسلة 4P264S أو 5P242S مع تشغيل ناقل DC.

5. التجهيز الحراري وتجهيزات مكافحة الحرائق - يتم تركيب وحدات تكييف الهواء والقنوات ومولدات الأيروسول وأسطوانات البيرفلوروهكسانون واختبار وظائفها.

6. يتم إنهاء الأسلاك والتحكم - المراقبة وبوابات الاتصالات وغدة الدخول السفلية للتيار المستمر إلى واجهة المشروع.

7. اختبار قبول المصنع — دورة كاملة بقدرة 0.5CP مع تسجيل الجهد الكهربي ودرجة الحرارة على مستوى العبوة مقابل الرقم التسلسلي.

8. الختم والتعبئة - الأبواب مغلقة، وتركيب مؤشرات الصدمات، ووحدة معدة لساحة الحاويات.

التحقق من واقع التحجيم على نطاق الحاوية

قم بشراء المتغير الذي يطابق نافذة الإرسال الخاصة بك، وليس الرقم الأكبر. توفر الوحدة 1060 كيلووات في الساعة معيار 200 أمبير على حافلة 844.8VDC؛ توفر الوحدة بقدرة 1215 كيلووات في الساعة مزيدًا من الطاقة بقيمة اسمية أقل تبلغ 774.4 فولت تيار مستمر. تحقق من الجهد الكهربي الموجود داخل نطاق تشغيل PCS الخاص بك قبل قطع أمر الشراء.

تبريد الهواء له حدود حقيقية. إذا كان موقعك يتجاوز بانتظام +50 درجة مئوية، أو يقع في مناخ استوائي رطب حيث يعمل مكيف الهواء بشكل مستمر بحمولة كاملة، فإن المنتج المبرد بالسوائل سيحافظ على درجة حرارة الخلية أكثر استواءً وقد يكون مناسبًا بشكل أفضل. نقول ذلك في الاقتباس وليس بعد التسليم.

أقل من 500 كيلو وات في الساعة من احتياجات التخزين، هذه الحاوية ذات شكل خاطئ. إن تكلفة المنتج على نطاق الخزانة أقل في النقل والرافعة والموقع، ويمكننا أن نوجهك إلى منتج من نفس النطاق.

أسئلة يجب طرحها على أسعار EPC

اسأل ما إذا كان رقم الكفاءة هو على مستوى النظام عبر دورة تفريغ الشحنة الواحدة - لدينا 88% كحد أقصى عند 0.5 درجة مئوية، بما في ذلك الأجهزة المساعدة.

اسأل ما إذا كانت مطالبة دورة الحياة تنص على المعدل ودرجة الحرارة وعتبة الاحتفاظ - "8000 دورة" بدون شروط هي جملة تسويقية وليست مواصفات.

اسأل عن عدد عملاء الإطفاء الموجودين بالداخل. الهباء الجوي بالإضافة إلى البيرفلوروهكسانون هو التكوين الذي تكتبه شركات التأمين بشكل متزايد في متطلباتها.

اسأل عما يحدث لوقت التشغيل إذا كان موقع PCS يستخدم بروتوكول اتصالات مختلفًا - تعد CAN وEthernet وRS485 قياسية هنا، كما أن جهاز التحكم عن بعد 4G اختياري.

المصطلحات التجارية: يستغرق الإنتاج من 30 إلى 40 يوم عمل للحاوية القياسية، وضمان لمدة خمس سنوات، وحزم البطاريات قابلة للاستبدال في الميدان دون تفريغ الحاوية.

الرفع والشحن والجمارك

عند 3048*2438*2591 ملم و9500 كجم (1060 كيلووات في الساعة) أو 10500 كجم (1215 كيلووات في الساعة)، تتحرك الوحدة على سطح مسطح مع رافعة في كلا الطرفين. لم يتم تصنيف الرافعات الشوكية لهذا الوزن؛ تزوير الخطة ورافعة قبل وصول الشاحنة.

نظرًا لتركيب البطارية وشحنها، يتم شحن الحاوية كبضائع خطرة UN3480. نقوم بإعداد تقرير UN38.3 وصحيفة بيانات سلامة المواد (MSDS) وإعلان التعبئة الخاص بالمدير العام؛ يجب عليك تخصيص أسبوع إضافي تقريبًا من مهلة الحجز عند المنشأ مقابل الشحن العام.

الشروط القياسية هي FOB Ningbo أو Shanghai مع CIF المتاحة؛ تنتقل الوحدة كحمولة مكافئة بارتفاع 40 قدمًا مكعبًا، ويحتاج التسليم البري في بلدك إلى تصريح طريق لحمولة بعرض 3 أمتار ووزن 10.5 طن.

خدمة الضمان والسعة

ضمان لمدة خمس سنوات على العبوات وتكييف الهواء وأنظمة الحريق والمراقبة كنظام واحد يتم تسليمه.

السعة مضمونة للاحتفاظ بما لا يقل عن 80% من الطاقة المقدرة تحت درجة حرارة 0.5 درجة مئوية المذكورة؛ يستخدم تتبع التدهور سجل قبول المصنع كخط أساسي.

الحزم عبارة عن وحدات قابلة للتبديل ميدانيًا — يتم استبدال الحزمة الضعيفة في غضون ساعات قليلة دون إلغاء شحن الحاوية أو مقاطعة بقية السلسلة.

تتيح المراقبة عن بعد عبر CAN/Eth/RS485 مع شبكة 4G الاختيارية لفريق الخدمة لدينا قراءة البيانات على مستوى الحزمة وتحديد موعد للزيارة قبل أن يصبح انجراف السعة مرئيًا للمشغل.

الخدمة السنوية: تنظيف مرشح الهواء، وفحص ضغط عامل الإطفاء، والتحقق من عزم الدوران الطرفي وتشغيل السعة؛ يتم شحن العبوات الاحتياطية خلال 5-7 أيام عمل.

أخطاء إعداد الموقع التي تكلف أسابيع

خطأ: صب الوسادة قبل التحقق من أرجوحة باب الحاوية وخلوص مكيف الهواء. على اليمين: ضع علامة على مساحة 3048*2438 مم بالإضافة إلى ممر خدمة بطول 1 متر قبل طلب الخرسانة.

خطأ: بافتراض إمكانية انزلاق الوحدة التي يبلغ وزنها 9500 كجم برافعة شوكية. على اليمين: رافعة من المسبوكات الزاوية مع مفرشة - يجب أن تكون خطة التجهيز موجودة قبل مغادرة الشاحنة للميناء.

خطأ: ترك غدة الدخول السفلية للتيار المستمر مدفونة تحت حشوة خندق الكابل. على اليمين: قم بإنهاء الغدة وإغلاقها خلال أسبوع الإيداع، قبل ردم الخندق.

خطأ: تخطي فحص الرطوبة لأنه يحتوي على IP54. على اليمين: نطاق التشغيل هو 0-95% رطوبة نسبية بدون تكثيف؛ مزيل الرطوبة هو تأمين رخيص في مناطق الرياح الموسمية.

خطأ: توصيل ناقل البطارية بجهاز كمبيوتر خارج نافذة 680 ~ 950VDC. على اليمين: تحقق من أن PCS للمشروع يقبل الجهد الاسمي للمتغير (844.8 فولت أو 774.4 فولت) قبل التنشيط.

ملاحظات ميدانية من مشاريع ميجاوات/ساعة

طلب أحد المطورين العقاريين في طشقند، أوزبكستان وحدة بقدرة 1060 كيلووات في الساعة في أواخر عام 2024 لمجمع تجاري مع انتشار التعريفة ليلاً/نهارًا. أفاد مهندس المشروع أن الحاوية كانت تحقق إيرادات في غضون تسعة أيام من رفع الرافعة لها من على السطح المسطح، وأشار إلى أن مصافحة EMS على RS485 استغرقت فترة ما بعد الظهيرة من تعيين المعلمات - وهي فترة أطول من التثبيت الفعلي.

قام أحد مطوري الطاقة الشمسية في أنتاناناريفو بمدغشقر بربط البديل بقدرة 1215 كيلووات في الساعة بمزرعة كهروضوئية موجودة. ركزت تعليقاتهم على مكيف الهواء: في ظل حرارة الجزيرة، كان حمل التبريد أعلى مما اقترحته ورقة البيانات، وطلبوا منا جدول تخفيض درجة الحرارة عند +45 درجة مئوية قبل طلب الوحدة الثانية.

استخدم أحد مقاولي التعدين في ألماتي، كازاخستان، الحاوية كنسخة احتياطية لمصنع معالجة. أشاد مشرفهم الكهربائي بتركيب المصعد الفردي، لكنه اشتكى من أن كابلات الاتصالات تحتاج إلى ذيول أطول للمصنع - حيث أن موضع الدخول السفلي للتيار المستمر يعني أن خندقهم يمتد مسافة 4 أمتار أكثر مما هو مخطط له.

أسئلة يطرحها المشترون قبل حجز الحاوية

س: ما الفرق بين الخيارين؟

ج: تخطيط الطاقة والسلسلة - 48 حزمة عند 4P264S (844.8VDC) لـ 1060 كيلووات في الساعة، و55 حزمة في 5P242S (774.4VDC) لـ 1215 كيلووات في الساعة، نفس العلبة.

س: هل تتضمن الحاوية أجهزة الكمبيوتر؟

ج: لا - إنه أصل التخزين من جانب التيار المستمر. إنه يتصل بمشروعك PCS/EMS عبر CAN أو Ethernet أو RS485 (4G اختياري).

س: كيف يتم شحنها ؟

ج: كبضائع خطرة UN3480 على سطح مسطح أو كحمولة حاوية، مع تقرير UN38.3 وصحيفة بيانات سلامة المواد التي أعدناها.

س: ما هو تيار الشحن/التفريغ القياسي؟

ج: 200 أمبير في كلا الخيارين، بمعدل 0.5CP، ضمن نافذة الجهد 680~950VDC.

س: كم من الوقت يستغرق تشغيل الموقع؟

ج: من يومين إلى ثلاثة أيام لأسلاك التيار المستمر ومصافحة الاتصالات واختبارات القبول المشهودة، على افتراض أن اللوحة جاهزة.

س: ما هي الكفاءة الحقيقية؟

ج: يتم قياس الحد الأقصى بنسبة 88% عند 0.5 درجة مئوية خلال شحنة واحدة وتفريغ واحد، بما في ذلك الأجهزة المساعدة.

س: كم من الوقت سوف تستمر البطارية؟

ج: أكثر من 8000 دورة عند 0.5 درجة مئوية و25 درجة مئوية مع الاحتفاظ بالطاقة بنسبة 80% على الأقل؛ الظروف المحيطة الأكثر سخونة تقصر ذلك.

س: ما هي المهلة الزمنية ؟

ج: 30-40 يوم عمل للحاوية القياسية؛ يضيف حجز DG عند المنشأ أسبوعًا تقريبًا إلى جدول الإبحار.
