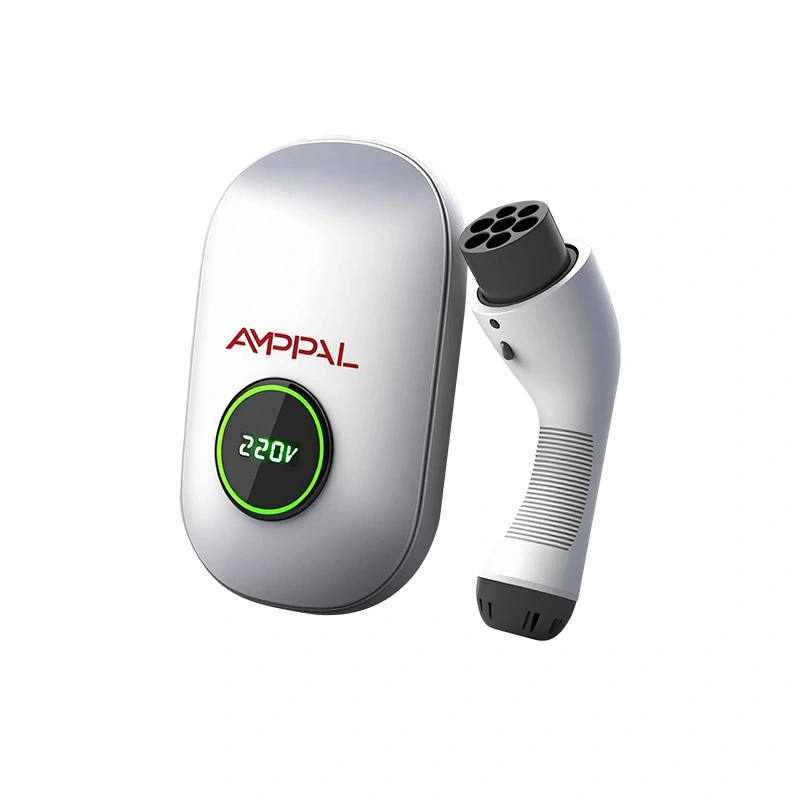

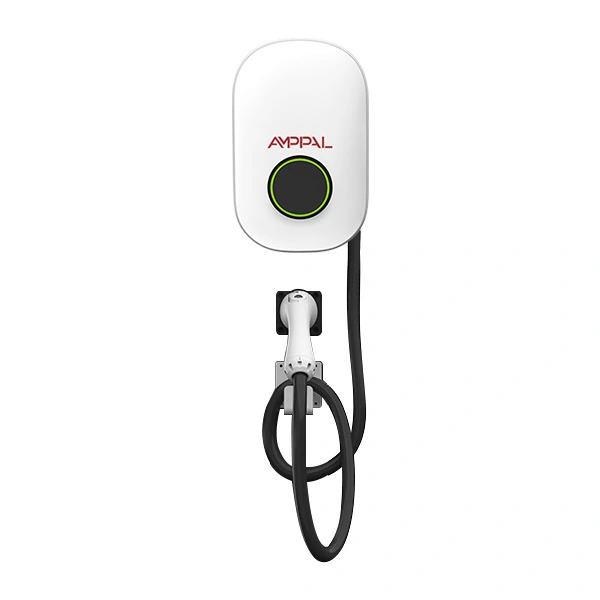

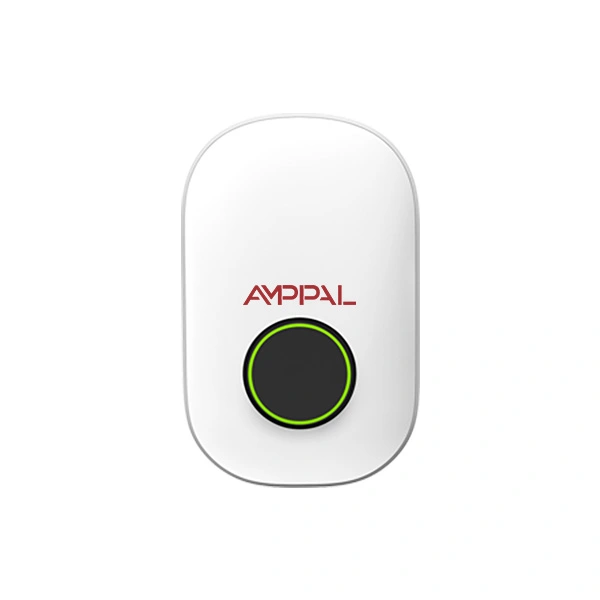

شاحن AC EV محمول بقدرة 11 كيلو وات للاستخدام السكني والتجاري

لماذا أصبح 11 كيلو واط هو المعيار الأوروبي

مخزون الإسكان يقرر قوة الشاحن. في جميع أنحاء ألمانيا والنمسا ودول الشمال ودول البنلوكس وجزء كبير من أوروبا الوسطى، يتم توصيل المنازل بمصدر إمداد ثلاثي الطور 400 فولت بشكل قياسي. قم بتغذية صندوق الحائط 16 أمبير في كل مرحلة من المراحل الثلاث وستحصل على 11 كيلووات - بدون ترقية للإمداد، ولا يوجد تطبيق خاص.

يوجد شاحن AC EV المحمول بقدرة 11 كيلو واط للاستخدام السكني والتجاري بقدرة 11 كيلو واط بدلاً من رقم يبدو مستديرًا لسبب عملي. تم تصميم AF-AC-11-B-A-O-1/2-SF ليتناسب مع الحجم الذي يمكن أن توفره لوحة التوزيع المحلية الأوروبية بالفعل.

يجدر أن نكون واضحين بشأن الفيزياء. أحد عشر كيلووات ليس شحنًا سريعًا. ويعود بمدى يتراوح بين 50 إلى 60 كيلومترًا تقريبًا في الساعة، وهو ما يملأ أي سيارة تقريبًا بين عشية وضحاها. إذا كنت بحاجة إلى بطارية مملوءة خلال عشرين دقيقة، فأنت بحاجة إلى التيار المستمر، ولن يتمكن أي صندوق حائط يعمل بالتيار المتردد من القيام بذلك بأي ثمن.

ما الذي تشتريه من ثلاث مراحل على صندوق أحادي الطور

ما يقرب من 1.6x معدل الشحن لوحدة أحادية الطور بقدرة 7.4 كيلووات، مع عدم وجود زيادة في التيار لكل مرحلة - لا يزال 16 أمبير فقط على كل ساق.

رسم متوازن عبر L1 وL2 وL3. ترى لوحة التوزيع الخاصة بك حملًا متساويًا بدلاً من مرحلة واحدة تحمل كل شيء، وهو أمر مهم إذا كان الجيران يقومون بالشحن أيضًا.

انخفاض التيار لكل موصل يعني حرارة أقل في الكابل والمحطات الطرفية خلال جلسة شحن طويلة.

متوافق مع أجهزة الشحن المدمجة بقدرة 11 كيلووات المتوفرة في معظم السيارات الكهربائية في السوق الأوروبية - حيث يمكنك استخدام قدرة التيار المتردد الكاملة للسيارة بدلاً من اختناقها.

ختم IP65 ونطاق من -30 درجة مئوية إلى +50 درجة مئوية، لذا فإن شتاء الشمال أو الجدار غير المحمي في جبال الألب يقع ضمن المواصفات.

304 × 191 × 95 ملم وخفيفة بما يكفي لتركيبها من قبل شخص واحد، على الرغم من كونها وحدة ثلاثية الطور.

المواصفات الفنية

المنازل والمباني هذا يناسب

منازل الأسرة الواحدة في ألمانيا والنمسا وسويسرا: تعتبر المنازل ثلاثية الطور قياسية في وحدة المستهلك، لذلك لا تحتاج عادة 11 كيلووات إلى مشاركة المرافق على الإطلاق.

خصائص الشمال مع موقف سيارات خارجي: تصنيف -30 درجة مئوية وهيكل IP65 يتعامل مع التركيب غير المحمي خلال فصل الشتاء.

السكن الهولندي والبلجيكي ذو المدرجات: مدمج بما يكفي لجدار جانبي ضيق أو ممر دخول مشترك.

المباني السكنية الصغيرة التي تناسب وحدتين أو ثلاث وحدات: التحميل المتوازن ثلاثي المراحل يحافظ على إمداد المبنى ضمن الحدود.

سيارة الشركة متوقفة في منزل أحد الموظفين: 11 كيلو واط طوال الليل تغطي يوم عمل كامل من القيادة، ويقدم سجل التطبيق سجلاً نظيفًا لسداد النفقات.

كيف تتعامل الوحدة مع الإمداد ثلاثي المراحل

يقوم صندوق الحائط بتحويل التيار المتردد إلى السيارة؛ يحدث التحويل إلى DC داخل الشاحن الموجود في السيارة. ما تتحكم فيه الوحدة فعليًا هو الإشارة التجريبية، فهي تخبر السيارة بمقدار التيار الذي يمكن للتركيب توفيره بأمان، وتحدد السيارة نفسها وفقًا لذلك.

قبل إغلاق الموصل، تقوم الوحدة بفحص استمرارية الأرض والتأكد من توصيل السيارة وقفلها بشكل صحيح. خلال الجلسة، تقوم مرحلة الكشف عن التيار المتبقي بمراقبة تسرب التيار المستمر وكذلك التيار المتردد، وهو المطلب الذي يجذب الواردات الأرخص التي يتم بيعها إلى أوروبا.

إذا انقطعت مرحلة واحدة - وهو أمر غير معتاد بالنسبة للإمدادات الريفية - تكتشف الوحدة عدم التوازن وتتوقف بدلاً من الاستمرار على قدمين. هذه الحماية هي السبب في أن فشل المرحلة يصبح حدثًا مسجلاً على هاتفك بدلاً من الشاحن التالف الموجود على متن الطائرة.

الامتثال للسوق الأوروبية

مطابقة CE التي تغطي توجيهات الجهد المنخفض والتوافق الكهرومغناطيسي (EMC)، مع الملف الفني المحفوظ لكل سلسلة طراز.

تخضع كل وحدة لاختبار تحمل العزل الكهربائي واختبار استمرارية الأرض قبل تعبئتها - وهذا اختبار بنسبة 100%، وليس أخذ عينات دفعة واحدة.

التحقق من IP65 عن طريق نفث الماء، وليس الرش فقط. الرقم الثاني هو ما يفصل هذا عن وحدات IP54 التي تهيمن على نهاية ميزانية السوق.

التدوير الحراري بين -30 درجة مئوية و+70 درجة مئوية على عينات الإنتاج، مما يعكس أقصى درجات التخزين والتشغيل في منشآت شمال أوروبا.

تم اختبار الحماية من التيار المتبقي للكشف عن أخطاء التيار المتردد والتيار المستمر بقدرة 6 مللي أمبير، وهو ما يتوافق مع ما يطلب من القائمين على التركيب الأوروبيين التحقق منه عند التشغيل.

يرافق كل وحدة سجل اختبار مرقم تسلسلي، مما يبسط الأمور إذا طلب مفتش المبنى أدلة.

طريق التصنيع

1. مدخل المكونات - يتم فحص الموصلات ووحدات RCD ووحدات التحكم والمرفقات وفقًا للمواصفات قبل دخولها إلى المخزون.

2. صب وفحص الغلاف - يتم فحص غلاف البولي كربونات للتأكد من استواء سطح الختم، حيث أن IP65 يعتمد عليه.

3. تركيب الحشية - يتم تثبيت الأختام والتحقق منها بدلاً من وضعها في مكانها ببساطة.

4. تجميع الإلكترونيات - وحدة التحكم، والموصل، ومرحلة RCD المجهزة على خط التيار المتردد الخاص بنا؛ يتم تسجيل عزم الدوران النهائي.

5. تحميل البرامج الثابتة ومعايرة الإشارة التجريبية مقابل جهاز محاكاة مرجعي للمركبة.

6. اختبار السلامة الكهربائية - قوة العزل الكهربائي، مقاومة العزل، الاستمرارية الأرضية، التحقق من رحلة RCD.

7. اختبار نفث الماء IP65 على الوحدات التي تم أخذ عينات منها من كل دفعة، مع فتح العلبة بعد ذلك للتأكد من جفاف الجزء الداخلي.

8. نقع وظيفي، والتعبئة في علب كرتون جاهزة للبيع بالتجزئة، ومنصات للتصدير.

هل يجب عليك شراء 11 كيلو واط أو 7.4 كيلو واط؟

تحقق من شيئين قبل اتخاذ القرار: العرض الخاص بك وسيارتك. إذا كانت وحدة المستهلك الخاصة بك أحادية الطور، فإن هذا الطراز ليس هو الشراء المناسب، ونادرًا ما تستحق ترقية الإمداد المحلي إلى ثلاث مراحل الشحن فقط - اشترِ الإصدار أحادي الطور بقدرة 7 كيلو وات بدلاً من ذلك.

ثم فحص السيارة. سوف تسحب السيارة المزودة بشاحن داخلي بقدرة 7.4 كيلو واط 7.4 كيلو واط من هذه الوحدة وليس أكثر. ستدفع مقابل السعة التي لا يمكن للسيارة استخدامها. تندرج الكثير من النماذج الشائعة ضمن هذه الفئة، لذا يجدر التأكيد بدلاً من الافتراض.

عندما يتم وضع علامة على كلا المربعين - إمداد ثلاثي الطور وسيارة بقدرة 11 كيلو واط - فإن هذا هو الاختيار الصحيح، وسوف يملأ البطارية في حوالي ثلثي وقت وحدة أحادية الطور.

النقاط التي يجب رفعها مع الموردين الآخرين

اطلب الرقم الثاني لتصنيف IP على وجه التحديد. IP65 يقاوم نفاثات الماء. يعالج IP54 الرش. على جدار أوروبي مكشوف يظهر هذا الاختلاف خلال فصلي شتاء.

اسأل ما إذا كان الكشف عن التيار المتبقي بقدرة 6 مللي أمبير مدمج أم أنه يتطلب جهازًا خارجيًا. لدينا متكاملة.

اسأل عن السلوك عند فقدان المرحلة. يمكن أن تؤدي الوحدة التي تستمر في العمل على مرحلتين إلى إتلاف الشاحن الموجود على متن السيارة.

اسأل ماذا يحدث بدون الإنترنت. يتم التحكم في هذه الوحدة عبر البلوتوث مباشرة من الهاتف، لذلك فهي تعمل بدون شبكة على الإطلاق.

المصطلحات التجارية هنا: وحدة موك 1 للبنيات القياسية، إنتاج 15-20 يوم عمل، ضمان لمدة عامين، علامة تجارية مخصصة متاحة من 100 وحدة.

التعبئة والشحن إلى أوروبا

يتم شحن وحدة شحن AC EV المحمولة بقدرة 11 كيلووات للاستخدام السكني والتجاري في علبة كرتونية مطبوعة جاهزة للبيع بالتجزئة بأبعاد 380 × 260 × 150 مم بإجمالي 4.5 كجم تقريبًا بما في ذلك الكابل، مع إدراجات رغوية مقولبة وكيس مجفف.

يتم تعبئة 20 كرتونة في منصة نقالة على خشب معالج بالحرارة وخالي من التبخير، ومغلف ومربوط. حاوية 20 قدم تستهلك حوالي 1800 وحدة؛ تتحرك الكميات الأصغر بشكل جيد LCL أو عن طريق الجو نظرًا لانخفاض الوزن.

نقوم بشحن EXW أو FOB Ningbo أو Shanghai وCIF وDDP إلى معظم وجهات الاتحاد الأوروبي. تتضمن الوثائق الفاتورة التجارية وقائمة التعبئة وإعلان المطابقة مع CE وتقرير الاختبار ذو الرقم التسلسلي وشهادة المنشأ. بالنسبة للموزعين، يمكننا طباعة عبوات البيع بالتجزئة بالعلامة التجارية واللغة الخاصة بك.

الضمان والدعم المستمر

سنتان قياسيتان على الوحدة الكاملة، التي تغطي الموصل ومرحلة التجمع الكونغولي من أجل الديمقراطية (RCD) ووحدة التحكم والحاوية.

عادةً ما يتم تشخيص الأخطاء من سجل أحداث التطبيق - يرسل لنا القائمون على التثبيت لقطة شاشة ونحدد السبب دون زيارة الموقع.

يتم إرسال الوحدات أو الأجزاء البديلة خلال 48 ساعة من حدوث خطأ مؤكد، وعادةً ما يستغرق ذلك من 3 إلى 5 أيام عمل إلى أوروبا عن طريق البريد السريع.

يتم توفير دليل التثبيت ومخطط الأسلاك وقائمة مراجعة التشغيل باللغة الإنجليزية؛ الإصدارات الألمانية والفرنسية والهولندية متاحة للطلبات المجمعة.

لا يلزم إجراء أي صيانة روتينية بخلاف الفحص البصري السنوي للكابل والحشية والأطراف الطرفية.

أخطاء التثبيت تستحق تجنبها

خطأ: افتراض أن البيت ثلاثي الأطوار لأن الشارع كذلك. على اليمين: افتح وحدة المستهلك وتأكد من وجود ثلاثة موصلات حية قبل الطلب.

خطأ: الاتصال عبر دائرة مشتركة موجودة. على اليمين: قم بتشغيل دائرة مخصصة ثلاثية الطور باستخدام قاطعها الخاص وRCD بحجم التثبيت.

خطأ: الاعتماد على IP65 للنجاة من الغسيل النفاث من مسافة قريبة. على اليمين: إنه محكم الغلق ضد نفاثات الماء في الاختبار القياسي، لكن لا توجه غسالة الضغط مباشرة نحو طبقات الهيكل.

خطأ: التثبيت بحيث يكون مدخل الكابل متجهًا لأعلى. اليمين: اتبع التوجيه في الدليل. تتعقب المياه كابلًا وتتجمع عند أي نقطة دخول تواجه السماء.

خطأ: تخطي فحص دوران الطور. صحيح: تحقق من ذلك عند بدء التشغيل - تبلغ الوحدة عن خطأ بدلاً من الشحن، ويكلف الاستدعاء الذي يمكن تجنبه سعر يوم التركيب.

ردود الفعل من المنشآت الأوروبية

قام أحد عمال التركيب في ولاية ساكسونيا السفلى بتركيب حوالي أربعين منها في المنازل المبنية حديثًا منذ أوائل عام 2025. تعليقه العملي: الهيكل المدمج مهم أكثر مما توحي به ورقة المواصفات، لأن غرف المرافق الألمانية مزدحمة وغالبًا ما ينتهي الأمر بصندوق الحائط الكبير بالخارج بشكل افتراضي.

أفاد أحد أصحاب المنازل في ترومسو، داخل الدائرة القطبية الشمالية، أن الوحدة عملت خلال فصلي شتاء دون أي خطأ، على الرغم من أنه لاحظ أن تطبيق الهاتف بطيء في الاتصال في البرد القارس قبل تسخين الأجهزة الإلكترونية. لقد مررنا ذلك إلى فريق البرامج الثابتة. إنه سلوك تنبيه Bluetooth، وليس مشكلة شحن.

قال أحد مديري العقارات في روتردام، الذي يدير ست وحدات في ثلاثة مبان، إن السحب المتوازن على ثلاث مراحل كان العامل الحاسم - لم يكن من الممكن أن يستوعب عرض المبنى ستة شواحن أحادية الطور جميعها تحمل نفس الساق.

الأسئلة الشائعة

س: كيف أعرف إذا كان لدي ثلاث مراحل في المنزل؟

ج: افحص وحدة المستهلك بحثًا عن ثلاثة موصلات حية، أو انظر إلى جهاز القياس الخاص بك - تُظهر أجهزة القياس ثلاثية الطور قراءات منفصلة لكل مرحلة. يمكن لفني الكهرباء الخاص بك التأكد خلال دقائق.

س: ماذا لو كانت سيارتي تستهلك فقط 7.4 كيلو واط من التيار المتردد؟

ج: سيتم شحنه بسرعة 7.4 كيلو واط. لم يتضرر أي شيء، ولكنك تدفع مقابل سعة لا يمكنك استخدامها - قم بشراء النموذج أحادي الطور بدلاً من ذلك.

س: كم من الوقت للشحن الكامل؟

ج: حوالي 50-60 كم من المدى في الساعة. تستغرق بطارية 60 كيلووات في الساعة من 20٪ إلى الطاقة الكاملة حوالي خمس ساعات.

س: هل يحتاج الى انترنت ؟

ج: لا. يعمل التحكم عبر البلوتوث من الهاتف إلى الشاحن بدون شبكة. WiFi اختياري إذا كنت تريد الرؤية عن بعد.

س: هل هو مناسب للتركيب الخارجي في الدول الاسكندنافية؟

ج: نعم - IP65 وتم تصنيفه حتى -30 درجة مئوية. اتبع اتجاه التركيب الموجود في الدليل حتى لا يتجمع الماء عند مدخل الكابل.

س: ما هو الموصل المجهز؟

ج: النوع 2، المعيار الأوروبي. طول الكابل هو 5 أمتار كمعيار قياسي.

س: هل أحتاج إلى RCD إضافي؟

ج: تدمج الوحدة الكشف عن التيار المتبقي AC و 6mA DC. لا يزال يتعين على المُثبِّت الخاص بك التأكد من أن الحماية الأولية تتوافق مع لوائح الأسلاك المحلية.

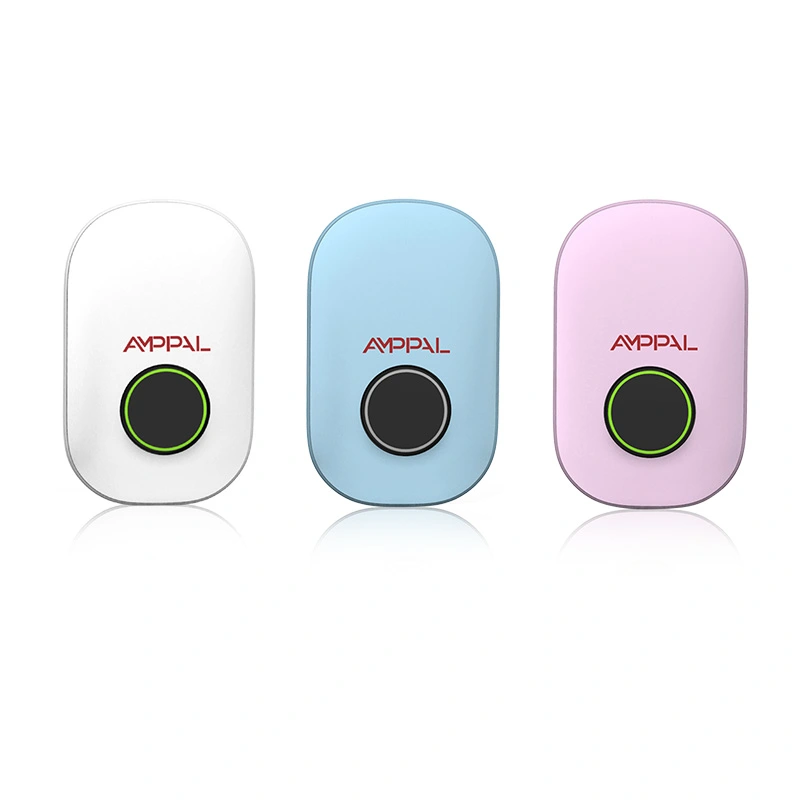

س: هل يمكنني الحصول على العلامة التجارية؟

ج: نعم - الشعار ولون الغلاف وعبوات التجزئة المطبوعة من 100 وحدة، مع مهلة تتراوح من 25 إلى 30 يوم عمل.
