شاحن AC EV محمول بقدرة 3.5 كيلو وات مع غطاء أكريليك للمنزل والسفر

ما هو هذا الشاحن في الواقع؟

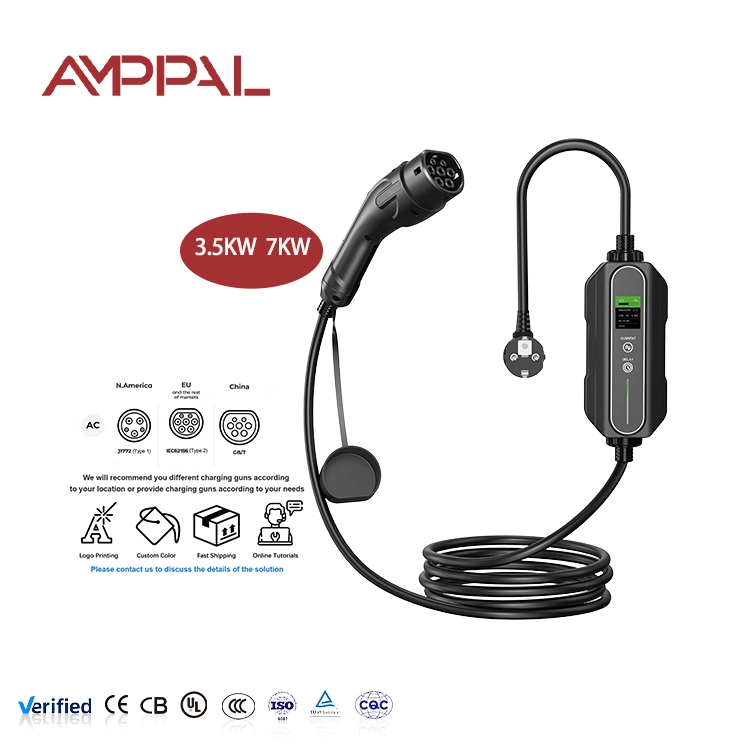

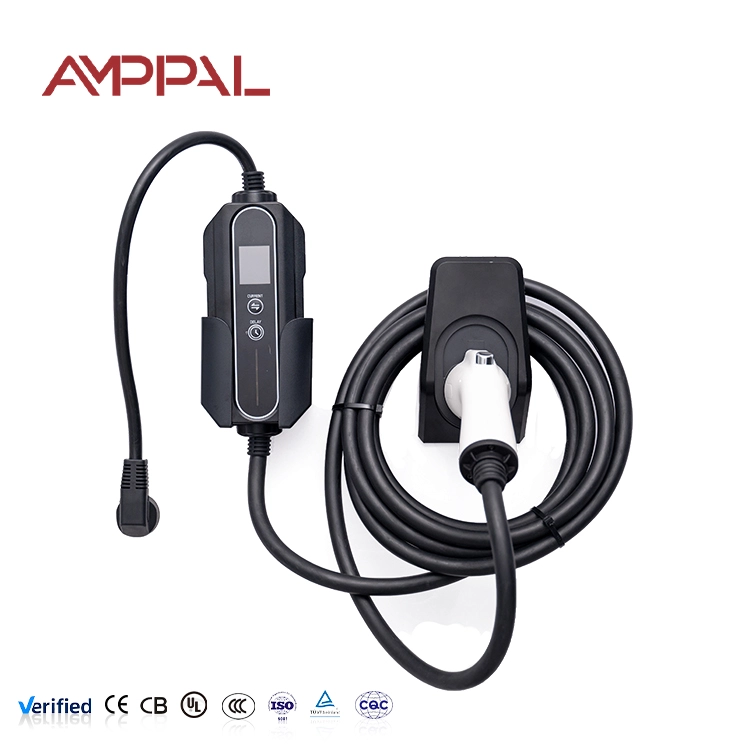

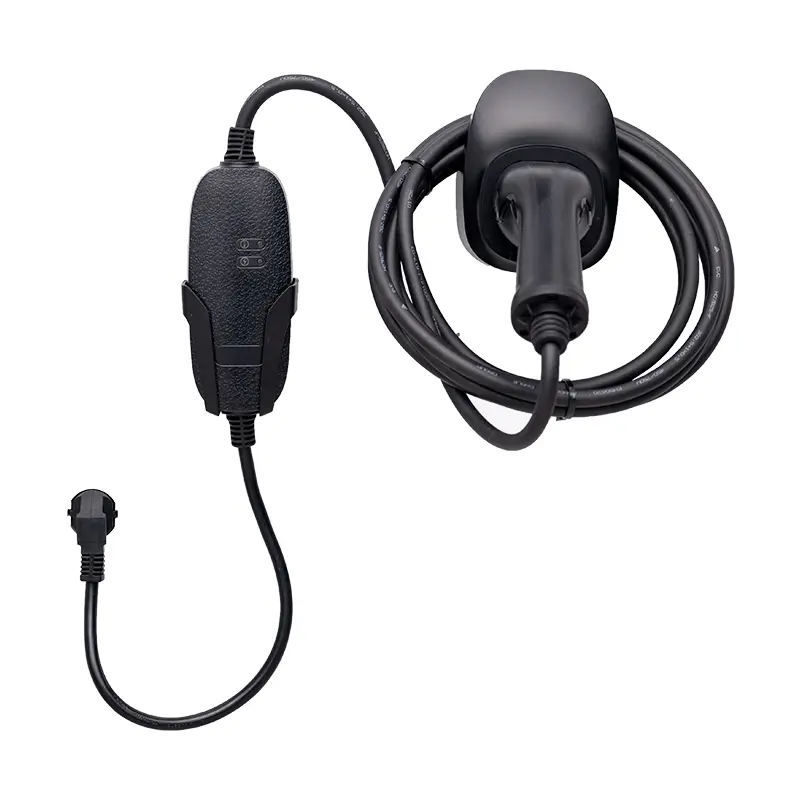

لا يجد معظم مالكي المركبات الكهربائية الشاحن إلا عندما يتم تثبيته على الحائط. هذا مختلف: شاحن AMPPAL 3.5kW المحمول AC EV المزود بغطاء أكريليك للمنزل والسفر (نوع لوحة الأكريليك، الموديل AF-AC-3.5kW) هو شاحن تحمله، وليس شاحنًا تقوم بتثبيته.

يوجد في الداخل نفس حاوية PC / ABS التي تستخدمها AMPPAL لصناديق الحائط الثابتة الخاصة بها، ولكن الوجه الأمامي عبارة عن لوحة أكريليك مصقولة مع قراءات LCD، والوحدة بأكملها تزن قليلاً بما يكفي للجلوس في زاوية صندوق السيارة خلف الإطار الاحتياطي.

فهو يسحب 16 أمبير من مقبس عادي 220 فولت تيار متردد ويوفر ما يصل إلى 3.5 كيلو واط للسيارة. وهذا بطيء وفقًا للمعايير الحديثة، وسنكون صادقين: هذه أداة احتياطية، وليست شاحنًا للسائق اليومي.

عندما يكون صندوق الحائط الرئيسي الخاص بك غير متصل بالإنترنت، أو أن وجهتك لا تحتوي على شاحن، أو عندما تقود سيارتك حيث يشاع الشحن العام، فإن هذا الصندوق يحول أي مقبس حائط إلى نقطة شحن. هذه هي الوظيفة التي يقوم بها على أفضل وجه.

لماذا يكسب شاحن صندوق السيارة مساحته

تأمين نطاق الطوارئ: البطارية الفارغة في محطة استراحة على الطريق السريع تكلف شاحنة سحب؛ يكلف شاحن صندوق السيارة مقبس الحائط وبضع ساعات.

يتم الشحن من المنافذ المنزلية العادية، لذلك لا تعتمد على البنية التحتية للشحن في التواجد أينما كنت.

يعد الإدخال 16 أمبير لطيفًا على الأسلاك المحلية ويعمل مع مقابس Schuko وUK وCN وUS من خلال محولات معتمدة.

توفر لوحة الأكريليك بالإضافة إلى شاشة LCD حالة واضحة في لمحة - شحن التيار ودرجة الحرارة ورموز الأعطال دون الحاجة إلى هاتف.

يتجاهل تصنيف IP55 الغبار ورذاذ المطر الذي من شأنه أن يقلق وحدة أقل متبقية في موقع المخيم أو ساحة البناء.

يعد الكابل الذي يبلغ طوله خمسة أمتار طويلًا بما يكفي للوصول من مقبس حول الزاوية إلى منفذ السيارة دون وصلة تمديد ثانية.

المواصفات الفنية

حيث تكسب وحدة النسخ الاحتياطي هذه الاحتفاظ بها

رحلات برية عبر مناطق ذات شبكات شحن غير مكتملة، حيث يكون مقبس الحائط الخاص بالفندق أو بيت الضيافة هو خيارك الوحيد طوال الليل.

مواقع التخييم والتخييم في عطلة نهاية الأسبوع التي تحتوي على وصلات كهربائية ولكن لا توجد معدات EVSE في الموقع.

زيارة الأقارب الذين لا يوجد في منزلهم شاحن ولا يوجد في شارعهم عمود عام على مسافة قريبة.

السيارات الثانية وسيارات الأسطول التي تتوقف في مواقع لا يكون فيها تركيب صندوق حائط ثابت منطقيًا من الناحية الاقتصادية.

المعارض التجارية والمعارض والمكاتب المؤقتة حيث تحتاج السيارة التجريبية إلى التعبئة ولكن المكان يمنع التركيبات الدائمة.

كيف يقوم صندوق التيار المتردد المحمول بشحن سيارتك

يتفاوض الشاحن مع السيارة عبر خط الإشارة من النوع 2 / GB/T قبل إغلاق الموصل. فقط عندما تؤكد السيارة أنها يمكن أن تقبل 16 أمبير، يتم تدفق الطاقة - لا يقوم الصندوق أبدًا بتفريغ التيار في المنفذ.

يقوم RCD من النوع A بالداخل بمراقبة التيار المتبقي، وتراقب الإلكترونيات الجهد والتردد بشكل مستمر. إذا انخفضت الشبكة إلى أقل من 176 فولت (220 فولت ناقص 20%)، تتوقف الوحدة مؤقتًا وتعيد المحاولة بدلاً من الضغط على الشاحن الموجود على اللوحة.

قم بتوصيل الصندوق بالحائط، وقم بتوصيل المسدس بالسيارة، وتمر شاشة LCD عبر مرحلة الاستعداد، والتوصيل، والشحن، والاكتمال. لا يوجد إعداد للتطبيق، ولا حساب، ولا بطاقة RFID. يضيف التحكم الاختياري في برنامج APP Mini المراقبة عن بعد والبدء المجدول.

تستغرق عملية إعادة الشحن الكاملة معظم اليوم، وبالتالي فإن النمط الواقعي هو: توصيل الطاقة طوال الليل أو أثناء نوبة العمل والقيادة بعيدًا مع استعادة مسافة 150-200 كيلومتر.

إصدار الشهادات وضمان الجودة

معتمدة من CQC وCE وTUV، حيث تحتفظ كل دفعة إنتاج بتقارير الاختبار المقابلة في ملف لفحص العميل.

تحصل كل وحدة على احتراق كامل لمدة 30 دقيقة في المصنع قبل التعبئة، وليس فحص عشوائي للعينات.

يتضمن التحقق من IP55 اختبار غرفة الغبار ورذاذ الماء على الوحدة المجمعة، بما في ذلك طبقات لوحة الأكريليك.

يتم تدوير المقاولين 10000 مرة في اختبار التحمل؛ تجتاز شاشة LCD ولوحة التحكم اختبار التعرض لرذاذ الملح لمدة 96 ساعة.

يغطي الاختبار الحراري نافذة التشغيل الكاملة من -30 درجة مئوية إلى +50 درجة مئوية في غرفة المناخ قبل تجميد التصميم.

إمكانية التتبع: يحمل كل شاحن رقمًا تسلسليًا يرتبط بسجلات الإنتاج والاختبار الخاصة به طوال فترة الضمان الكاملة.

كيف يبني AMPPAL هذا الشاحن

تبدأ العلبة كمركب PC/ABS مصبوب بالحقن على خطوط آلية تعمل AMPPAL جنبًا إلى جنب مع أتمتة FANUC وTRUMPF، في مصنع الشركة في يويهتشينغ بمقاطعة تشجيانغ - "عاصمة الأجهزة الكهربائية في الصين".

من هناك يتم تنفيذ التسلسل: قطع وثني الأقواس الداخلية باستخدام الحاسب الآلي، واللحام الموجي للوحة التحكم، والطلاء المطابق، والتجميع اليدوي للموصل وRCD، وتركيب لوحة الأكريليك، ومحطة اختبار على مرحلتين تغطي السلامة الكهربائية ومصافحة الاتصال.

تعمل أجهزة الشحن التي تعمل بالتيار المتردد والتيار المستمر على خطوط تجميع منفصلة، ​​وتتجاوز الطاقة السنوية للمصنع المليون وحدة. تأسست شركة AMPPAL في عام 2014 وقد قامت بتسليم أكثر من مليون وحدة شحن بشكل تراكمي منذ ذلك الحين.

يتم بعد ذلك حرق كل صندوق وتسلسله وتعبئته. بالنسبة للمنتج الذي يتم تنفيذ النقطة الأساسية فيه، فإن الخطوة الأخيرة مهمة: تقوم مراقبة الجودة بفحص المزلاج، وملمس المقبض، وتخفيف إجهاد الكابل قبل تسجيل الخروج.

هل 3.5 كيلو واط مناسب لك؟ (وعندما لا يكون كذلك)

اختر هذا الشاحن إذا كنت تمتلك بالفعل صندوق حائط ثابتًا في المنزل وتريد طبقة أمان ثانية محمولة للسفر؛ إذا كنت تستأجر ولا تستطيع تثبيت أي شيء دائم؛ أو إذا كنت تبيع أو توزع على العملاء في المناطق التي تكون فيها الرسوم العامة ضعيفة.

لا تختره إذا كان الشحن الوحيد الخاص بك سيتم وفقًا لجدول زمني صارم — إذا كان يجب على السيارة أن تقطع مسافة 300 كيلومتر خلال الليل كل ليلة، فلن تتمكن هذه الوحدة فعليًا من توفير ذلك، ولن تغيرها أي برامج ثابتة.

لا تختاره إذا كنت بحاجة إلى إمكانية ثلاثية المراحل لموقع تجاري أوروبي؛ هذه وحدة أحادية الطور حسب التصميم.

بالنسبة لمعظم مالكي السيارات الخاصة، فإن الحساب الصادق هو: 3.5 كيلو واط تعني تقريبًا 14-16 كيلومترًا من المدى لكل ساعة شحن. إذا كان هذا الرقم لا يناسب حياتك، فانتقل إلى الطرازات المحمولة بقدرة 7 كيلو وات أو 11 كيلو وات من نفس العائلة.

لماذا يختار المشترون AMPPAL على الصندوق العام

مصنع حقيقي، أناس حقيقيون: AMPPAL هي شركة متخصصة "عملاقة صغيرة" على المستوى الوطني تضم أكثر من 260 موظفًا ومصنع إنتاج خاص بها في يويهتشينغ.

يتم التسليم خلال 15-20 يوم عمل للنماذج القياسية، مع التعامل مع العلامات التجارية والتعبئة والتغليف الخاصة بشركة OEM في نفس الدورة.

الحد الأدنى المنخفض للطلبات لمنتج مثل هذا - يمكنك التحقق من صحة السوق بدفعة أولى صغيرة بدلاً من الحاوية.

خيارات مخصصة: شعارك على لوحة الأكريليك، وأطوال الكابلات المخصصة، ومعايير التوصيل المختلفة لسوق وجهتك.

المستندات المطلوبة: شهادات CE/TUV/CQC وتقارير الاختبار والأوراق التجارية المعدة للتخليص الجمركي في أكثر من 40 دولة تصدير.

التعبئة والتغليف والشحن

يتم شحن الوحدة في صندوق جاهز للبيع بالتجزئة - حيث يتم بيع معظم الأجهزة المحمولة بقدرة 3.5 كيلو وات عبر الإنترنت، لذلك يجب أن تتحمل العبوة شبكة البريد السريع وتظل تبدو لائقة على الرف. يبلغ وزن الصندوق الفردي حوالي 6-8 كجم بما في ذلك الكابل الذي يبلغ طوله 5 أمتار، مما يحافظ على انخفاض تكاليف البريد السريع.

بالنسبة للطلبات الأكبر حجمًا، يتم وضع صناديق البيع بالتجزئة في علب كرتون للتصدير ثم على المنصات، 80-120 وحدة لكل حاوية 20 قدمًا اعتمادًا على حجم الكرتون، مع المنصات المغلفة بشكل ممتد ومعلمة وفقًا لتعليماتك.

نظرًا لأن الشاحن خفيف ومضغوط، فإن الشحن الجوي يعد خيارًا واقعيًا للطلبات العاجلة أو الصغيرة؛ ينطبق الشحن البحري على الحاويات الكاملة. نحن نقدم الفاتورة التجارية وقائمة التعبئة والشهادات اللازمة لجمارك الوجهة.

ما بعد البيع والضمان

ضمان لمدة عامين يغطي عيوب التصنيع في إلكترونيات الشحن والغلاف ومجموعة الكابلات.

قطع الغيار المخزنة للوحات التحكم ووحدات LCD والكابلات؛ يتم شحن قطع الغيار خلال 5 أيام عمل من التأكيد.

تشخيص مجاني عن بعد: أرسل لنا رمز خطأ شاشة LCD وسيرشدك مهندسونا خلال عملية الإصلاح قبل أي إرجاع.

يتم إصدار تحديثات البرامج الثابتة وبرنامج APP Mini من خلال بوابة المصنع طوال عمر المنتج.

نصيحة الصيانة: حافظ على لوحة الأكريليك خالية من المنظفات الكاشطة، وامسحها بقطعة قماش ناعمة، وخزن الوحدة جافة عند عدم الاستخدام.

ملاحظات الاستخدام: الخطأ مقابل الصواب

خطأ: يؤدي تمديد السلسلة التعاقبية إلى الوصول إلى مقبس على بعد 20 مترًا. على اليمين: استخدم امتدادًا واحدًا عالي التحمل بقدرة 16 أمبير مُصنف للاستخدام الخارجي، غير ملفوف بالكامل.

خطأ: ترك الشاحن ملفوفًا في صندوق السيارة الرطب لعدة أشهر مع افتراض أنه لا يزال يعمل. على اليمين: قم بإجراء اختبار شحن سريع كل شهرين واحتفظ به في كيس جاف.

خطأ: يتم توصيله بمنفذ يغذي العديد من مكيفات الهواء ويتوقع أن يكون التيار ثابتًا عند 16 أمبير. على اليمين: استخدم دائرة مخصصة أو قم بالشحن عندما يكون الحمل منخفضًا.

خطأ: إدخال القابس في مقبس غير متوافق باستخدام محول مرتجل. على اليمين: اطلب إصدار القابس الصحيح أو المحول المعتمد لبلدك.

الخطأ: ترك الكابل يسحب عبر الحواف الحادة أو إغلاق الصندوق عليه. على اليمين: قم بلف الكابل بشكل غير محكم واستخدم الحزام المرفق.

ماذا يقول العملاء بعد أشهر من الاستخدام

أفاد مستورد نرويجي للمعدات الخارجية يقوم بتخزين هذه الكبائن الشتوية أن تصنيف -30 درجة مئوية كان العامل الحاسم: "يشحن العملاء في كبائن التزلج مع إيقاف تشغيل مولدات الديزل، ويبدأ الصندوق عند -20 درجة مئوية في كل مرة." يتكثف الوجه الأكريليكي في الداخل إذا قمت بإحضاره مباشرة من البرد إلى سيارة دافئة، لذلك نطلب من المشترين الانتظار لمدة عشر دقائق قبل توصيله.'

استخدم مالك سيارة كهربائية فرنسي الصندوق باعتباره الشاحن الوحيد له لمدة عام أثناء إقامته في شقة بها مقبس شرفة. حكمه الصادق: "إنه بطيء، لكنه يشحن كل ليلة دون أن يفشل". شاشة LCD هي الجزء الذي يعجبني، حيث يمكنني رؤية درجة الحرارة والتيار بدلاً من الوثوق في تطبيق الهاتف. الكابل متصلب في الشتاء، وهذا هو شكواي الوحيدة.

يحتفظ أحد تجار السيارات المستعملة في دولة الإمارات العربية المتحدة بواحدة في كل سيارة توصيل: "عندما أبيع سيارة كهربائية مستعملة، غالبًا ما لا يكون لدى المالك الجديد شاحن بعد. أقوم بتسليم السيارة ببطارية كاملة مشحونة من هذا الصندوق ويشتري العميل مني نفس الوحدة. لقد حلت هذه المشكلة اللوجستية التي واجهتني لسنوات.

التعليمات

س: هل يمكن لهذا الشاحن العمل مع أي EV؟

ج: إنه يعمل مع مركبات النوع 2 وGB/T؛ يمكن تكوين الموصل الموجود على جانب السيارة في وقت الطلب للسوق الخاص بك.

س: ما المدة اللازمة لشحن بطارية نموذجية بقدرة 60 كيلووات في الساعة؟

ج: حوالي 17 ساعة من الفراغ؛ خطط لذلك كرسوم ليلية أو يوم عمل، وليس توقفًا سريعًا.

س: هل تحتاج إلى تركيب احترافي؟

ج: لا، فهو يتم توصيله بمقبس حائط مصنف لـ 16 أمبير؛ هذا هو التثبيت بأكمله.

س: ماذا يحدث إذا كان جهد المقبس منخفضًا؟

ج: تتوقف الوحدة مؤقتًا عن 176 فولت وتستأنف العمل تلقائيًا عند استعادة الشبكة.

س: هل يستحق برنامج APP Mini الاختياري ذلك؟

ج: يضيف المراقبة عن بعد والشحن المجدول؛ تخطيها إذا كنت تريد فقط بساطة التوصيل والشحن.

س: هل يمكن شحنه أثناء المطر ؟

ج: الوحدة حاصلة على تصنيف IP55 لرش الماء، ولكن حافظ على جفاف المقبس ووصلات القابس.

س: ما هي المقابس المتوفرة؟

ج: يمكن تركيب معايير Schuko، UK، CN، US وغيرها في المصنع.

س: كيف يختلف عن موديل 7 كيلو واط؟

ج: يحتاج 7 كيلو واط إلى دائرة 32 أمبير ويتم شحنه بسرعة مضاعفة تقريبًا؛ يعمل 3.5 كيلو واط على أي مقبس قياسي 16 أمبير.
