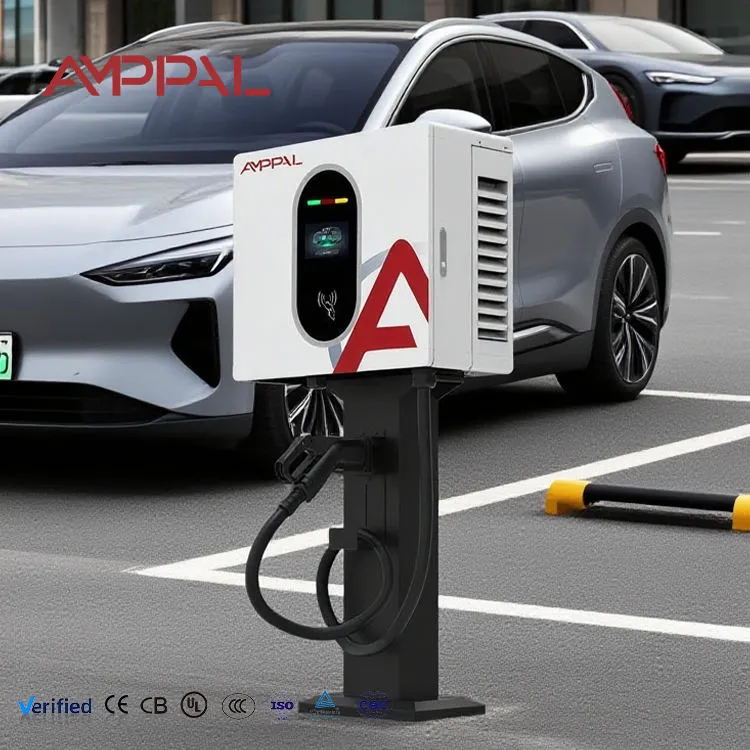

محطة شحن EV سريعة مثبتة على الحائط بقدرة 20 كيلو وات لمواقف السيارات التجارية

نقطة الدخول إلى شحن التيار المستمر ثلاثي المراحل

AF-DC-020-B-A-O-2-H هو المكان الذي يبدأ فيه نطاق التيار المستمر ثلاثي المراحل. إنه يسحب تيار متردد 380 فولت، ويحول داخليًا، ويوفر 0-67 أمبير في أي مكان بين 200 فولت و1000 فولت تيار مستمر. سقف الجهد هذا هو التفاصيل الجديرة بالملاحظة - عادةً ما يتم حجز 1000 فولت للخزائن الأكبر حجمًا، وهذا يعني أن هذه الوحدة الصغيرة لا يزال بإمكانها التحدث إلى منصات المركبات 800 فولت التي قد يرفضها الشاحن الأرخص بـ 500 فولت تمامًا.

من الناحية المادية، فهو عبارة عن صندوق مقاس 450 × 660 × 240 مم مثبت على حامل حائط. لا توجد قاعدة، ولا صب أساس، ولا يوجد خندق كابل عبر موقف السيارات. بالنسبة للموقع الذي يحتوي بالفعل على طاقة ثلاثية الطور على الحائط، عادة ما يكون التثبيت مهمة لمدة نصف يوم لاثنين من كهربائيين.

لقد صممنا هذا النموذج للمشترين الذين يحتاجون إلى سرعة التيار المباشر ولكن لا يمكنهم تبرير خزانة بقدرة 60 كيلووات - الفنادق الصغيرة وورش العمل وخلجان خدمات الوكلاء وأي شخص يختبر الشحن المدفوع قبل التوسع.

خيارات التصميم وراء منصة 20 كيلو واط

سقف خرج 1000 فولت على وحدة بقدرة 20 كيلو وات: نادر في فئة الطاقة هذه. إنه يثبت الشراء في المستقبل مقابل المركبات ذات التصميم المعماري 800 فولت التي تصل إلى السوق الخاص بك.

تصنيف مستمر 0-67A: يظل التيار ثابتًا عبر نطاق الجهد بأكمله بدلاً من خفضه عند الطرف العلوي، وهو المكان الذي تفقد فيه وحدات الميزانية الأداء بهدوء.

دقة قياس المستوى 1.0: قياس درجة الفواتير، بحيث تكون أرقام الإيرادات ثابتة إذا اعترض العميل على الرسوم.

حاوية مشتركة مقاس 450 × 660 × 240 مع موديلات 30 كيلو وات و40 كيلو وات: مخزون واحد لقطع الغيار، وقالب تركيب واحد، وثلاثة مستويات للطاقة. مفيد إذا قمت بتوسيع الموقع لاحقًا.

شاشة تعمل باللمس مقاس 4.3 بوصات: أصغر من الشاشة مقاس 7 بوصات الموجودة على وحداتنا الأرضية، وقد تم اختيارها عمدًا - زجاج أقل قابل للتشقق، وتكلفة استبدال أقل، ومساحة كافية للحالة والتعريفة.

الوصول إلى البطاقة وQR وكلمة المرور مدمجان: لا توجد وحدة تحكم وصول منفصلة للشراء أو الأسلاك.

المواصفات الفنية

المواقع التي تناسب صندوق الحائط بقدرة 20 كيلو وات

مواقف السيارات الخاصة بالفنادق والشقق الفندقية: يقوم الضيوف بركن سياراتهم لساعات؛ تنتج 20 كيلووات ما يقرب من 20 كيلووات في الساعة في الساعة، وهو ما يكفي للشحن الكامل طوال الليل وتعبئة إضافية مفيدة على العشاء.

أماكن خدمة الوكيل: قم بإحضار سيارة العميل من 30% إلى 80% أثناء موعد الخدمة دون ربط حجرة الطاقة العالية.

المستودعات التجارية الخفيفة: ثلاث أو أربع وحدات على لوحة واحدة ثلاثية الطور تناسب أسطول الشاحنات الصغيرة الذي يعود في أوقات متداخلة.

مباني المكاتب التي توفر خدمة شحن الموظفين: وقت المكوث الذي يمكن التنبؤ به والذي يصل إلى ثماني ساعات يجعل الطاقة العالية غير ضرورية ومهدرة.

ساحات البلدية والمرافق: حاوية IP54 قوية، نطاق تشغيل يتراوح من -25 درجة مئوية إلى +50 درجة مئوية، ولا توجد أجزاء متحركة للخدمة خارج نطاق المراوح.

داخل سلسلة الطاقة

يمر الإدخال ثلاثي الطور عبر مرشح EMI ومانع الصواعق إلى مقوم نشط، وهو ما يبقي عامل الطاقة مرتفعًا والتشوه التوافقي منخفضًا. يظهر تصميم المقوم السيئ على فاتورة الكهرباء الخاصة بك كعقوبات على الطاقة التفاعلية قبل وقت طويل من ظهوره كخطأ.

من ناقل التيار المستمر، يقوم محول تيار مستمر/تيار مستمر معزول بتتبع الجهد الذي يطلبه نظام إدارة البطارية. ونظرًا لأن الإخراج يتم تنظيمه وفقًا للمستوى 1.0 من الدقة، فإن رقم الطاقة الموجود على الشاشة يطابق ما تم إدخاله فعليًا في العبوة بشكل وثيق بما يكفي لإعداد الفواتير التجارية.

الحماية عبارة عن طبقات وليست فردية: مراقبة العزل قبل إغلاق الموصل، والكشف المستمر عن التيار المتبقي أثناء الجلسة، والتراجع عن درجة الحرارة الزائدة في الوحدة، وإيقاف ميكانيكي للطوارئ يقطع ملف الموصل مباشرة بدلاً من مطالبة البرنامج الثابت بالقيام بذلك.

ما نختبره قبل أن يترك الخط

مقاومة العزل الكهربائي ومقاومة العزل بنسبة 100% من الوحدات - ليست خطة لأخذ العينات.

التحقق من القياس مقابل جهاز قياس مرجعي تمت معايرته لتأكيد مطالبة الدقة بالمستوى 1.0.

نقع كامل الحمل بقدرة 20 كيلو وات مع التصوير الحراري للوحدة ومفاصل قضيب التوصيل؛ يظهر عزم الدوران السائب هنا كنقطة ساخنة.

توقيت الاستجابة للتوقف في حالات الطوارئ، يتم فحصه فعليًا في كل وحدة.

التحقق من الرش والغبار وفقًا لمعيار IP54 على عينات الإنتاج من كل دفعة، بالإضافة إلى رش الملح لمدة 96 ساعة على تشطيب العلبة.

الامتثال للمعيارين EN IEC 61851-1 و61851-23؛ وثائق CE تشحن مع البضائع.

المراحل الثماني لبناء هذا الشاحن

المرحلة 1 - مدخلات المكونات: يتم التحقق من وحدات المقوم والموصلات والعدادات والموصلات مقابل ورقة البيانات قبل إدخال المخزون.

المرحلة 2 - الصفائح المعدنية: يتم تشكيل العلبة باستخدام الحاسب الآلي وضغط الفرامل؛ هندسة الحافة المتسقة هي ما يجعل حشية الباب محكمة الغلق.

المرحلة 3 - اللحام: اللحام الآلي على المفاصل الهيكلية من أجل التكرار.

المرحلة 4 - تشطيب السطح: إزالة الشحوم، الفوسفات، طبقة مسحوق إلكتروستاتيكية، المعالجة بالفرن.

المرحلة 5 - التجميع الكهربائي: تركيب الوحدات والقضبان والأحزمة؛ تم عزم كل محطة طاقة وفقًا للمواصفات ووضع علامة عليها.

المرحلة 6 - البرامج الثابتة والمعايرة: تحميل البرامج، ومعايرة أجهزة استشعار الجهد والتيار، والتحقق من جهاز القياس.

المرحلة 7 - اختبار التشغيل والسلامة: التشغيل بحمولة كاملة مع المراقبة الحرارية، ثم بطارية الأمان.

المرحلة 8 - التعبئة والمنصة: كرتون محمي بالرغوة، حاجز الرطوبة، منصة التصدير.

20 كيلووات أو 30 كيلووات أو 40 كيلووات — قراءة التقييم الحالي

تشترك هذه النماذج الثلاثة في حاوية واحدة وتختلف بشكل رئيسي في تيار الإخراج: 67 أمبير، 100 أمبير و133 أمبير على التوالي. نظرًا لأن وقت الشحن يعتمد على التيار عند جهد حزمة معين، فإن الفرق العملي واضح ومباشر - سيارة بقدرة 60 كيلووات في الساعة تستغرق حوالي ثلاث ساعات عند 20 كيلووات، وساعتين عند 30 كيلووات، وتسعين دقيقة عند 40 كيلووات.

اختر 20 كيلووات عندما تكون مدة المكوث أربع ساعات أو أكثر ويكون اتصال الشبكة لديك متواضعًا. إنه يسحب ما يقرب من 30 أمبير لكل مرحلة، والتي تمتصها معظم الإمدادات التجارية الصغيرة دون ترقية.

يمكنك نقل ما يصل إلى 30 كيلووات أو 40 كيلووات عندما تتحول مواقف السيارات بشكل أسرع، أو عندما تقوم بشحن الشاحنات ذات العبوات الأكبر حجمًا. ضع في اعتبارك جانب العرض: 40 كيلو واط يسحب حوالي ضعف تيار الإدخال البالغ 20 كيلو واط، وهذا غالبًا ما يحدد الإجابة بدلاً من سعر الشاحن.

حيث نختلف عن الوحدات الأرخص بقدرة 20 كيلووات

نطاق الجهد: تتوقف العديد من الوحدات بقدرة 20 كيلو وات عند 500 فولت أو 750 فولت. يصل جهدنا إلى 1000 فولت، لذلك يظل يعمل عند وصول مركبات 800 فولت.

القياس: دقة المستوى 1.0 كمعيار قياسي بدلاً من خيار التكلفة المضافة.

مرونة الموصل: CCS1، وCCS2، وCHAdeMO، وGB/T، وNACS كلها متاحة على نفس النظام الأساسي - فأنت لست مقيدًا بسوق تصدير واحدة.

الأجزاء المشتركة عبر 20/30/40 كيلووات: عدد أقل من قطع الغيار المتوفرة في المخزون إذا كنت تدير موقعًا مختلطًا.

المهلة الزمنية 15-20 يوم عمل قياسي؛ 25-30 مع علامة تجارية مخصصة. موك هو 1 وحدة قياسية، 50 وحدة للون أو الشعار المخصص.

تصدير التعبئة والشحن

يتم شحن الوحدات بشكل فردي في علب كرتونية مكونة من خمس طبقات مع رغوة EPE وبطانة بولي محكمة الغلق بمادة مجففة. تبلغ أبعاد الكرتون حوالي 540 × 750 × 330 مم مع وزن إجمالي يقارب 42 كجم، لذا فإن الوحدة الواحدة عبارة عن مصعد لشخصين.

تتلاءم اثنتا عشرة وحدة مع منصة تصدير قياسية، مربوطة وملفوفة بشكل ممتد على خشب معالج بالحرارة وخالي من التبخير. تستوعب الحاوية التي يبلغ طولها 20 قدمًا ما يقرب من 96 وحدة على منصات نقالة.

شروط التجارة: EXW، FOB Ningbo أو Shanghai، CIF، وDDP لمعظم الوجهات الأوروبية والخليجية. أوامر عينة عادة ما تذهب عن طريق الجو أو البريد السريع في 5-7 أيام؛ تتبع شحنات الحاويات جداول الإبحار العادية. تتضمن مستندات التصدير الفاتورة وقائمة التعبئة وCE DoC وتقرير اختبار الوحدة.

شروط الخدمة

ضمان لمدة عامين على الوحدة الكاملة بما في ذلك وحدات الطاقة والعداد والموصلات والشاشة.

التشخيص عن بعد القائم على OCPP حيث يكون الموقع متصلاً؛ نقرأ سجل الأخطاء بدلاً من التخمين من الوصف.

يتم إرسال قطع الغيار خلال 48 ساعة من تأكيد الخطأ، وخلال 3-5 أيام عمل أثناء النقل عبر البريد السريع.

مجموعة قطع غيار اختيارية لما قبل الشحن - وحدة احتياطية ومجموعة موصلات - والتي عادة ما يأخذها الموزعون الذين يخدمون المناطق النائية.

دليل التثبيت ومخطط الأسلاك وقائمة التحقق من التشغيل باللغة الإنجليزية؛ لغات أخرى عند الطلب لأوامر الحجم.

خمسة أخطاء في التشغيل تستحق تجنبها

خطأ: تغيير حجم القاطع الأولي إلى مخرج الشاحن بالكيلوواط. على اليمين: حجم تيار الإدخال - حوالي 30 أمبير لكل مرحلة عند التحميل الكامل، بالإضافة إلى الهامش.

خطأ: تركيب الوحدة على جدار فاصل مجوف. على اليمين: يتم تركيبه على البناء أو الإطار الفولاذي. يزن حوالي 38 كجم قبل الكابل.

خطأ: ترك دوران الطور دون تحديد. اليمين: التحقق من التسلسل عند التشغيل؛ يقوم المقوم النشط بالإبلاغ عن خطأ بدلاً من تشغيله، ويمكن تجنب هذا الاستدعاء.

خطأ: سد مسار فتحة التهوية باستخدام علبة الكابلات الموجودة فوقها مباشرةً. على اليمين: احتفظ بمسافة 300 مم من الأعلى والأسفل لتدفق الهواء.

خطأ: ضبط التعرفة قبل التأكد من قراءة العداد مقابل حمل معروف. على اليمين: تحقق مرة واحدة عند بدء التشغيل - تساعد دقة المستوى 1.0 فقط إذا تم تكوين التعريفة بشكل صحيح.

ملاحظات من عمليات التثبيت بالموقع

قام فندق مكون من 32 غرفة خارج كراكوف بتركيب أربع وحدات في موقف سيارات خلفي في عام 2025. وقال مسؤول الصيانة الخاص به إن العامل الحاسم لم يكن السعر، بل التثبيت على الحائط - سطح موقف السيارات مؤجر ولم يُسمح لهم بصب الأساسات للخزائن الأرضية.

يدير مشغل تأجير الشاحنات في ماليزيا ست وحدات عبر فرعين. لقد أبلغوا عن مشكلة حقيقية واحدة في السنة الأولى: التكثيف على الشاشة أثناء صباح الرياح الموسمية، وتم حلها عن طريق نقل وحدتين تحت المظلة الحالية بدلاً من أي تغيير في الأجهزة.

وقد علق أحد المقاولين الكهربائيين في دولة الإمارات العربية المتحدة والذي قام بتركيب أكثر من ثلاثين من هذه الأجهزة بأن العلبة المشتركة عبر 20/30/40 كيلوواط تبسط عمله - نفس الشريحة، نفس مدخل الكابل، نفس خطوات التشغيل بغض النظر عن مستوى الطاقة الذي طلبه العميل.

أسئلة يطرحها المشترون قبل الطلب

س: ما هي قدرة التوريد التي أحتاجها؟

ج: حوالي 30 أمبير لكل مرحلة على تغذية ثلاثية الطور 380 فولت عند الإخراج الكامل. تأكد من أن اللوحة الخاصة بك لديها مساحة رأسية قبل الطلب.

س: هل نطاق 1000 فولت يعني أنه يشحن سيارات 800 فولت بسرعة؟

ج: يعني أنها تشحنهم بالكامل، بقدرة 20 كيلو واط. تحتاج المنصات عالية الجهد إلى مجموعتنا التي تزيد عن 120 كيلووات من أجل جلسات سريعة حقًا.

س: هل العداد دقيق بما يكفي لإصدار فاتورة للعملاء؟

ج: نعم، المستوى 1.0. تحقق من الحمل المرجعي عند التشغيل وقم بتكوين التعريفة الخاصة بك وفقًا لذلك.

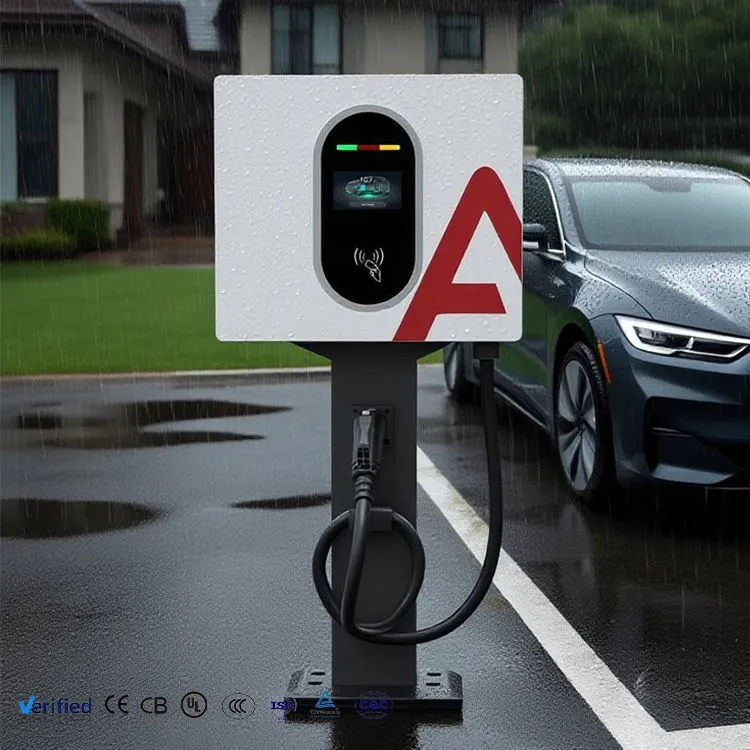

س: هل يمكنني تركيبه في الخارج بدون مظلة؟

ج: IP54 يسمح بذلك. لا تزال المظلة تعمل على إطالة عمر الشاشة والحشية، خاصة في المناخات ذات الأشعة فوق البنفسجية العالية أو الرياح الموسمية.

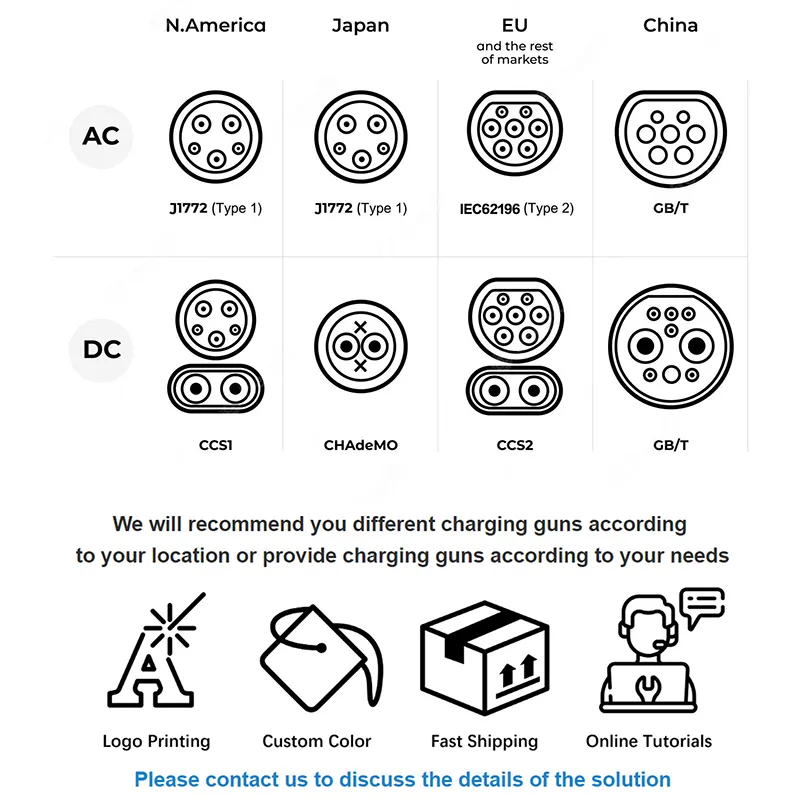

س: ما هو الموصل الذي يجب أن أحدده؟

ج: CCS2 لأوروبا ومعظم دول الشرق الأوسط، CCS1 أو NACS لأمريكا الشمالية، GB/T للصين، CHAdeMO حيث تكون الموديلات اليابانية القديمة شائعة.

س: هل يمكنني ترقية وحدة بقدرة 20 كيلو وات إلى 30 كيلو وات لاحقًا؟

ج: لا، تختلف وحدات الطاقة. اطلب التقييم الذي تحتاجه؛ كون العلبة متطابقة لا تجعل الإلكترونيات قابلة للتبديل.

س: ما مدى الضوضاء في بيئة سكنية؟

ج: يتم تبريده بالمروحة والتحكم في سرعته. عند التحميل الجزئي يكون هادئًا؛ عند التحميل الكامل المستمر، توقع ضوضاء مسموعة من المروحة مشابهة لوحدة تكييف الهواء الخارجية.

س: ماذا يوجد في الصندوق؟

ج: الشاحن، وحامل الحائط، وكابل الشحن والمسدس، ودليل التثبيت، وشهادة الاختبار. طول الكابل هو 5 أمتار كمعيار قياسي.
