شاحن سريع 7kW مثبت على الحائط DC EV للمنزل ومكان العمل

ما هو صندوق الحائط DC بقدرة 7 كيلو وات في الواقع؟

معظم أجهزة الشحن بقدرة 7 كيلو واط التي تجدها هي عبارة عن صناديق جدارية تعمل بالتيار المتردد. هذا ليس كذلك. يقوم AF-DC-7-B-A-O-4-H بتحويل الطاقة داخل الشاحن ويدفع التيار المستمر مباشرة إلى حزمة البطارية، متجاوزًا الشاحن الموجود على متن السيارة تمامًا. هذا الاختلاف الوحيد يهم أكثر مما يوحي به رقم الكيلوواط.

لماذا يهم؟ يتم شحن الكثير من المركبات بشاحن داخلي بقدرة 3.3 كيلو واط. قم بتوصيلها بصندوق تيار متردد بقدرة 7 كيلو وات وستظل تسحب 3.3 كيلو وات فقط - نصف سعتك في وضع الخمول. قم بتغذية نفس السيارة بقدرة 7 كيلو وات من التيار المستمر، وسوف تستهلك 7 كيلو وات كاملة، لأن عنق الزجاجة قد انتهى. تستفيد أكثر من غيرها الشاحنات اللوجستية الكهربائية والمركبات الكهربائية منخفضة السرعة والنماذج القديمة المزودة بشواحن ضعيفة.

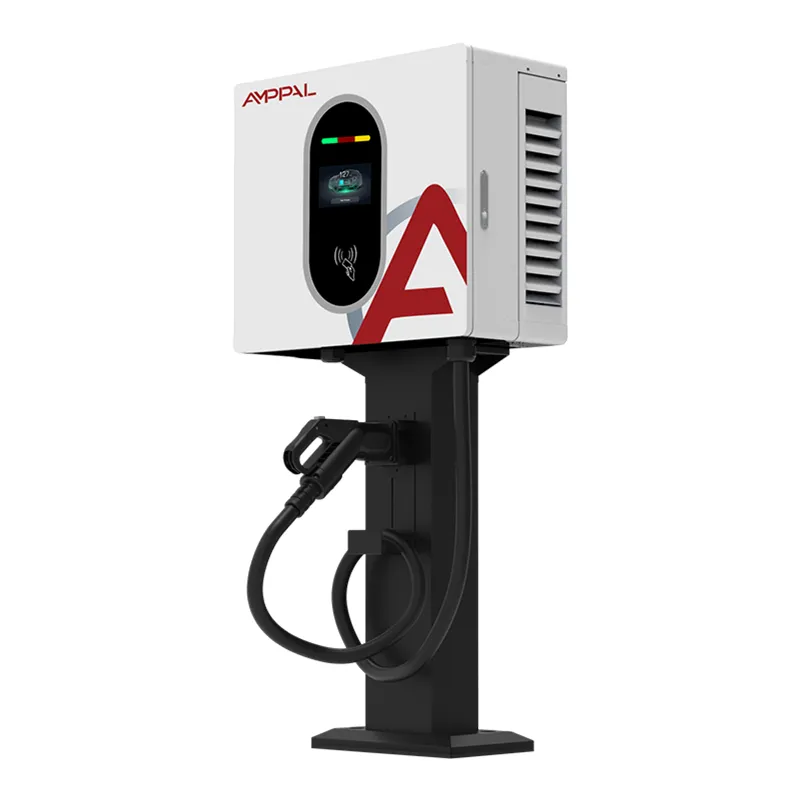

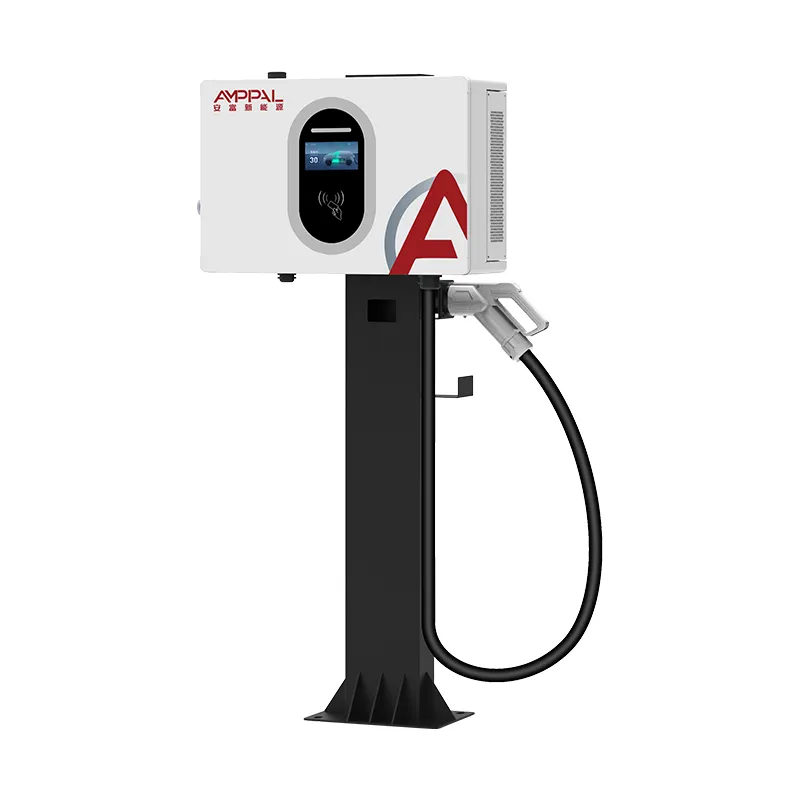

يعمل الشاحن السريع المثبت على الحائط DC EV بقدرة 7 كيلو واط للمنزل ومكان العمل على تشغيل مصدر عادي أحادي الطور AC220V، لذا يمكنك تثبيته في حالة عدم توفر طاقة ثلاثية الطور. يتم الحفاظ على الوزن والعمق منخفضين (بعمق 92 مم) بحيث يتم تثبيته بشكل مسطح على الحائط دون أن يتآكل في ساحة انتظار السيارات.

حيث يتفوق شاحن التيار المستمر بقدرة 7 كيلو وات على صندوق تيار متردد بقدرة 7 كيلو وات

لا توجد اختناقات في الشاحن المدمج: ينتقل خرج التيار المباشر مباشرة إلى العبوة، لذا فإن المركبات المزودة بشواحن مدمجة بقدرة 3.3 كيلووات لا تزال تتلقى 7 كيلووات كاملة.

صديق لمرحلة واحدة: يعمل على تيار متردد 220 فولت ±15%. لا يوجد تطبيق على ثلاث مراحل، ولا ترقية للمحولات، ولا انتظار شركة المرافق.

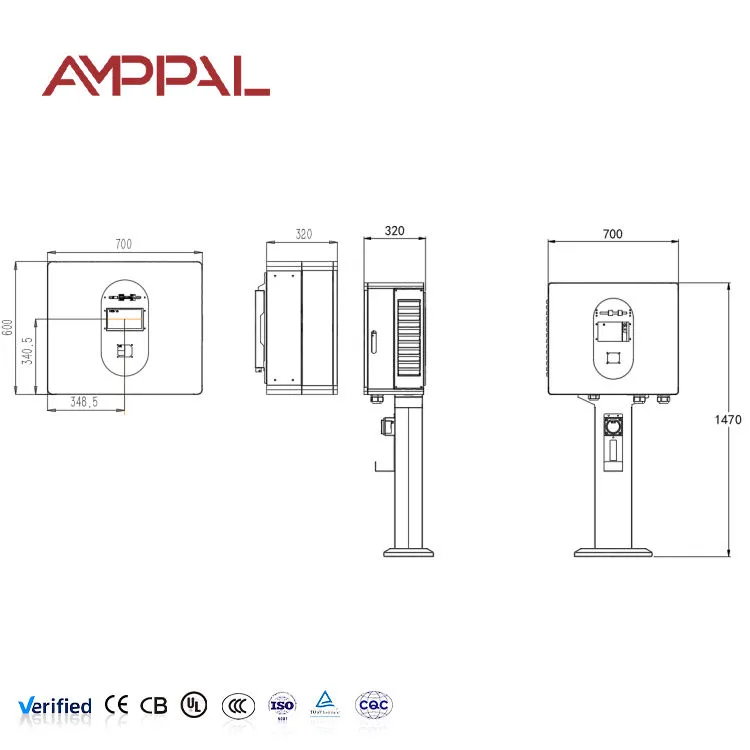

شكل نحيف 92 مم: بأبعاد 540 × 320 × 92 مم، يكون أقرب إلى الجدار من معظم وحدات التيار المستمر، مما يجعل المرائب والأزقة الضيقة قابلة للاستخدام.

نافذة عريضة 200-750 فولت تيار مستمر: تغطي سيارات LSEV ذات الجهد المنخفض ومنصات الركاب القياسية 400 فولت من وحدة واحدة.

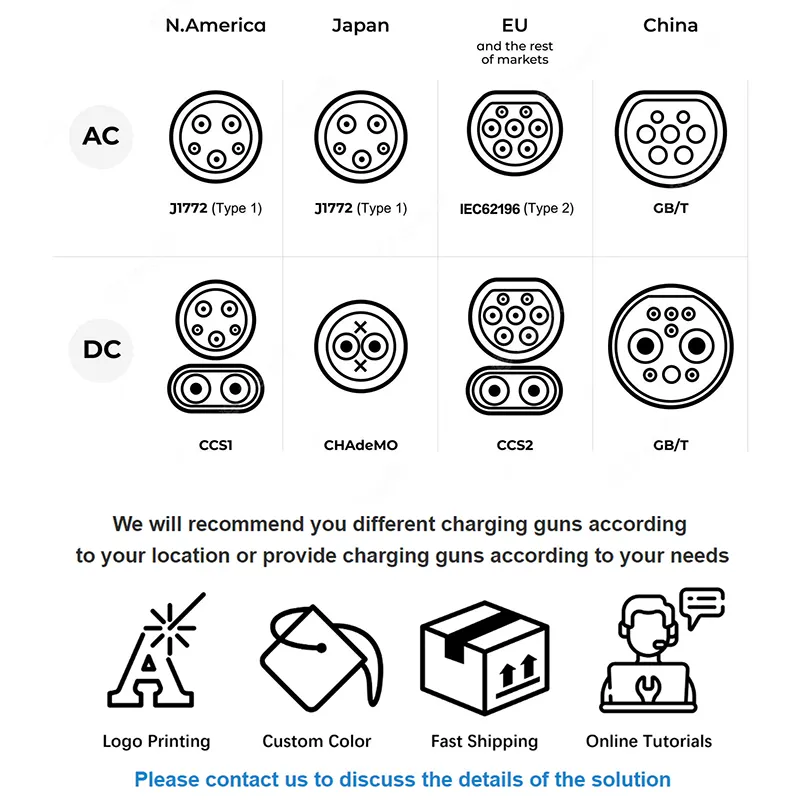

تغطية كاملة للموصل: CCS1، CCS2، CHAdeMO، GB/T وNACS. اختر البندقية في وقت الطلب؛ تبقى الأجزاء الداخلية كما هي.

متصل بالشبكة من اليوم الأول: 4G بالإضافة إلى OCPP 1.6j يعني أنه يمكنك إصدار الفواتير والمراقبة والتحديث عن بعد حتى في موقع لا يوجد به خط إنترنت ثابت.

المواصفات الفنية

من يشتري هذه الوحدة ولماذا

أصحاب الفيلات والمنازل التي لديهم شاحن داخلي ضعيف: يمكنك الحصول على سرعة التيار المستمر في المنزل دون ترقية اتصال الشبكة.

مشغلو الخدمات اللوجستية الصغيرة: شاحنات كهربائية متوقفة طوال الليل في مستودع مزود بإمداد أحادي الطور فقط. تغطي اثنتان أو ثلاث من هذه الوحدات أسطولًا صغيرًا.

المحلات التجارية على جانب الطريق وبيوت الضيافة ومحطات الوقود الريفية: طريقة منخفضة التكلفة لتقديم خدمة شحن التيار المستمر المدفوعة كخدمة جانبية. تتولى وحدة 4G إعداد الفواتير.

يقوم مديرو العقارات بتجربة شحن المركبات الكهربائية: رخيص بما يكفي للتجربة في مبنى واحد قبل الالتزام بطرح 60 كيلوواط+.

يخدم الموزعون الأسواق التي تكون فيها الطاقة ثلاثية الطور نادرة: منتج DC يتم تركيبه في أي مكان تقريبًا.

كيف يعمل التحويل

يمر التيار المتردد أحادي الطور الوارد أولاً عبر تصفية EMI والحماية من زيادة التيار. تقوم مرحلة المقوم بتحويلها إلى ناقل DC متوسط، ثم تقوم مرحلة DC/DC القائمة على SiC بخطوات الناقل إلى أي جهد يطلبه نظام إدارة المباني في السيارة - في أي مكان بين 200 فولت و750 فولت.

يتم الاتصال بالتوازي مع توصيل الطاقة. قبل أن يتدفق أي تيار، يتفاوض الشاحن والمركبة حول خط التحكم التجريبي: يوضح نظام إدارة المباني الجهد المستهدف والحد الأقصى للتيار، ويؤكد الشاحن أنه يمكنه توفيره، ويتم فحص العزل، وعندها فقط يتم إغلاق الموصلات. تتكرر هذه المصافحة بشكل مستمر أثناء الجلسة، وهذا هو السبب في أن الشحن بالتيار المستمر يمكن أن يتناقص بسلاسة مع امتلاء العبوة.

يتم سحب الحرارة من مرحلة الطاقة عن طريق تبريد الهواء القسري باستخدام مراوح يتم التحكم في درجة حرارتها. عند التحميل الخفيف، تكون المراوح في وضع الخمول، لذا تظل الضوضاء أقل بكثير من تصنيف ≥65 ديسيبل في البيئة السكنية.

شهادة واختبار المصنع

تم تصميمه وفقًا لمعايير EN IEC 61851-1:2019 وEN IEC 61851-23:2014، حيث يقوم المفتشون الأوروبيون بالتحقق أولاً من أي وحدة تيار مستمر.

تقوم كل وحدة بتشغيل احتراق كامل قبل شحنها. نقوم بتسجيل جهد الخرج واستقرار التيار ودرجة حرارة الوحدة عبر التشغيل بدلاً من فحص العينة بشكل موضعي.

يتم اختبار مقاومة العزل وقوة العزل الكهربائي على 100% من الإنتاج، وليس على دفعات.

يغطي التحقق IP54 دخول الغبار والماء المتناثر من كل اتجاه - وهو وضع الفشل الواقعي للوحدة المثبتة على الحائط تحت إفريز يقطر.

تمر العبوات برذاذ الملح لمدة 96 ساعة. المنشآت الساحلية في منطقة الخليج وجنوب شرق آسيا هي المكان الذي يفشل فيه طلاء المسحوق الرخيص أولاً.

من الصفائح المعدنية إلى الوحدة المغلقة: خطوات الإنتاج لدينا

1. فحص الوارد - يتم فحص وحدات الطاقة والموصلات والموصلات وفقًا للمواصفات عند الوصول. أي شيء خارج عن التسامح يعود إلى المورد.

2. التثقيب والثني باستخدام الحاسب الآلي - يتم قطع وتشكيل ألواح التغليف باستخدام معدات TRUMPF، مما يحافظ على تفاوتات ضيقة بحيث يتم إغلاق الباب بالتساوي.

3. اللحام ومعالجة الأسطح - اللحام الآلي، ثم إزالة الشحوم والفوسفات وطلاء المسحوق الكهروستاتيكي لمقاومة التآكل.

4. مجموعة الوحدة والحزام - يتم تركيب وحدات الطاقة ولوحة التحكم ونول الأسلاك على خط DC مخصص. يتم تسجيل قيم عزم الدوران على جميع محطات الطاقة.

5. وميض البرامج الثابتة ومعايرتها - تتم معايرة جهد الخرج وأجهزة الاستشعار الحالية مقابل الحمل المرجعي.

6. تشغيل التحميل الكامل - تقوم الوحدة بشحن حمولة بطارية مقلدة بالطاقة المقدرة أثناء مراقبة درجات الحرارة.

7. التحقق من السلامة والملكية الفكرية - العزل، واستمرارية الأرض، والاستجابة للتوقف في حالات الطوارئ، وإغلاق العلبة.

8. التعبئة - كرتونة مبطنة بالرغوة، ثم يتم وضعها على منصات للتصدير.

التحجيم: هل 7kW DC هو الاختيار الصحيح؟

اختر هذه الوحدة عندما تظل السيارة لعدة ساعات ويكون موقعك مزودًا بالطاقة أحادية الطور فقط. تستغرق الحزمة النموذجية بقدرة 60 كيلووات في الساعة ما يقرب من 8 ساعات حتى تصبح شبه فارغة - وهو أمر جيد طوال الليل، وبطيء جدًا بالنسبة إلى ساحة أمامية عامة.

إذا كانت سيارتك تحتوي على شاحن داخلي بقدرة 6.6 كيلو وات أو 11 كيلو وات وكان لديك شاحن ثلاثي الطور، فإن صندوق التيار المتردد العادي سيكلف أقل وسيؤدي نفس المهمة. كن صادقا بشأن ذلك؛ نفضل أن تشتري المنتج المناسب.

إذا كنت بحاجة إلى قياس معدل الإنتاج في دقائق بدلاً من ساعات، فانتقل إلى موديلات التيار المستمر المثبتة على الحائط بقدرة 20 كيلو وات أو 30 كيلو وات، أو النطاق المثبت على الأرض بقدرة 60 كيلو وات+. وإذا كان الموقع يحتوي على طاقة ثلاثية الطور ولكنك لا تزال تريد التيار المستمر، فإن 20 كيلو واط AF-DC-020-B-A-O-2-H عادة ما تكون القيمة الأفضل لكل كيلووات.

كيف نقارن هذا المنتج

تيار مستمر أصلي بقدرة 7 كيلو وات: يقوم العديد من الموردين بإعادة تسمية صندوق التيار المتردد بقدرة 7 كيلو وات على أنه "شحن سريع". تحقق من مواصفات جهد الخرج - إذا كانت 230 فولت تيار متردد، فهذا ليس شاحن تيار مستمر.

موك لوحدة واحدة للبناء القياسي: يمكنك اختبار الوحدة قبل طلب الحاوية.

لون مخصص للعلبة وعلامة تجارية للشاشة من 50 وحدة، بدون أي رسوم على الأدوات عند تغيير اللون.

المهلة الزمنية هي 15-20 يوم عمل للتكوينات القياسية، و25-30 للبرامج الثابتة المخصصة أو العلامات التجارية.

ضمان لمدة عامين مع وحدات الطاقة الاحتياطية التي يتم شحنها عن طريق DHL أو FedEx، وتصل عادةً خلال 3-5 أيام عمل.

التعبئة والتغليف والشحن

يتم شحن كل شاحن في علبة كرتون مموجة مكونة من خمس طبقات مع زوايا من إسفنج EPE، وحقيبة بولي داخلية ضد الرطوبة، ومجفف. حجم الكرتون حوالي 630 × 410 × 190 مم؛ الوزن الإجمالي حوالي 18 كجم بما في ذلك الكابل.

تحتوي منصات التصدير القياسية على 20 وحدة، وهي عبارة عن خشب رقائقي مغلف ومربوط وخالي من التبخير. بالنسبة لشحنات LCL، يمكننا تخزين كميات أصغر على منصات نقالة عند الطلب.

نحن نشحن EXW أو FOB Ningbo أو Shanghai وCIF وDDP. الشحن البحري هو المعيار السائد لأكثر من 20 وحدة؛ الهواء أو DHL Express منطقي بالنسبة للعينات وقطع الغيار العاجلة. تتضمن الوثائق الفاتورة التجارية وقائمة التعبئة وإعلان المطابقة CE وتقرير الاختبار.

الضمان والدعم

معيار لمدة عامين، يغطي وحدات الطاقة ولوحة التحكم والموصلات وواجهة HMI. التمديد لمدة ثلاث أو خمس سنوات متاح في وقت الطلب.

التشخيص عن بعد عبر OCPP 1.6j - في معظم الحالات، يمكننا قراءة رموز الأخطاء ودفع إصلاح البرامج الثابتة دون زيارة أي شخص للموقع.

يتم شحن قطع الغيار خلال 48 ساعة من حدوث خطأ مؤكد؛ يستغرق النقل النموذجي من الباب إلى الباب 3-5 أيام عمل عن طريق البريد السريع.

يتم تضمين دليل التثبيت باللغة الإنجليزية ومخططات الأسلاك وقائمة مراجعة التشغيل. دعم تشغيل الفيديو مجاني للتثبيت الأول.

أخطاء التثبيت التي نراها في أغلب الأحيان

خطأ: الاتصال بدائرة محلية 16A مشتركة. على اليمين: قم بتشغيل حجم تغذية مخصص لسحب 7 كيلو وات كاملاً باستخدام قاطعه الخاص وRCD.

خطأ: تخطي قضيب الأرض لأن "المبنى مؤرض بالفعل". على اليمين: تأكد من أن مقاومة الأرض تتوافق مع الكود المحلي - تعتمد مراقبة عزل التيار المستمر على مرجع أرضي صلب.

خطأ: التثبيت تحت حافة سقف غير ممزقة. على اليمين: يعالج IP54 الرش، وليس التدفق المستمر. تضيف المظلة الصغيرة سنوات إلى الشاشة وعمر الحشية.

الخطأ: لف كابل الشحن الزائد على الأرض. على اليمين: استخدم الحافظة والخطاف. يعد تلف الكابل الناتج عن الانجراف هو الإصلاح الوحيد الأكثر شيوعًا خارج الضمان.

خطأ: بافتراض أن أي مركبة سوف تسحب 7 كيلو واط. على اليمين: يكون خرج التيار المستمر محدودًا بأيهما أقل - سعة الشاحن أو طلب BMS.

ما يخبرنا به المشترون

اشترى مالك دار ضيافة في شيانغ ماي وحدتين في أوائل عام 2025. وكانت ملاحظته بعد ستة أشهر: "كانت تكلفة ثلاث مراحل أكثر من تكلفة أجهزة الشحن نفسها. تعمل هذه على نفس العرض مثل المطبخ. أخيرًا، يشحن الضيوف الذين يمتلكون شاحنات نيسان القديمة بأقصى سرعة بدلاً من التقاطر.

طلب أحد الموزعين في كازاخستان 40 وحدة لمحطات الوقود الريفية. كانت تعليقاتهم صريحة ومفيدة - كان من الصعب قراءة سطوع الشاشة الأصلي تحت أشعة الشمس المباشرة، لذلك قمنا بتحويلهم إلى خيار العرض عالي السطوع في الترتيب الثاني. ولم يتغير شيء آخر.

تدير شركة بريد سريع صغيرة في قوانغدونغ ستة من هذه الأجهزة طوال الليل في مستودع مزود بإمداد أحادي الطور بقدرة 60 أمبير. أفاد مدير العمليات لديهم بعدم وجود أي توقف عن العمل خلال الأربعة عشر شهرًا الأولى، وأشار إلى أن ضجيج المروحة منخفض بدرجة كافية بحيث لم يشتكي الجيران.

الأسئلة المتداولة

س: هل هذا حقًا DC، أم صندوق AC يحمل علامة DC التجارية؟

ج: تيار مستمر حقيقي. الإخراج هو 200-750VDC مقاسًا عند البندقية. يقوم صندوق التيار المتردد بإخراج 230 فولت تيار متردد ويعتمد على الشاحن الموجود في السيارة.

س: هل يمكنني تشغيله من مصدر محلي أحادي الطور؟

ج: نعم - مرحلة واحدة AC220V±15%، وهو بيت القصيد من هذا النموذج. أنت بحاجة إلى دائرة مخصصة تم تصنيفها للحمل الكامل.

س: كم من الوقت لشحن بطارية 60 كيلو واط في الساعة؟

ج: ما يقرب من 8 ساعات من 10% إلى 90%، على افتراض أن نظام إدارة المباني يقبل 7 كيلو واط بالكامل طوال الوقت. مناسبة لمواقف السيارات الليلية أو الطويلة.

س: هل ستعمل مع تسلا ؟

ج: مع خيار بندقية NACS، نعم لنماذج أمريكا الشمالية. تستخدم سيارات تسلا الأوروبية CCS2. أخبرنا بالسوق وسنقوم بتركيب الموصل الصحيح.

س: ماذا يحدث أثناء انقطاع التيار الكهربائي في منتصف الجلسة؟

ج: يتم فتح جهات الاتصال بأمان، ويتم تسجيل الجلسة، ويتم إعادة تشغيل الوحدة وإعادة المصافحة عند عودة الطاقة. لا ضرر على الحزمة.

س: هل يمكنني إصدار فاتورة للعملاء بها؟

ج: نعم. يتصل OCPP 1.6j بمعظم منصات الفوترة التابعة لجهات خارجية؛ تعمل بطاقات RFID ورموز PIN دون الاتصال بالإنترنت في حالة انقطاع إشارة 4G.

س: هل تقوم بتوريد كابل الشحن؟

ج: نعم، يعتبر الكابل بطول 5 أمتار مع المسدس قياسيًا. الكابلات الأطول متاحة عند الطلب.

س: ما هو موك والمهلة الزمنية؟

ج: وحدة واحدة للبنيات القياسية، 15-20 يوم عمل. تحتاج العلامة التجارية المخصصة إلى 50 وحدة و25-30 يوم عمل.
