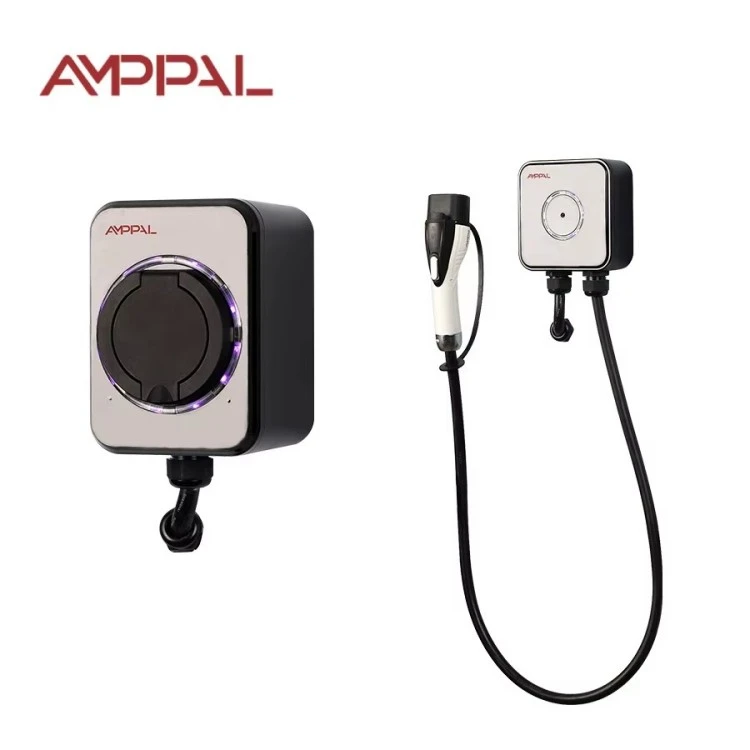

شاحن EV قياسي مثبت على الحائط بقدرة 3.5 كيلو وات للشحن السكني

هل تبحث عن شاحن AC EV قياسي بقدرة 3.5 كيلو وات مثبت على الحائط صيني الصنع للشحن السكني والذي يعمل على دائرة منزلية عادية؟ يعمل صندوق الحائط القياسي من AMPPAL (الطراز AF-AC-3.5-B-A-O-1-SE) على تشغيل السيارات ذات البطاريات الصغيرة طوال الليل عند 16 أمبير، بدون تطبيق، ولا شبكة، ولا شاشة تتعطل. إن غلاف UL94 V-0 المقاوم للهب، وختم IP54، وشهادة CE / IEC 61851-1:2017 يجعلها اختيارًا منخفض المخاطر للمالكين لأول مرة. سعر المصنع مباشرة، 15-20 يوم عمل، ضمان لمدة عامين. اسأل فريق مبيعات Zhejiang الخاص بنا للحصول على عرض أسعار.

إرسال استفسار

وصف المنتج

ما هو هذا الشاحن ومن تم تصميمه؟

لا يحتاج معظم مالكي السيارات الكهربائية لأول مرة في أسواق التصدير لدينا إلى شاحن أسرع؛ إنهم بحاجة إلى واحدة أكثر أمانًا. يعد صندوق الحائط AMPPAL القياسي بقدرة 3.5 كيلو وات (الطراز AF-AC-3.5-B-A-O-1-SE) هو الحل الذي لا يحتوي على شبكة ولا شاشة ولا معنى له للشحن المنزلي طوال الليل. يتم توصيله بدائرة منزلية عادية، ويشحن بطارية السيارة الصغيرة أثناء النوم، ويتوقف عند انتهاء المهمة.

عند 16 أمبير عند 220 فولت تيار متردد، تسحب الوحدة بالضبط ما يمكن أن تحمله حلقة المقبس السكنية العادية في معظم البلدان. يزيل هذا القرار الوحيد المصدر الأكثر شيوعًا لآلام تركيب الشحن المنزلي: الحاجة إلى تشغيل خط مخصص جديد 32A. بالنسبة لشقة بها لوحة توزيع قديمة، أو مرآب يتم تغذيته بواسطة كابل رفيع، غالبًا ما يكون 3.5 كيلو واط هو الخيار الواقعي الوحيد.

الفكرة متعمدة: ميزات أقل ونقاط فشل أقل. لا يوجد تطبيق للتحديث، ولا يوجد حساب سحابي، ولا توجد كلمة مرور WiFi لتفقدها. قم بتركيبه، وقم بتوصيله، وسيعمل بنفس الطريقة في عام 2036 كما هو الحال اليوم.

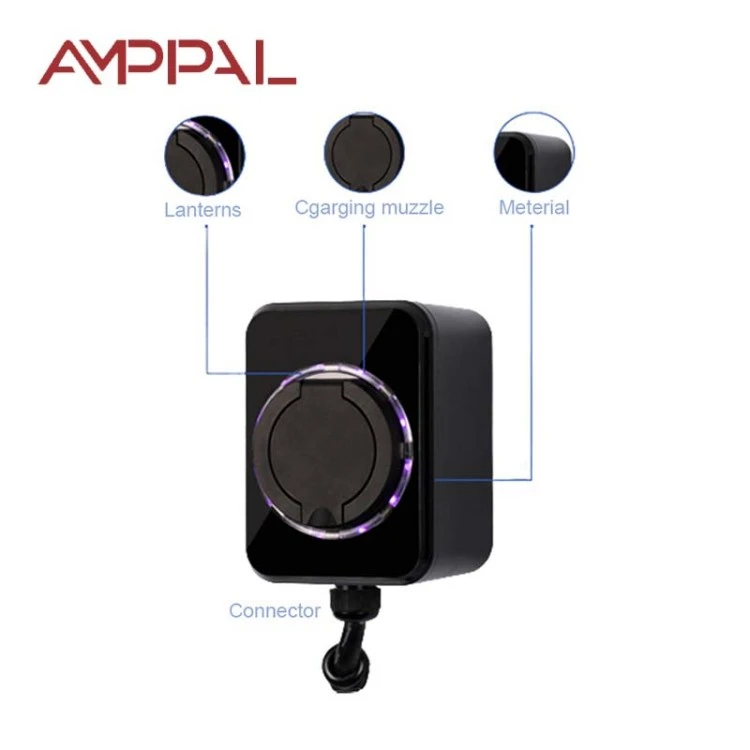

3.5kW Standard Wall-Mounted AC EV Charger for Residential Charging

ستة أشياء يتقنها صندوق الحائط الصغير هذا

يعمل على دائرة قياسية 16 أمبير، لذلك تتجنب معظم المنازل إعادة الأسلاك بالكامل؛ تتقلص مهمة الكهربائي إلى إضافة منفذ مخصص وجهاز تيار متبقي.

غلاف من البلاستيك الحراري المقاوم للهب UL94 V-0: إذا اشتعل البلاستيك، فإنه يتوقف عن الاحتراق خلال 10 ثوانٍ ولا يقطر مواد مشتعلة على الأرض.

تعمل حماية IP54 على مقاومة رذاذ المطر والغبار ورطوبة المرآب بدون صندوق غطاء.

تم وضع علامة CE واختبارها وفقًا للمعيار IEC 61851-1:2017، وهو البروتوكول التجريبي للوضع 3 الذي تشير إليه معظم نقاط التيار المتردد الأوروبية.

تم تصنيفه لـ -20 درجة مئوية إلى +50 درجة مئوية، لذا فإن المرآب غير المدفأ في شتاء روسيا والجدار المظلل في صيف الشرق الأوسط مناسبان معًا.

لا تعني عدم وجود وحدة شبكة أنه لا يوجد شيء يمكن اختراقه، ولا شيء يمكن تهيئته، ولا شيء يتوقف عن العمل عندما يموت جهاز التوجيه.

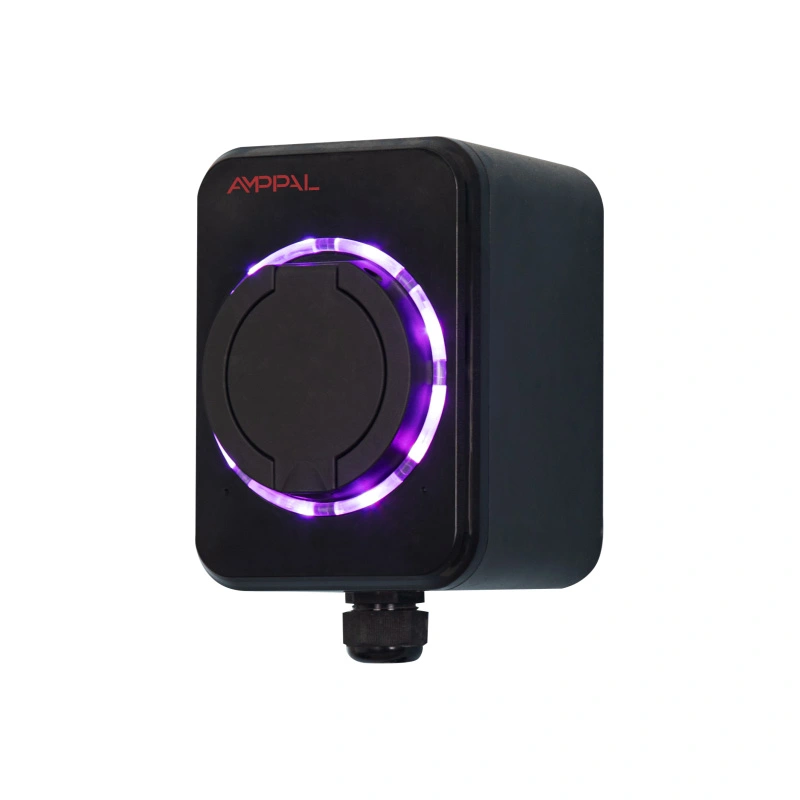

3.5kW Standard Wall-Mounted AC EV Charger for Residential Charging

المواصفات الفنية

المعلمة	مواصفة
نموذج	AF-AC-3.5-B-A-O-1-SE
القوة المقدرة	3.5 كيلو واط
جهد الإدخال	220 فولت تيار متردد ±20%
التصنيف الحالي	16 أ
تكرار	50/60 هرتز
أبعاد	180 × 130 × 120 ملم
مواد الإسكان	لدن بالحرارة، UL94 V-0
درجة الحماية	IP54
درجة حرارة التشغيل	-20 درجة مئوية إلى +50 درجة مئوية
شهادة	سي إي، إيك 61851-1:2017
ضمان	سنتان قياسيتان

حيث يناسب هذا الشاحن

منازل لأسرة واحدة حيث يريد المالك فقط أن تكون السيارة ممتلئة بالإفطار، بدون اشتراك شهري.

السيارات الكهربائية ذات البطاريات الصغيرة والهجينة (10-25 كيلووات في الساعة) والتي نادرًا ما تقبل شواحنها المدمجة أكثر من 16 أمبير على أي حال.

شقق للإيجار حيث يوفر المالك نقطة شحن رخيصة ومقاومة للعبث وفواتير من خلال العداد.

تستخدم منازل العطلات والمنازل الريفية بضعة أيام في الشهر، حيث يكون خط 7 كيلوواط بمثابة إهدار للمال.

تقف أساطيل الشاحنات الصغيرة طوال الليل في أحد المستودعات، وتشحن لمدة 8 إلى 10 ساعات أثناء نوم السائقين.

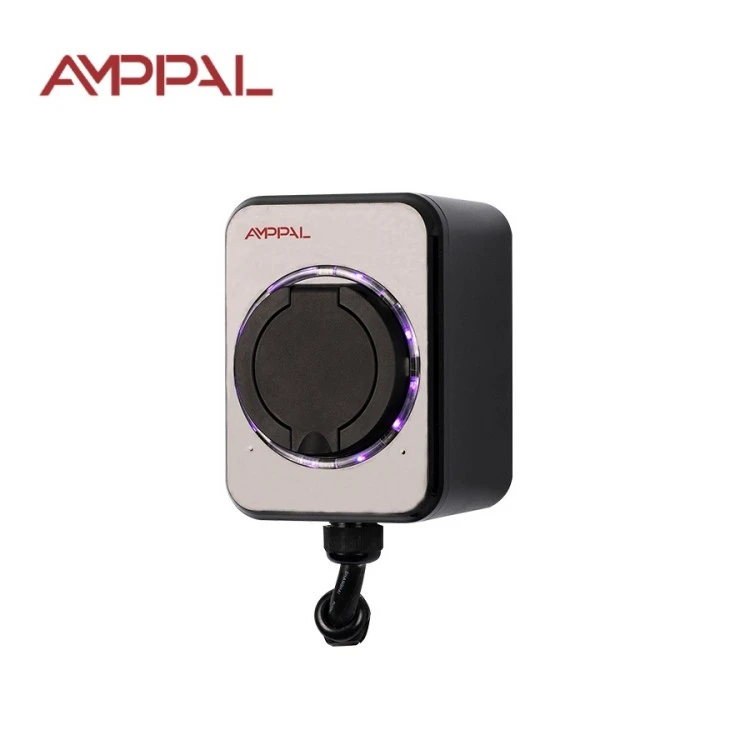

3.5kW Standard Wall-Mounted AC EV Charger for Residential Charging

كيف تتم جلسة الشحن، خطوة بخطوة

يتبع الشحن مصافحة الوضع IEC 61851-1-3. عند التوصيل، يرسل صندوق الحائط إشارة تجريبية بتردد 1 كيلو هرتز أسفل سلك التحكم؛ تجيب السيارة بتغيير دورة العمل، ويتفق الطرفان على التيار. إذا لم تكن السيارة جاهزة، فإن الصندوق ينتظر ببساطة - لا شرارة ولا تخمين.

بمجرد أن تقبل السيارة 16 أمبير، يحتفظ الصندوق بهذا التيار حتى يطلب نظام إدارة البطارية التناقص التدريجي. تراقب الوحدة الحلقة بشكل مستمر، وتقوم حماية التيار المتبقي المدمجة برحلات الجلسة إذا اكتشفت تسربًا. عندما تبلغ السيارة عن امتلائها، ينخفض الصندوق إلى الصفر وينتهي تسلسل الضوء التجريبي.

لا يوجد عداد أو منطق الفواتير في الداخل؛ تتدفق الكهرباء عبر عداد منزلك مثل الغلاية، وتظهر فاتورة الخدمات التكلفة. هذا هو الهدف من عائلة Standard: يختفي الشاحن في الحائط.

CE، IEC 61851-1، وسؤال مثبطات اللهب

تم الحصول على تصنيف V-0، وليس للزينة: تم اختبار المركب السكني في غرفة حرق رأسية ويجب أن ينطفئ ذاتيًا خلال 10 ثوانٍ دون قطرات مشتعلة.

تغطي مطابقة IEC 61851-1:2017 وظيفة التحكم التجريبية، وسلوك التيار الزائد، والاستجابة للتوقف في حالات الطوارئ، والتي يتم التحقق منها في كل دفعة إنتاج.

تعتمد علامة CE على ملف فني كامل محفوظ في مصنع Zhejiang، بما في ذلك تقارير الاختبار وإعلانات المكونات المفتوحة للتدقيق.

تم التحقق من IP54 من خلال اختبار رذاذ الماء المُعاير وغرفة الغبار، وهو غير مفترض من الرسم.

يتم تشغيل دورة درجة الحرارة بين -20 درجة مئوية و+50 درجة مئوية على وحدات العينة لاكتشاف مشكلات الموصل والختم قبل الشحن.

تحصل كل وحدة على اختبار hipot (قوة العزل الكهربائي) في نهاية السطر؛ يتم تخزين سجل الاختبار مقابل الرقم التسلسلي.

ثماني خطوات داخل مصنع AMPPAL

يتم الإنتاج في حرم تشجيانغ الذي تم شحن أكثر من مليون وحدة شحن في عام 2024؛ تتعامل خلايا الروبوت FANUC والقطع بالليزر TRUMPF مع أجزاء الدعامة المعدنية.

1. يتم تشكيل اللدائن الحرارية من الدرجة V-0 بالحقن في أغلفة الغلاف.

2. يتم تعبئة لوحة التحكم على خط SMT ويتم لحامها بإعادة التدفق.

3. تتم برمجة كل لوحة ويتم قياس مخرج الإشارة التجريبية الخاصة بها مقابل جهاز محاكاة السيارة المرجعي.

4. يتم تجميع قسم الطاقة، الموصل، ولوحة التحكم في القاعدة.

5. يتم إغلاق الغلاف باستخدام حشية IP54 ومسامير فحص عزم الدوران.

6. يطبق اختبار hipot جهدًا عاليًا للتأكد من سلامة العزل.

7. تنقع الوحدات في غرفة احتراق تبلغ درجة حرارتها 45 درجة مئوية لعدة ساعات لكشف الأعطال المبكرة.

8. الفحص النهائي، تطبيق ملصق CE، وتغليف الكرتون يسبق ختم مراقبة الجودة.

هل 3.5 كيلو واط مناسب لك أم لا؟

اختر هذا الشاحن إذا كانت سيارتك تتوقف في المنزل لمدة ست ساعات على الأقل في الليلة، وكانت بطاريتك أقل من 40 كيلووات في الساعة تقريبًا، وكانت لوحة التوزيع قديمة أو مزدحمة بالفعل. الحمل 16 أمبير لطيف على الأسلاك، ولطيف على الشبكة، ولطيف على أعصابك: هناك القليل جدًا من الأخطاء التي يمكن أن تحدث.

الآن الجزء الصادق. هذا هو المنتج الخاطئ إذا كنت تقود سيارتك لمسافة 150 كيلومترًا يوميًا وتحتاج إلى زيادة رصيدك أثناء النهار، أو إذا كان الشاحن الموجود في سيارتك يقبل 7 كيلو واط وكانت اللوحة الخاصة بك بها سعة احتياطية، أو إذا كنت تريد التحكم في التطبيق، أو الفوترة، أو الوصول متعدد المستخدمين. شراء عدد أكبر مما يمكن لسيارتك أن تأكله لا يشتري لك شيئًا سوى الحرارة في الكابل.

تحقق من تصنيف الشاحن الموجود في دليل سيارتك قبل الشراء؛ قم بمطابقة الشاحن مع السيارة والدائرة، وليس مع ورقة التسويق. إذا كنت تعلم بالفعل أنك ستحتاج إلى التواصل، فتخطى هذه العائلة وألقِ نظرة على محطات OCPP.

3.5kW Standard Wall-Mounted AC EV Charger for Residential Charging

الشراء من AMPPAL مقابل صندوق بدون اسم

المهلة الزمنية هي 15-20 يوم عمل من تأكيد الطلب، مع جدولة إنتاج الدفعة في وقت قريب من تاريخ التسليم.

تتم مناقشة موك كل حالة على حدة؛ يعد الطلب الأول الصغير للاختبار أمرًا طبيعيًا بالنسبة للموزعين الجدد.

تعتبر طلبات OEM روتينية: شعارك، ولونك، وعلامتك التجارية، ولغتك اليدوية.

يتم توفير وثائق الشهادة (إعلان CE، تقرير اختبار IEC 61851-1) مع الشحنة.

المصنع عبارة عن مؤسسة "عملاقة صغيرة" متخصصة ومبتكرة على المستوى الوطني تضم أكثر من 260 موظفًا وتقوم بالتصدير إلى أكثر من 40 دولة.

التعبئة والتغليف، المنصات، والشحن

يتم شحن كل شاحن في علبة كرتونية مبطنة بالرغوة يبلغ حجمها تقريبًا 31 × 21 × 19 سم بوزن إجمالي يقارب 2.8 كجم، بما في ذلك قالب التثبيت والمسامير والدليل المطبوع. إن البصمة الصغيرة مهمة عندما تكون عينات الشحن الجوي.

يتم تجميع الكراتين على المنصات للشحن البحري؛ تستهلك الحاوية التي يبلغ طولها 20 قدمًا حوالي 1000 وحدة بينما تستهلك الحاوية 40HQ حوالي 2100، لذلك تظل تكاليف الحاوية لكل وحدة منخفضة.

نقتبس EXW أو FOB Ningbo أو CIF ونشحن مع الفاتورة التجارية وقائمة التعبئة وشهادة المنشأ ومستندات CE. البحر والجو والبريد السريع كلها متاحة.

الضمان والدعم بعد التسليم

يغطي الضمان القياسي لمدة عامين وظيفة الشحن والمكونات الداخلية ضد عيوب التصنيع.

يتم إرسال قطع الغيار ذات الأولوية خلال 3-5 أيام عمل لحالات الضمان.

يعد RMA أمرًا مباشرًا ومباشرًا: صورة أو مقطع فيديو للخطأ، ثم تشخيصنا، ثم قرار الاستبدال أو الإصلاح.

نوصي بإجراء فحص سنوي: قم بإزالة الغبار من فتحات التهوية، وفحص غلاف الكابل، وأعد عزم دوران دعامة الحائط.

يجيب مهندسو ما بعد البيع الناطقون باللغة الإنجليزية خلال يوم عمل واحد، ونقوم بتخزين قطع الغيار لعائلة Standard بأكملها.

الخطأ مقابل الصواب: العادات اليومية التي تهمك

خطأ: توصيل الشاحن بمقبس مشترك يغذي الغلاية أيضًا. على اليمين: دائرة 16 أمبير مخصصة مع جهاز تيار متبقي من النوع A بقدرة 30 مللي أمبير.

خطأ: الشحن باستخدام كابل تالف أو ملتوي وتأمل في الأفضل. على اليمين: فحص بصري سريع للكابل والقابس كل شهر.

خطأ: تركيب الصندوق تحت المطر المفتوح لأنه IP54. على اليمين: التركيب تحت إفريز أو في مرآب، والتعامل مع التصنيف باعتباره مساندة، وليس أسلوب حياة.

خطأ: لف الكابل بإحكام على الخطاف أثناء الشحن. على اليمين: مد الكابل بشكل مستقيم حتى يظل باردًا.

الخطأ: تجاهل رائحة حرق أو سدادة دافئة بعد الجلسة. على اليمين: فصل الجهاز وإيقاف الاستخدام والاتصال بالدعم بالرقم التسلسلي.

تعليقات المالك من ثلاثة أسواق

اشترى أحد مالكي أسطول بودا بودا في نيروبي أربع وحدات في أوائل عام 2025 لشحن الدراجات النارية الكهربائية طوال الليل. لم يفشل الصندوق مرة واحدة خلال تسعة أشهر؛ شكواه الوحيدة هي ضوء الحالة المفقود - فهو يتحقق من الشحن من شاشة الدراجة.

يقوم أحد المهندسين في مونتيري بالمكسيك بتشغيل واحدة في مرآبه لسيارة كهربائية صغيرة الحجم مزودة ببطارية بقدرة 28 كيلووات في الساعة. إنه يحب أن التثبيت لا يحتاج إلى ترقية اللوحة؛ يتذمر من أن دعامة الحائط ثابتة، لذلك اضطر إلى حفر مجموعة ثانية من الثقوب عندما قام بنقلها بين المرائب.

يقوم أحد المتقاعدين في سبليت، كرواتيا، بشحن سيارة هجينة في بيت العطلات الخاص به لمدة يومين أو ثلاثة أيام في الشهر. ملاحظاته: الشاحن نفسه غير مرئي، وهو ما أراده بالضبط، على الرغم من أنه كان يتمنى أن يبدأ الدليل بسرعة من صفحة واحدة بدلاً من أربعين صفحة.
