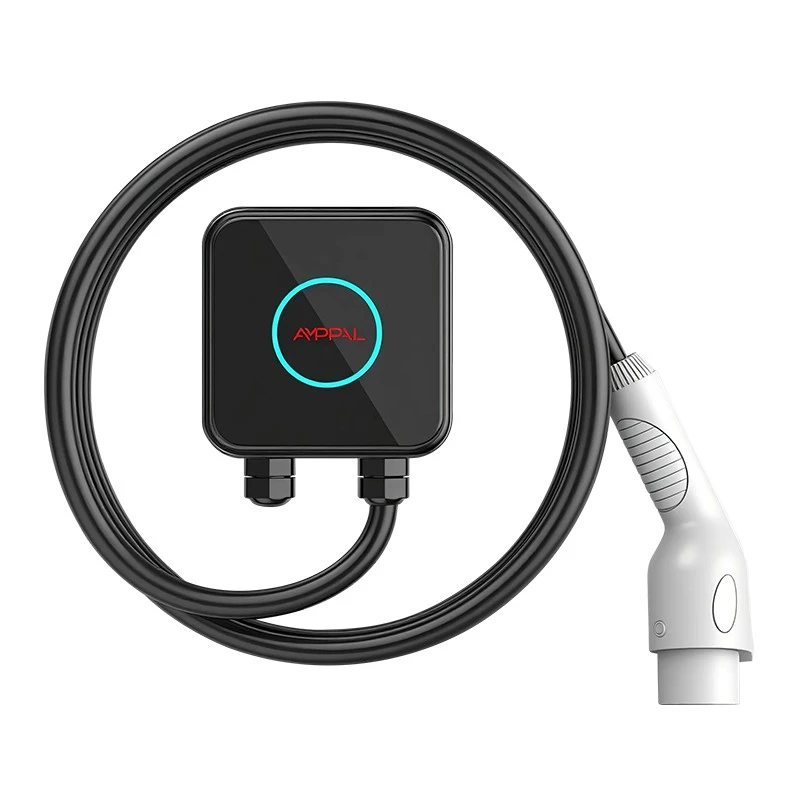

7kW شاحن Wallbox AC EV المدمج للكراجات السكنية

يوفر شاحن AMPPAL 7kW Compact Wallbox AC EV للكراجات السكنية خرجًا كاملاً يبلغ 32 أمبير من هيكل مقاس 150 × 150 × 65 ملم ويزن حوالي 1 كجم. أربعة براغي ووصلة دائرة واحدة تجعلها قابلة للإزالة - خذها عند التنقل أو الاستئجار أو السفر. معتمدة من IP54 وUL94 V-0 وCE وIEC 61851-1:2017. المصنع مباشرة مع ضمان لمدة عامين.

إرسال استفسار

وصف المنتج

ليس من الضروري أن يكون الشاحن الخاص بك دائمًا

AMPPAL 7kW Compact هو الشاحن الذي يمكنك فكه من الحائط بعد ظهر يوم الجمعة وتشغيله في مدينة جديدة بحلول يوم الاثنين.

يتعامل معظم مالكي المركبات الكهربائية مع صندوق الحائط كأثاث، حيث يتم تثبيته بمسامير وربطه بالكابلات كجزء من المنزل. إذا استأجرت، أو غيرت وظيفتك، أو قضيت الصيف في عقار ثانٍ، فإن هذا الدوام يصبح مسؤولية.

تزن هذه الوحدة حوالي 1 كجم ويتم تثبيتها بأربعة براغي. قم بإلغاء تثبيت الكابل الذي يبلغ طوله 5 أمتار، ثم لفه، ثم يتم وضعه في صندوق السيارة بجوار الإطار الاحتياطي.

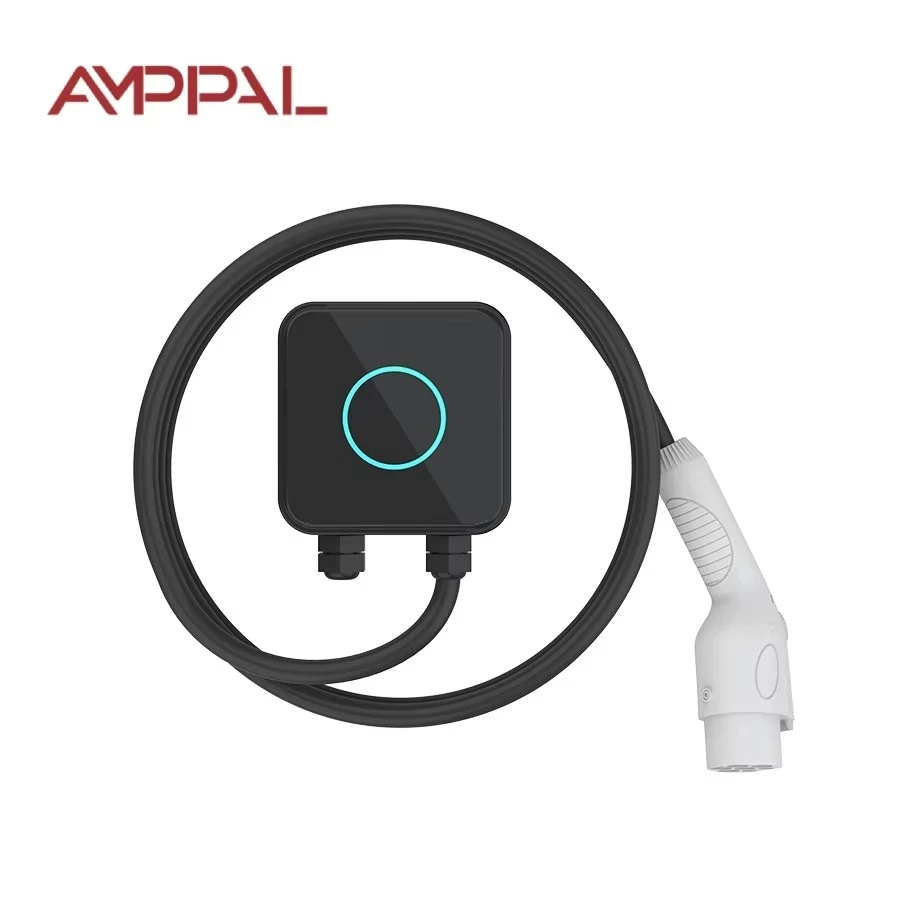

7kW Compact Wallbox AC EV Charger for Residential Garages

شحن كامل بقدرة 32 أمبير من جسم بحجم كتاب

سبعة كيلووات عند 230 فولت تعني 32 أمبير - ما يقرب من 30 كيلومترًا من المدى في الساعة على سيارة كهربائية نموذجية، أو بطارية بقدرة 40 كيلووات في الساعة تتم إعادة تعبئتها في حوالي ست ساعات.

لا يزال الجسم 150 × 150 × 65 ملم. الحيلة: لا يحتوي شحن التيار المتردد على محول داخل الصندوق؛ التحويل يعيش في السيارة. لذلك تظل المحطة صغيرة بينما ينمو تصنيف الطاقة.

تختلف الإدارة الحرارية عن إصدارنا بقدرة 3.5 كيلو وات - يعمل الطراز 7 كيلو وات على تشغيل قلب مبدد حراري من الألومنيوم محكم الغلق داخل الغلاف البلاستيكي الحراري UL94 V-0، ويحافظ اختبار الحمل على درجة حرارة السطح أقل من 60 درجة مئوية عند درجة حرارة محيطة تبلغ 35 درجة مئوية.

يمنع IP54 رذاذ المطر والغبار، وتتحمل لوحة التحكم المطلية المتوافقة التكثيف في مرآب غير مدفأ.

تم تصنيف مرحل 32A ومسار الإمداد المنصهر للخدمة المستمرة، لذلك يعمل الصندوق لمدة ثماني ساعات طوال الليل دون رحلات مزعجة.

كيف يعمل نظام التثبيت السريع

يتم تثبيت اللوحة الخلفية على الحائط مرة واحدة؛ ينزلق جسم الشاحن عليه ويتم قفله ببرغيين مقيدين. يستغرق فتح القفل مفتاحًا سداسيًا قياسيًا، يبلغ إجماليه حوالي ثلاث دقائق.

كهربائيًا، أنت بحاجة إلى دائرة 32 أمبير مخصصة من النوع A أو B RCD. نقوم بشحن غدد الكابلات ذات الحجم المناسب لكابل الإمداد، لذا فإن نفس العلبة تتعامل مع عمليات التثبيت ذات الأسلاك الصلبة.

بالنسبة للإعدادات المؤقتة حقًا - منزل مستأجر لمدة موسم، ورشة عمل - يمكن للكهربائي توصيل جانب الجدار بمقبس 32 أمبير ويتم توصيل الوحدة عبر سلك الإمداد الخاص بها. تأكيد القواعد المحلية؛ بعض الدول تقيد هذا.

جانب الشحن عبارة عن كابل ثابت بطول 5 أمتار. يختلف منفذ السيارة، لذا اختر النوع 2 أو النوع 1 أو GB/T ليتوافق مع سيارتك عند الطلب.

المواصفات الفنية

المعلمة	مواصفة
نموذج	AF-AC-07-B-A-O-1-SA
القوة المقدرة	7 كيلو واط
جهد الإدخال	220 فولت تيار متردد ±20%
التصنيف الحالي	32 أ
تكرار	50/60 هرتز
أبعاد	150 × 150 × 65 ملم
مواد الإسكان	لدن بالحرارة، UL94 V-0
درجة الحماية	IP54
درجة حرارة التشغيل	-20 درجة مئوية إلى +50 درجة مئوية
شهادة	سي إي، إيك 61851-1:2017
ضمان	سنتان قياسيتان

المستأجرون والمخيمون والمنازل الثانية: من يستفيد أكثر

1) المستأجرون الذين ينتقلون كل 1-3 سنوات - الشاحن يتحرك مع عقد الإيجار وليس مع جدار المالك. 2) أصحاب الكوخ أو شاليه التزلج الذين يرفضون شراء شاحنين. 3) سائقو المركبات الكهربائية الذين يقضون أسابيع في منزل أحد أقاربهم ويريدون شحنًا حقيقيًا طوال الليل. 4) يقوم المسافرون على الأرض والمخيمون بسحب مركبة كهربائية، ويتم شحنها في وصلات موقع المخيم. 5) التجار والموزعون الذين يقومون بعرض أجهزة الشحن في المعارض التجارية ومواقع العملاء.

يواجه كل واحد من هؤلاء المستخدمين نفس المشكلة: يتم إهدار الشاحن الثابت لحظة مغادرتك. يقوم الاتفاق بتحويل تلك التكلفة الثابتة إلى تكلفة محمولة.

للسياق، هناك وحدتان بالإضافة إلى الكابلات التي يمكن وضعها في حقيبة قياسية سعة 60 لترًا - وهي تفاصيل مهمة عندما يسافر البائع إلى معرض تجاري بمخزون تجريبي.

7kW Compact Wallbox AC EV Charger for Residential Garages

التثبيت القابل للإزالة مقابل التثبيت الثابت: المقايضة

نحن نبيع كلاً من المحطات الثابتة فقط وهذه المحطة القابلة للإزالة، لذا دعونا نكون صادقين بشأن التسوية.

الشاحن الدائم أفضل: لا توجد براغي مرئية، ولا إعادة توصيل الأسلاك في المكان التالي، وعادة ما يكون كابل أطول. إذا كنت تمتلك منزلك وستقيم فيه لمدة خمس سنوات، فإن شراء وحدة ثابتة هو الأفضل.

يتداول الطراز Compact قليلًا من الدقة لسهولة النقل. عيوبه الحقيقية: يجب عليك ترتيب دائرة 32 أمبير في كل موقع جديد، والكابل الذي يبلغ طوله 5 أمتار أقصر من 7-8 أمتار الموجود في الوحدات الأكبر.

إذا لم تكن تخطط أبدًا للانتقال، فأنت تدفع قسطًا صغيرًا مقابل ميزة الإصدار السريع التي لن تستخدمها. هذه هي الرياضيات الصادقة.

المعايير والاختبار والامتثال

تحمل علامة CE؛ تم اختباره وفقًا للمعيار IEC 61851-1:2017 للشحن بالتيار المتردد في الوضع 3.

غلاف UL94 V-0 المقاوم للهب؛ يتم استخدام نفس عائلة الحالة في وحدات أسطولنا.

اختبار الإنتاج بنسبة 100%: استمرارية الأرض، عزل 500 فولت تيار مستمر، مقاومة عازلة 1.5 كيلو فولت.

يتضمن اختبار النوع رش الملح لمدة 96 ساعة و500000 دورة تشغيل تتابع.

شهادات دفعة للموصلات وأجهزة الاستشعار الحالية وMCU من الموردين المعتمدين.

شهادات المصنع: CE، TUV، CB، UL - يتم تدقيقها من قبل هيئات خارجية مُبلَّغة وفقًا لجدول زمني متجدد.

من خط SMT إلى كرتونة الشحن

يعمل تسلسل البناء في مصنعنا في يويهتشينغ (تشجيانغ) على النحو التالي:

1) تجميع SMT مع الفحص البصري الآلي.

2) طلاء مطابق يتم تطبيقه ومعالجته.

3) يتم تجميع قلب المبدد الحراري ومكدس التتابع في الغلاف.

4) كابل بطول 5 متر يتم تركيبه من خلال غدد يتم التحكم فيها بعزم الدوران.

5) اختبار وظيفي للمركبة عند 32A.

6) اختبار الوعاء العالي والاستمرارية الأرضية.

7) وضع العلامات بالليزر التسلسلية والفحص البصري النهائي.

8) علبة كرتون مع لوحة التركيب، ومفتاح سداسي عشري ودليل، بالإضافة إلى عينة حرق لمدة 24 ساعة لكل دفعة.

تعمل خطوط التيار المتردد والتيار المستمر بشكل منفصل في المصنع؛ تأتي الصفائح المعدنية للمحطات الكبيرة من خطوط روبوتية تم إنشاؤها بالتعاون مع شركاء FANUC (شنغهاي) وTRUMPF (ألمانيا). القدرة السنوية تتجاوز مليون وحدة.

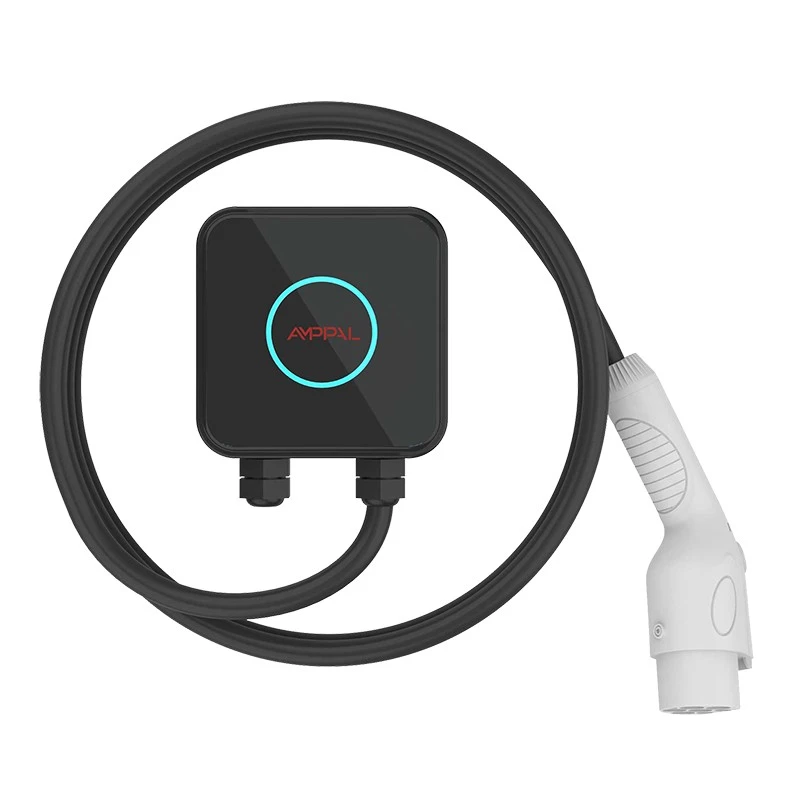

7kW Compact Wallbox AC EV Charger for Residential Garages

هل 7 كيلو واط هي السرعة المناسبة لقيادتك؟

تغطي سبعة كيلووات النمط الكلاسيكي طوال الليل: 30 كيلومترًا من المدى في الساعة، وثماني ساعات متوقفة تساوي 240 كيلومترًا مضافة. وهذا يرضي معظم الركاب وحتى رحلات الإيجار لمسافات طويلة.

إنه ليس المنتج المناسب إذا كنت تقود أكثر من 250 كم يوميًا دون أي شحن آخر، أو إذا كانت سيارتك تقبل 3 مراحل 11 كيلو وات وكان منزلك مزودًا بأسلاك ثلاثية الطور - فإن محطة 11 كيلو وات تخدمك بشكل أفضل.

وهذا أمر مبالغ فيه بالنسبة لسيارة هجينة تعمل بالكهرباء مع بطارية بقوة 10 كيلووات في الساعة؛ سوف يملأ الطراز المضغوط بقدرة 3.5 كيلو واط تلك الليلة وسيكلف شراء أقل.

ما تحصل عليه من المصنع والذي يتخطاه الآخرون

الشركة المصنعة المباشرة: تأسست شركة Zhejiang Anfu New Energy Technology Co., Ltd. في عام 2014، وهي مؤسسة متخصصة على المستوى الوطني تضم أكثر من 260 موظفًا.

المهلة القياسية 15-20 يوم عمل؛ عينات يتم شحنها جوا في 3-5 أيام عمل.

خيارات OEM من 100 وحدة: الشعار، طول الكابل، معيار التوصيل (النوع 1/النوع 2/GB/T)، لون الهيكل.

أوراق التصدير كاملة: إعلان CE، تقرير اختبار IEC 61851-1، شهادة فحص المصنع.

سجل حافل في أكثر من 40 دولة؛ ومن بين الشركاء المرجعيين نيوم (المملكة العربية السعودية) وسيم داربي (ماليزيا).

محاكمة موك من 1 وحدة؛ مستويات التسعير في 50 و 500 وحدة.

خيارات الصندوق والوزن والشحن

يبلغ حجم كرتونة الشحن 210 × 210 × 120 ملم ويبلغ وزنها حوالي 1.7 كجم مع لوحة التركيب والأدوات. تزن منصة مكونة من 50 وحدة أقل من 90 كجم، وهذا هو السبب في أن الشحن الجوي هو الخيار الافتراضي للطلبات الصغيرة - عادةً من 5 إلى 7 أيام من الباب إلى الباب إلى أوروبا.

الشحن البحري: حوالي 1200 وحدة لكل حاوية 20 قدم على 24 منصة نقالة مغلفة بـ 50 كرتونة.

الشروط: FOB Ningbo أو Shanghai، EXW أو CIF. تتضمن الأعمال الورقية الفاتورة التجارية وقائمة التعبئة وإعلان CE وشهادة المنشأ؛ تم قبول خطاب الاعتماد وD/P.

7kW Compact Wallbox AC EV Charger for Residential Garages

الضمان وقطع الغيار والاستجابة للخدمة

ضمان لمدة عامين على عيوب التصنيع؛ العمالة وإعادة الشحن المتفق عليها لكل حالة.

يتم إرسال قطع الغيار - المرحل، ولوحة التحكم، والكابل، ولوحة التثبيت - خلال 7 أيام عمل.

تشخيص الأخطاء بالصور أو الفيديو مع استجابة المهندس خلال يوم عمل واحد.

صيانة المستخدم: امسح فتحات التهوية، وتحقق من غلاف الكابل، وأعد ربط البراغي بعد شهر من التثبيت.

عقود خدمة الوكلاء مع شركاء محليين في ألمانيا وفرنسا والإمارات العربية المتحدة.

ما يجب فعله وما لا يجب فعله عند تحريك الشاحن

خطأ: قم بسحب كابل الإمداد للخارج وتغليف الوحدة وهي مبللة. على اليمين: قم بإيقاف تشغيل القاطع، وجفف الغدد، ولف الكابل بشكل غير محكم، وقم بتخزين الصندوق في وضع مستقيم في صندوق السيارة.

خطأ: إعادة التثبيت على العنوان الجديد دون أن يقوم كهربائي بفحص الدائرة. على اليمين: اطلب من كهربائي محلي التحقق من سعة 32 أمبير ونوع RCD قبل تثبيت اللوحة.

خطأ: حمل الوحدة بواسطة كابل الشحن. على اليمين: ارفعه من الجسم - تم تصنيف الكابل للتيار، وليس للتعامل مع الأمتعة.

خطأ: ترك المسدس من النوع 2 متدليًا على الأرض في الموقع المؤقت. على اليمين: استخدم حافظة الحائط، أو قم بوضع المسدس في كيس إذا لم يكن هناك حافظة.

خطأ: بافتراض أن أي مقبس 230 فولت في الوجهة سيفي بالغرض. على اليمين: تحقق من وجود دائرة حقيقية ذات قدرة 32 أمبير؛ سوف يقوم مقبس 13A بتعثر الجلسة أو اختناقها.

تجارب المالك مع الشاحن المتحرك

ينتقل مهندس البرمجيات المستأجر في دبلن كل 18 شهرًا في المتوسط. يحتفظ بمجموعة التثبيت في حقيبة ويقول إن النقل يتطلب الآن "استراحة غداء واحدة": فك الكسارة، وأربعة براغي، وصندوق في السيارة، وإعادة تثبيته في الشقة الجديدة. مشكلته: الكابل الذي يبلغ طوله 5 أمتار مشدود بالنسبة للجانب البعيد من الخليج المزدوج، لذا فهو يوقف السيارة في مكانه.

يحتفظ زوجان في فانكوفر بواحدة مدمجة لشقتهما ومقصورة على ضفاف البحيرة على بعد أربع ساعات، ويشتريان لوحة خلفية ثانية حتى تظل أجهزة الجدار في كلا الموقعين. المشكلة التي وجدوها: في المقصورة، تبلغ 7 كيلو واط الحد الأقصى لدائرة 32 أمبير، لذلك لا يمكن تشغيل سخان المياه والشاحن معًا - فقد قاموا بجدولة الشحن طوال الليل.

أحد سكان أستراليا يشحن من موقع المخيم 32A ويفيد أن الوحدة نجت من 4000 كيلومتر من الطرق المرصوفة بالحصى في صندوق السيارة. ملاحظة صغيرة: بطاقة البداية السريعة باللغة الإنجليزية فقط، ويريد نسخة فرنسية/إسبانية في الصندوق.
