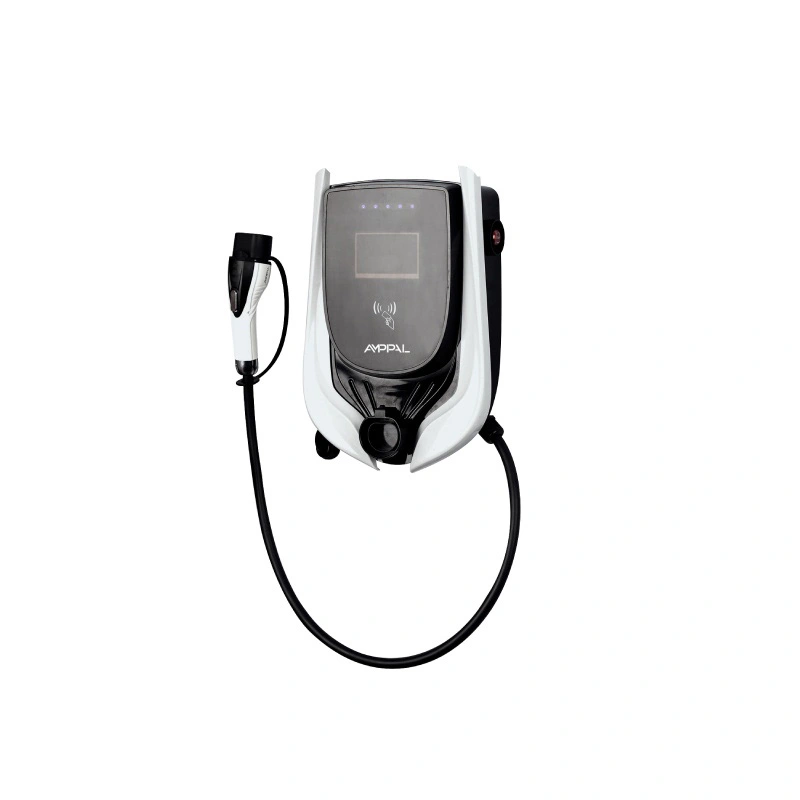

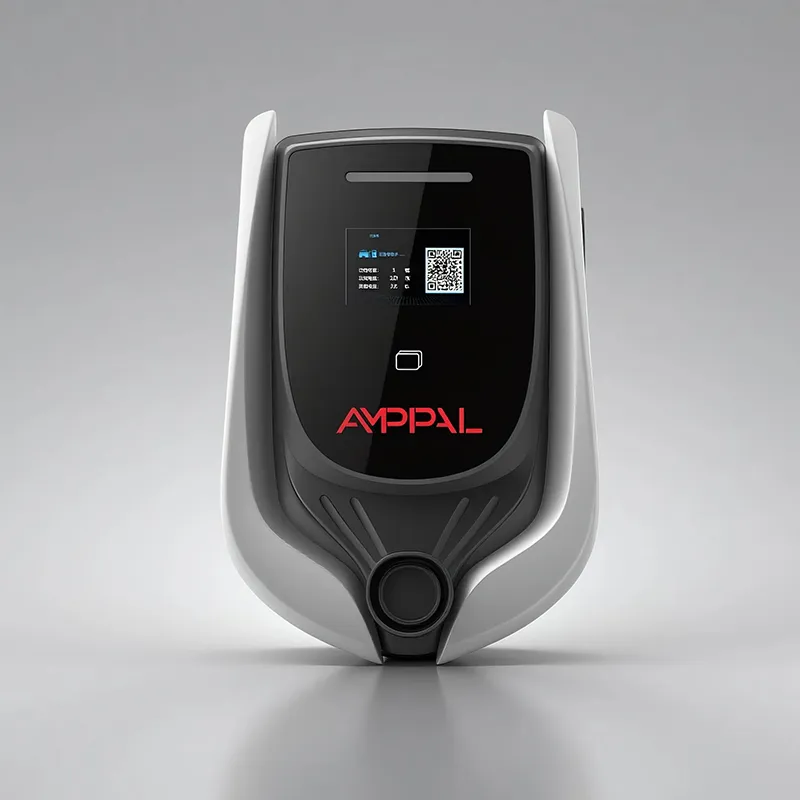

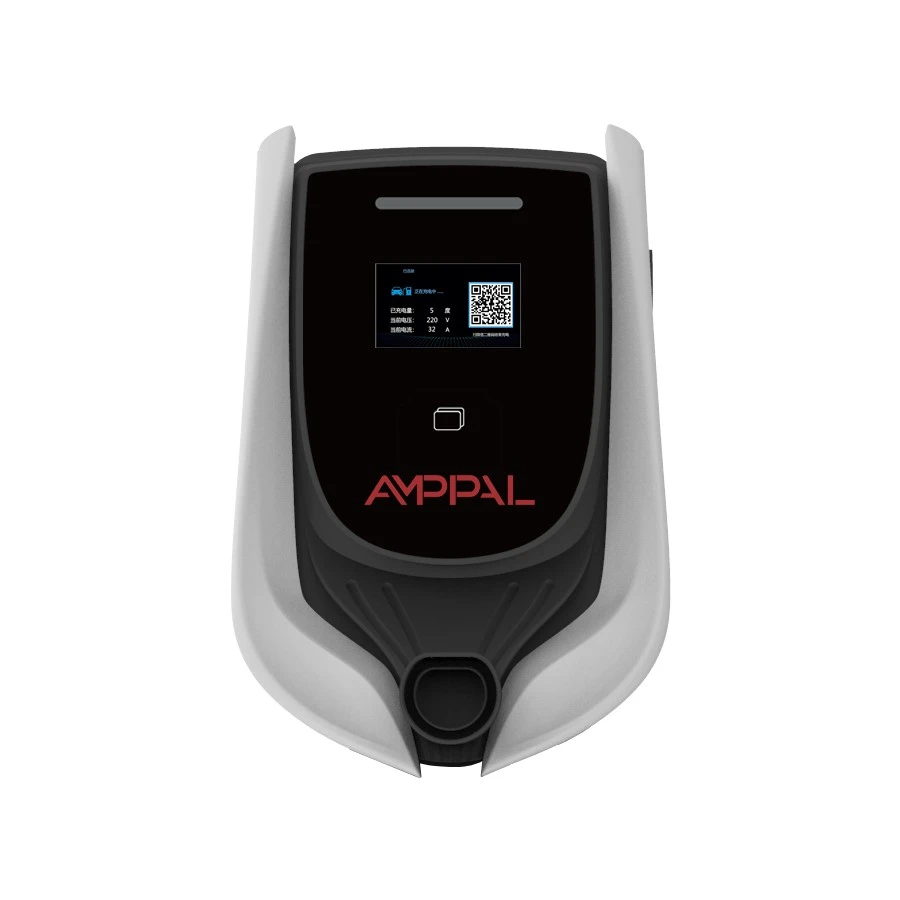

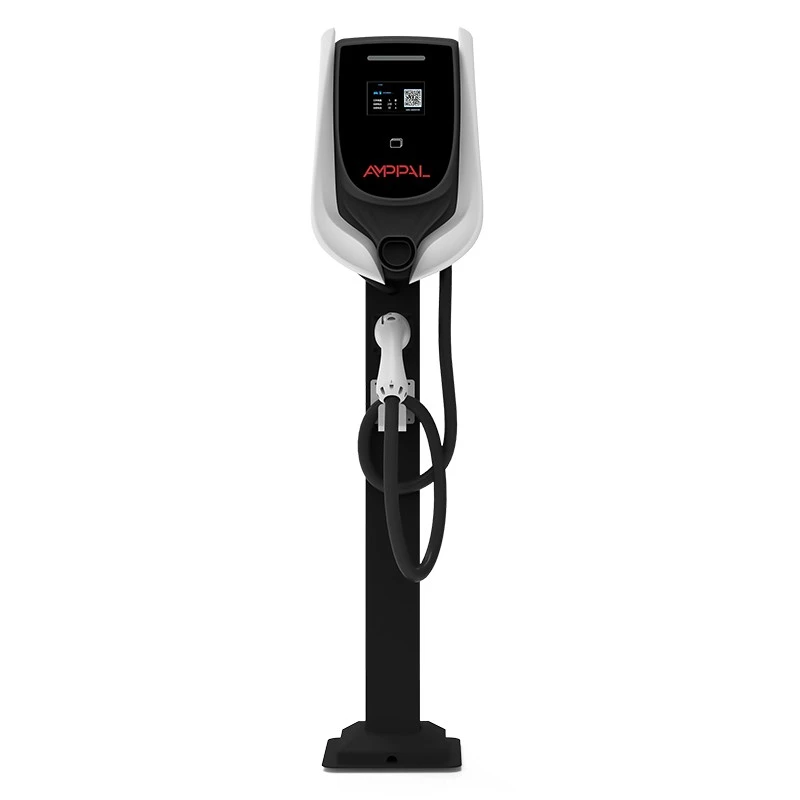

محطة شحن 7kW OCPP Smart AC EV للعقارات التجارية

يبدأ بيع شحن المركبات الكهربائية في الولايات المتحدة وكندا بشركة UL، وليس بالتسويق. محطة شحن AMPPAL 7kW OCPP Smart AC EV للعقارات التجارية (نموذج AF-AC-7-L/B-A-M-4-SD-P) تحمل شهادة UL 2202 وUL 2231-2، وتعمل على مرحلة واحدة 240 فولت عند 32 أمبير، وتضيف وصول RFID، وشاشة LCD مقاس 4.3 بوصة، وشريط حالة LED، وOCPP 1.6j عبر إيثرنت، و4G، وواي فاي، أو RS485. IP54، الضوضاء أقل من 40 ديسيبل، ضمان لمدة عامين. خيار المصنع مباشرة في الصين للقائمين بالتركيب ومطوري العقارات والموزعين في الولايات المتحدة. 15-20 يوم عمل مهلة.

إرسال استفسار

وصف المنتج

لماذا تعتبر شهادة UL أكثر أهمية من تقييمات الطاقة في الولايات المتحدة

في الولايات المتحدة، تعتبر الشهادة أكثر أهمية من الكيلووات – والشهادة هي UL. هذه المحطة بقدرة 7 كيلوواط (موديل AF-AC-7-L/B-A-M-4-SD-P) ليست منتجًا أوروبيًا يتم بيعه للأمريكيين؛ إنها وحدة إمداد بالمركبات الكهربائية تم تصنيعها واختبارها وتوثيقها وفقًا لمعياري UL اللذين تقوم السلطات الأمريكية بفحصهما فعليًا: UL 2202 وUL 2231-2.

الفرق بين البيع في الاتحاد الأوروبي والبيع في الولايات المتحدة هو الفرق بين الإقرار الذاتي وإدراج الطرف الثالث. CE هو إعلان الشركة المصنعة للسوق الأوروبية؛ يبحث مفتشو البناء وشركات التأمين والمرافق في الولايات المتحدة عن UL، والعديد من برامج الخصم على المرافق ترفض ببساطة المعدات التي لا تحتوي عليها.

المادة 625 من NEC هي الكود الذي يحكم تركيبات معدات شحن المركبات الكهربائية، ويقوم المفتشون بتطبيقه من خلال السلطة المحلية ذات الاختصاص القضائي. محطة مدرجة في قائمة UL مع لوحة اسم واضحة تجعل محادثة التصريح قصيرة. هذا هو المنتج الحقيقي هنا: الأوراق التي تُغلق، والتصاريح التي تمر، والتأمين الذي يظل هادئًا.

7kW OCPP Smart AC EV Charging Station for Commercial Properties

ستة مزايا قائمة على الامتثال لهذه المحطة

تغطي قائمة UL 2202 نظام الشحن الكامل، وهو ما وضعه مهندسو المشروع الأمريكي في ورقة المواصفات.

يغطي UL 2231-2 دوائر حماية الأفراد، حيث يقوم مفتشو طبقة السلامة من الصدمات بفحصها قبل التنشيط.

تتوافق المرحلة الواحدة 240 فولت عند 32 أمبير مع الخدمة السكنية والتجارية الخفيفة القياسية في أمريكا الشمالية.

تعمل تقنية RFID plus OCPP 1.6j على تحويل المحطة إلى أصل قابل للفوترة، وليس منفذًا مجانيًا لغير المقيمين.

إن الختم IP54 ومعدل الضوضاء ≥40dB يبقيه قابلاً للتطبيق في المرائب والمواقف ومواقف السيارات الداخلية.

يمكن التحقق من علامة UL الموجودة على لوحة الاسم في دليل UL عبر الإنترنت، وهو ما يقوم به المشترون للتحقق قبل الطلب.

المواصفات الفنية

المعلمة	مواصفة
نموذج	AF-AC-7-L/B-A-M-4-SD-P
القوة المقدرة	7 كيلو واط
جهد الإدخال	240 فولت
التصنيف الحالي	32 أ
تواصل	إيثرنت، 4G، واي فاي، RS485
بروتوكول الشبكة	OCPP 1.6j
واجهة المستخدم	شاشة LCD مقاس 4.3 بوصة + شريط LED + RFID
أبعاد	454 × 306 × 147 ملم
درجة الحماية	IP54
مستوى الضوضاء	≥40 ديسيبل
شهادة	يو ال 2202، يو ال 2231-2
ضمان	سنتان

عمليات النشر في جميع أنحاء الولايات المتحدة وكندا

إسكان متعدد الأسر في الولايات التي لديها قوانين بناء جاهزة للسيارات الكهربائية، حيث يتم تجهيز كل مكان لوقوف السيارات بأسلاك مسبقة بجهد 240 فولت.

فرض رسوم على أماكن العمل مقابل عدد الموظفين، مع استرداد التكاليف من خلال الواجهة الخلفية لـ OCPP.

مرائب الوحدات السكنية في كندا حيث يحتاج المجلس إلى قياس لكل مالك والتحكم في الوصول.

مواقف السيارات في الفندق والتجزئة حيث يتقاضى الضيوف رسومًا طوال الليل وتحمل الورقة التكلفة.

تعمل ساحات الأسطول الخفيف على تشغيل الشاحنات الصغيرة والشاحنات الصغيرة التي تتوقف لمدة 8-10 ساعات وتحتاج إلى جلسات 32A موثوقة.

ما الذي يتم التحقق منه فعليًا بواسطة UL 2202 وUL 2231-2

UL 2202 هو معيار السلامة لمعدات نظام شحن المركبات الكهربائية: البناء والأسلاك والعزل وسلوك الحريق للمحطة الكاملة في ظل الظروف العادية وظروف الأعطال. ويعني اجتيازه أن العلبة والموصل وتخطيط ثنائي الفينيل متعدد الكلور والتصميم الحراري قد تمت مراجعتها من قبل مهندسي UL وفقًا للمتطلبات المنشورة.

UL 2231-2 هو معيار حماية الأفراد. فهو يتحكم في الدوائر التي تمنع حدوث صدمة كهربائية عندما يقوم المستخدم بتوصيل موصل مبلل أو فصله أو لمسه: فحص الاستمرارية الأرضية، ومراقبة تيار التسرب، والآليات التي تعمل على إلغاء تنشيط الخرج قبل أن يصبح الاتصال بجزء حي ممكنًا.

توجد كلتا القائمتين في الدليل العام لشركة UL تحت رقم الطراز، لذلك يرى مفتش كهربائي في تكساس ومهندس شقة في تورونتو نفس الشهادة التي نرسلها إليك تمامًا. لا توجد ألعاب نسخ، ولا توجد لغة "معادلة لـ UL" - القائمة هي الدليل.

ما وراء UL: ضمان الجودة في الإنتاج

يتم تتبع كل دفعة إنتاج عن طريق الرقم التسلسلي لسجلات الاختبار الخاصة بها، والتي نحتفظ بها لمدة عشر سنوات.

تجري كل محطة اختبارًا كاملاً للعزل والعزل قبل التعبئة؛ يتم تسجيل قيم المرور.

يتم تشغيل كل إصدار من البرامج الثابتة مقابل واجهة خلفية مرجعية قبل الإصدار، لذلك لا يمكن للتحديث أن يعطل تكامل الفوترة بهدوء.

يتم فحص نطاق قارئ RFID وتباين شاشات الكريستال السائل ووظيفة شريط LED في كل وحدة، ولا يتم أخذ عينات منها.

يتم التحقق من نتائج IP54 والنتائج الصوتية (d40dB) على عينات الإنتاج ويتم حفظها في سجل الدفعة.

يتم تدقيق نظام الجودة الخاص بالمصنع بموجب برنامج مراقبة UL، وبالتالي تظل القائمة حية.

من الصفائح المعدنية إلى المحطة النهائية: ثماني خطوات

يشترك الخط في حرم Zhejiang الذي قام بتسليم أكثر من مليون وحدة شحن في عام 2024، مع روبوتات FANUC في التجميع وقاطعات الليزر TRUMPF في العبوات.

1. فولاذ العلبة مصنوع بالليزر، ومفرم بالضغط، ومطلي بالمسحوق.

2. يتم تركيب وفحص الحشيات وأسطح الختم IP54.

3. إن لوحات الطاقة والاتصالات مصنوعة من SMT وملحومة بإعادة التدفق.

4. تم تركيب ومعايرة شاشة LCD، شريط LED، ووحدة RFID.

5. يتم تحميل البرنامج، ولا تمر أي وحدة بهذه المحطة حتى تكمل المصافحة المباشرة مع الواجهة الخلفية المرجعية الخاصة بنا.

6. يتم ممارسة مسارات Ethernet و4G وWiFi وRS485 بالتسلسل.

7. يتم إجراء اختبارات الهيبوت والعزل والحرق في كل محطة.

8. يتم وضع لوحات الأسماء وعلامات UL والكرتون قبل ختم مراقبة الجودة.

التحقق من الامتثال: هل هذه المحطة مناسبة لموقعك؟

تناسب هذه المحطة المواقع الأمريكية والكندية مع خدمة أحادية الطور بجهد 240 فولت، ودائرة 32 أمبير لكل كشك، وتحتاج إلى التحكم في الوصول أو إعداد الفواتير. البلديات التي لديها رموز جاهزة للمركبات الكهربائية، وأصحاب العقارات الذين يطالبون بخصومات على المرافق، والمقاولين الذين يبنون مشاريع محددة، سيجدون أن أوراق UL تؤدي نصف مهمة المبيعات لهم.

إنه المنتج الخطأ في ثلاث حالات. يجب أن تستخدم المواقع ذات الخدمة ثلاثية المراحل ومتطلبات 11 كيلو وات لكل كشك محطة OCPP بقدرة 11 كيلو وات بدلاً من ذلك. المواقع التي تحتاج إلى معدل دوران أقل من 30 دقيقة تحتاج إلى التيار المستمر، وليس وحدة التيار المتردد هذه. ويمكن للموقع الذي ليس لديه نية لإدارة المستخدمين أو الفواتير توفير المال باستخدام نموذج أبسط - فإن حزمة RFID وOCPP لا تستحق تكلفتها إلا عندما يقوم شخص ما بإدارتها.

قبل الطلب، تأكد من ثلاثة أشياء مع كهربائيك: الخدمة 240 فولت، وتم تصنيف دائرة المماطلة لـ 32 أمبير متواصل، ومنطقة وقوف السيارات بها مسار شبكة (إيثرنت، أو إشارة خلوية، أو WiFi) أو خطة تشغيل غير متصلة بالإنترنت معتمدة. سيقوم مهندسونا بتخطيط الاتصال معك في كلتا الحالتين.

7kW OCPP Smart AC EV Charging Station for Commercial Properties

لماذا يختار القائمون على التركيب في الولايات المتحدة AMPPAL

15-20 يوم عمل من تاريخ الطلب إلى الإرسال، وهو ما يناسب جداول البناء بشكل أفضل من المهل الزمنية النموذجية لتصنيع المعدات الأصلية.

خيارات OEM: علامتك التجارية على العلبة، وشاشة التمهيد، وبطاقات RFID، بالإضافة إلى الأدلة باللغة الإنجليزية بشكل قياسي.

تتم مشاركة شهادات UL 2202 وUL 2231-2، بالإضافة إلى ملفات CE وTÜV وCB الخاصة بالمصنع، مع فريق المواصفات الخاص بك.

يتم التفاوض على موك لكل طلب؛ يبدأ المقاولون والموزعون عادة بـ 20-50 وحدة.

نحن نقوم بتشغيل أكثر من 200 محطة شحن بأنفسنا، لذلك يتحدث المشترون الأمريكيون إلى فريق يقوم أيضًا بتشغيل أجهزة الشحن، وليس فقط بيعها.

تعبئة الصادرات وتحميل الحاويات والأعمال الورقية

يتم شحن كل محطة في علبة كرتونية مغطاة بالرغوة بأبعاد 58 × 42 × 30 سم تقريبًا، ويبلغ الوزن الإجمالي حوالي 12 كجم، مع حامل الحائط، وبطاقات RFID المبدئية، ودليل الاستخدام. تحمل الكراتين لوحة اسم النموذج وعلامة قائمة UL لسهولة الفحص في الميناء.

يستغرق الشحن البحري على المنصات 24-30 محطة لكل منصة وحوالي 300 لكل حاوية 40HQ؛ تعد الأحمال المختلطة مع محطات OCPP بقدرة 3.5 كيلو وات و11 كيلو وات أمرًا روتينيًا للموزعين الذين يقومون ببناء النطاق.

يتم إعداد المستندات لوسطاء الجمارك الأمريكيين: الفاتورة التجارية، وقائمة التعبئة، وشهادة المنشأ، ونسخ من شهادات UL. نحن نقتبس EXW أو FOB Ningbo أو CIF ونشحن عبر Ningbo أو Shanghai.

هيكل الضمان والدعم المحلي

ضمان لمدة عامين ضد عيوب التصنيع بالمحطة والوحدات الداخلية.

تتداخل ساعات الدعم مع المناطق الزمنية بالولايات المتحدة، وتقوم التشخيصات عن بعد بقراءة سجلات OCPP معك أثناء المكالمة.

يتم شحن أجهزة القراءة ولوحات LCD ووحدات الطاقة من المخزون خلال 3-5 أيام عمل.

يتم دفع تحديثات البرامج الثابتة عن بُعد عبر الواجهة الخلفية؛ لا يتم أبدًا تبديل المكونات المدرجة في قائمة UL بالبدائل.

وتستمر تغطية قطع الغيار لمدة خمس سنوات بعد توقف هذا الطراز.

أخطاء التثبيت والتشغيل التي يجب تجنبها

خطأ: تشغيل المحطة قبل توقيع السلطة المحلية على التصريح. على اليمين: سحب التصريح وإظهار قائمة UL والتنشيط بعد الفحص.

خطأ: هبوط المحطة على دائرة مشتركة 50 أمبير مع أحمال أخرى. على اليمين: دائرة مخصصة ذات تصنيف مستمر 32 أمبير لكل كشك، وفقًا للمواصفة NEC 625.

خطأ: تخطي الفحص الأرضي لأنه "نجح في الموقع الأخير". على اليمين: التحقق من التأريض واستمرارية الأرض في الموقع؛ تعتمد حماية UL 2231-2 على ذلك.

خطأ: إعطاء بطاقة RFID واحدة للمبنى بأكمله. على اليمين: بطاقات لكل مستخدم حتى يظل سجل معاملات OCPP مفيدًا للفوترة.

خطأ: افتراض فشل الشبكة يؤدي إلى طوب المحطة. على اليمين: يتم تحصيل الرسوم من البطاقات المعروفة من القائمة المحلية، ويتم تحميل المعاملات عند عودة الرابط.

تعليقات من القائمين على التركيب والأساطيل في أمريكا الشمالية

قام مقاول كهربائي في مترو دالاس فورت وورث بتركيب 30 محطة عبر ثلاثة مشاريع متعددة الأسر في عام 2025. ويقول إن ملف UL اختصر محادثات التصاريح الخاصة به من أسابيع إلى أيام، وشكواه الوحيدة هي أن الوحدة التي يبلغ وزنها 12 كجم هي عبارة عن مصعد لشخصين على سلم - يستخدم طاقمه الآن مساعدًا على كل حامل.

تدير إحدى الوحدات السكنية في تورونتو أربع محطات في مرآب تحت الأرض. يقوم مدير العقار بتصدير تقارير كيلووات ساعة لكل مالك كل شهر؛ المشكلة الوحيدة هي قوائم شاشة LCD باللغة الإنجليزية فقط، والتي أشار إليها مالك الناطق بالفرنسية خلال الشهر الأول.

يقوم مشرف الأسطول في شيكاغو بشحن 12 شاحنة عمل طوال الليل في ثماني محطات. كانت الجلسات موثوقة خلال فصل الشتاء في إلينوي. كانت ملاحظته لنا هي أن شريط LED ساطع بما يكفي لقراءة الحافظة في مكان مظلم، وهو ما يعتبره ميزة، على الرغم من أن سائقه في المناوبة الليلية يطلق عليه "المنارة".

أسئلة الامتثال التي يطرحها المشترون الأمريكيون

س: ماذا يعني إدراج UL لهذه المحطة؟

ج: قام مهندسو UL بمراجعة واختبار الوحدة الكاملة وفقًا للمعيارين UL 2202 وUL 2231-2، وتظل القائمة مباشرة تحت مراقبة المصنع.

س: يتم قبول CE في الولايات المتحدة، أليس كذلك؟

ج: لا، CE هو إعلان سوق الاتحاد الأوروبي؛ تبحث السلطات الأمريكية ذات الاختصاص القضائي عن قوائم الجهات الخارجية مثل UL، وتتطلب العديد من المرافق الحصول عليها للحصول على خصومات.
