شاحن EV متعدد المسدسات بقدرة 120 كيلو وات للمركبات المتعددة وشحن الأسطول

ما الذي تفعله خزانة الأسلحة الرباعية بقدرة 120 كيلو وات فعليًا

قم بتوصيل EV واحد في AF-DC-120-Y-D-Z-4-H وسيقوم بسحب 120 كيلو واط بالكامل؛ قم بتوصيل ثانية وستقوم الخزانة بإعادة تقسيم الميزانية بهدوء إلى 60 كيلو واط لكل منها. إن عملية إعادة التقطيع هذه، وليس وحدة الطاقة نفسها، هي التي تقرر ما إذا كان السائقون سيتركون لك مراجعة بخمس نجوم أو بنجمة واحدة.

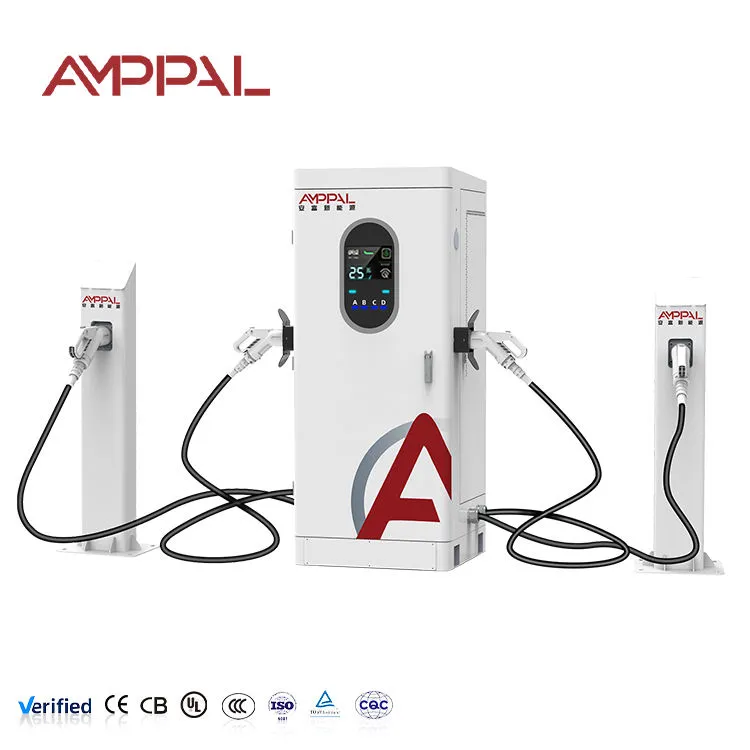

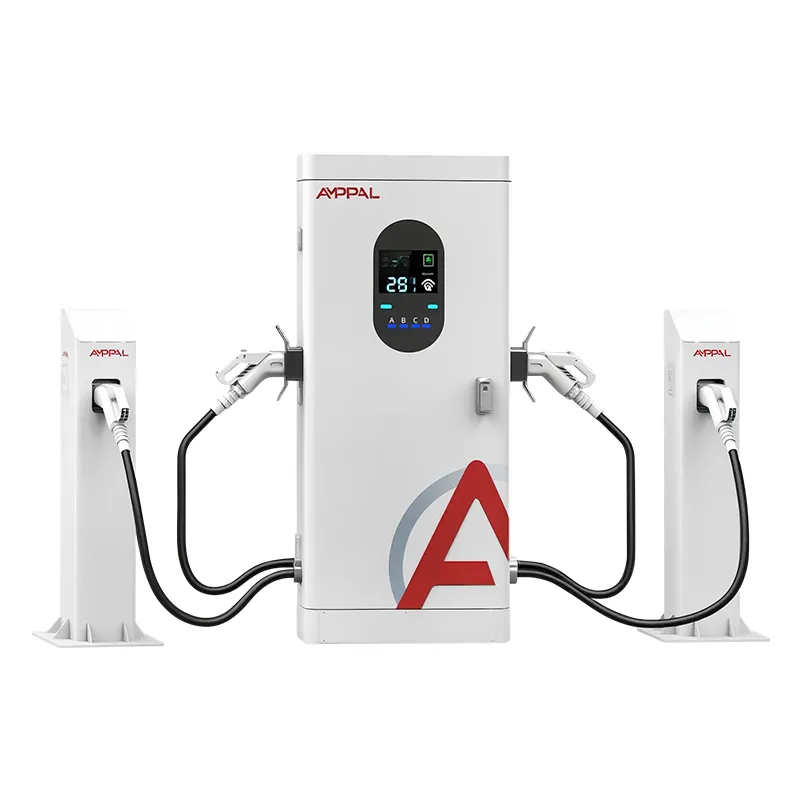

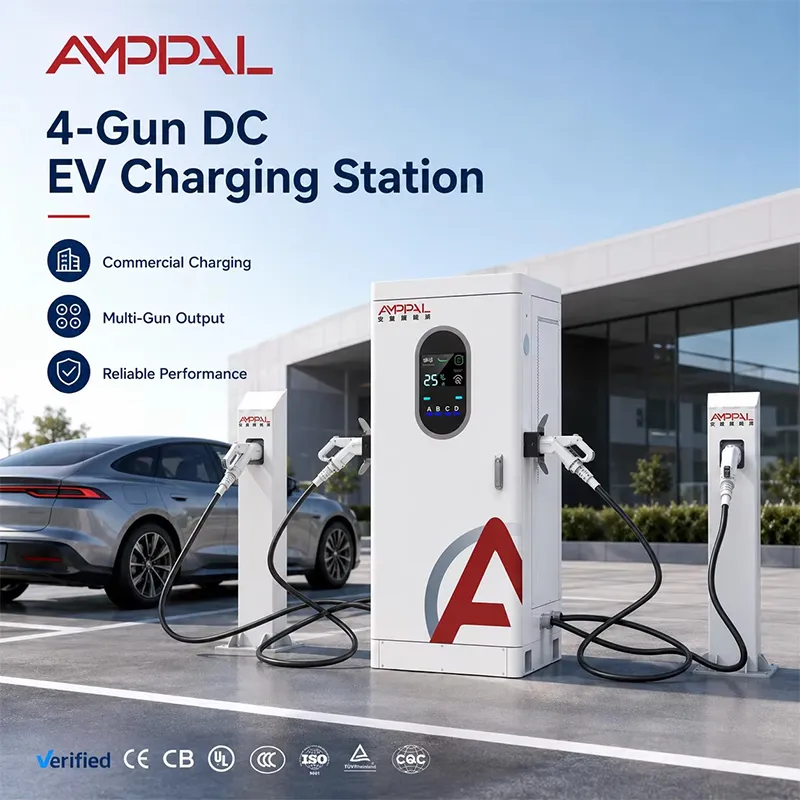

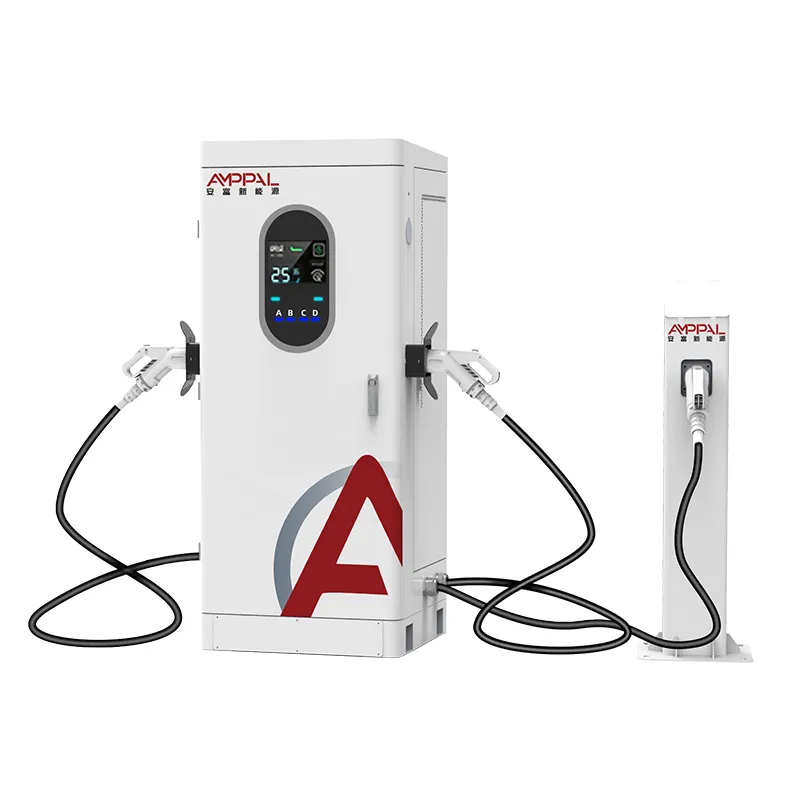

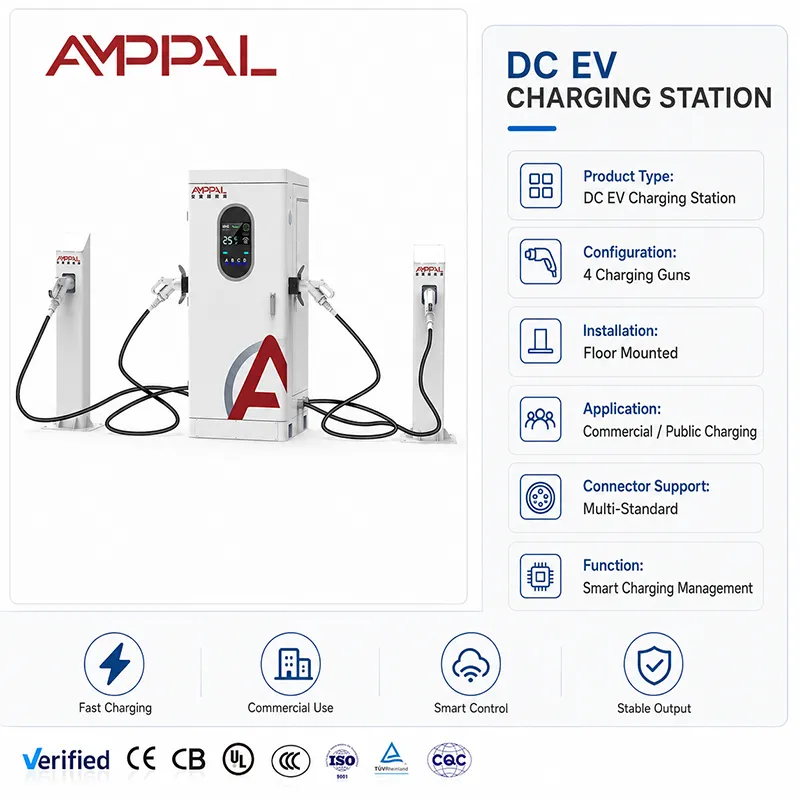

شاحن EV Multi-Gun DC بقدرة 120 كيلو واط للمركبات المتعددة وشحن الأسطول هو شاحن DC متعدد المسدسات متكامل: خزانة واحدة، ومدخل AC380V واحد، وأربعة مخارج تتشارك في مجمع طاقة واحد. إنها ليست أربعة أجهزة شحن مثبتة معًا. إنها آلة واحدة بقدرة 120 كيلوواط، يقرر برنامجها أين تذهب الطاقة، ثانية تلو الأخرى. المشغلون الذين يفهمون هذا البرنامج يشكلون تجربة قائمة الانتظار.

خمسة أشياء يغيرها محرك التخصيص

قواعد التخصيص التي تحددها أنت، وليس المصنع: أسبقية الوصول، أو حتى التقسيم، أو بندقية الأولوية - تم تغييرها على شاشة اللمس أو من خلال الواجهة الخلفية لـ OCPP، بدون فتح الخزانة.

تتوقف البنادق الخاملة عن دفع الإيجار: عندما يكون الموضع C فارغًا، تتدفق حصته إلى الأسلحة المشغولة تلقائيًا. 120 كيلو واط لا تقف أبدًا في مقبس غير مستخدم.

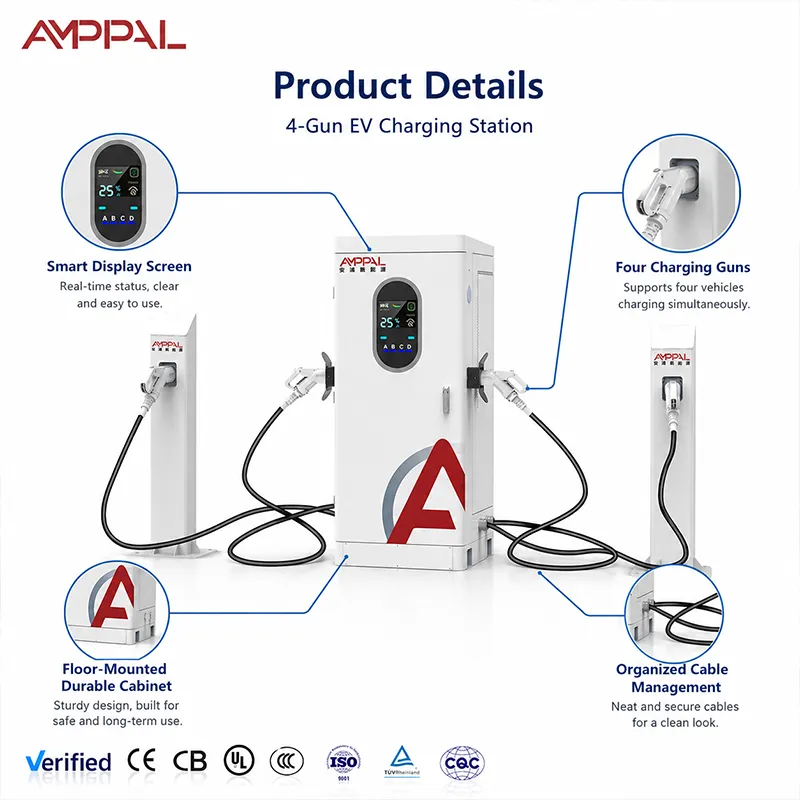

تخبرك الشاشة بالحقيقة: تعرض كل جلسة جهدًا وتيارًا حيًا، بحيث يمكن للسائق الذي "أبطأ" أن يرى أن ذلك تخصيص وليس خطأ. تنهي هذه الشاشة الواحدة وسيطات أكثر من أي تذكرة مكتب مساعدة.

الحدود الحالية هي جزء من الحسابات: يبلغ الحد الأقصى للإنتاج 250 أمبير، لذلك يمكن لمركبة 800 فولت وحدها أن تستهلك 120 كيلووات كاملة، في حين أن سيارة 400 فولت تصل إلى حوالي 100 كيلووات. تعرض الخزانة كلا الرقمين على الهواء مباشرة.

المواصفات الفنية

حيث يكسب الفاصل بقدرة 120 كيلو وات الاحتفاظ به

مستودعات سيارات الأجرة في المناطق الحضرية: تستهلك ثلاث سيارات أجرة 30 كيلووات لكل منها بينما تشغل سيارة سيدان عالية الجهد بقية المجمع.

مواقف السيارات في الفندق ومراكز التسوق: يشحن الضيوف طوال الليل بوتيرة مريحة؛ يقترب الزائر أثناء النهار بمفرده من 120 كيلووات كاملة.

لن يقوم المالك بتحديث ساحات الأسطول الصغيرة التي تحتوي على 4-8 مركبات كهربائية وخط تغذية واحد بقدرة 120 كيلووات.

تتوقف حفرة الطريق السريع مع وصول انفجارات - أربعة بنادق تمتص موجة صغيرة بدون محول ثانٍ.

مراكز نقل الركاب في المناخات الحارة: يتعامل نظام تبريد الهواء القسري وإطار IP54 مع درجات حرارة تصل إلى 40 درجة مئوية وجوانب متربة.

كيف يقرر مجلس الوزراء من يحصل على ماذا؟

تقوم وحدة التحكم باختبار طلب كل سلاح متصل بشكل مستمر - جهد البطارية، والطلب الحالي، والقاعدة التي حددتها. إن مبدأ من يأتي أولاً يُخدم أولاً هو الوضع الافتراضي: تحصل السيارة الأولى على ما تطلبه، والثانية تأخذ مما تبقى، ويقسم القادمون اللاحقون الباقي. حتى الانقسام يقسم المجمع بين البنادق المحتلة.

هذا هو شعور السائقين الرياضيات في الواقع. سيارة واحدة وحدها: حمام السباحة الكامل. سيارتان: 60 كيلو واط لكل منهما. أربع سيارات: 30 كيلووات لكل منها - على افتراض أن المركبات يمكنها قبول هذه الأرقام. هناك تحذيران مهمان. أولاً، سقف 250 أمبير: بطارية 400 فولت تطلب 300 أمبير تصل إلى ما يقرب من 100 كيلو وات، لذا فإن لحظة "120 كيلو وات الكاملة" تنتمي إلى المركبات 800 فولت.

ما يراه السائق إذن هو تنحي عندما يقوم شخص جديد بتوصيل التيار الكهربائي وتناقص التيار البطيء مع ارتفاع بطاريته. ولا هو خطأ. تعرض الشاشة التقسيم الجديد خلال ثانية واحدة، ويتغير لون شريط LED حتى تعرف قائمة الانتظار أي سلاح مجاني.

بوابات الجودة خلف علامات CE وTUV وUL وCB

اختبار النوع على الخزانة الكاملة، وليس على عينة منضدية: تم التحقق من التوافق الكهرومغناطيسي (EMC) ومقاوم العزل الكهربائي والتأريض الوقائي على الوحدة مقاس 1820 × 750 × 735 كما تم شحنها.

رش الملح لمدة 96 ساعة على السياج وعلب الأسلحة - فحص التآكل الساحلي الذي يهم في مواقع الخليج وجنوب شرق آسيا.

نقع حراري عند درجة حرارة محيطة تبلغ 50 درجة مئوية مع إغلاق الأبواب؛ منحنى التخفيض مطبوع في الدليل، ولم يتم اكتشافه في الموقع.

اختبار IP54 للمطر والغبار على أختام الأبواب وحشوات الكابلات قبل مغادرة الوحدة للخط.

السجلات المتسلسلة: يمكن طلب ملف اختبار كل خزانة مع الشحنة - وهو أمر مفيد عندما يطلب عطاء المشروع إثباتًا.

ثماني خطوات من لفائف الصلب إلى خزانة تم اختبارها

1. القطع بالليزر على ماكينات TRUMPF وثني الفرامل بالضغط باستخدام الحاسب الآلي - مرحلة الصفائح المعدنية تحدد قصة IP54.

2. مسحوق الطلاء والمعالجة، مع عينة رش الملح المسحوبة من كل دفعة.

3. تجميع PCBA على خط DC؛ يقوم AMPPAL بتشغيل تجميع التيار المتردد والتيار المستمر بشكل منفصل، لذلك لا تشارك خزانات التيار المستمر الأدوات مع معدات التيار المتردد أبدًا.

4. تكامل وحدة الطاقة مع مجموعة قضبان التوصيل التي يتم التحكم فيها بعزم الدوران - يظهر شريط التوصيل السائب بعد أشهر كنقطة ساخنة.

هل 120 كيلو واط عبر أربعة مسدسات هي الرياضيات المناسبة لموقعك؟

تناسب هذه الخزانة المواقع التي يمكن توصيل أربع مركبات بها في وقت واحد وتستمر الجلسات من 25 إلى 60 دقيقة: المستودعات ومراكز التسوق والفنادق ومحطات الطرق السريعة الصغيرة. اعمل بشكل عكسي من هدفك. تقريبًا، بمعدل 40 كيلووات لكل مدفع مشغول، تستغرق عملية تعبئة 50 كيلووات في الساعة حوالي 75 دقيقة عندما تكون الخزانة ممتلئة، وحوالي 25 دقيقة عندما تكون سيارة واحدة بها حوض السباحة بمفردها.

كن صادقًا بشأن عدم التطابق. إذا كان عملك بأكمله عبارة عن مسار سريع واحد مع مركبة واحدة في كل مرة، فإن تكلفة المدفع الواحد 120 كيلووات أو 160 كيلووات أقل. إذا كنت بحاجة إلى أربع جلسات متزامنة بقدرة 120 كيلووات، فهذه الخزانة صغيرة جدًا بأربع مرات - قم بشراء وحدات منفصلة.

لماذا يطلب المشترون هذه الخزانة من AMPPAL

OEM/ODM بدون الدراما: الشعار واللون وملصقات الأسلحة وتسمية الواجهة الخلفية التي تم تكوينها حسب الطلب؛ يتم تحديد شروط موك لكل نموذج في عرض الأسعار، ويتم شحن وحدات العينة قبل الحجم.

15-20 يوم عمل مهلة قياسية لهذا النموذج، تحسب من الودائع والأعمال الفنية المعتمدة.

مجموعة شهادات تجيب على المناقصات في الشرق الأوسط والاتحاد الأوروبي والأمريكتين: CE وTUV وUL وCB بالإضافة إلى CCC في المنزل.

مشاريع مرجعية ذات بيانات تشغيلية حقيقية: تم توفير 500 وحدة مبردة بالسوائل لمشروع نيوم للهيدروجين الأخضر في المملكة العربية السعودية، وأكثر من 200 محطة يديرها فريقنا الخاص.

مصنع يضم 260 شخصًا تأسس عام 2014 في يويهتشينغ بمقاطعة تشجيانغ - "عاصمة الصين الكهربائية" - يصدر إلى أكثر من 40 دولة.

الصندوق، البليت، الحاوية: كيف يتم شحن 120 كيلوواط

يتم شحن الخزانة في وضع مستقيم في صندوق خشبي بحجم يصل إلى 1820 × 750 × 735 ملم مع خلوص يبلغ حوالي 100 ملم لكل جانب؛ تركب البنادق الأربعة في حجرات مقطوعة بالرغوة بجانبها. يبلغ حجم مغلف الصندوق حوالي 2.0 × 0.95 × 1.0 متر، ويتم ذكر الوزن الإجمالي النهائي في قائمة التعبئة قبل الإرسال.

بالنسبة لأحمال الحاويات، قم بالتخطيط حول هذا المغلف: مقر رئيسي بمساحة 40 قدمًا يتسع لستة صناديق في صف واحد مع مساحة للملحقات، ونقوم بإعادة التحقق من خطة التخزين مقابل أبعاد الحاوية الفعلية في كل طلب. لا يوجد عميلان يحزمان نفس المزيج، لذلك يتم تأكيد مخطط التحميل النهائي معك قبل مغادرة الشاحنة.

الشروط هي طلبك - FOB، أو CIF، أو CFR، أو DDP أو EXW من مصنعنا في يويهتشينغ - ويتم إعداد مستندات الشحن (الفاتورة التجارية، وقائمة التعبئة، وبوليصة الشحن، وشهادة المنشأ) بواسطة مكتب التصدير لدينا، الذي يتعامل مع أكثر من 40 دولة وجهة سنويًا.

الضمان وقطع الغيار

عامين على الوحدة. في الخزانات متعددة الأسلحة، تشهد مجموعات الأسلحة أكبر قدر من التآكل - فنحن نخزن جميع المواضع الأربعة.

يتم إرسال مجموعات الأسلحة الاحتياطية (مع كابل بطول 5 أمتار أو 7 أمتار) من مصنع تشجيانغ خلال 48 ساعة للمواد المخزنة.

التشخيص عن بعد عبر اتصال OCPP: يتم حل معظم أخطاء التكوين عبر الواجهة الخلفية دون زيارة الموقع.

يتم إرسال قائمة مراجعة سنوية للخدمة مع كل طلب: تنظيف مرشحات الهواء، وقضبان التوصيل لإعادة عزم الدوران، وفحص نقاط اتصال البندقية بحثًا عن علامات الحروق.

دعم التشغيل: مكالمة عن بعد مع مهندسينا لمتابعة الجلسة الأولى من البداية إلى النهاية.

قطع الغيار على مستوى الوحدة، وليس الوعود على مستوى اللوحة: وحدات الطاقة قابلة للتبديل السريع ويتم تخزينها طوال فترة الضمان الكاملة.

الخطأ مقابل الحق: التعامل مع مجلس الوزراء

خطأ: أوقف السيارة بحيث يكون الكابل الذي يبلغ طوله 5 أمتار مشدودًا، ثم قم بإلقاء اللوم على الشاحن عندما يتآكل الموصل. على اليمين: مطابقة طول الكابل مع تصميم الخليج - 7 أمتار من البنادق في الممرات البعيدة، و5 أمتار في الممرات القريبة، ويتم إرجاع الكابلات إلى الحافظات بعد كل جلسة.

خطأ: تكديس الصناديق على الجانب المهووس من الخزانة. على اليمين: احتفظ بمساحة خالية تبلغ 40 سم حول فتحة السحب وقم بنفخ الفلتر نظيفًا شهريًا.

خطأ: أخبر سائق 400 فولت "سوف تحصل على 120 كيلو واط" لأن اللافتة تقول 120 كيلو واط. على اليمين: نقلاً عن الرقم الحقيقي - حوالي 100 كيلووات على 400 فولت، و120 كيلووات كاملة على 800 فولت - والإشارة إلى الشاشة المباشرة.

خطأ: تغذية الخزانة من منفذ مشترك أو من قاطع صغير الحجم. على اليمين: خط AC380V+-15% مخصص، وقاطع مصنف بشكل صحيح، وربط أرضي مناسب - مخطط الأسلاك موجود في الدليل.

خطأ: ترك مسدس ملقى على الأسفلت الرطب أثناء وقوف السيارة التالية في الطابور. على اليمين: التغليف بعد الاستخدام؛ يظهر شريط LED باللون الأخضر فقط عندما يكون السلاح جالسًا وجاهزًا.

ماذا يقول المشغلون بعد ستة أشهر

يدير أحد مديري مستودع سيارات الأجرة في دبي مبدأ من يأتي أولاً يُخدم أولاً وأخبرنا أن شريط LED يخفض نزاعاته في الطابور إلى النصف - حيث يرى السائقون أي بندقية مجانية قبل ركن سياراتهم. شكواه: الشمس المباشرة تجعل من الصعب قراءة الشاشة مقاس 7 بوصات في فترة ما بعد الظهر، لذلك قام بتثبيت مظلة صغيرة فوق الخزانة.

طلب أحد مشغلي مركز التسوق في كوالالمبور وضع بنادق يبلغ عددها 7 ملايين في المواقع الخارجية حتى تتمكن سيارات المنافذ الخلفية من الوصول دون خلط. ارتفعت الإيرادات لكل خزانة بعد أن تحول إلى نظام الانقسام المتساوي، لأنه لم تكن هناك سيارة واحدة تستحوذ على حوض السباحة أثناء ذروة العشاء.

تدير إحدى شركات النقل في وارسو أربع شاحنات صغيرة من خلال خزانة واحدة طوال الليل. عند -15 درجة مئوية، بدأت الخزانة في العمل وحافظت على درجة الحرارة بشكل جيد. ملاحظتهم: لا يمكن إسكات صوت الجرس في نهاية الجلسة من التطبيق، لذلك يتعين على عامل المناوبة الليلية السير إلى الشاشة - وهو أمر بسيط، لكنهم طلبوا ذلك في البرنامج الثابت التالي.

أسئلة يطرحها المشترون حول تخصيص الطاقة

س: إذا تم توصيل أربع سيارات في وقت واحد، فهل تحصل جميع السيارات الأربع على 30 كيلو واط بالضبط؟

ج: مع الانقسام الزوجي، نعم — 120 مقسومًا على أربعة بنادق مشغولة. مع مبدأ أسبقية الحضور، تحتفظ السيارة الأولى بما طلبته وتتقاسم بقية السيارات ما تبقى. تعرض الشاشة الانقسام المباشر.

سؤال: قال أحد السائقين إن سرعته انخفضت عندما وصلت سيارة أخرى. هل الشاحن فاشل؟

ج: بالتأكيد لا. يقوم مجلس الوزراء بإعادة تخصيص المجموعة عند بدء جلسة جديدة؛ يتنحى الحالي في خطوة واحدة ويتم تحديث الشاشة. إنها سياسة وليست فشلاً.

س: هل يمكن لسلاح واحد أن يحظى بالأولوية دائمًا؟

ج: نعم، يمكن حجز منصب واحد محدد للسهم؛ الثلاثة الآخرون يقسمون ما تبقى. سيحتاج السلاحان ذوا الأولوية إلى خزانتين، فالرياضيات لا تسمح بذلك.

س: هل سيشهد أسطولي 400 فولت 120 كيلوواط؟

ج: لا - سقف الإخراج 250 أمبير يحد من قدرة السيارة 400 فولت إلى 100 كيلو وات تقريبًا. تظهر 120 كيلووات كاملة في المركبات ذات الجهد 800 فولت. ولهذا السبب نقوم بنشر المواصفات الحالية بدلاً من اختصارات التسويق.

س: كابلات 5 م أو 7 م؟

ج: الترتيب حسب هندسة الخليج. تستغرق الممرات القريبة 5 أمتار (أرخص، وكابلات أقل للإدارة)؛ يحتاج الوصول عبر الممرات إلى 7 أمتار. الطلبات المختلطة طبيعية — حددها لكل موضع.

س: هل يمكن تغيير قواعد التخصيص بعد التثبيت؟

ج: نعم، من خلال شاشة اللمس أو من خلال OCPP، في أي وقت، دون تغيير الأجهزة. عادةً ما يحدد أسبوعان من بيانات A/B القاعدة التي تناسب موقعك.

س: ماذا يحدث إذا فشل أحد الأسلحة؟

ج: الثلاثة الآخرون يواصلون العمل. مجموعات الأسلحة قابلة للاستبدال والتخزين في الميدان. يظهر الموضع الفاشل كخطأ على الشاشة وفي OCPP.

س: OCPP 1.6 أو 2.0؟

ج: كلاهما. أخبرنا بالمنصة الخاصة بك قبل الشحن وسنقوم باختبار المصافحة ضدها، حتى لا يتحول التشغيل إلى جلسة تصحيح الأخطاء.
