محطة شحن EV سريعة متعددة الموصلات بقدرة 160 كيلووات للأساطيل التجارية

ما 160 كيلوواط موزعة على أربع بنادق تشتريها لك

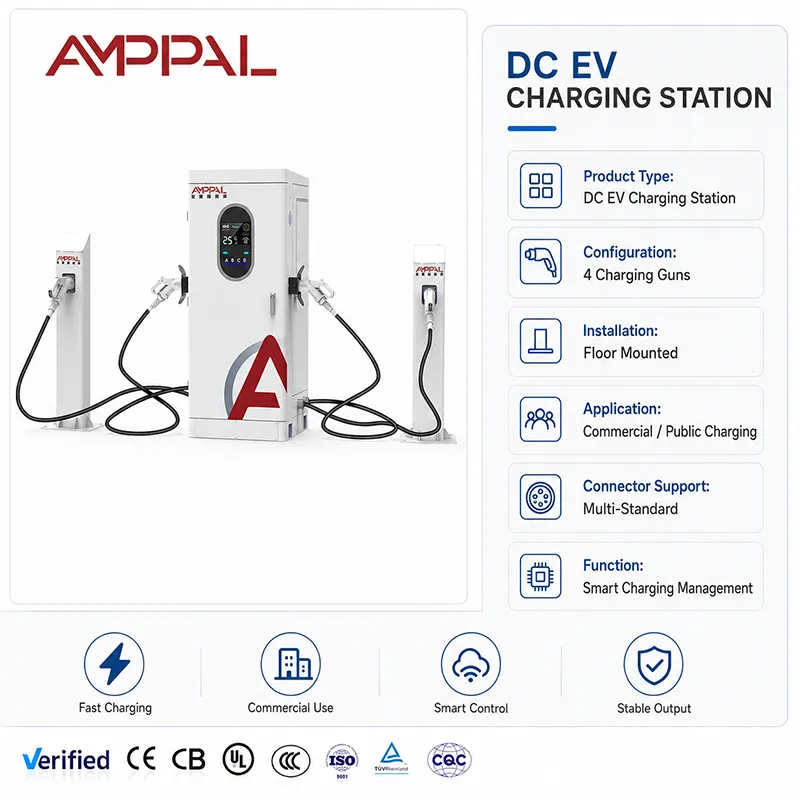

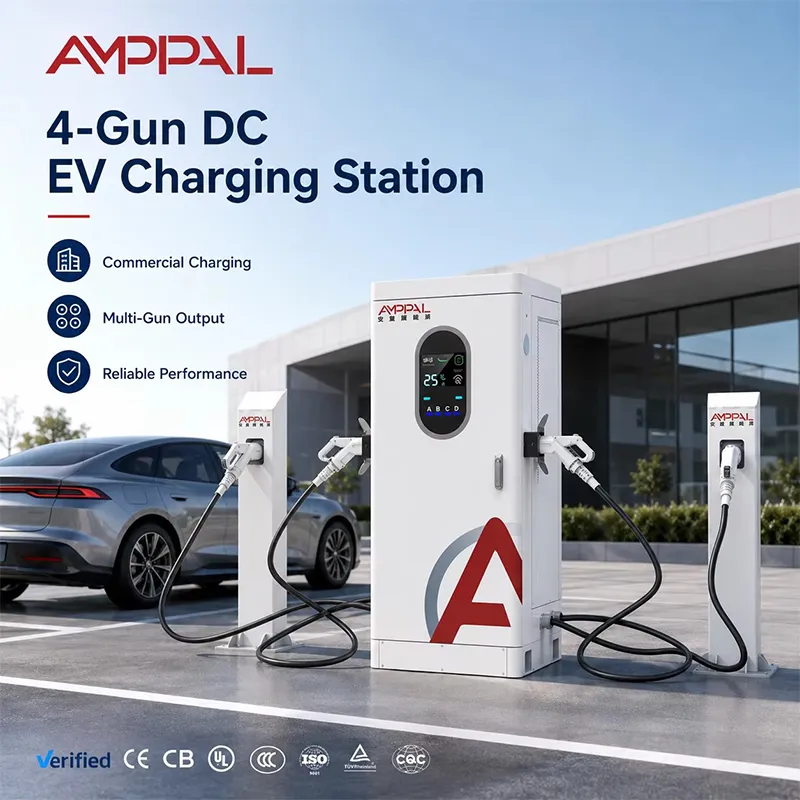

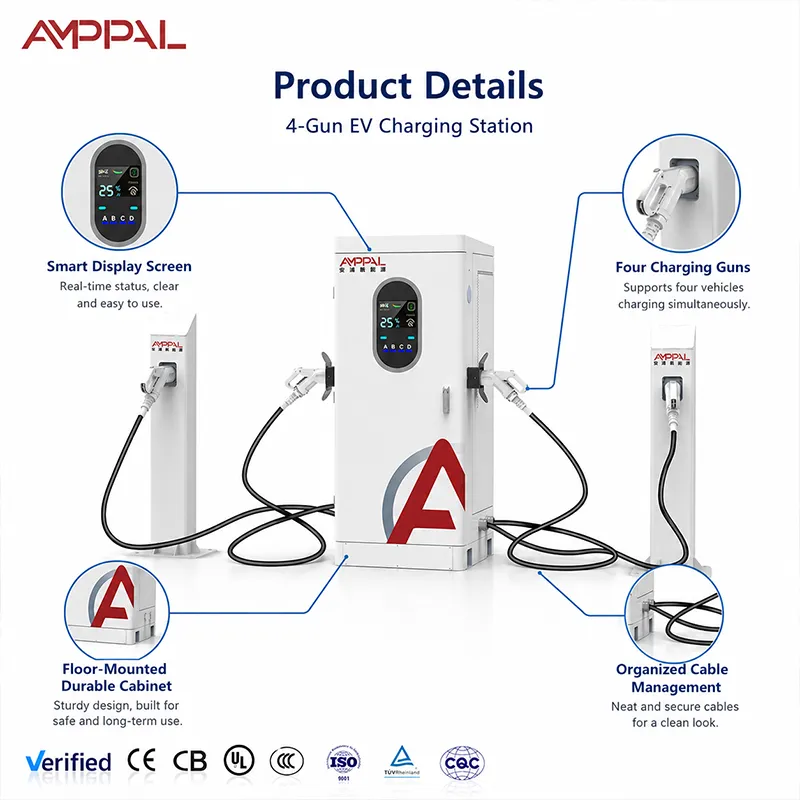

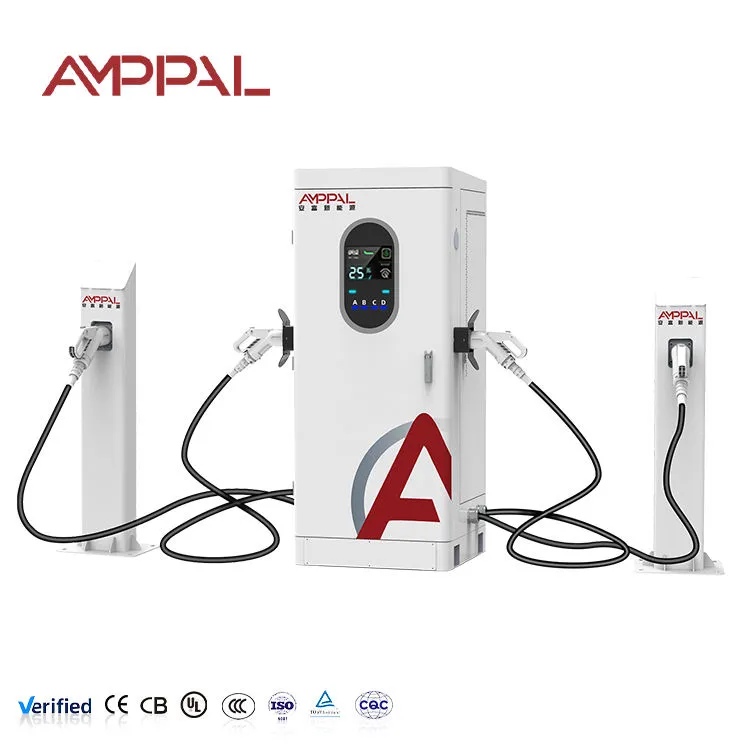

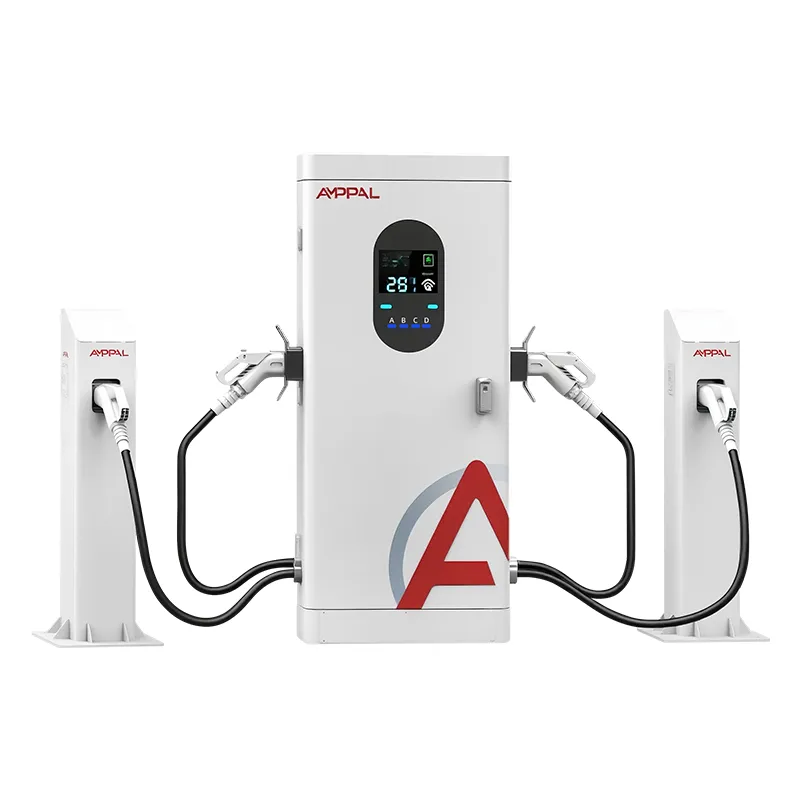

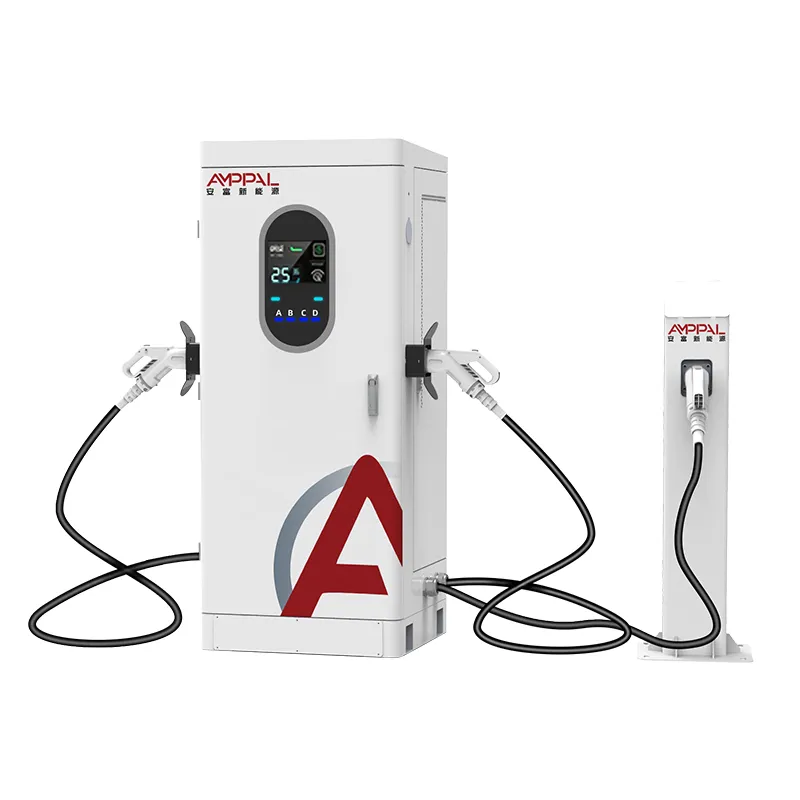

يبدأ معظم منشئي المحطات بالسؤال الخاطئ: "ما هو حجم الشاحن؟" بدلاً من "كم عدد المركبات التي يجب أن تخدمها يوميًا؟" تقوم هذه الصفحة بالحسابات التي يقوم بها المصرفي قبل التوقيع. إن AF-DC-160-Y-D-Z-4-H عبارة عن خزانة DC مدمجة بأربع مسدسات - 160 كيلو واط من الإخراج، والمواضع A/B/C/D، ومدخل واحد 380 فولت - وحجتها الاقتصادية بأكملها هي أن عدد الأسلحة، وليس الطاقة القصوى، هو الذي يحدد سقف إيراداتك. يخدم مدفع واحد بقدرة 160 كيلوواط سيارة واحدة في كل مرة.

فكر في الأمر كتأمين على القدرات. السيارات التي تصل إلى محطة حقيقية هي عبارة عن يانصيب: سيارة أجرة تريد 40 دقيقة، وراكب يريد 20 دقيقة، وشاحنة تريد 90 دقيقة. وتقوم وحدة مسلحة بتسلسل هذا اليانصيب - كل سيارة تنتظر دورها.

الحجج الاقتصادية لأربع بنادق بدلا من واحد

نفس القوة، حتى أربع جلسات متزامنة: هذه الخزانة والمسدس الفردي بقدرة 160 كيلووات يسحبان نفس التغذية؛ تمنع الخزانة سيارة واحدة من عرقلة قائمة الانتظار بأكملها.

يرتفع استخدام السلاح لأن حاجز شغل السلاح أقل: يمكن لأي سيارة أن تتخذ أي موضع، في حين أن المسار السريع الذي يعمل بجهد 800 فولت فقط يرفض السيارات الأقدم ذات الجهد 400 فولت تمامًا.

ينخفض ​​متوسط ​​وقت الانتظار دون شراء المزيد من الشبكة: نظرية الطابور في الممارسة العملية - أربع خدمات قصيرة تتفوق على خدمة واحدة طويلة بنفس الطاقة.

من الأسهل تحقيق أهداف الإيرادات لكل بندقية: 160 كيلووات مقسومة على أربعة بنادق هو متوسط ​​40 كيلووات لكل موضع، ويوم من الجلسات الثابتة يؤتي ثماره بشكل أفضل من نفس الكيلووات في الساعة من خلال مسدس واحد.

تكلفة تركيب أقل لكل مركبة مخدومة: خزانة واحدة، وحدة تغذية واحدة، أساس واحد، تسجيل OCPP واحد - مقابل وحدتين بمدفع واحد.

السقف 250 أمبير كبير بما فيه الكفاية: عند 400 فولت، يمكن للمسدس الوحيد سحب 100 كيلو واط؛ عند 800 فولت، تستهلك السيارة الواحدة ما يصل إلى 160 كيلووات. نادرا ما يكون المجمع عنق الزجاجة في حركة المرور المختلطة.

المواصفات الفنية

أنواع المواقع التي يتفوق فيها عدد الأسلحة على قوة الوحدة

مواقف السيارات في أماكن العمل والمستودعات حيث تبقى السيارات لمدة 30-90 دقيقة - وقت المكوث طويل بما يكفي بحيث لا يمثل متوسط ​​40 كيلووات حلاً وسطًا.

مناطق الرصيف التابعة للبلدية أو السوبر ماركت مع وصول مفاجئ لا يمكن التنبؤ به.

المواقع ذات الحد الأقصى للشبكة: غالبًا ما تكون 160 كيلووات هي أكبر سحب يمكن تحمله بدون ترقية المحولات.

تضيف محطات الوقود ذات الامتياز أول جزر EV الخاصة بها إلى القدرة الكهربائية الحالية.

ساحات الأسطول التي تكون مركباتها من فئة 400 فولت؛ يحافظ التصميم ذو الأربعة مسدسات على شحن كل مركبة بدون ممر عالي الجهد.

كيف يخدم حوض سباحة بقدرة 160 كيلوواط أربع مركبات بالتسلسل

تحافظ الخزانة على إجمالي 160 كيلووات في حوض السباحة وتوزعه وفقًا للقاعدة التي حددتها - أسبقية الحضور، أو حتى التقسيم، أو الأولوية. في ظل الانقسام المتساوي، تعمل كل أربع بنادق مشغولة بالقرب من 40 كيلو واط. تغادر سيارة بقدرة 50 كيلووات في الساعة تصل إلى حالة شحن بنسبة 40% خلال 60-75 دقيقة تقريبًا.

تفاصيل المال هي الاستخدام. لا يكسب الشاحن ذو المدفع الواحد بقدرة 160 كيلو وات شيئًا عندما يكون في وضع الخمول؛ تكسب هذه الخزانة شيئًا ما عندما يكون أي من المناصب الأربعة مشغولاً. قم بإجراء الحساب باستخدام التعريفة الخاصة بك: 40 جلسة يوميًا بمتوسط ​​20 كيلو وات في الساعة لكل منها 800 كيلو وات في الساعة من خلال الخزانة.

تعود بيانات الجلسة لكل سلاح عبر OCPP 1.6/2.0، لذا يمكنك مراقبة الاستخدام أسبوعًا تلو الآخر وتحرك قواعد التخصيص عندما يكون أداء أحد المراكز ضعيفًا. تمثل حلقة التعليقات هذه الفرق بين امتلاك شاحن وامتلاك خط إيرادات.

ما تغطيه تقارير الاختبار لدينا فعليًا

اختبارات التوافق الكهرومغناطيسي (EMC) والنوع العازل للكابينة الكاملة، وليس عينات الوحدة فقط - وهو الملف الذي يريد مسؤول المناقصات الأوروبي قراءته بالفعل.

رش الملح لمدة 96 ساعة على غلاف IP54 وعلب الأسلحة، مع صور داخل التقرير.

يُظهر اختبار امتصاص حراري بدرجة حرارة 50 درجة مئوية مكان انخفاض الإنتاج، لذلك لا تكتشف خطة الموقع الحد الأقصى أبدًا في أغسطس.

التحقق من دخول IP54 على الأختام والغدد، بالإضافة إلى الصدمة الميكانيكية على العلبة.

شهادات CE وTUV وUL وCB وCCC الحالية والمتاحة عند الطلب، مع سجل اختبار متسلسل مدمج لكل وحدة.

كيف يحافظ إنتاج مليون وحدة سنويًا من السعة على فترات زمنية تتراوح من 15 إلى 20 يوم عمل

1. الصفائح المعدنية: القطع بالليزر TRUMPF ومكابس الضغط CNC في Yueqing؛ يبدأ العلبة كملف من الفولاذ، وليس جزءًا من الكتالوج.

2. مسحوق الطلاء مع أخذ عينات رش الملح دفعة واحدة.

3. PCBA على خط التيار المباشر المخصص - أرضيات تجميع التيار المتردد والتيار المستمر منفصلة، ​​لذلك لا تختلط الأدوات والنظافة أبدًا.

4. تجميع قضيب التوصيل ووحدة الطاقة بأدوات يتم التحكم فيها بعزم الدوران؛ يتم تسجيل كل مشترك.

5. أسلاك بأربعة مسدسات: موصلات لكل موضع، وقياس وتخفيف الضغط.

6. اختبار مصافحة البرامج الثابتة وOCPP مقابل منصة اختبار.

7. احتراق كامل التحميل على بنك الأحمال، يتم تسجيله لكل خزانة.

8. مراقبة الجودة النهائية والتسلسل والتسليم للتعبئة - وهذا هو السبب في أن عرض الأسعار القياسي يقول 15-20 يوم عمل، ولماذا نتفوق عليه عادةً.

دليل التحجيم: عندما تتفوق 160 كيلووات على 2x80 كيلووات أو 160 كيلووات واحدة

قارن بين ثلاثة خيارات على موقعك. مدفع واحد بقدرة 160 كيلووات: أرخص خزانة، وأفضل تجربة لمركبة واحدة، وأسوأ سلوك في قائمة الانتظار. وحدتان بمدفع واحد بقدرة 80 كيلو وات: مساران، لكن كل منهما يقترب من 80 كيلو وات وتدفع مقابل مغذيتين وأساسين. مدفع رباعي بقدرة 160 كيلووات: أربعة ممرات من وحدة تغذية واحدة؛ لا تزال السيارة الوحيدة تحصل على ما يصل إلى 160 كيلو واط (سقف 250 أمبير يسمح بـ 800 فولت).

عندما لا يحدث ذلك: إذا كان السائقون لديك عبارة عن شاحنات تحتاج إلى أكثر من 150 كيلووات لكل جلسة، فإن أربعة حارات بمتوسط ​​40 كيلووات هي الشكل الخاطئ - قم بشراء وحدات كبيرة مخصصة. إذا كان يجب أن تنتهي الجلسات في أقل من 15 دقيقة، فلن يحل أي شيء في فئة 160 كيلوواط ذلك. وإذا لم يشهد موقعك أبدًا أكثر من سيارتين في وقت واحد، فإن تكلفة الوحدة ذات المدفعين أقل.

خمس حقائق تعاقدية يسأل عنها المشترون أولاً

المهلة الزمنية: 15-20 يوم عمل من الموافقة على الإيداع والأعمال الفنية - مكتوبة في عرض الأسعار، ولم يتم اكتشافها لاحقًا.

موك: مذكور لكل نموذج في الاقتباس؛ يتم شحن وحدات العينة أولاً حتى تكون المطالبة بالجودة قابلة للاختبار قبل الحجم.

الضمان: سنتان، الوحدة ومستوى البندقية - الأجزاء التي تتعطل، وليس الطلاء.

التخصيص: العلامة التجارية OEM واللون وملصقات الأسلحة وتسمية الواجهة الخلفية في وقت الطلب؛ قام المصنع بعمل OEM / ODM للمشترين في أكثر من 40 دولة.

المقياس المرجعي: أكثر من مليون وحدة يتم تسليمها بشكل تراكمي بحلول عام 2024، وأكثر من 200 محطة يديرها فريقنا الخاص، و500 وحدة مبردة بالسوائل لشركة نيوم السعودية - المصنع لديه جزء من اللعبة.

شحن خزانة مقاس 1820x750x735 بدون دراما

يبلغ حجم غلاف الصندوق حوالي 2.0 × 0.95 × 1.0 متر، بما في ذلك حجرات البندقية المبطنة بالرغوة؛ تتحرك الخزانة في وضع مستقيم، ويتم تأمين البنادق ضد الحركة. يظهر الوزن الإجمالي في قائمة التعبئة، والتي نرسلها قبل مغادرة الشاحنة حتى يتمكن وكيل الشحن الخاص بك من التخطيط دون مفاجآت.

الشحن البحري قياسي: FOB أو CIF أو CFR أو DDP من Zhejiang. يحتوي المقر الرئيسي الذي يبلغ طوله 40 قدمًا على ستة صناديق متتالية وفقًا لخطة التخزين القياسية الخاصة بنا؛ يتم تأكيد مخططات التحميل النهائية لكل طلب نظرًا لاختلاف الخلطات.

تأتي المستندات - الفاتورة التجارية، وقائمة التعبئة، وبوليصة الشحن، وشهادة المنشأ - من مكتب التصدير الخاص بنا، والذي يقوم بالشحن إلى أكثر من 40 دولة سنويًا. يحصل المستوردون لأول مرة على قائمة مرجعية للمستندات مسبقًا؛ لقد رأينا أي مكاتب الجمارك تطلب ماذا.

مدة عامين، إرسال قطع الغيار خلال 48 ساعة

مدة سنتين. بالنسبة للمشغل الذي يقوم بتشغيل أرقام الاستخدام، فإن الرقم ذو الصلة هو إرسال قطع الغيار خلال 48 ساعة، وليس مدة الضمان نفسها.

إرسال قطع الغيار المخزنة - مجموعات الأسلحة والوحدات وأجهزة التحكم - من مصنع يويهتشينغ خلال 48 ساعة.

تشخيصات OCPP عن بعد لمشكلات التكوين والبرامج الثابتة؛ يتم إغلاق معظم التذاكر دون زيارة الموقع.

قائمة المراجعة السنوية: تنظيف الفلتر، وإعادة عزم دوران قضيب التوصيل، وفحص ملامسة البندقية - نرسلها مع كل طلب.

مكالمة التكليف مع مهندس في الجلسة الأولى.

يتم الاحتفاظ بقطع الغيار على مستوى الوحدة طوال فترة الضمان الكامل، لذا فإن الوحدة الفاشلة هي عبارة عن مبادلة وليست تذكرة إصلاح.

عادات المشغل التي تطيل عمر السلاح

خطأ: السماح للسائقين بسحب الموصل من الكابل. على اليمين: الإمساك بالمقبض، وتركيب لافتة صغيرة - تعتبر وصلات البندقية عنصرًا قابلاً للتآكل، ولا يغطي الضمان لمدة عامين إساءة الاستخدام.

خطأ: لف كابل بطول 7 أمتار بإحكام حول الحافظة في الطقس المتجمد. على اليمين: حلقات فضفاضة، وفحص زنبركي للسترة بحثًا عن الشقوق.

خطأ: ضبط الانقسام المتساوي عندما يكون أحد الأسلحة موجودًا في منطقة ميتة لا يستخدمها أحد. على اليمين: التحقق من بيانات OCPP لكل بندقية شهريًا وتبديل موضع الاستخدام المنخفض إلى الأولوية أو تحريك قاعدته.

خطأ: تشغيل الخزانة على المولد بدون رابطة أرضية محايدة مناسبة. اليمين: تغذية مستقرة بتيار متردد 380 فولت+-15%؛ يغطي مخطط الأسلاك اليدوي تفاصيل الترابط.

خطأ: تنظيف شاشة اللمس باستخدام بخاخات المذيبات. على اليمين: قطعة قماش جافة من الألياف الدقيقة؛ المذيبات تحجب العرض على مدار الموسم.

تعليقات المشتري من مواقع العمل

قام أحد أصحاب امتياز محطة الوقود في بولندا بوضع خزانة واحدة بجانب وحدتين موجودتين ذات مدفع واحد وشاهدت الخزانة ذات الأربعة بنادق تتفوق على كليهما في ذروة عطلة نهاية الأسبوع - وانتشرت قائمة الانتظار عبر أربعة ممرات بدلاً من التكديس خلف واحدة. شكواه: أدى الخلل المتساوي في البرنامج الثابت الأول إلى إضعاف منطقة سيارات الأجرة ذات الأولوية الخاصة به، والتي قام بإصلاحها من خلال تغيير القاعدة في التطبيق.

يقوم أحد مشغلي المستودعات في المكسيك بتشغيل ثماني شاحنات توصيل من خلال خزانة واحدة طوال الليل. أخبرنا أن المهلة الزمنية البالغة 15 إلى 20 يوم عمل أكثر أهمية من السعر - فقد مات الشاحن القديم في ديسمبر وتم شحن الشاحن الجديد قبل عطلة العطلة. المشكلة: أراد كهربائيه أن تكون أطراف الإدخال على الجانب الأيسر؛ جلستنا في الأسفل، لذلك استغرق توجيه القناة ساعة إضافية.

قام مشتري تابع للبلدية في شيلي باختبار وحدة العينة لمدة شهر في محطة للحافلات قبل طلب الحجم. تم الاستشهاد بالإرسال الاحتياطي لمدة 48 ساعة في تقييم العطاء باعتباره سبب فوز AMPPAL. ملاحظة بسيطة: كان يتمنى أن يكون لنطاق LED نمط "محجوز" ثابت؛ دخلت ملاحظة البرامج الثابتة في الأعمال المتراكمة لدينا.

أسئلة حول عائد الاستثمار نجيب عليها عند 160 كيلووات

س: كم عدد السيارات التي يمكن أن تخدمها خزانة ذات أربع بنادق بقدرة 160 كيلو وات في اليوم؟

ج: يعتمد ذلك على وقت المكوث، ولكن رقم التخطيط الواقعي هو 30-60 جلسة في يوم تشغيل مدته 14 ساعة مع 20-30 كيلووات في الساعة لكل جلسة في المتوسط. أقل من 30 كيلووات في الساعة، نادرًا ما يظل حمام السباحة خاملاً لفترة طويلة.

س: هل 40 كيلو واط لكل بندقية بطيئة جدًا؟

ج: بالنسبة لسيارة بقدرة 50 كيلووات في الساعة، من 20% إلى 80%، حوالي 45 دقيقة عند 40 كيلووات. إذا كان جمهورك يتوقع جلسات مدتها أقل من 30 دقيقة، فقم بزيادة حجمها - فهذه الخزانة هي مسرحية اقتصادية وليست محطمة للأرقام القياسية.

س: هل تحصل السيارة الوحيدة ذات الجهد 800 فولت على 160 كيلو وات حقًا؟

ج: ما يصل إلى سقف الإخراج 250 أمبير - عند 800 فولت، يكون هذا هو الـ 160 كيلووات بالكامل؛ عند 400 فولت، تصل قدرة السيارة الوحيدة إلى ما يقرب من 100 كيلو وات. تعرض الشاشة الشكل المباشر.

س: ما هي حسابات الاسترداد التي توصي بها؟

ج: إيرادات النموذج لكل سلاح: عدد الساعات المشغولة مضروبًا في متوسط ​​الطاقة مضروبًا في هامش التعريفة الجمركية. تشغيله لبندقية واحدة ولأربعة؛ عادةً ما تفوز الخزانة المكونة من أربعة بنادق بما يزيد عن 15 جلسة يوميًا.

س: هل يمكنني إضافة هذه الخزانة إلى وحدة التغذية الحالية بقدرة 160 كيلو وات؟

ج: نعم، فهو يسحب نفس تغذية التيار المتردد 380 فولت كوحدة واحدة بقدرة 160 كيلووات. الفرق هو محض داخل مجلس الوزراء.

س: هل يشمل الضمان الأسلحة؟

ج: سنتان، بما في ذلك الوحدات والمدافع، مع إرسال قطع الغيار المخزنة خلال 48 ساعة. لا يتم تغطية تلف الكابل الناتج عن إساءة استخدام السائق.

س: ماذا لو تجاوز موقعي 160 كيلو واط؟

ج: احتفظ بهذه الخزانة وأضف ثانية؛ كل منها مستقل عن وحدة التغذية الخاصة به. يقوم العديد من المشغلين ببناء القدرة بخطوات تبلغ 160 كيلووات لهذا السبب بالضبط.

س: هل يمكن أن تكون منصة الشحن OCPP 1.6 و2.0؟

ج: كلاهما مدعوم. نقوم باختبار المصافحة على النظام الأساسي الخاص بك قبل الشحن.
