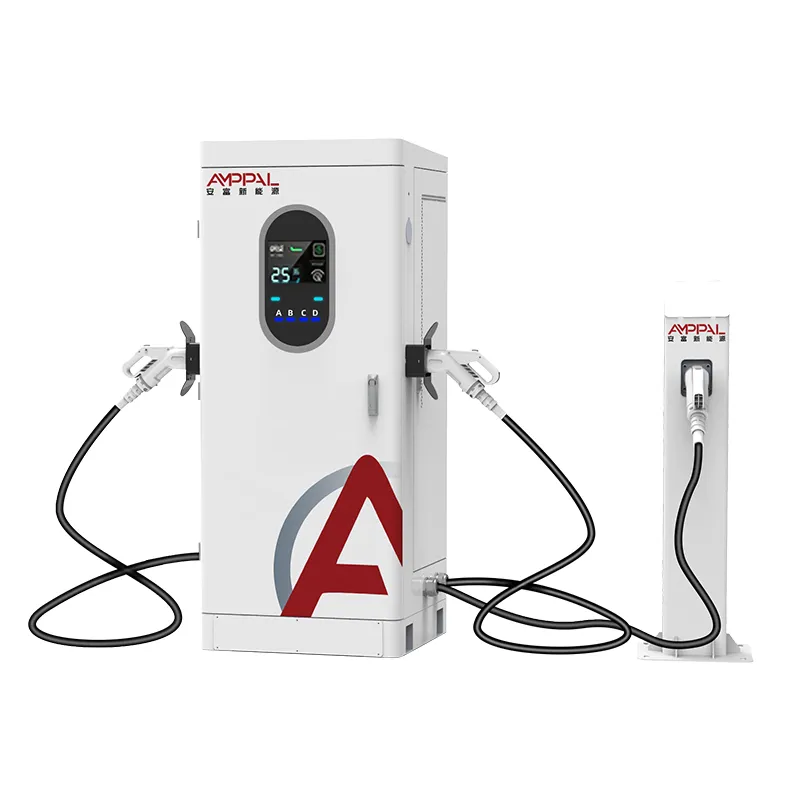

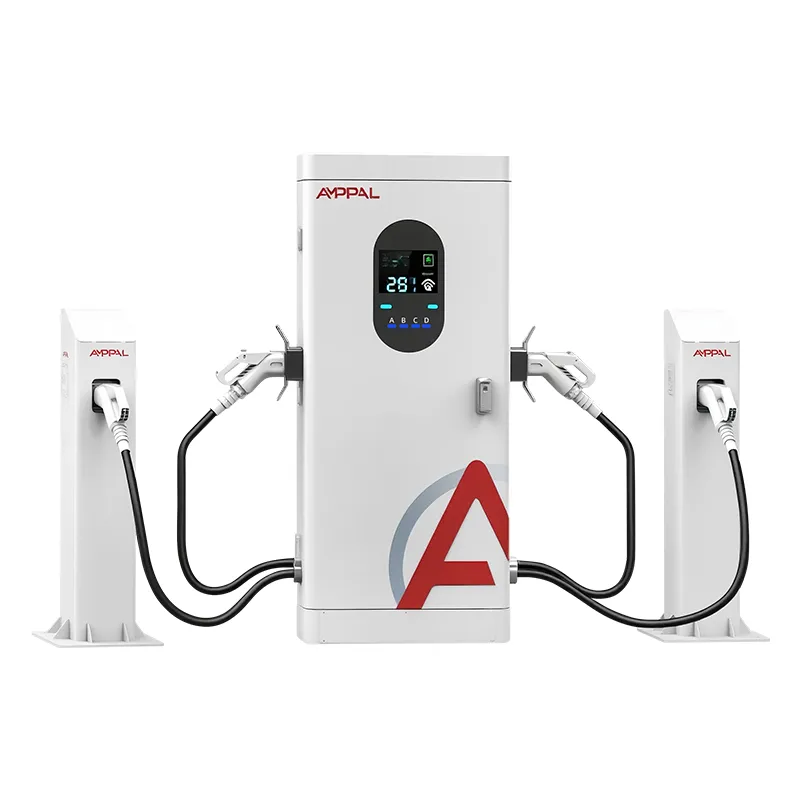

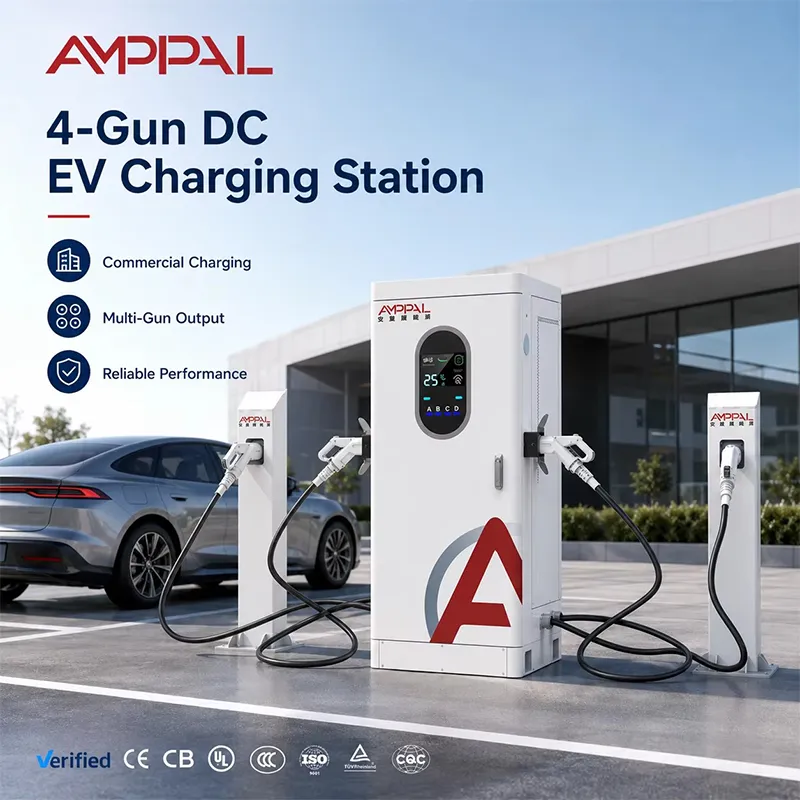

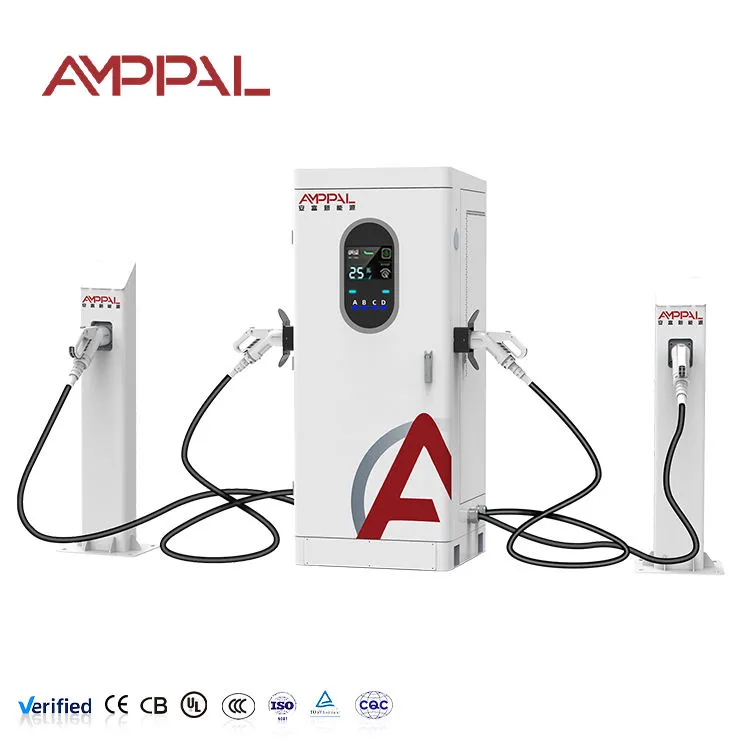

شاحن DC EV عالي الطاقة متعدد المسدسات بقوة 240 كيلووات لمستودعات الحافلات والأساطيل

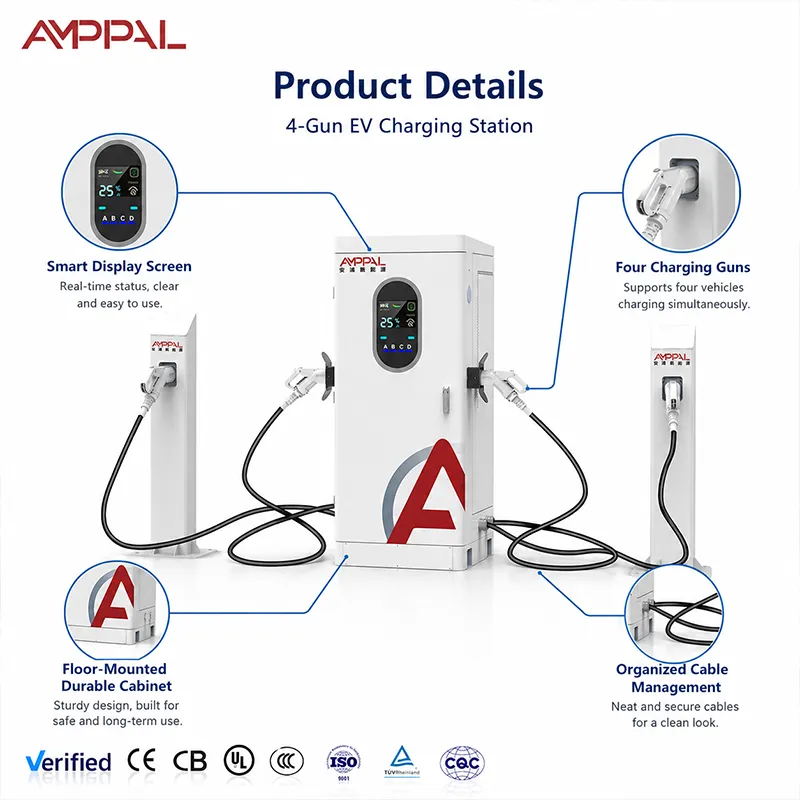

خزانة واحدة، أربع بنادق، ثلاث فئات للمركبات

نادرًا ما تحتاج سيارات الأجرة، وشاحنة التوصيل، وسيارة السيدان للركاب إلى نفس القدر من الطاقة في نفس اللحظة - وهذا هو بالضبط السبب وراء ترك الشاحن ذو الإخراج الثابت المال على الطاولة. يجمع شاحن AMPPAL 240kW Multi-Gun DC EV عالي الطاقة لمستودعات الحافلات والأسطول 240kW خلف أربعة بنادق (A / B / C / D) ويوزعها حسب الطلب، وليس حسب الجدول الزمني. يمكن لشاحنة التوصيل المزودة بحزمة 90 كيلو وات في الساعة أن تأخذ شريحة كبيرة؛ سيارة السيدان التي تحتاج فقط إلى 20 كيلو وات في الساعة لإنهاء مسارها تحتاج إلى سيارة صغيرة؛ يتم توصيل سيارة الركوب لمدة 25 دقيقة ثم تغادر. يتم تقديم الخدمة للجميع من نفس المدخلات 380 فولت، وتقوم الخزانة ببساطة بإعادة التوازن مع بدء الجلسات وتوقفها.

مشكلة التشغيل التي يحلها هذا حقيقية: الأساطيل المختلطة لا يمكن التنبؤ بها. تفرض "قوة واحدة للجميع" الخالصة الاختيار بين الشحن الزائد للسيارات الصغيرة والسيارات الكبيرة ذات الشحن المنخفض. يتيح التخصيص الديناميكي لكل مركبة أن تأخذ ما يمكنها استخدامه، مما يحافظ على ارتفاع معدل الاستخدام دون انتظار أي شخص خلف الشاحنة لمدة ساعة.

ما يفعله التخصيص الديناميكي للأسطول المختلط

حزمة كبيرة، حصة كبيرة: عندما يتم توصيل الشاحنة فقط، فإنها تصل إلى حمام السباحة؛ عندما تمتلئ الكمية، تظل كل مركبة تحصل على شريحة صالحة للاستخدام - ولا يتضور جوعا سلاح.

تتوقف سيارات السيدان عن عرقلة الشاحنات: سيارة أجرة تنتهي بنسبة 80٪ من الطلب الخاص بها بشكل طبيعي، وتتدفق الطاقة المحررة إلى المركبات الأثقل.

التحكم في تعريفة الذروة: تتيح لك إدارة حمل OCPP الحد من السحب الإجمالي للخزانة خلال الساعات الباهظة الثمن وتحريرها ليلاً.

مراعاة الجهد الكهربي حسب التصميم: تستهلك السيارات بقدرة 400 فولت ما يصل إلى 100 كيلووات تقريبًا لكل منها (سقف 250 أمبير)، والسيارات بقدرة 800 فولت حتى 200 كيلووات منفردة - تعرض الشاشة الانقسام الحقيقي.

هندسة الكابلات لكل خليج: 5 أمتار لسيارات السيدان القريبة، و7 أمتار للشاحنات ذات المنافذ الجانبية أو الشاحنات المتوقفة عبر الممر.

قياس كل مدفع لتخصيص التكلفة: يدفع كل قسم من أقسام الأسطول تكاليف الطاقة الخاصة به من تقرير OCPP.

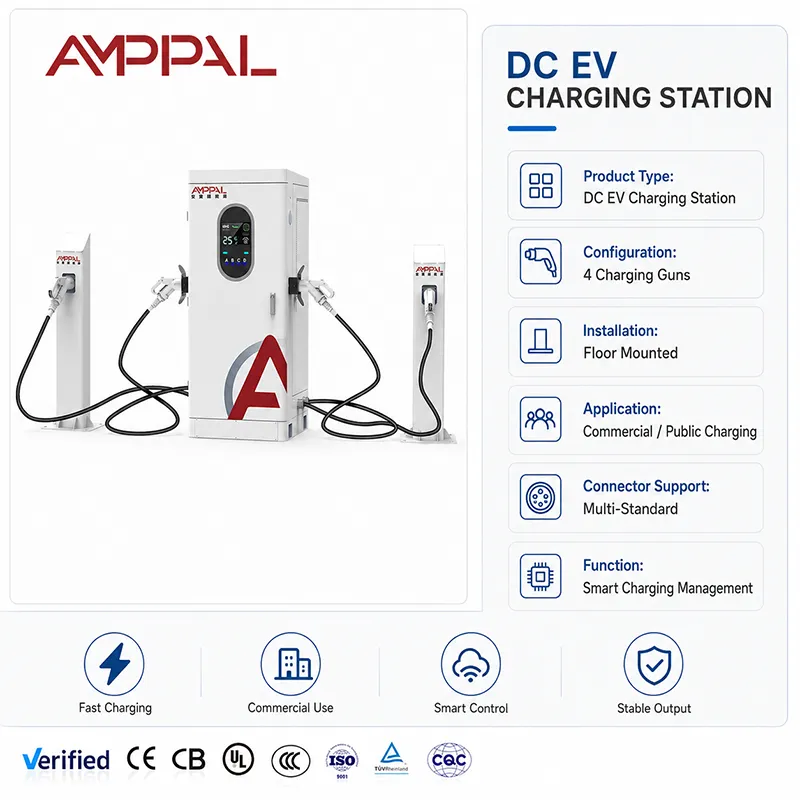

المواصفات الفنية

تمزج السيارة مقابض الخزانة بقدرة 240 كيلو وات بشكل جيد

ساحات تسليم الميل الأخير: يتم شحن الشاحنات بعمق بين عشية وضحاها، ويتم شحن سيارات البريد السريع بين فترات التشغيل.

مراكز نقل الركاب: يصل السائقون على دفعات بعد نوبة العمل؛ جلسات مدتها 20-30 دقيقة تحافظ على سرعة الدوران.

مواقف سيارات الشركة بها عدد قليل من الشاحنات الخفيفة الكهربائية في أسطول الصيانة.

ساحات شحن في الضواحي تمزج بين الركاب وشاحنات التوصيل وسيارات الدفع الرباعي طويلة المدى في بعض الأحيان.

مستودعات سياحية ومكوكية حيث تتراوح المركبات من سيارات المدينة إلى شاحنات ذات 12 مقعدًا.

جدولة أوقات الذروة وخارج أوقات الذروة مع حمام سباحة مشترك

قم بتعيين قاعدة التخصيص لكل موقع: حتى التقسيم من أجل العدالة، أو الأولوية لمن يأتي أولاً يخدم أولاً للسرعة، أو الأولوية لفئة السيارة التي يجب أن تغادر دائمًا في الوقت المحدد - عملية التسليم الليلية، على سبيل المثال. تقوم وحدة التحكم بإعادة تقييم كل سلاح متصل بشكل مستمر، لذلك عندما يتم فصل سيارة الأجرة بنسبة 80%، تنتقل حصتها إلى الشاحنة في غضون ثانية أو ثانيتين.

قم بإقران القاعدة مع جدولة OCPP للعبة التعريفة: حد أقصى للسحب يصل، على سبيل المثال، إلى 160 كيلووات خلال فترة الذروة من 4 إلى 9 مساءً وإطلاق 240 كيلووات كاملة بعد منتصف الليل. تلتزم الخزانة بالغطاء وتقسم كل ما هو مسموح به بين البنادق المحتلة. تذكر سقف 250 أمبير أثناء التخطيط: عند 400 فولت، تصل السيارة المنفردة إلى ذروتها بالقرب من 100 كيلووات، وعند 800 فولت بالقرب من 200 كيلووات - لحظة 240 كيلووات كاملة هي لحظة جهد عالي وكامل، وليست وعدًا لكل قابس.

يعد اختيار الكابل بطول 5 م/7 م جزءًا من العملية، وليس فكرة لاحقة. قم بقياس الخلجان الخاصة بك: غالبًا ما تحمل الشاحنات منافذ مثبتة على الجانب على اليسار، وسيارات السيدان في الخلف، وسيارات الركوب في المقدمة. ضع البنادق بطول 7 أمتار حيث يكون تنوع المنافذ أعلى، واحتفظ بمدافع بطول 5 أمتار للخلجان القريبة التي يمكن التنبؤ بها. تعتبر طلبات الكابلات المختلطة لكل موضع قياسية من المصنع.

من رش الملح إلى الصدمة: الاختبارات التي اجتازتها هذه الحكومة

رش الملح لمدة 96 ساعة على السياج والمسدسات - التقرير الذي يقدمه المشترون الخليجيون إلى بلديتهم.

اختبارات EMC والنوع العازل للكابينة الكاملة، مع شهادات CE وTUV وUL وCB الحالية.

تم نشر نقع حراري محيطي بدرجة حرارة 50 درجة مئوية، وتم نشر منحنى خفض الحرارة في الدليل.

اختبارات دخول IP54 على الأختام والغدد؛ لقد نجت الخزانة من مواقع موسم الرياح الموسمية في جنوب شرق آسيا.

سجلات اختبار مدمجة متسلسلة لكل وحدة، متاحة لوثائق العطاء.

ملاحظات خط التجميع لخزانة ذات أربع بنادق

1. غلاف TRUMPF مقطوع بالليزر ومثني باستخدام الحاسب الآلي، ومطلي بالمسحوق مع أخذ عينات من رش الملح دفعة واحدة.

2. PCBA على خط تجميع التيار المستمر - أرضية منفصلة عن التيار المتردد، لذلك لا توجد أدوات مشتركة أو تلوث.

3. مجموعة القضبان والوحدة النمطية التي يتم التحكم بها من خلال عزم الدوران؛ المفاصل المسجلة لكل وحدة.

4. أسلاك البندقية لكل موضع: الموصلات والقياس وتخفيف الضغط على جميع الممرات الأربعة.

5. فلاش البرامج الثابتة ومصافحة OCPP مقابل الواجهة الخلفية للاختبار.

6. احتراق كامل التحميل على بنك الأحمال مع سجلات لكل وحدة.

7. مراقبة الجودة النهائية والتسلسل.

8. التسليم إلى التعبئة — تغطي المهلة الزمنية البالغة 15-20 يوم عمل هذه السلسلة بأكملها، كما أن قدرة المصنع السنوية التي تزيد عن مليون وحدة تحافظ على امتلاء الخط.

مطابقة القوة لمزيج الأسطول الخاص بك

حدد الطلب المسائي لأسطولك أولاً: قم بإحصاء المركبات ومتوسط ​​حجم العبوة وساعات الجلوس. إذا كان لديك ثماني شاحنات صغيرة بقدرة 80 كيلووات في الساعة تصل كل منها في الساعة 7 مساءً، فهذا يعني أن 640 كيلووات في الساعة يجب أن تتحرك بحلول الصباح. توفر خزانة واحدة بقدرة 240 كيلو وات حوالي 240 كيلو وات في الساعة من الإنتاج الكامل، بحيث تغطيها ساعتين إلى ثلاث ساعات من الشحن المركز بالإضافة إلى التناقص التدريجي طوال الليل.

حيث تكون هذه الخزانة هي الإجابة الخاطئة: إذا كان أسطولك يتكون من شاحنات ثقيلة تريد أكثر من 150 كيلووات لكل جلسة، فأنت بحاجة إلى وحدات مخصصة عالية الطاقة، وليس ممرات مشتركة. إذا كان موقعك يستخدم سيارات صغيرة فقط، فإن الخزانة ذات الأربع مسدسات بقدرة 120 كيلووات أو 160 كيلووات تكون أقل تكلفة وتهدر أقل. وإذا كانت الشبكة تمنحك 100 كيلووات فقط، فلا توجد خزانة بقدرة 240 كيلووات صادقة - قم بقياس حجم الاتصال قبل الشاحن.

ما يعنيه المصنع مباشرة هنا

أنت تشتري من المصنع، وليس من مكتب تجاري: تأسست شركة Zhejiang Anfu New Energy Technology Co., Ltd. في عام 2014، وتضم أكثر من 260 موظفًا، وهي مؤسسة متخصصة "عملاقة صغيرة" على المستوى الوطني.

OEM / ODM: يتم تكوين الطلاء والشعار وملصقات الأسلحة وتسمية الواجهة الخلفية حسب الطلب ؛ موك لكل نموذج في الاقتباس.

15-20 يوم عمل مهلة، مع خط التجميع أعلاه كدليل، وليس الوعد.

الشهادات الجاهزة للمناقصات: CE، TUV، UL، CB، CCC - نفس المجموعة التي نستخدمها في أكثر من 40 دولة تصدير.

مصداقية التشغيل: أكثر من 200 محطة يديرها فريقنا الخاص، و500 وحدة مبردة بالسوائل في نيوم السعودية، وأكثر من مليون وحدة يتم تسليمها بشكل تراكمي بحلول عام 2024.

التعبئة والتغليف والخدمات اللوجستية لطلبات المواقع متعددة الوحدات

يتم شحن كل خزانة في وضع مستقيم في صندوق خشبي يبلغ حجمه حوالي 2.0 × 0.95 × 1.0 متر مع مقصورات مسدسات مقطوعة بالرغوة؛ يتم ذكر الوزن الإجمالي في قائمة التعبئة قبل الإرسال. بالنسبة لطلبات الموقع متعددة الوحدات، نقوم بجدولة فترات الإنتاج بحيث تغادر جميع الصناديق في نافذة شحن واحدة.

يتم تأكيد تخطيط الحاوية لكل طلب - يحمل المقر الرئيسي الذي يبلغ طوله 40 قدمًا ستة صناديق متتالية تحت مخزننا القياسي، ونقوم بإعادة التحقق من الخطة مقابل أبعاد الصندوق الفعلية في كل مرة نظرًا لاختلاف مجموعات الملحقات.

FOB، CIF، CFR أو DDP من يويهتشينغ؛ يتم إعداد وثائق التصدير (الفاتورة، قائمة التعبئة، بوليصة الشحن، شهادة المنشأ) من قبل مكتبنا. يحصل مشتري الأسطول لأول مرة على قائمة المراجعة الجمركية مسبقًا.

ما بعد البيع لخزانة الأسطول المختلط بقدرة 240 كيلووات

عامين، وشملت وحدات والبنادق. تقوم مواقع الأسطول المختلط بتدوير الموصلات بشكل أكثر صعوبة؛ ضع ميزانية لاستبدال السلاح في العام الثالث تقريبًا في الموقع الأكثر ازدحامًا.

إرسال خلال 48 ساعة لقطع الغيار المخزنة من مصنع تشجيانغ.

تشخيصات OCPP عن بعد وتحديثات البرامج الثابتة لتغييرات منطق التخصيص.

قائمة المراجعة السنوية: المرشحات، وعزم دوران قضيب التوصيل، ووصلات السلاح، وفحص غلاف الكابل - تقتل الأساطيل الكابلات بشكل أسرع من أجهزة الشحن.

مكالمة التكليف مع مهندس؛ ننضم أيضًا إلى اجتماع العمليات الخاص بك لشرح قواعد التخصيص لفريقك.

فحوصات يومية تستحق القيام بها على خزانة ذات أربع بنادق

خطأ: بافتراض أن الوردية الصباحية ستلاحظ وجود مسدس بطيء من خلال الشعور. على اليمين: نظرة مدتها 30 ثانية على لوحة القيادة في OCPP - المسدس الذي يستهلك نصف طاقته المعتادة هو أحد أعراض الاتصال أو الكابل.

خطأ: الإعداد منقسم بشكل متساوٍ أثناء اندفاع الشاحنة المسائية. على اليمين: قواعد الأولوية أو من يأتي أولاً في فترات الذروة، حتى يتم تقسيمها بين عشية وضحاها.

خطأ: ترك 7 أمتار من الكابلات ملفوفة بإحكام على الحافظة طوال اليوم. اليمين: حلقات فضفاضة. تنثني الكابلات بطول 7 أمتار أكثر وترتدي عند طرف الحافظة أولاً.

خطأ: غسل الخزانة بغسالة الضغط. على اليمين: قطعة قماش مبللة على العلبة؛ يتعامل تصنيف IP54 مع المطر وليس الطائرات.

خطأ: تجاهل لون شريط LED لأنه "لا أحد يقرأه". على اليمين: يقرأها السائقون؛ تخبر الفرقة قائمة الانتظار بالمسدس المجاني وتقطع الدوران الخمول.

التقارير الميدانية من مشغلي الأسطول المختلط

يقوم مشغل توصيل الميل الأخير في هولندا بتشغيل ست شاحنات صغيرة وأربع سيارات بريد سريع من خلال خزانة واحدة. حددت قاعدة الأولوية الخاصة بموقع الشاحنة إرساله في الساعة 6 صباحًا - حيث تغادر الشاحنات ممتلئة، ويلحق السعاة طوال اليوم. شكواه: في الأسبوع الثاني، قام كهربائي لديه بعكس المرحلة، وهو ما أبلغ عنه مراقب الطور التابع لمجلس الوزراء على الفور؛ حفظت قراءات الشاشة مكالمة خدمة.

تحول مدير مركز خدمات النقل التشاركي في مكسيكو سيتي من نظام التوزيع المتساوي إلى نظام أسبقية الوصول بعد أسبوع من مراقبة لوحة المعلومات؛ ارتفع عدد الجلسات يوميًا من 38 إلى 51. ويتم استخدام المسدس 7 أمتار الموجود في الممر الخارجي باستمرار. مشكلة بسيطة: أراد السائقون ظهور مؤقت مرئي على الشاشة - فهو موجود، لكن اثنين من سائقيه لم يلاحظوه مطلقًا.

يمزج مركز تجاري في إحدى الضواحي في تركيا بين سيارات السيدان وأسطول شاحنات الصيانة. أدت الجدولة خارج أوقات الذروة إلى خفض فاتورة رسوم الطلب بما يكفي لدفع مجلس الوزراء مقابل ترقية وحدة التحكم الخاصة به في أربعة أشهر. الشكوى الصغيرة: استجابة الشاشة تتباطأ إلى أقل من 5 درجات مئوية في الشتاء، وهو ما قبله بعد أن شرحنا مواصفات شاشة LCD.

الأسئلة الشائعة حول عمليات الأسطول

س: هل يمكن لخزانة بقدرة 240 كيلو وات شحن شاحنة 400 فولت بأقصى سرعة؟

ج: يحد سقف الإخراج 250 أمبير من قدرة السيارة 400 فولت إلى حوالي 100 كيلو وات. تحتاج القدرة الكاملة التي تبلغ 240 كيلووات إلى مركبات من فئة 800 فولت ومجموعة فارغة - خطط لحسابات الأسطول حول الحد الحالي، وليس رقم التسويق.

س: كيف يمكنني إيقاف مركبة واحدة عن حوض السباحة؟

ج: استخدم التقسيم الزوجي خلال الساعات المشتركة، أو الأولوية للفصل الذي يجب أن يغادر أولاً. يتيح لك OCPP تغيير القاعدة عن بعد، لذا اختبرها لمدة أسبوع واقرأ بيانات كل بندقية.

سؤال: هل يؤدي تحديد سقف للتعريفة الجمركية إلى توفير المال بالفعل؟

ج: نعم، إذا كانت تعرفتك تحمل رسوم الطلب. يمكن أن يؤدي تحديد سقف إجمالي للسحب إلى 160 كيلووات في نوافذ الذروة إلى خفض الطلب المفوتر بشكل كبير؛ ولا تزال الطاقة تصل متأخرة وبتكلفة أقل.

س: ما هو طول الكابل للشاحنات؟

ج: قم بقياس جانب المنفذ. العديد من الشاحنات تشحن على اليسار. يصل المدفع الذي يبلغ طوله 7 أمتار إلى منفذ الجانب الأيسر من أي من موضعي الممر. 5M يناسب سيارات السيدان المتوقفة في المقدمة.

س: هل يمكنني مزج أسلحة CCS2 وGB/T وCHAdeMO في خزانة واحدة؟

ج: نعم - المواضع الأربعة قابلة للتكوين بواسطة الموصل في وقت الطلب (CCS1/CCS2/GB/T/CHAdeMO/NACS). أخبرنا بمزيج الأسطول الخاص بك وسنقوم بتعيينه لكل منصب.

س: ماذا يحدث عند -25 درجة مئوية؟

ج: تم تصنيف الخزانة إلى -25 درجة مئوية وتبدأ بشكل طبيعي؛ تتصلب كابلات الأسلحة في البرد، لذا يجب على الطاقم تجنب الملفات الضيقة. تتوفر وحدات درجات الحرارة الواسعة للمواقع الأكثر قسوة.

س: كيف تختلف الصيانة عن وحدة البندقية الواحدة؟

ج: المزيد من الموصلات للفحص. تغطي القائمة المرجعية السنوية جميع نقاط اتصال الأسلحة الأربعة وسترات الكابلات؛ الوحدات نفسها هي نفس الأجزاء القابلة للتبديل السريع.

س: المهلة الزمنية لطلب مجلس الوزراء؟

ج: 15-20 يوم عمل من الإيداع؛ تشترك طلبات الوحدات المتعددة في فتحة إنتاج واحدة بحيث يتم شحن الصناديق معًا.
