محطة شحن EV متعددة الأسلحة فائقة السرعة بقدرة 360 كيلووات لمراكز شحن الطرق السريعة

ما الذي تطلبه خزانة بقدرة 360 كيلووات من الموقع المحيط بها؟

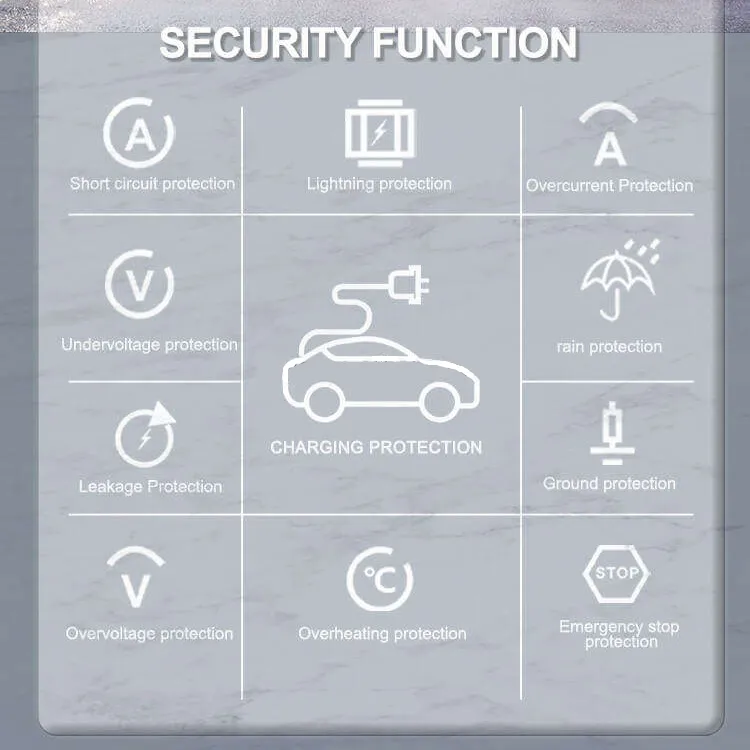

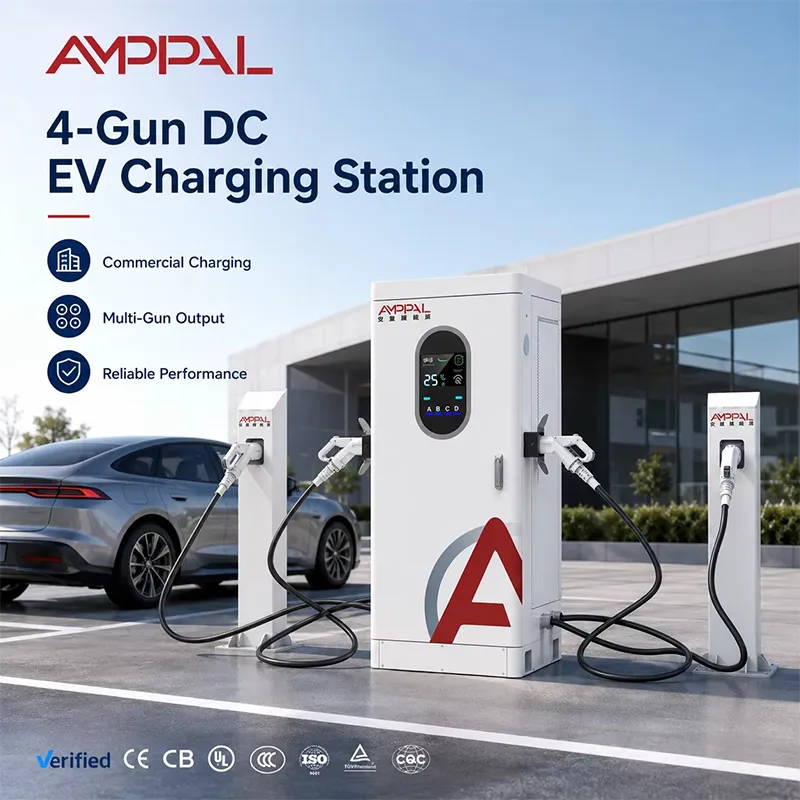

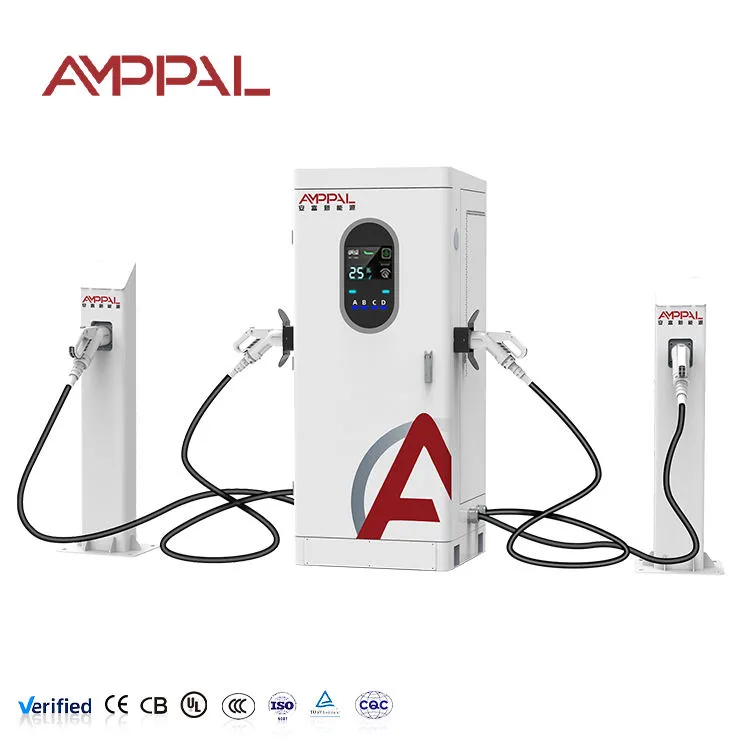

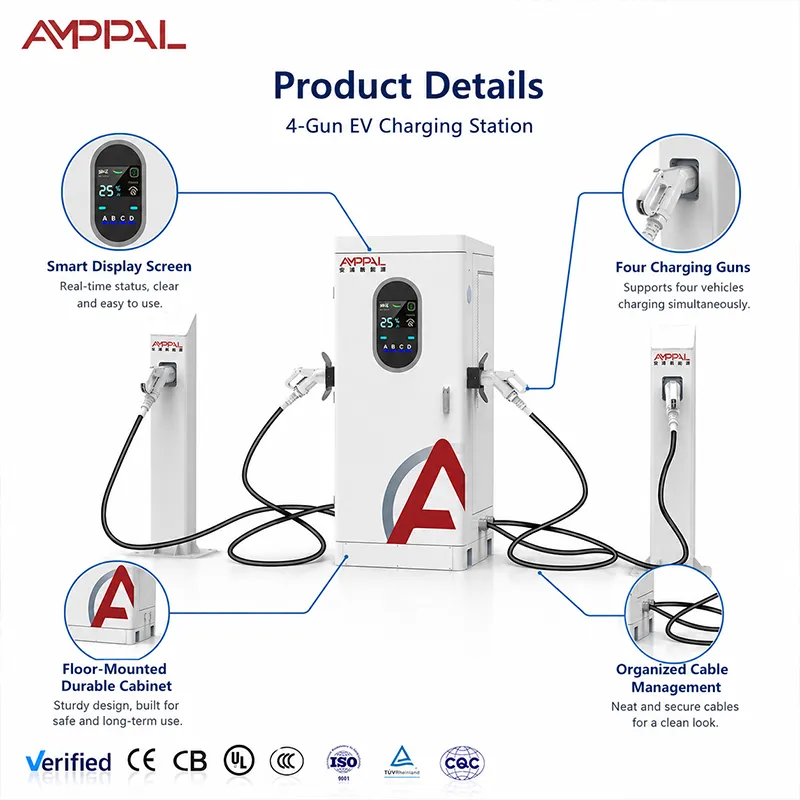

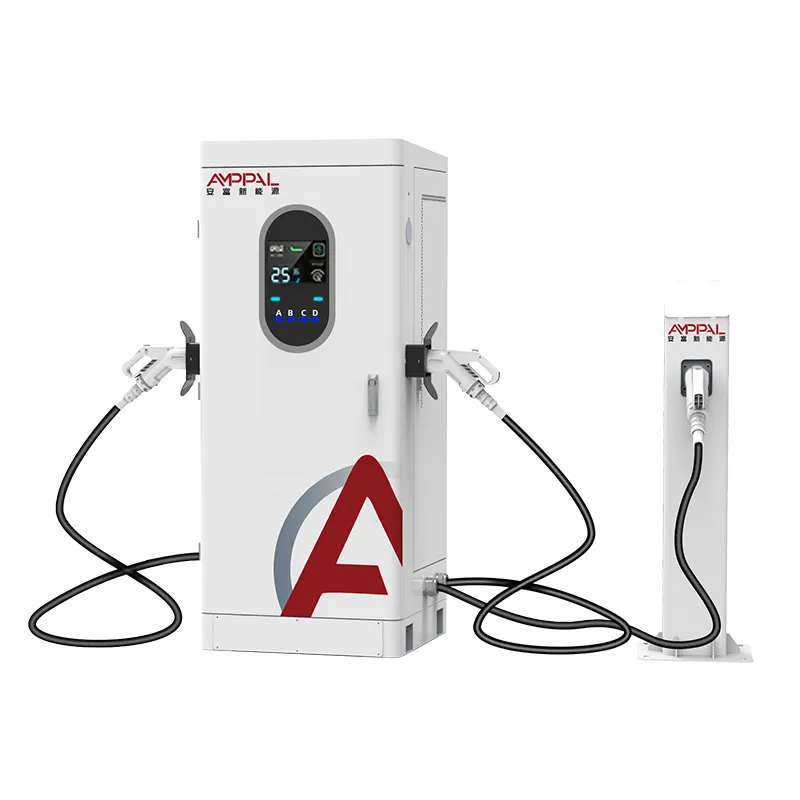

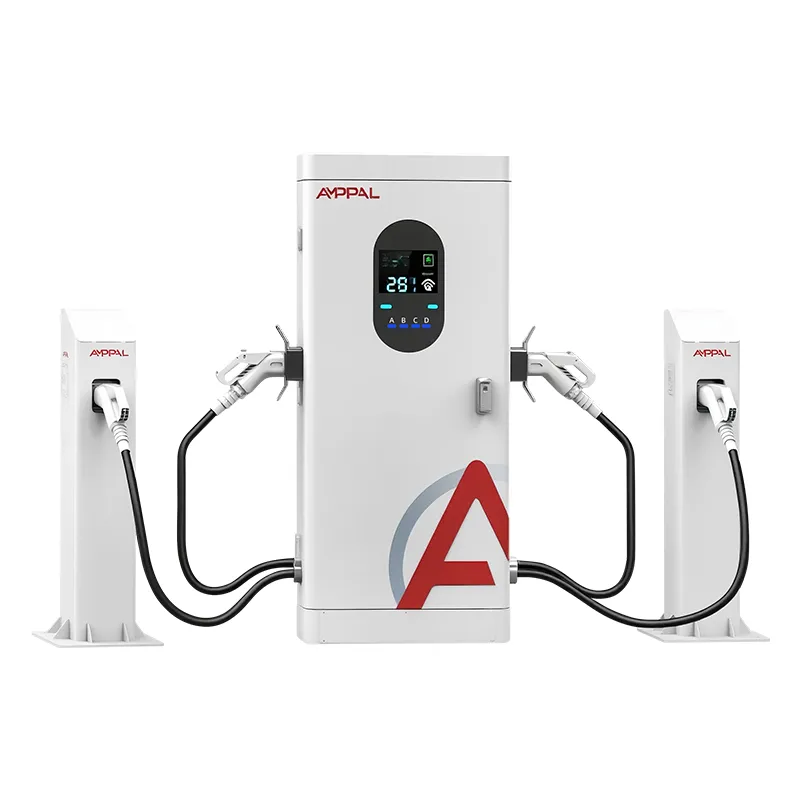

قبل سحب الكابل الأول، تجبر خزانة بقدرة 360 كيلو وات مالك الموقع على الإجابة على سؤال يتجنبه معظم القائمين على التركيب: من أين تأتي الطاقة عند التحميل الكامل؟ إن AF-DC-360-Y-D-Z-4-H عبارة عن شاحن DC متكامل بأربعة مسدسات يسحب ما يصل إلى 360 كيلووات من تغذية AC380V واحدة ويوزعها عبر المواضع A/B/C/D. على الورق الذي هو شاحن؛ في الواقع، إنها محطة فرعية صغيرة مزودة بشاشة تعمل باللمس. سوف تطلب الخزانة بكل سرور مدخلاتها الكاملة - والسؤال هو ما إذا كان المحول ووحدة التغذية وهيكل التعريفة الخاص بك يمكن أن يتحملوا الضربة بدون دراما.

ولهذا السبب تم كتابة هذه الصفحة لمهندسي المشاريع وأصحاب المواقع، وليس فقط للمشتريات: سعة الإدخال، ورسوم الطلب، والسلوك الحراري عند الخرج الكامل لأربعة مسدسات، ودور نطاق ضوء LED في الكثير. احصل على هذه الأربعة بشكل صحيح وستكون الخزانة موثوقة بشكل ممل. أخطأوا في فهمهم وكل فاتورة شهرية تعتبر مفاجأة.

قرارات التصميم المهمة عند التحميل الكامل للمسدسات الأربعة

يمكن الوصول إلى 360 كيلووات كاملة ولكنها نادرة: عند السقف 250 أمبير، تستهلك سيارة وحيدة بقوة 800 فولت ما يصل إلى 200 كيلووات؛ تظهر المجموعة الكاملة عندما يتم شحن عدة مركبات بقوة 800 فولت معًا - تصميم للمتوسط، وليس للرقم التسويقي.

يتم سحب أغطية إدارة الحمل OCPP 1.6/2.0 بشكل إجمالي من الواجهة الخلفية، بحيث يمكن للخزانة أن تعيش على تغذية أصغر من 360 كيلووات.

مناسبة للتخزين: تعمل الخزانة بشكل جيد مع المخازن المؤقتة للبطارية - قم بشحن المخزن المؤقت خارج أوقات الذروة، ودعها تتحمل اندفاع الصباح، وخفض رسوم الطلب.

تم نشر التخفيض ولم يتم اكتشافه: يوضح المنحنى الحراري ما هو الناتج المستدام عند درجة حرارة محيطة تبلغ 50 درجة مئوية مع تسخين جميع البنادق الأربعة.

يعمل شريط إضاءة LED على مضاعفة عدد اللافتات في الليل: حالات اللون (الخمول/الشحن/الخطأ) تُقرأ من مسافة 30 مترًا، لذلك يتوقف السائقون عن الدوران.

يعمل قياس كل بندقية والقياس عن بعد الكامل لـ OCPP على تغذية نظام إدارة الطاقة الذي يعيش فيه مشغلو المراكز.

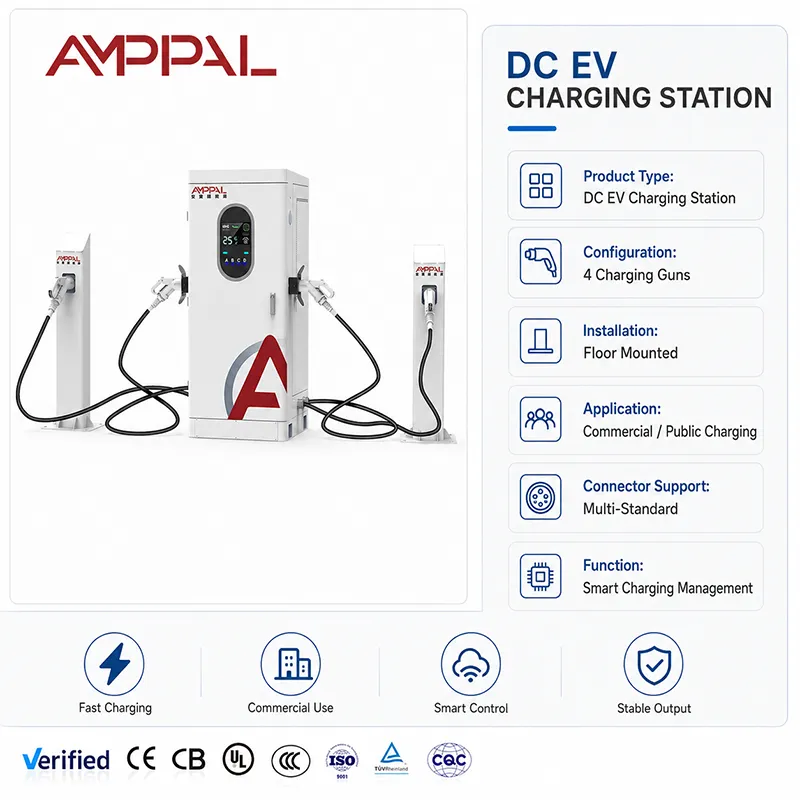

المواصفات الفنية

أين تنتمي خزانة بقدرة 360 كيلو واط (وأين لا تنتمي)

ساحات خدمة الطرق السريعة بميزانية محولات حقيقية وحركة مرورية على مدار 24 ساعة.

تقوم مراكز أسطول المدينة بتزويد عشرات المركبات بالكهرباء طوال الليل، من خلال الطاقة الشمسية أو التخزين في الموقع.

نقاط النقل والإمداد اللوجستية حيث تصل الشاحنات والشاحنات الصغيرة على شكل موجات.

تتميز الساحات الأمامية للمطار ومحطة الحافلات بمساحة إقامة طويلة وإنتاجية عالية.

ليس للمواقع التي تقل طاقتها عن 250 كيلووات من المدخلات المتاحة، فالخزانة صادقة بشأن ما تحتاج إليه، ويجب أن يكون الموقع كذلك.

الإستراتيجية الحرارية والتخفيض تحت الخرج الكامل

تسحب الخزانة 360 كيلووات فقط عندما يسمح الموقع بذلك وتطلب المركبات ذلك. في الداخل، يقوم الهواء القسري بتبريد وحدات الطاقة، مع وجود مدخل على الجانب المهووس؛ تراقب وحدة التحكم درجات حرارة الوحدة بشكل مستمر وتقطع الإخراج على طول منحنى التخفيض المنشور قبل أن ينطلق أي شيء. بعد ظهر شهر آب (أغسطس) الحار عند درجة حرارة 50 درجة مئوية، قد نشهد تحديد سقف للإنتاج دون المستوى الاسمي - وهي تجارة متعمدة، وليست فاشلة.

من ناحية الشبكة، الحساب واضح ومباشر: 360 كيلووات على تغذية ثلاثية الطور بقدرة 380 فولت تعني تقريبًا 550 أمبير من تيار الخط عند التحميل الكامل، وهو ما يحدد القاطع والمقطع العرضي للكابل ومساحة رأس المحول. تقوم معظم المواقع المحورية بتغذية الخزانة من محول 400-500 كيلو فولت أمبير أو تقسيم الموقع عبر خلاصتين. يمكن لإدارة أحمال OCPP أيضًا أن تضع سقفًا للخزانة عند 300 كيلووات على سبيل المثال أثناء نوافذ ذروة المرافق بينما يغطي المخزن المؤقت للبطارية الباقي - تتعامل الخزانة مع الغطاء على أنه الإجمالي الجديد وتقسمه بين البنادق المزدحمة.

يكسب نطاق LED مكانته على هذا النطاق. في ساحة أمامية مظلمة ومزدحمة، يخبر لونه ونمطه الوامض السائق من مسافة 30 مترًا عن البندقية الحرة، وأيها مشحونة، وأيها معيب. عدد أقل من الدورات الدائرية يعني طوابير أقصر، وتتيح لك بيانات OCPP لكل بندقية التحقق من تأثير النطاق على الإنتاجية بعد شهر.

مسار الاعتماد على خزانة ذات نطاق محوري

اختبار نوع الخزانة الكاملة: EMC، مقاومة العزل الكهربائي، التأريض الوقائي - الملف الذي سيفتحه بالفعل مهندس مشغل الشبكة لديك.

رش الملح لمدة 96 ساعة على العلبة والمدافع؛ تأخذ المواقع المحورية الساحلية هذا الأمر على محمل الجد.

نقع حراري بدرجة حرارة 50 درجة مئوية مع بيانات التدهور المنشورة جنبًا إلى جنب.

التحقق من دخول IP54 على الأختام والغدد.

التيار CE، TUV، UL، CB، CCC، بالإضافة إلى سجلات اختبار مدمجة متسلسلة لكل وحدة.

جولة المصنع: مكان بناء الخزانة بقدرة 360 كيلووات

1. القطع بالليزر TRUMPF والثني CNC في Yueqing؛ مسحوق الطلاء مع أخذ عينات رش الملح دفعة واحدة.

2. PCBA على خط DC المخصص، منفصل عن مجموعة التيار المتردد.

3. تكامل قضيب التوصيل ووحدة الطاقة الذي يتم التحكم فيه بعزم الدوران - عند 360 كيلو وات، تكون الوصلة السائبة عرضة لخطر الحريق، لذلك يتم تسجيل كل وصلة.

4. أسلاك بأربعة مسدسات مع موصلات وقياس لكل موضع.

5. فلاش البرامج الثابتة ومصافحة OCPP مقابل الواجهة الخلفية للاختبار، بما في ذلك البرامج النصية لإدارة التحميل.

6. احتراق كامل التحميل على بنك المقاوم مع سجلات لكل وحدة.

7. مراقبة الجودة النهائية والتسلسل.

8. التعبئة - المهلة القياسية هي 15-20 يوم عمل، وخط السعة السنوي الذي يزيد عن مليون وحدة يحافظ على الطلبات الكبيرة في الموعد المحدد.

اختيار خزانة المحور: الطاقة والشبكة وكل شيء بينهما

ابدأ بالشبكة وليس بالخزانة. اسأل عما يمكن أن يقدمه اتصالك بشكل مستمر، وليس ما يمكن أن يستمر لمدة دقيقة. إذا كانت الإجابة أقل من 300 كيلووات، فيجب تشغيل خزانة بقدرة 360 كيلووات مع غطاء أو تخزين OCPP - أو يجب عليك تقليل حجمها إلى 240 كيلووات وإنفاق الأموال التي تم توفيرها على وحدة ثانية لاحقًا.

حيث تكون هذه الخزانة هي الإجابة الخاطئة: الموقع الذي يرى مركبة واحدة في كل مرة لا يحتاج إلى أربع بنادق؛ لا يمكن لموقع بدون مسار ترقية المحولات أن يستضيفه بأمانة؛ والموقع الذي تعاقب تعرفته على ارتفاع الطلب المتزامن يحتاج إلى خطة التخزين والتغطية الموقعة قبل الشراء، وليس بعد الفاتورة الأولى.

ملاحظات المشتريات للمشاريع الكبيرة

تعيش المشاريع المحورية أو تموت بناءً على الوثائق: يتم شحن شهادات CE وTUV وUL وCB وCCC بالإضافة إلى سجلات الاختبار المتسلسلة مع الطلب، ويقوم مكتب التصدير الخاص بنا بإعداد مجموعة المستندات الكاملة لأكثر من 40 دولة.

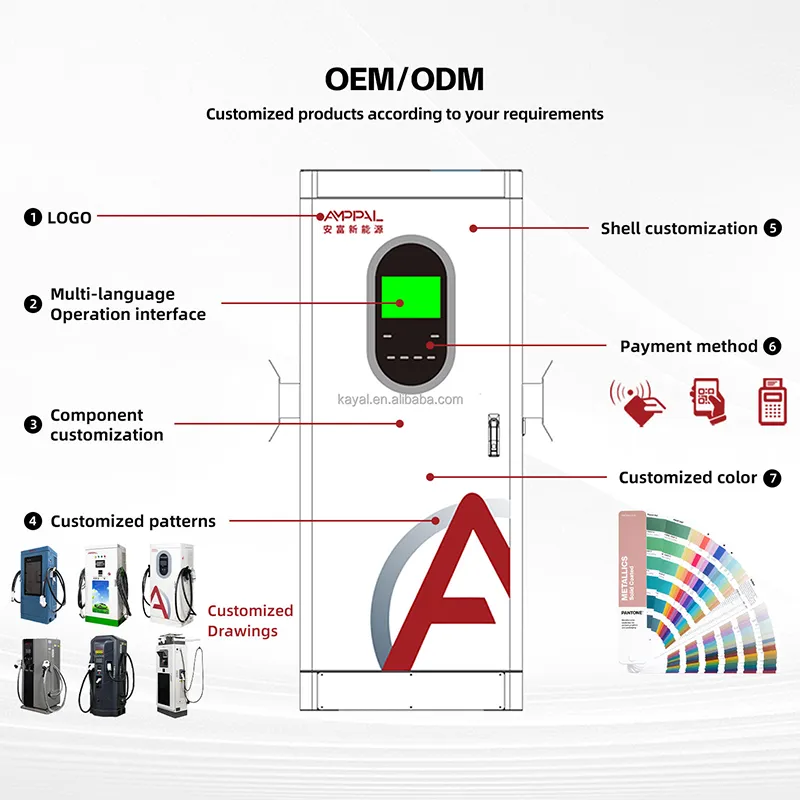

OEM/ODM على نطاق المحور: هيئة الشركة، وتسمية الواجهة الخلفية، وتكوين الموصل لكل موضع (CCS1/CCS2/GB/T/CHAdeMO/NACS) في وقت الطلب.

15-20 يوم عمل مهلة مع فتحات الإنتاج لأوامر الوحدات المتعددة؛ شروط موك لكل نموذج في الاقتباس.

المصنع هو المشغل: أكثر من 200 محطة يديرها فريقنا الخاص، بالإضافة إلى 500 وحدة مبردة بالسوائل تم توفيرها لمشروع الهيدروجين الأخضر في نيوم السعودية - مراجع على نطاق مركزي، وليس فقط بيانات معملية.

شركة متخصصة في "العملاق الصغير" تضم 260 شخصًا تأسست عام 2014 في يويهتشينغ، وتقوم بالتصدير إلى أكثر من 40 دولة - مصنع واحد ومالك واحد مسؤول.

تخطيط الشحن لعمليات الطرح على نطاق المركز

يتم شحن كل خزانة في وضع مستقيم في صندوق خشبي بأبعاد 2.0 × 0.95 × 1.0 متر تقريبًا مع مقصورات مسدسات مقطوعة بالرغوة؛ الوزن الإجمالي وأبعاد الصندوق موجودة في قائمة التعبئة قبل الإرسال. تشترك عمليات النشر المحورية للعديد من الخزانات في فتحة إنتاج واحدة ونافذة شحن واحدة.

يتم تأكيد تخزين الحاويات لكل طلب - ستة صناديق متتالية لكل مقر رئيسي بمساحة 40 قدمًا بموجب خطتنا القياسية، ويتم إعادة فحصها مقابل الأبعاد الفعلية في كل مرة. تنتقل وحدات الغيار ومجموعات الأسلحة في نفس الحاوية لمواصلة تشغيل الأجزاء معًا.

شروط التجارة FOB أو CIF أو CFR أو DDP من Yueqing مع مستندات التصدير الكاملة. بالنسبة للمشاريع المحورية، نقوم أيضًا بتوفير ملف التثبيت: مخطط الأسلاك ورسم الأساس ودليل تكوين إدارة الأحمال.

هيكل الدعم لمشغلي المحور

سنتان لكل خزانة. على نطاق المحور، ننصح بالاحتفاظ بوحدة احتياطية واحدة ومجموعة مسدس واحدة في الموقع بدلاً من انتظار الشحن.

إرسال قطع الغيار المخزنة من Zhejiang خلال 48 ساعة عند استخدام قطع الغيار الموجودة في الموقع.

تشخيص OCPP عن بعد ودعم البرامج الثابتة؛ البرامج النصية لإدارة التحميل التي تم ضبطها مع مهندسينا.

نافذة الصيانة ربع السنوية: تنظيف المرشح، وإعادة عزم الدوران، وفحص جميع نقاط اتصال البندقية الأربعة.

الإشراف على التكليف عبر مكالمة فيديو، بالإضافة إلى مستند تسليم العمليات لموظفي الورديات لديك.

قواعد التشغيل على مستوى الموقع بقدرة 360 كيلووات

خطأ: السماح لمجلس الوزراء بالدخول في تعرفة مع رسوم طلب وحشية. على اليمين: تحديد الحد الأقصى لأحمال OCPP لكل نافذة زمنية - تصل الطاقة في وقت لاحق، وتتقلص الفاتورة.

خطأ: سد جانب السحب باللافتات أو الحواجز. على اليمين: 40 سم من المساحة الفارغة وفحص الفلتر شهريًا؛ تدفق الهواء هو نظام التبريد.

خطأ: توقع الحصول على 360 كيلووات كاملة عند درجة حرارة محيطة تبلغ 50 درجة مئوية. على اليمين: قراءة منحنى الانحدار في الدليل وإخبار فريق الموقع بما يقدمه شهر أغسطس حقًا.

خطأ: قم بإيقاف الوحدة الاحتياطية في أي مكان رطب. على اليمين: تخزين قطع الغيار في الداخل؛ وحدة رطبة تم تركيبها بعد أشهر تفشل مبكرًا وتلقي باللوم على الشاحن.

خطأ: استخدام ألوان شريط LED كديكور. على اليمين: توحيد معاني الألوان على لافتات الموقع بحيث يقرأها السائقون الليليون على الفور.

ملاحظات المشغل من المراكز عالية الإنتاجية

يقوم أحد مشغلي ساحة خدمة الطرق السريعة في المملكة العربية السعودية بربط الخزانة بمخزن مؤقت للبطارية وطاقة شمسية على السطح. في موسم الذروة، يحمل المخزن المؤقت الاندفاع الصباحي بينما تظل تغذية الشبكة تحت غطاءه؛ ينسب الفضل إلى إدارة حمل OCPP في الحفاظ على فاتورة الطلب ثابتة. شكواه: عند درجة حرارة 50 درجة مئوية، ينخفض ​​معدل الخزانة في وقت أبكر مما كان متوقعًا - كان منحنى الدليل صحيحًا، لكنه تمنى لو كانت المبيعات في المقدمة معه.

يدير مركز لوجستي في ألمانيا الشاحنات والشاحنات الصغيرة من خلال خزانتين. يقطع شريط LED الدوران أثناء الليل بشكل ملموس - ويستهدف السائقون الشريط الأخضر بدلاً من شاشات القراءة. مشكلة بسيطة: لم يكن لصناديق الحاوية الأولى عيون رفع، لذلك قام طاقمه بتزوير الأشرطة؛ أضفنا عيونًا إلى الشحنات اللاحقة.

قام أحد مستودعات المدينة في تركيا بدمج الخزانة مع نظام إدارة الطاقة الخاص بها؛ تغذي بيانات OCPP لكل بندقية الآن تقارير تكلفة الأسطول الشهرية. المشكلة البسيطة: تحتاج تحديثات البرامج الثابتة إلى نافذة صيانة، والتي يجب على المستودع الذي يعمل على مدار 24 ساعة التخطيط لها - جدولة التحديث عن بُعد مدرجة في خريطة الطريق الخاصة بنا.

الأسئلة الشائعة حول المحور والشبكة

س: ما هو المحول الذي أحتاجه لخزانة بقدرة 360 كيلو وات؟

ج: قم بالتخطيط لتيار خط التحميل الكامل الذي يبلغ حوالي 550 أمبير على تغذية 380 فولت؛ تستخدم معظم المواقع محولًا بقدرة 400-500 كيلو فولت أمبير أو مقسمة على خلاصتين. تأكد من الجهد المحلي والكود قبل الطلب.

س: هل يمكن للخزانة أن تعمل على وصلة أصغر؟

ج: نعم - يتم السحب الإجمالي لسقوف إدارة الأحمال OCPP من الواجهة الخلفية، بحيث يمكن للخزانة أن تعمل، على سبيل المثال، بقدرة 250 كيلووات عن طريق الاختناق أثناء فترات الذروة. يمكنك شراء الخزانة الكاملة وتنمي الشبكة لاحقًا.

س: كيف يقترن التخزين مع هذه الخزانة؟

ج: قم بشحن البطارية خارج أوقات الذروة، وقم بتفريغها في فترة الذروة الصباحية، واترك غطاء الخزانة يبقي الشبكة تحت عتبة شحن الطلب. سيقوم مهندسونا بمراجعة مخطط التحكم مع المتكامل الخاص بك.

س: هل يؤدي الإخراج الكامل لأربعة مسدسات إلى ارتفاع درجة حرارة الخزانة؟

ج: تعمل وحدة التحكم على طول منحنى التخفيض المنشور قبل أي رحلة. عند درجة حرارة محيطة تبلغ 50 درجة مئوية، قد لا تكون القدرة الكاملة البالغة 360 كيلووات مستدامة لجلسات طويلة؛ يخبرك منحنى الدليل بما يمكن توقعه.

س: ما هو الحد الأقصى الفعلي للسيارة الواحدة؟

ج: محدود بسقف 250 أمبير: حوالي 200 كيلووات عند 800 فولت، وحوالي 100 كيلووات عند 400 فولت. تظهر القدرة الكاملة البالغة 360 كيلووات فقط عندما تتشارك عدة مركبات بقوة 800 فولت في حوض السباحة.

س: ما هي الموصلات التي يمكنني تكوينها؟

ج: CCS1، وCCS2، وGB/T، وCHAdeMO، وNACS، يتم تعيينها لكل موضع في وقت الطلب. تعتبر التكوينات المختلطة للأساطيل المختلطة قياسية.

س: ما هي قطع الغيار التي يجب أن يحتفظ بها المحور في الموقع؟

ج: نصيحتنا هي وحدة طاقة واحدة ومجموعة مسدس واحدة لكل خزانة؛ كلاهما قابلان للتبديل السريع ومشمولان بضمان لمدة عامين، مع إرسال خلال 48 ساعة عند نفاد المخزون في الموقع.

س: المهلة الزمنية والمستندات اللازمة لطرح الخزانة من 3 إلى 5؟

ج: 15-20 يوم عمل من الإيداع؛ يتم شحن الصناديق في نافذة واحدة مع مستندات التصدير الكاملة وسجلات الاختبار المتسلسلة وملف التثبيت.
