شاحن Wallbox AC EV بقوة 3.5 كيلو واط لشحن المنزل والمكتب

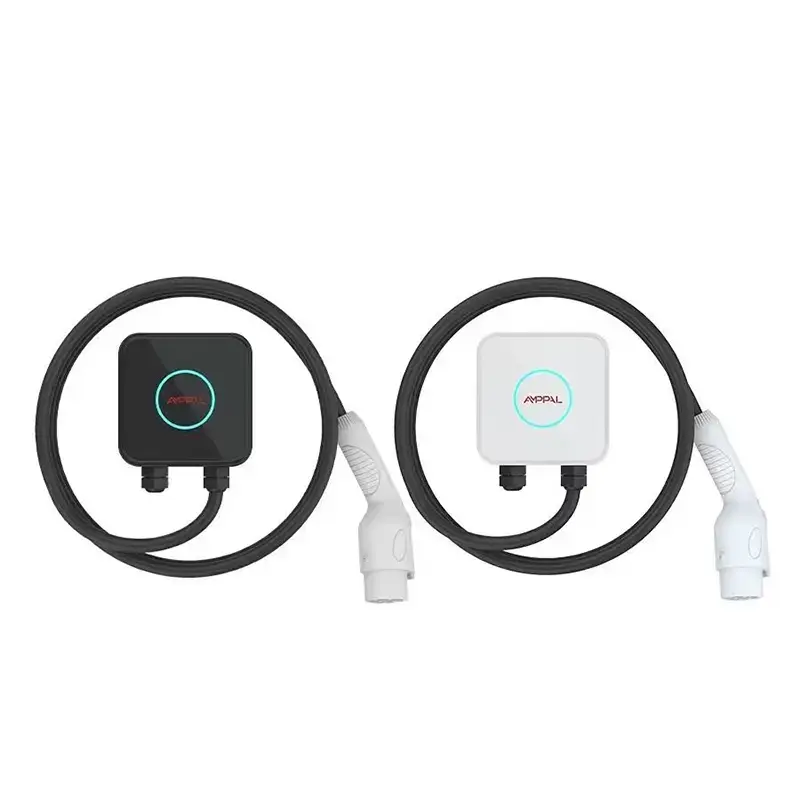

يبلغ حجم شاحن Wallbox AC EV المدمج بقدرة 3.5 كيلو واط لشحن المنزل والمكتب 150 × 150 × 65 ملم فقط - أصغر من كتاب. مصمم لأماكن وقوف السيارات الضيقة والشقق القديمة وسلالم الطابق السفلي حيث لن يتناسب الشاحن بالحجم الكامل. هيكل من البلاستيك الحراري IP54، معتمد من CE وIEC 61851-1:2017. المصنع الصيني مباشرة مع ضمان لمدة عامين.

إرسال استفسار

وصف المنتج

ما هو هذا الشاحن (ومن هو)

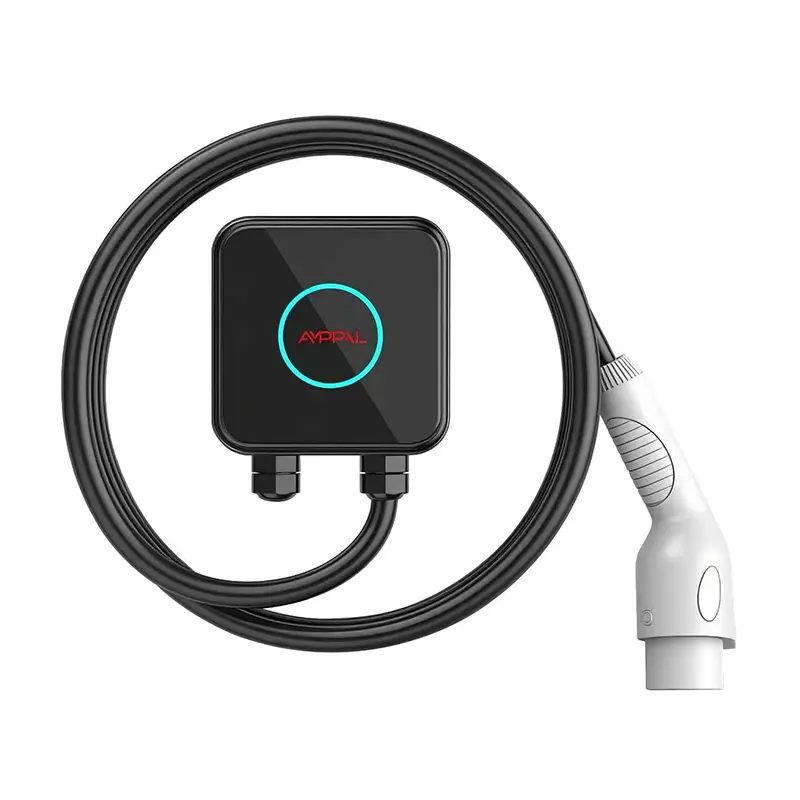

يبلغ حجم الصندوق 150 × 150 × 65 ملم تقريبًا حجم رواية ذات غلاف مقوى سميك أو جهاز توجيه منزلي. هذا هو الجسم الكامل لجهاز AMPPAL 3.5kW Compact - كل مكون ومرحل أمان ولوحة تحكم بداخله.

يبلغ حجم معظم صناديق الحائط الموجودة في السوق ثلاثة إلى خمسة أضعاف هذا الحجم. في الطابق السفلي الضيق، بجانب سخان المياه، أو على جدار بعرض نصف متر، يحدد هذا الاختلاف ما إذا كان بإمكانك تركيب شاحن على الإطلاق.

قمنا ببناء هذه الوحدة للمساحات التي يتجاهلها الجميع: مواقف السيارات الضيقة، والمباني السكنية القديمة التي لا تحتوي على غرفة كهربائية، ومهابط السلالم، وحتى جدار فناء مشترك. إذا كان عرض حائطك الحر 150 مم، فهذا يعني وجود مساحة لهذا الشاحن.

لماذا يؤدي الضغط الشديد إلى تغيير عملية التثبيت لديك؟

الحجم الصغير ليس خدعة التصميم. إنه يغير الرياضيات الفيزيائية لتثبيت شاحن السيارة الكهربائية بأربع طرق.

أولا، ارتفاع التركيب. تبرز الوحدة بعمق 65 مم بشكل أقل من الحائط، لذا يمكن وضعها في ممر دون إعاقة حركة المرور - بجوار درج الطابق السفلي، حيث يمكن وضع صندوق بعمق 120 مم في الممشى.

ثانيا، أنها تناسب داخل العبوات الموجودة. قام المقاولون في إيطاليا وبولندا بتركيب الميثاق داخل خزانة توزيع معدنية موجودة مسبقًا، لحمايته من الطقس والتخريب بدون بناء جديد.

ثالثا، توجيه الكابل. يدخل الكابل ويخرج بالقرب من الحائط، لذلك يبدو تشغيل القناة السطحية نظيفًا ويحتاج فقط إلى مقبسين على الحائط.

رابعا الوزن. عند وزن 1 كجم تقريبًا، يتم تثبيت الوحدة بأربعة براغي في اللوح الجصي أو الطوب؛ لا حاجة للبحث عن مسمار أو الحفر في الخرسانة.

ماذا يوجد داخل الشاحن بهذا الحجم الصغير

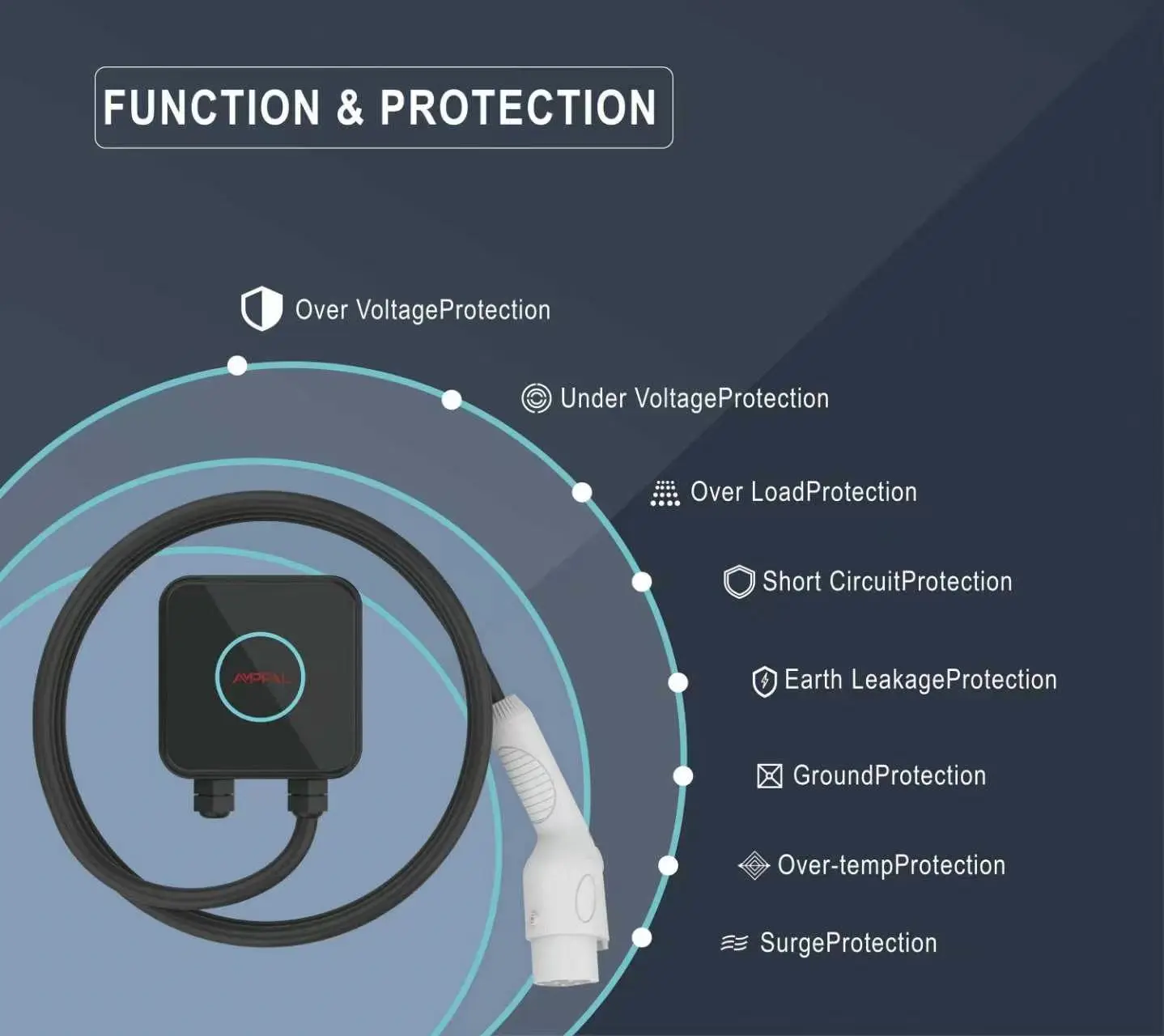

يعتبر شاحن Wallbox AC EV المدمج بقدرة 3.5 كيلووات لشحن المنازل والمكتب بمثابة محطة شحن من الوضع 3 وفقًا للمواصفة IEC 61851-1:2017. فهو لا يحول التيار المتردد إلى تيار مستمر - فهذه الوظيفة تبقى في السيارة. ما يفعله هو إدارة المصافحة الآمنة: إشارة الطيار، التحكم في التتابع، فحص استمرارية الأرض، والتوقف التلقائي عند اكتمال الشحن أو ظهور خطأ.

مع عدم وجود محول ولا مرحلة طاقة تيار مستمر، يتقلص العلبة بشكل كبير. يعتبر الحمل الحراري الذي يبلغ 3.5 كيلو واط متواضعًا: الغلاف عبارة عن غلاف من البلاستيك الحراري مصنف UL94 V-0 (مثبطات اللهب)، وتتبدد الحرارة عبر سطح الهيكل بدون مراوح.

IP54 يعني أن الوحدة تقاوم الغبار ورذاذ الماء من أي اتجاه - ليس الغمر، ولكن المطر والتكثيف وتنظيف الخرطوم يمر بسهولة. لوحة التحكم مغلفة بشكل مطابق للمعايير، وهو أمر غير معتاد عند هذا السعر، لذا فهي تنجو من المرائب الساحلية الرطبة.

المواصفات الفنية

المعلمة	مواصفة
نموذج	AF-AC-3.5-B-A-O-1-SA
القوة المقدرة	3.5 كيلو واط
جهد الإدخال	220 فولت تيار متردد ±20%
التصنيف الحالي	16 أ
تكرار	50/60 هرتز
أبعاد	150 × 150 × 65 ملم
مواد الإسكان	لدن بالحرارة، UL94 V-0
درجة الحماية	IP54
درجة حرارة التشغيل	-20 درجة مئوية إلى +50 درجة مئوية
شهادة	سي إي، إيك 61851-1:2017
ضمان	سنتان قياسيتان

أين ينتمي هذا الشاحن مقاس 150 مم (وأين لا ينتمي)

حالات الاستخدام الواقعية محددة، ونقوم بإدراجها بوضوح.

1) الخلجان الخاصة الضيقة في الطوابق السفلية للشقق، وخاصة في المباني القديمة في أوروبا وجنوب شرق آسيا حيث لا يترك ممر بطول 2.2 متر أي جدار.

2) المنازل الثانية وبيوت العطلات بإمداد أحادي الطور بقدرة 16 أمبير.

3) أماكن وقوف السيارات المستأجرة حيث يريد المالك الحد الأدنى من المساحة ووحدة قابلة للإزالة.

4) جدران المرآب مشتركة مع الغلايات أو منقيات المياه أو خزائن الأدوات.

5) تقوم مستودعات الأسطول بإجراء تركيب تجريبي رخيص قبل الالتزام بالمعدات كاملة الحجم.

المكان الذي لا ينتمي إليه: سيارة ثلاثية الطور بقدرة 22 كيلووات، أو موقع يتوفر به طاقة ثلاثية الطور فقط (هذه الوحدة أحادية الطور 220 فولت تيار متردد فقط)، أو ممر حيث يعد الشحن الأسرع أثناء النهار حاجة حقيقية.

كيف يتعامل الجهاز مع الحرارة والغبار والماء

ثلاثة اختيارات هندسية تجعل العمل صغير الحجم في الهواء الطلق.

الحرارة: عند 3.5 كيلو وات، يظل إجمالي الخسارة المبددة أقل من 40 وات عند التحميل الكامل. تعمل العلبة كمبدد حراري - حيث تعمل الأسطح الداخلية المضلعة على توصيل الحرارة إلى الوجه الخارجي، وتظهر اختبارات الحمل درجة حرارة السطح أقل من 55 درجة مئوية في درجة حرارة محيطة تبلغ 35 درجة مئوية.

الغبار والماء: يأتي تصنيف IP54 من غطاء أمامي محكم وسدادات الكابلات التي تثبت غلاف الكابل، وليس من الأصيص الإيبوكسي. وهذا يجعل الوحدة قابلة للخدمة - يمكن للفني فتحها وتبديل المرحل وإغلاقها بدون أدوات المصنع.

إصدار الشهادات وضمان الجودة

تم وضع علامة CE واختبارها وفقًا للمعيار IEC 61851-1:2017، وهو المعيار الحاكم لمعدات الشحن في وضع التيار المتردد 3.

تحمل مادة الغطاء تصنيف قابلية الاشتعال UL94 V-0 - لن يتحمل الهيكل اللهب، وهو اعتبار حقيقي في الأقبية المشتركة.

تجتاز كل وحدة اختبار السلامة الكهربائية بنسبة 100%: استمرارية الأرض، ومقاومة العزل عند 500 فولت تيار مستمر، وتحمل العزل الكهربائي عند 1.5 كيلو فولت.

تخضع وحدات العينات لاختبار رش الملح لمدة 96 ساعة واختبار تحمل التتابع لمدة 500000 دورة في مختبرنا.

يقوم الفحص الوارد بفحص الموصلات ووحدة التحكم الدقيقة وأجهزة الاستشعار الحالية ومقارنتها بشهادات الدُفعات؛ يتم تسجيل معدل الرفض بالقرعة.

يحمل المصنع شهادات CE وTUV وCB وUL لعائلة AMPPAL، والتي يتم تدقيقها من قبل هيئات خارجية معتمدة.

كيف يتم صنع الشاحن (8 خطوات)

يتم الإنتاج في مصنعنا في يويهتشينغ (تشجيانغ، "عاصمة الأجهزة الكهربائية") وفق تسلسل ثابت:

1) تجميع SMT PCB مع فحص معجون اللحام الآلي.

2) طلاء مطابق يتم تطبيقه ومعالجته.

3) تم تركيب المرحل والمستشعر ولوحة MCU في نصف الهيكل الخلفي.

4) تم تركيب غدة الكابل وكابل بطول 5 أمتار، مع التحكم في عزم الدوران.

5) اختبار وظيفي آلي عند 230 فولت مع محاكاة حمولة السيارة.

6) اختبار سلامة الوعاء العالي والاستمرارية الأرضية بنسبة 100%.

7) الفحص البصري ووضع العلامات بالليزر على الرقم التسلسلي.

8) معبأة بمجموعة أدوات التثبيت وبطاقة البدء السريع، ويتم وضعها على منصات بعد فحص العينة المحروقة لمدة 24 ساعة.

تتعامل الخطوط المدعومة بالروبوت والمزودة بشركاء FANUC (شنغهاي) وTRUMPF (ألمانيا) مع الصفائح المعدنية لمحطاتنا الأكبر حجمًا؛ يعمل الاتفاق على خط تيار متردد مخصص. تتجاوز سعة المصنع السنوية مليون وحدة.

دليل المقاسات: هل 3.5 كيلو واط كافية بالنسبة لك؟

دعونا نكون مباشرين: 3.5 كيلو واط هو شحن بطيء وفقًا للمعايير الحديثة. إنه يناسب السيارات التي تتوقف طوال الليل - الركاب، والسيارات الهجينة الموصولة بالكهرباء، ومركبات المدينة الكهربائية المزودة ببطاريات قابلة للاستخدام بقدرة 20-40 كيلووات في الساعة.

لا تشتريه إذا تجاوزت قيادتك اليومية حوالي 150 كم دون الحاجة إلى شحن بديل. في هذه الحالة، تعتبر المحطة المدمجة بقدرة 7 كيلو وات أو المحطة بقدرة 11 كيلو وات/ 22 كيلو وات هي التوصية الصادقة.

قم أيضًا بتخطيها إذا كان منزلك يحتوي على أسلاك ثلاثية الطور وكانت سيارتك تقبل 11 كيلو واط - يصبح صندوق الحائط هو عنق الزجاجة.

ما الذي يجعل هذه الوحدة الخيار الصحيح: مساحة مادية ضيقة، أو دائرة أحادية الطور بقدرة 16 أمبير لن تقوم بترقيتها، أو خاصية ثانوية تحتاج إلى شاحن رخيص وغير مزعج.

لماذا تختار AMPPAL بدلاً من الشواحن المدمجة العامة

المصنع مباشرة من Zhejiang Anfu New Energy Technology Co., Ltd. (تأسست عام 2014، مؤسسة متخصصة على المستوى الوطني) - أنت تتعامل مع الشركة المصنعة، وليس شركة تجارية.

المهلة القياسية 15-20 يوم عمل؛ شحن العينات في 3-5 أيام عمل عن طريق الجو.

نرحب بتصنيع المعدات الأصلية وتصنيع التصميم الشخصي: الشعار وطول الكابل ونوع القابس (النوع 1/النوع 2/GB/T) واللون من 100 وحدة.

حزمة الوثائق: إعلان CE، تقرير اختبار IEC 61851-1، دليل، شهادة فحص المصنع للجمارك.

سجل حافل بالتصدير إلى أكثر من 40 دولة بما في ذلك الإمارات العربية المتحدة والمملكة العربية السعودية وروسيا وألمانيا وفرنسا وماليزيا وتايلاند وفيتنام والمكسيك والبرازيل؛ نيوم وسايم داربي شريكان مرجعيان.

موك من 1 وحدة للاختبار؛ مستويات الحجم من 50 و 500 وحدة.

التعبئة والتغليف والشحن

يتم شحن كل وحدة في كرتونة مقاس 210 × 210 × 120 مم تزن حوالي 1.6 كجم مع شاحن وكابل 5 متر ومجموعة تركيب ودليل. الصندوق صديق للبريد السريع، لذلك يظل الشحن الجوي رخيصًا: 40 وحدة مكدسة في حاوية طرد واحدة تبلغ مساحتها 0.1 متر مكعب.

بالنسبة للشحن البحري، يتم تحميل 1200 وحدة في حاوية مقاس 20 قدمًا على 24 منصة نقالة مغلفة، كل منها 50 كرتونًا.

شروط التجارة: FOB Ningbo أو Shanghai أو EXW أو CIF عند الطلب. تغطي الأعمال الورقية الفاتورة التجارية وقائمة التعبئة وإعلان CE وشهادة المنشأ؛ نحن نتعامل مع خطاب الاعتماد وD/P بشكل روتيني.

دعم ما بعد البيع والضمان

ضمان قياسي لمدة عامين على عيوب التصنيع؛ العمالة وإعادة الشحن المتفق عليها لكل حالة.

يتم إرسال قطع الغيار (المرحل، لوحة التحكم، الكابل) خلال 7 أيام عمل؛ الأولوية الجوية لأوروبا والشرق الأوسط.

تشخيص مجاني عن بعد: أرسل صورة أو مقطع فيديو لخطأ LED وسيقوم مهندسونا بالرد خلال يوم عمل واحد.

صيانة المستخدم خفيفة: افحص غلاف الكابل بحثًا عن أي قطع، وأحكم ربط براغي الحائط، وانفخ الغبار مرتين في السنة.

الضمان الممتد وعقود الخدمة في الموقع موجودة للتجار في ألمانيا وفرنسا والإمارات العربية المتحدة.

ملاحظات التثبيت والاستخدام

خطأ: التثبيت على جدار خشبي مع تغطية الفتحات الخلفية. على اليمين: اترك فجوة هوائية بمقدار 30 مم وحافظ على فتحات التهوية نظيفة - IP54 يحمي من الماء، وليس من منع تدفق الهواء.

خطأ: توصيل الشاحن بمقبس منزلي عبر محول. على اليمين: قم بتوصيله بقاطع مخصص بقدرة 16 أمبير (النوع A أو B RCD، 30 مللي أمبير) حتى يعمل فحص استمرارية الأرض كما هو مصمم.

خطأ: لف الكابل بطول 5 متر بإحكام على الخطاف أثناء الشحن. على اليمين: قم بفك اللفة بالكامل قبل الجلسة؛ يسخن الكابل الملفوف تحت الحمل ويمكنه قطع التيار الحراري.

خطأ: التركيب معرض بالكامل للمطر الأفقي. على اليمين: التثبيت تحت الغطاء أو في ملجأ للسيارات؛ IP54 يتحمل الرذاذ، وليس ساعات المطر الغزير.

خطأ: إسقاط الموصل على الأرض حيث تمر السيارات فوقه. على اليمين: قم بتخزين البندقية في حاملها حتى تظل المسامير نظيفة وجافة.

ماذا يقول العملاء بعد تثبيته

قام أحد مديري العقارات في وارسو بتركيب ست وحدات في قبو شقة يعود تاريخها إلى السبعينيات في الخريف الماضي. يتيح له العرض الذي يبلغ 150 ملم وضع أجهزة الشحن بين ألواح المصهر والدرج - ولا يمكن لأي محطة بالحجم الكامل أن تشغل تلك البقعة. ملاحظته: كان الكابل الثابت قصيرًا في الخليج الأخير، لذلك حصلت الدفعة الثانية على 7 أمتار من الكابلات.

يستخدم تاجر سيارات في بينانج جهاز Compact كشاحن تجريبي في صالة العرض. ويقول: "يرى العملاء الكتاب بجوار كتاب ورقي الغلاف ويحصلون على الحجم على الفور". شكوى بسيطة: حلقة LED ساطعة في صالة عرض مظلمة، ويقوم بربطها ليلاً.

يقوم أحد مالكي العربة في بافاريا بشحن شاحنته الهجينة في سقيفة حديقة على دائرة 16 أمبير. بعد موسم واحد من المطر والصقيع -8 درجة مئوية، تكون العيوب صفرًا؛ إنه يعترف بأن الضمان لمدة عامين هو ما أعطاه الجرأة للمحاولة - وهو أمر ننصح بعدم اللجوء إليه بدون كهربائي، على الرغم من نجاحه.
