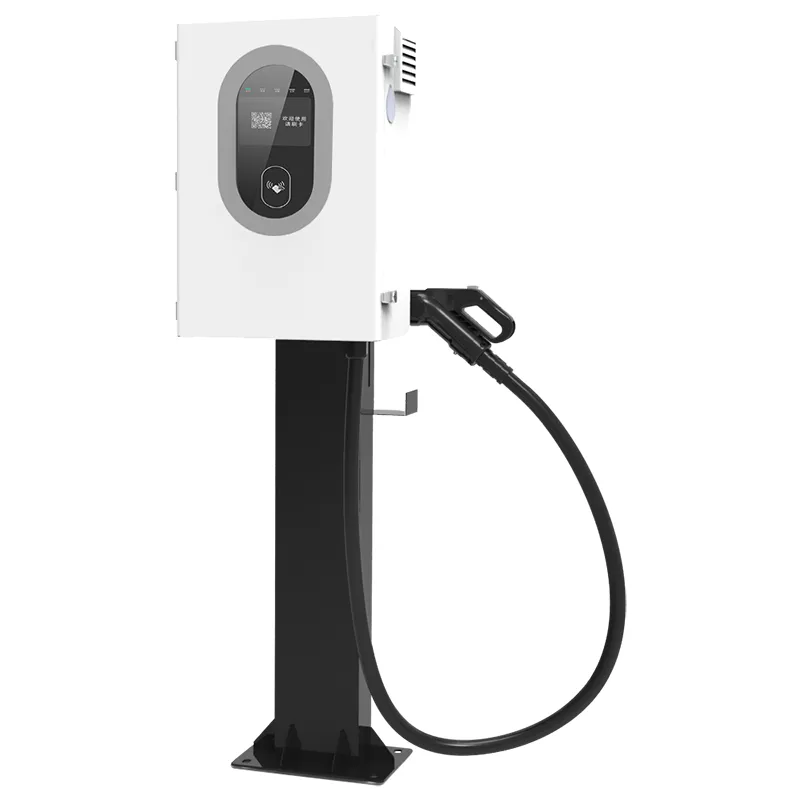

شاحن V2G DC EV ثنائي الاتجاه بقدرة 7 كيلو وات لتطبيقات الطاقة المنزلية والشبكة الذكية

شاحن AMPPAL 7kW ثنائي الاتجاه V2G DC EV لتطبيقات الطاقة المنزلية والشبكة الذكية (AF-DC-07) هو شاحن DC ثنائي الاتجاه بقدرة 7kW الذي يشحن EV ويرسل الطاقة إلى المنزل. وهو يغطي النسخ الاحتياطي V2H أثناء الانقطاعات، وموازنة وادي الذروة، والشحن اليومي من خزانة واحدة مقاس 600 × 450 × 230 مم بتصنيف IP55. خمس طرق لبدء التشغيل، واتصالات ISO 15118، وكفاءة بنسبة 95% أو أفضل في كلا الاتجاهين. تم تصنيعه بواسطة AMPPAL، الشركة المصنعة لشاحن V2G في الصين الحاصلة على شهادات CE وTUV وUL. تركيب العمود أو العمود يناسب المنازل والمحلات التجارية الصغيرة.

إرسال استفسار

وصف المنتج

ما الذي تفعله الوحدة ثنائية الاتجاه بقدرة 7 كيلو وات للمنزل؟

شاحن 7kW ثنائي الاتجاه V2G DC EV لتطبيقات الطاقة المنزلية والشبكة الذكية (AF-DC-07) هو شاحن DC صغير ثنائي الاتجاه. إنها تقوم بالمهمة الواضحة - شحن سيارة كهربائية بقدرة 7 كيلو واط - والمهمة الثانية التي لا تستطيع معظم أجهزة الشحن القيام بها: فهي تسحب الطاقة من السيارة وتغذي المنزل. وهذا الاتجاه الثاني هو ما يعنيه V2H (من السيارة إلى المنزل) وV2G (من السيارة إلى الشبكة) في الممارسة العملية.

بالنسبة للمنزل النموذجي الذي يحتوي على بطارية كهربائية بقدرة 40-60 كيلووات في الساعة، يغطي التدفق العكسي بقدرة 7 كيلووات الحمل الأساسي: الثلاجة، وجهاز التوجيه، والإضاءة، ومضخات تدوير التدفئة. لن يتم تشغيل فرن كهربائي ومضخة حرارية في وقت واحد. إنه يشتري ساعات من بقاء الانقطاع، وليس أسبوعًا من استقلال الشبكة.

ستة أسباب تجعل وحدة 7 كيلو وات تغير المنزل

الحجة ليست سرعة الشحن؛ هذا هو الاتجاه الثاني للتدفق. يكرر المشترون ست نقاط بعد التثبيت:

طاقة احتياطية بدون بطارية ثانية: السيارة الكهربائية التي تمتلكها بالفعل تصبح احتياطية. تحمل السيارة بقدرة 60 كيلو وات في الساعة ما يكفي لمدة يومين من التحميل المسائي المنزلي.

المراجحة في وادي الذروة: تحصيل الرسوم ليلاً، وتفريغها خلال نافذة المساء الباهظة الثمن، والسماح للعداد بإجراء الحسابات.

IP55 ضد الطقس: يتم التعامل مع المطر والغبار والهواء المالح الساحلي بشكل أفضل من خزائن IP54 الموجودة في الأشقاء الأكبر.

تركيب عمود أو عمود: تناسب الخزانة مقاس 600 × 450 × 230 مم جدارًا أو عمودًا فولاذيًا أو عمودًا على جانب الطريق.

كفاءة تبلغ 95% أو أفضل في كلا الاتجاهين، وبالتالي فإن الرحلة ذهابًا وإيابًا من الشبكة إلى البطارية إلى الشبكة تفقد أقل من عُشر الطاقة.

خمس طرق لبدء الجلسة: مسح QR، أو البطاقة، أو التشغيل التلقائي لرقم VIN، أو التحكم في النظام الأساسي، أو البدء القسري دون الاتصال بالإنترنت عندما تكون الشبكة معطلة.

7kW Bidirectional V2G DC EV Charger for Home Energy & Smart Grid Applications

المواصفات الفنية

مواصفة	تفاصيل
منتج	شاحن السيارة الكهربائية 7 كيلو واط V2G
نموذج	AF-DC-07
القوة المقدرة	7 كيلو واط
جهد الإدخال	260 ~ 530VAC (ثلاث مراحل)
كفاءة	≥95% (وضع التصحيح/العاكس)
أبعاد	600 × 450 × 230 ملم
طرق بدء التشغيل	مسح رمز الاستجابة السريعة / تمرير البطاقة / البدء التلقائي للتعرف على VIN / التحكم في المنصة / التشغيل القسري دون اتصال بالإنترنت
تواصل	إيثرنت، CAN، الشبكة الخلوية
تثبيت	جبل العمود / جبل القطب
مستوى الضوضاء	<65 ديسيبل
تصنيف الحماية	IP55
حماية السلامة	الجهد الزائد، الجهد المنخفض، الحمل الزائد، ماس كهربائى، خطأ أرضي، درجة الحرارة الزائدة، درجة الحرارة المنخفضة، مراقبة العزل، القطبية العكسية، الحماية من الصواعق، التوقف في حالات الطوارئ، الحماية من التسرب

حيث تكتسب وحدة V2G بقدرة 7 كيلو وات مكانها

ليس منتج الأسطول. حجم مناسب لأماكن وقوف السيارات الفردية؛ هذه هي السيناريوهات التي يبلغ فيها المالكون عن استرداد حقيقي:

منازل منفصلة في ألمانيا وهولندا ودول الشمال مع رسوم الكهرباء حسب وقت الاستخدام.

كبائن العطلات والممتلكات الريفية حيث يكون انقطاع الشبكة أمرًا روتينيًا وليس نادرًا.

تعمل المتاجر الصغيرة والمكاتب المنزلية بقدرة 500-1500 واط من الحمل المستمر.

المنازل المزودة بالطاقة الشمسية الكهروضوئية: تشحن السيارة في منتصف النهار، ويغطي التفريغ المسائي ذروة العشاء.

يقوم الملاك بتثبيت أماكن وقوف السيارات الجاهزة لـ V2G كنقطة بيع مواجهة للمستأجر.

كيفية شحن وتفريغ التبديل في خزانة واحدة

يوجد داخل AF-DC-07 مرحلة طاقة ثنائية الاتجاه. في وضع الشحن، يقوم بتصحيح التيار المتردد ثلاثي الطور إلى تيار مستمر للبطارية. في وضع التفريغ، تقوم نفس الوحدات بعكس التيار المستمر مرة أخرى إلى التيار المتردد عند 230/400 فولت. لا يوجد عاكس منفصل مثبت بمسامير - حيث تحافظ الهيكلية على الخزانة بأبعاد 600 × 450 × 230 ملم وكفاءة بنسبة 95% أو أفضل في كلا الاتجاهين.

يتعامل ISO 15118 مع مصافحة V2G. تتبادل السيارة والشاحن رسالة موقعة حول مقدار الطاقة التي يمكن سحبها مرة أخرى، ولا يبدأ التدفق العكسي إلا عند الترخيص. هذا ليس عاكسًا مخترقًا يغذي المنزل؛ إنه تبادل مقنن ومتوافق مع المعايير.

بدء التشغيل هو الطبقات عمدا. عبر الإنترنت، تبدأ الجلسات عن طريق رمز الاستجابة السريعة أو البطاقة أو التعرف على رقم VIN أو منصة AMPPAL السحابية. إذا انقطعت الشبكة، فإن التشغيل القسري دون الاتصال بالإنترنت يبقي الشاحن قابلاً للاستخدام مع المصادقة المحلية - وهو أمر مفيد عندما يتوقف جهاز التوجيه في منتصف انقطاع التيار الكهربائي.

الشهادات التي ترغب شركة تأمين مالك المنزل في الاطلاع عليها

يقع Home V2G في منطقة رمادية في العديد من الأسواق، لذا فإن الأعمال الورقية مهمة. هذه هي المستندات التي تأتي مع كل AF-DC-07:

علامات CE وTUV لسوق الاتحاد الأوروبي؛ UL وCB متاحان لأمريكا الشمالية ومناطق أخرى.

الامتثال للمعيار IEC 61851 لسلوك الشحن بالتيار المستمر وسلامة الموصل.

شهادة ISO 15118 لمكدس اتصالات V2G - الجزء الذي يجعل الجلسات ثنائية الاتجاه محدودة وقانونية.

تم اختبار IP55 وفقًا للمعيار IEC 60529: يقاوم سقوط الخرطوم ونفخ الغبار.

سجل اختبار المصنع مع كل وحدة: العزل، والرابطة الأرضية، والتشغيل ثنائي الاتجاه الكامل بالطاقة المقدرة.

وحدات ذات درجة حرارة واسعة تتراوح من -30 درجة مئوية إلى +55 درجة مئوية للتركيب في فصل الشتاء المكشوف.

كيف يتم بناء وحدات 7 كيلوواط في يويهتشينغ

يقع المصنع في يويهتشينغ بمقاطعة تشجيانغ - المدينة التي يطلق عليها سكان المدينة عاصمة الأجهزة الكهربائية في الصين. قامت شركة AMPPAL بتشغيلها منذ عام 2014 مع أكثر من 260 موظفًا. تسلسل البناء لوحدة 7 كيلو واط:

يتم قطع الصفائح الفولاذية على آلات الليزر TRUMPF ويتم ثنيها على مكابح الضغط CNC.

تقوم أذرع الروبوت FANUC بوضع وحدات الطاقة؛ تعمل منتجات التيار المستمر على خط خاص بها، منفصل عن التيار المتردد.

لوحات مرحلة الطاقة ملحومة بالموجات وتجتاز الفحص البصري الآلي.

تحصل كل وحدة على احتراق كامل ثنائي الاتجاه: أربع ساعات من الشحن، ثم تفريغها عند 7 كيلو واط.

العلبة مطلية بالمسحوق أولاً؛ يتم تركيب جوانات IP55 يدويًا ويتم فحص عزم الدوران.

يتم وميض البرنامج الثابت بمكدس ISO 15118 وتمكين جميع طرق بدء التشغيل الخمس.

يتم إجراء فحص بصري وكهربائي نهائي قبل تسجيل الرقم التسلسلي.

يتم تعبئة الوحدات في صناديق فردية؛ المهلة هي 15-20 يوم عمل.

هل 7 كيلو واط كافية؟ تحديد حجم وحدة V2G المنزلية

ابدأ بالحمل الذي تحتاج إلى تغطيته في حالة انقطاع التيار الكهربائي: الثلاجة، جهاز التوجيه، الإضاءة، مضخة دوران التدفئة، عادة 400-800 واط. عند هذا المستوى، تغطي الطاقة العكسية البالغة 7 كيلو واط المنزل لساعات بينما تحتفظ السيارة بشحن كافٍ للقيادة الصباحية.

إذا كان منزلك يستخدم مضخة حرارية كهربائية، وموقد تحريضي، وساونا في وقت واحد، فإن 7 كيلو واط لن تتحمل تلك الذروة. يمكن لوحدة بقدرة 30 كيلو وات أو 60 كيلو وات، لكن ذلك يغير السعر والتركيب. بالنسبة لمعظم الأسر، 7 كيلو واط كافية.

ليس مناسبًا لك إذا كنت بحاجة إلى UPS كامل المنزل الذي يعمل في أقل من ثانية، أو وحدة تدير المنزل خلال انقطاع التيار الكهربائي لعدة أيام. إن AF-DC-07 عبارة عن شاحن ثنائي الاتجاه، وليس عاكسًا خارج الشبكة. لا انتشار وادي الذروة في التعريفة الخاصة بك؟ حجة المراجحة تختفي أيضا.

لماذا يختار المشترون AMPPAL للمنزل V2G

15-20 يوم عمل مهلة للوحدات القياسية؛ العلامة التجارية OEM والطلاء المخصص عند الطلب.

موك لوحدة واحدة للتقييم - نقوم بالشحن الفردي للمهندسين والمستوردين الصغار، وليس فقط المنصات.

شهادات CE وTUV وUL وCB وCCC موجودة في الملف؛ يتم شحن الوثائق مع كل طلب.

أكثر من 260 موظفًا وأكثر من مليون وحدة تم تسليمها منذ عام 2014؛ تدير AMPPAL أيضًا أكثر من 200 محطة شحن.

مخزون قطع الغيار الأوروبي: شحن المسدسات ولوحات التحكم وشاشات العرض خلال 3-5 أيام عمل.

التعبئة والتغليف والتسليم لنموذج 7 كيلو واط

يتم شحن كل AF-DC-07 في صندوق كرتوني خشبي أو ثقيل بأبعاد حوالي 750 × 600 × 350 ملم، أي حوالي 40 كجم مع المسدس وحامل التثبيت. إدراجات الرغوة تحمل الخزانة. يسافر المسدس والكابل في كيس رطب.

تحتوي الحاوية التي يبلغ طولها 20 قدمًا على حوالي 60 وحدة؛ مكعب يبلغ ارتفاعه 40 قدمًا حوالي 130. يتم ربط المنصات وتصوير الحمولة قبل الختم.

الشروط القياسية هي FOB Ningbo أو Shanghai، مع عروض أسعار CIF وCFR عند الطلب. تتضمن المستندات الفاتورة وقائمة التعبئة وبوليصة الشحن وإعلان CE؛ الشهادات تخرج مقدما.

الدعم بعد هبوط الوحدة بقدرة 7 كيلو وات

24 شهرا على الوحدة. بالنسبة للمنزل V2G، فإن الجزء المهم هو مرحلة العاكس - فهو يعمل في كلا الاتجاهين وهو مغطى.

تتوفر تحديثات البرامج الثابتة لمكدس ISO 15118 مجانًا طوال عمر المنتج، عبر السحابة أو USB.

يتم شحن قطع الغيار الخاصة بالأعطال الشائعة خلال 3-5 أيام عمل؛ مسدس الشحن هو السلاح الاحتياطي الأكثر طلبًا.

سنة واحدة من التشخيص المجاني عن بعد - أرسل صورة أو سجل تصدير واحصل على إجابة في نفس اليوم.

يمكن للكهربائي المرخص استكمال التركيب في يوم واحد؛ يتضمن الدليل مخططات الأسلاك وقيم عزم الدوران.

الأخطاء الشائعة في عمليات تثبيت V2G المنزلية

خطأ: تركيب الوحدة حيث يتساقط جريان السطح على الموصل. على اليمين: اختر مكانًا به حافة تنقيط أو نتوء طفيف - IP55 يتعامل مع الطقس، وليس توجيه الماء إلى المقبس.

خطأ: بافتراض أن التفريغ يبدأ لحظة توصيل السيارة. صحيح: يجب إكمال مصافحة ISO 15118 ويجب تمكين جدول التفريغ في التطبيق أولاً.

خطأ: تحديد حجم الأحمال المنزلية بما يزيد عن 7 كيلووات ونأمل أن يتمكن الشاحن من التعامل معها. على اليمين: احتفظ بأحمال التفريغ أقل من 6 كيلو واط لإفساح المجال للخسائر.

خطأ: تغذية خرج التيار المتردد من خلال وصلة تمديد عشوائية. على اليمين: قم بتوصيل جانب الإخراج بدائرة مخصصة بقاطع خاص بها.

خطأ: تخطي أداة الحماية من زيادة التيار لأن الشاحن يتمتع بحماية من الصواعق. على اليمين: الوحدة تحمي نفسها؛ لا تزال لوحة المنزل بحاجة إلى النوع 2 SPD الخاص بها.

ما تقرير أصحاب المنازل وأصحاب الأعمال الصغيرة

يقوم أحد مالكي المنازل في بافاريا بألمانيا بتشغيل AF-DC-07 بسيارة كهربائية بقدرة 58 كيلو وات في الساعة وفقًا لتعريفة وقت الاستخدام. يتقاضى رسومًا ليلاً بمعدل منخفض ويخرج من الساعة 18:00 إلى 21:00 ؛ يُظهر العداد توفير حوالي 14 يورو شهريًا في الربع الأول. وجعه الوحيد: كانت فتحات الأقواس تحتاج إلى ممر حفر ثانٍ على جداره المبني من الطوب.

يستخدم مالك مخبز صغير في هولندا الوحدة كشاحن ومخزن مؤقت لثلاجاته. ولم يكلفه انقطاع التيار الكهربائي لمدة 40 دقيقة في شهر يناير شيئًا، حيث حافظت السيارة على تشغيل المبردات. يجمع ملصق QR الغبار ويحتاج إلى مسحه من حين لآخر.

قام مدير عقارات ريفية في نيوزيلندا بتركيب الوحدة على عمود بجوار منزل ريفي مستأجر. يقوم الضيوف بالمسح الضوئي لبدء الشحن؛ فهو يتيح تفريغ V2H عن بعد أثناء العواصف. حكمه: أول شاحن قام بتركيبه ولم يحتاج إلى زيارة ثانية خلال شهر.

الصفحة الرئيسية أسئلة V2G، تمت الإجابة عليها

س: هل يستطيع AF-DC-07 تزويد المنزل بأكمله بالطاقة أثناء انقطاع التيار الكهربائي؟

ج: يغذي ما يصل إلى 7 كيلو وات - الثلاجات، الأضواء، جهاز التوجيه، المضخات. الأحمال الثقيلة المتزامنة مثل الأفران سوف تتجاوزها.

س: هل يؤذي تفريغ V2G بطارية السيارة؟

ج: العمق والتردد مهمان أكثر من الاتجاه. يعد التفريغ الليلي بقدرة 7 كيلو وات لمدة ساعتين بمثابة دورة خفيفة؛ تتعامل معظم المركبات الكهربائية معها داخل الضمان.
