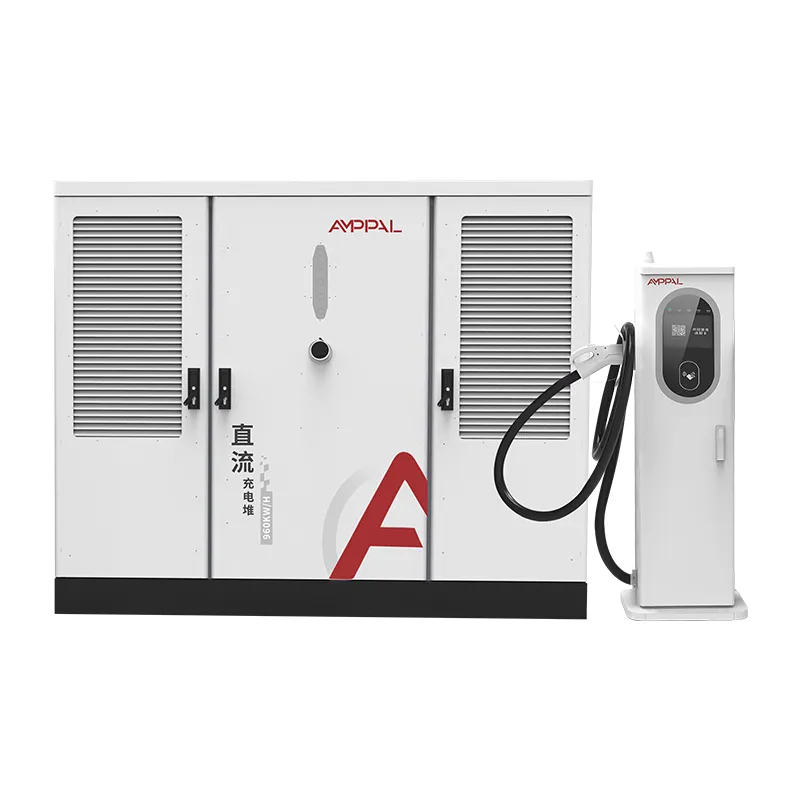

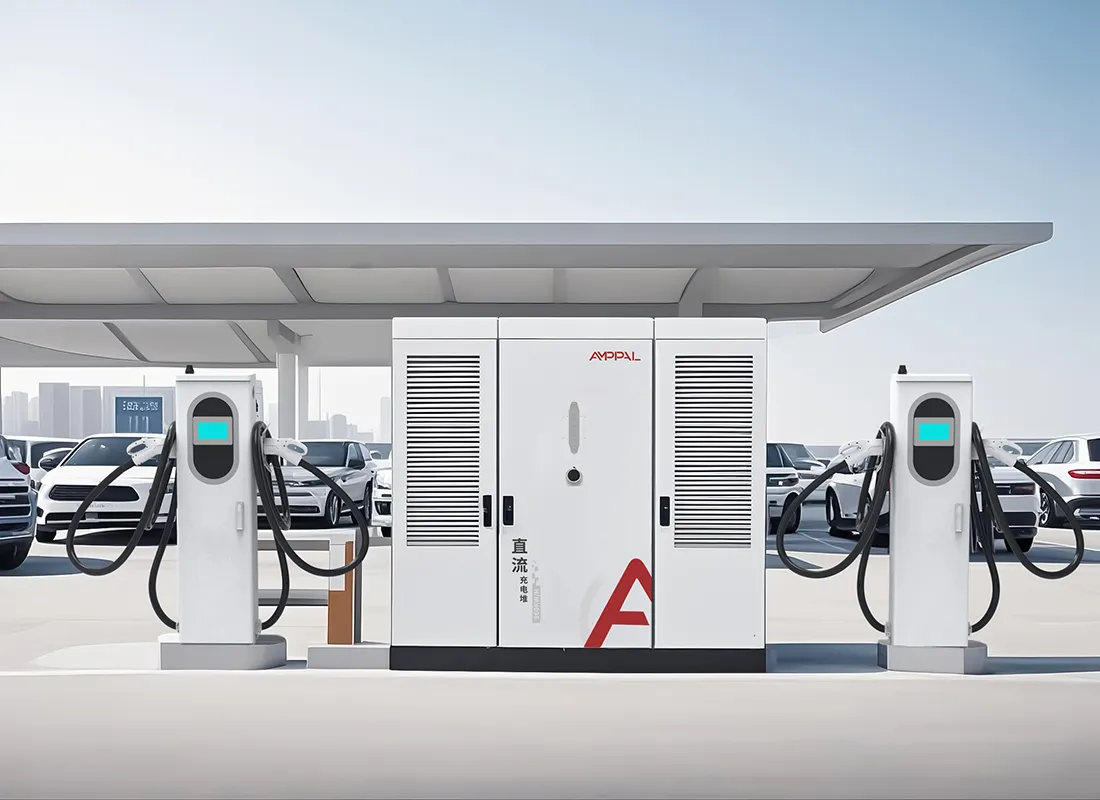

محطة شحن فائقة السرعة من النوع المنفصل لشحن أسطول ميجاوات

هندسة الطاقة والشبكة والموقع في نظام واحد

الشاحن بقدرة 960 كيلو واط ليس نسخة أكبر من الشاحن الصغير. إنه مشروع طاقة مزود بشاحن متصل، ويكمن نجاحه في المحطة الفرعية والمحولات وحوامل الكابلات بقدر ما يكمن في وحدات المقوم.

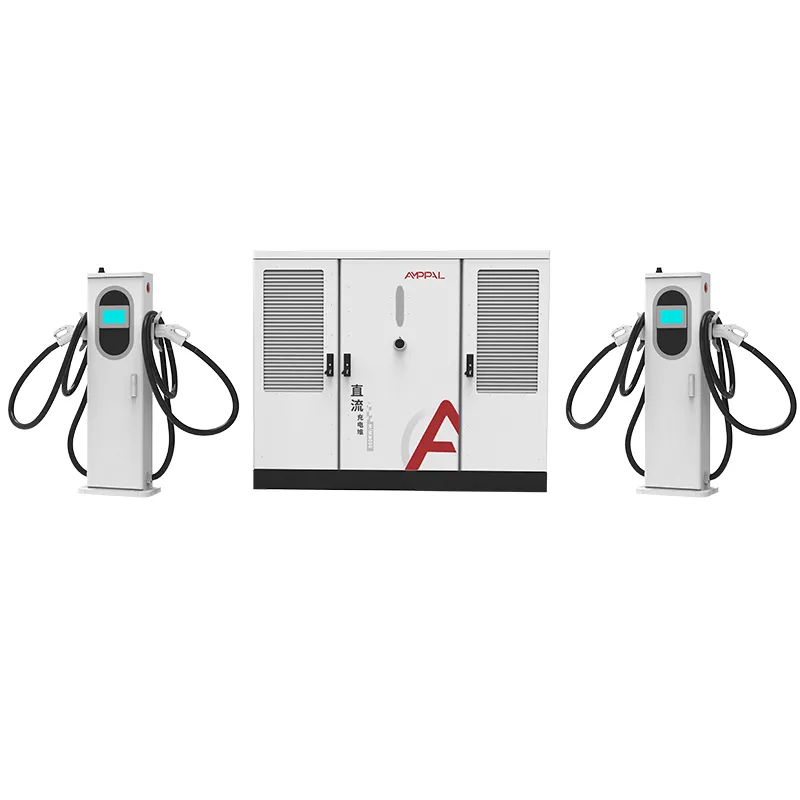

تركز سلسلة AF-DC-960 تحويل الطاقة في خزانة مقاس 2200 × 1800 × 1000 مم يتم تغذيتها بواسطة تيار متردد 480 فولت ثلاثي الطور، وتوزع الإخراج عبر 2 إلى 16 طرفًا. تصل الأسئلة الهندسية قبل وصول الحاوية: حجم وحدة التغذية، وتصنيف المحولات، وقياس الطلب، وتسلسل البناء.

تغطي هذه الصفحة الأرقام التي يحتاجها مطور المحور فعليًا، بدءًا من سعة الإدخال وحتى قبول التشغيل، والمكان الذي نتدخل فيه كشركة مصنعة.

إذا كنت لا تزال تقارن وحدات 120 كيلوواط، فتوقف عن القراءة هنا. هذا النظام مخصص للمشغلين الذين التزموا بالفعل بالشحن عالي الطاقة ويحتاجون الآن إلى الهندسة لدعمه.

ستة أرقام تحدد مركزًا بقدرة 960 كيلووات

قبل السحب الأول، يتم تحديد كل مشروع بقدرة 960 كيلوواط بستة أرقام. وها هم، مع القراءة الصادقة لكل منهم.

960 كيلو واط عند 480 فولت ثلاثي الطور يسحب حوالي 1,155 أمبير عند التحميل الكامل، وهو ما يحدد فئة وحدة التغذية والمفاتيح الكهربائية من اليوم الأول.

المحول بقدرة 1250 كيلو فولت أمبير هو الاقتران النموذجي لـ 960 كيلو واط بالإضافة إلى الملحقات الإضافية للمحطة والإرتفاع، اعتمادًا على قواعد المنفعة.

عامل الطاقة ≥0.99 يبقي المكون التفاعلي بالقرب من الصفر، وهو أمر مهم بالنسبة للتعريفات التي تطالب باستهلاك كيلو فولت أمبير بدلاً من كيلوواط.

16 مدفعًا بقدرة 960 كيلووات يبلغ متوسطها 60 كيلووات لكل جلسة نشطة، مما يؤدي إلى مسح طابور من حوالي 60 مركبة في الساعة عند الاستخدام الكامل.

تعمل المحطات المبردة بالسائل بقدرة 600 أمبير على تركيز التيار الأعلى على الفتحات الأقرب إلى الخزانة، مما يؤدي إلى قصر تشغيل التيار المباشر الثقيل.

15-20 يوم عمل من مهلة المصنع هي أقصر جزء من الجدول الزمني؛ عادةً ما تستغرق الموافقة على المحولات والمرافق وقتًا أطول.

والرقم السابع، الذي لا أحد يطبعه على ورقة البيانات: مسافة الموقع إلى أقرب مغذي متوسط ​​الجهد، والذي يقرر ما إذا كانت فاتورة المرافق تشمل أعمدة، أو خنادق، أو محطة فرعية.

المواصفات الفنية

المواقع المحورية حيث تكون 960 كيلووات منطقية من الناحية الاقتصادية

ممرات الشحن بين الولايات التي تخدم الشاحنات الكهربائية من الفئة 8 التي تحتاج إلى جلسات 600A متتالية.

قطع الأراضي المجاورة للمرافق حيث يمتد توزيع الجهد المتوسط ​​بالفعل إلى خط الملكية.

ساحات نقل المطار والموانئ البحرية مع موجات المركبات المجدولة بدلاً من حركة المرور المتقطعة المستمرة.

السيارات الهجينة ذات المستودعات حيث تشترك الحافلات والشاحنات وسيارات الركاب في اتفاقية شراء طاقة واحدة.

المحطات الرئيسية الإقليمية التي تثبت العلامة التجارية للشبكة وتبرر وجود محول مخصص.

مجمعات جرينفيلد الصناعية حيث يمكن للمطور حجز سعة المحولات قبل انتقال المستأجرين إليها.

من محول المرافق إلى حافلة 1000VDC

تبدأ السلسلة عند وصلة الجهد المتوسط. يتدرج المحول المثبت على الوسادة إلى 480 فولت ثلاثي الطور، والمدخل المقدر للخزانة، ولوحة الخدمة تغذي الخزانة من خلال وحدة تغذية مخصصة بحجم 1,155 أمبير تقريبًا عند التحميل الكامل.

داخل الخزانة، تقوم وحدات المقوم بتحويل التيار المتردد 480 فولت إلى ناقل طاقة ثابت 300-1000 فولت تيار مستمر. تصحيح عامل القدرة يحافظ على الإدخال عند ≥0.99، وبالتالي يظل السحب التفاعلي للمحطة ضئيلًا حتى عندما تكون الوحدات في وضع الخمول.

من حافلة DC، تتفاوض المحطات على حصتها. يمكن لمحطة واحدة مبردة بالسائل أن تستوعب حوض السباحة الذي تبلغ طاقته 960 كيلووات بالكامل لجلسة الشاحنة؛ مع وجود 16 سيارة نشطة، ينقسم المسبح إلى ما يقرب من 60 كيلووات لكل جلسة. يغطي نطاق الإخراج السيارات من فئة 400 فولت والشاحنات من فئة 800 فولت دون إعادة التشكيل.

يعمل التحكم على مستوى المحطة عبر OCPP 1.6 أو 2.0، مما يسمح للمشغل بتغطية المحور أثناء ذروة الخدمة ورفعه ليلاً.

المعايير واختبارات النوع وبوابات الجودة

يتم فحص المعدات على نطاق الشبكة بشكل أكثر صرامة من أجهزة البيع بالتجزئة، لذلك يجب كتابة قصة الجودة في الشهادات وسجلات الاختبار.

تغطي قائمة UL 2202-2022 وUL 2231-2 الخزانة ومجموعة المحطات الطرفية الكاملة من 2 إلى 16.

تم التحقق من حماية حاوية IP54 من خلال اختبار الغبار ونفث الماء؛ تمر المساكن برذاذ الملح لمدة 96 ساعة للمحاور الساحلية.

يتم قياس عامل الطاقة عند الحمل الكامل بقدرة 960 كيلووات على كل خزانة ويجب أن يقرأ ≥0.99 قبل التحرير.

يعمل الاحتراق لمدة 48 ساعة على تشغيل الوحدة من خلال التحميل الجزئي والكامل، مع تسجيل البيانات لكل رقم تسلسلي.

تحافظ عمليات تدقيق المصنع اللاحقة على صلاحية القائمة طوال عمر المنتج، وليس فقط الشحنة الأولى.

كيف يتم تصنيع خزانة 960 كيلو واط

الخطوة 1. يتم ثقب الملفات الفولاذية وقطعها بالليزر، ثم يتم لحامها في الإطارات بواسطة أذرع الروبوت FANUC.

الخطوة 2. تشكل مكابح الضغط TRUMPF الألواح؛ العلبة مطلية بالمسحوق ومُعالجة.

الخطوة 3. يتم توصيل توزيع التيار المتردد والقواطع والقياس على خط التيار المتردد مع نهايات يتم التحكم فيها بعزم الدوران.

الخطوة 4. يتم تثبيت وحدات المعدل ووحدة التحكم في التخصيص على خط DC المنفصل.

الخطوة 5. تم اختبار الخزانة للحمل حتى 960 كيلووات على بنك مقاوم؛ يتم تسجيل الكفاءة والتموج وعامل الطاقة.

الخطوة 6. يتبع ذلك احتراق لمدة 48 ساعة، وتعود الوحدات الفاشلة إلى الخط لإعادة العمل ودورة جديدة.

الخطوة 7. يغطي الفحص النهائي عزم الدوران والأسلاك والملصقات والسجلات التسلسلية.

الخطوة 8. التعبئة للتصدير؛ وتتجاوز الطاقة السنوية للمصنع مليون وحدة وتجاوزت عمليات التسليم في 2024 المليون.

قائمة مراجعة هندسة الموقع قبل الالتزام

قم بتأكيد اتفاقية المنفعة أولاً. يعتبر الحمل بقدرة 960 كيلوواط بمثابة حدث تعرفة، وليس مبادلة للعداد؛ تتطلب معظم الأدوات المساعدة تطبيقًا ودراسة تحميل وأحيانًا ترقية الخدمة، الأمر الذي قد يستغرق شهورًا.

حجم المحول مع الإرتفاع: 1250 كيلو فولت أمبير يغطي الخزانة بالإضافة إلى إضاءة المحطة والتدفئة والتهوية وتكييف الهواء والمحطات المستقبلية دون ترقية ثانية.

التخطيط للعمل المدني: تحتاج الخزانة التي يبلغ طولها 2200 مم إلى وسادة خرسانية مستوية، وخندق كابل أو طريق صينية إلى المحطات الطرفية، ووسادة معدات في متناول الرافعة أو الرافعة الشوكية للوحدة المعبأة.

إذا لم يتمكن الجدول الزمني لمشروعك من استيعاب تأخير المرافق، أو لم يتمكن موقعك من استضافة محول مخصص، فهذا هو المنتج الخطأ في الوقت الحالي. يعد المحور بقدرة 960 كيلو وات جزءًا دائمًا من البنية التحتية، ويعمل كواحد.

أرسل لنا رد دراسة تحميل الأداة المساعدة عندما يكون لديك؛ سيقوم مهندسونا بالتحقق من صحة حسابات وحدة التغذية وتقييم المحول مقابل منحنى دخل الخزانة قبل الطلب.

لماذا AMPPAL للمحاور ذات السعة العالية

شركة مصنعة واحدة للخزانة والمحطات الطرفية وبرامج التحكم، لذلك لم يتم تجميع نظام 960 كيلووات من وعود ثلاثة بائعين.

تم إدراج UL 2202-2022 وUL 2231-2، بالإضافة إلى CE وCB وTUV للأسواق الأخرى.

خيارات OEM/ODM: العلامة التجارية، ومزيج الموصلات، وأطوال الكابلات، وتكوين خادم OCPP.

التسليم خلال 15-20 يوم عمل بعد الموافقة على الرسم؛ موك من حاوية واحدة.

دعم من شركة تدير أكثر من 200 محطة بنفسها، بما في ذلك 500 وحدة مبردة بالسوائل في مشروع الهيدروجين الأخضر نيوم.

رفع وتجهيز وتسليم الخزائن الكبيرة

الخزانة هي أثقل عنصر في الشحنة: صندوق بإطار فولاذي بأبعاد 2300 × 1900 × 1150 مم تقريبًا مع أربع نقاط رفع مصنفة ومخطط تزوير بالداخل. تنتقل المحطات الطرفية على منصات نقالة، ويتم شحن الوحدات المبردة بالسائل جافة مع سائل التبريد المملوء في الموقع.

تحتوي الحاوية ذات المكعب العالي بارتفاع 40 قدمًا على الخزانة بالإضافة إلى ما يصل إلى ثمانية أطراف توصيل؛ محطة أكبر تشحن في حاوية ثانية. نحن نقدم عروض أسعار FOB Ningbo أو CIF، مع الفاتورة وقائمة التعبئة وبوليصة الشحن وتقارير UL الصادرة خلال 3 أيام عمل من التحميل.

يغطي دليل التشغيل خيارات الرافعة والرافعة الشوكية للخزانة، وتصميم الوسادة، وجدول عزم الدوران لتوصيل 480 فولت.

عقود الصيانة وقطع الغيار للمحاور

ضمان قياسي لمدة عامين على الخزانة والمحطات الطرفية ووحدات الطاقة ووحدة التحكم.

الاستبدال عبر السفن في حالة فشل الضمان، مع إرسال الاستبدال خلال 5 أيام عمل.

مجموعات الصيانة الوقائية للمحاور: الفلاتر والموصلات والمبرد ولوحات التحكم الاحتياطية.

تشخيصات OCPP عن بعد لتحديد حدود التحميل وسجلات الأخطاء وتحديثات البرامج الثابتة عبر المناطق الزمنية.

توصية الخدمة السنوية: إعادة فحص عزم الدوران، وخدمة الفلتر، وشطف سائل التبريد كل 24 شهرًا، والفحص الحراري لحافلة التيار المستمر.

ملاحظات الاستخدام للمواقع عالية الطاقة

خطأ: يتم تنشيط الخزانة قبل أن تتأكد الأداة من مرحلة الخدمة والجهد. على اليمين: تحقق من AC480V ±10% على جميع المراحل الثلاث باستخدام جهاز قياس، ثم أغلقه.

خطأ: تقليل حجم وحدة التغذية لأن المحور "سوف ينمو بداخلها". على اليمين: تحديد حجم وحدة التغذية والمحول للقدرة المتعاقد عليها البالغة 960 كيلووات من اليوم الأول.

خطأ: وضع الخزانة في مكان لا يمكن رفع الوحدة المعبأة فيها. الصحيح: تأكد من وصول الرافعة أو الرافعة الشوكية وموضع الوسادة قبل وصول الحاوية.

خطأ: تخطي مراجعة مقياس الطلب بعد التشغيل. على اليمين: قارن فاتورة kVA للشهر الأول مع سجل معامل القدرة ≥0.99.

خطأ: التعامل مع أطراف 600A كمثبتات دائمة للشاحنات للانسحاب منها. على اليمين: قم بتركيب الأعمدة وتوجيه الكابل يدويًا.

ملاحظات مشغل المحور بعد التشغيل

يقوم مشغل ممر الشحن في كاليفورنيا بالولايات المتحدة بتشغيل مركز بقدرة 960 كيلووات مع ستة محطات تبريد سائلة لشاحنات الفئة 8. وبعد مرور تسعة أشهر، توفر المحطة نسبة 20-80% من شحن الشاحنة في حوالي 90 دقيقة، وشكواه الوحيدة هي أن عداد الطلب الخاص بالمرافق يُظهر رسومًا احتياطية شهرية لم يضعها في الميزانية.

يوجد مستودع للحافلات في وارسو، بولندا يجمع بين الخزانة بقدرة 960 كيلووات وعشر محطات تبريد بالهواء. يشيد مدير المستودع بأداء عامل الطاقة في فاتورته، لكنه يلاحظ أن التشغيل استغرق خمسة أيام بدلاً من الثلاثة المخطط لها لأن مشغل الشبكة المحلية طلب دراسة حماية إضافية.

قام أحد المطورين في دبي، الإمارات العربية المتحدة ببناء المركز حول محول بقدرة 1,250 كيلو فولت أمبير وأبلغ عن اجتياز القبول الكهربائي في الفحص الأول. تحفظه: فرضت بصمة الخزانة إعادة تصميم بسيطة لباب غرفة المعدات، وهو ما كان سيتجنبه عن طريق التحقق من أبعاد الصندوق مقابل الفتحة قبل الأعمال المدنية.

الأسئلة الشائعة: أسئلة الشبكة والموقع

س: ما هي سعة التغذية التي تحتاجها خزانة بقدرة 960 كيلو وات؟

ج: ما يقرب من 1، 155 أمبير عند 480 فولت ثلاثي الطور عند التحميل الكامل؛ يتم تحديد حجم وحدة التغذية والمفاتيح الكهربائية والمحولات بما يتناسب مع السعة المتعاقد عليها.

س: ما أزواج المحولات مع هذا النظام؟

ج: عادةً ما يكون 1،250 كيلو فولت أمبير للخزانة بالإضافة إلى الأجهزة المساعدة والإرتفاع، ويتم تأكيد ذلك وفقًا لقواعد المرافق الخاصة بك.

س: كيف يؤثر عامل الطاقة على فاتورتي؟

ج: عند ≥0.99، يظل الطلب التفاعلي ضئيلًا، مما يتجنب رسوم الطلب المستندة إلى كيلو فولت أمبير في العديد من التعريفات التجارية.

س: هل يمكن لخزانة واحدة أن تخدم كلا من الشاحنات والسيارات؟

ج: نعم، خلط محطات التبريد السائل 600A للشاحنات ومحطات تبريد الهواء 250A للسيارات.

س: كم من الوقت يستغرق التكليف؟

ج: عادةً ما يستغرق الأمر من 3 إلى 5 أيام في الموقع بما في ذلك فحوصات حماية المنشأة، بافتراض اكتمال الأعمال المدنية.

س: هل هناك حاجة إلى خدمة منفصلة لمساعدي المحطة؟

ج: نوصي بتغذية مساعدة صغيرة للإضاءة وأدوات التحكم، لكن الخزانة نفسها تأخذ الخدمة الرئيسية بجهد 480 فولت.

س: ما هي ترددات الشبكة التي تعمل؟

ج: AC480V ±10% عند كل من 50 هرتز و60 هرتز، مما يغطي معظم الأسواق باستخدام فئة 480 فولت.

س: ما هو وقت التسليم؟

ج: 15-20 يوم عمل بعد الحصول على الموافقة، مع عمل المحول والمرافق بالتوازي من جانبك.
