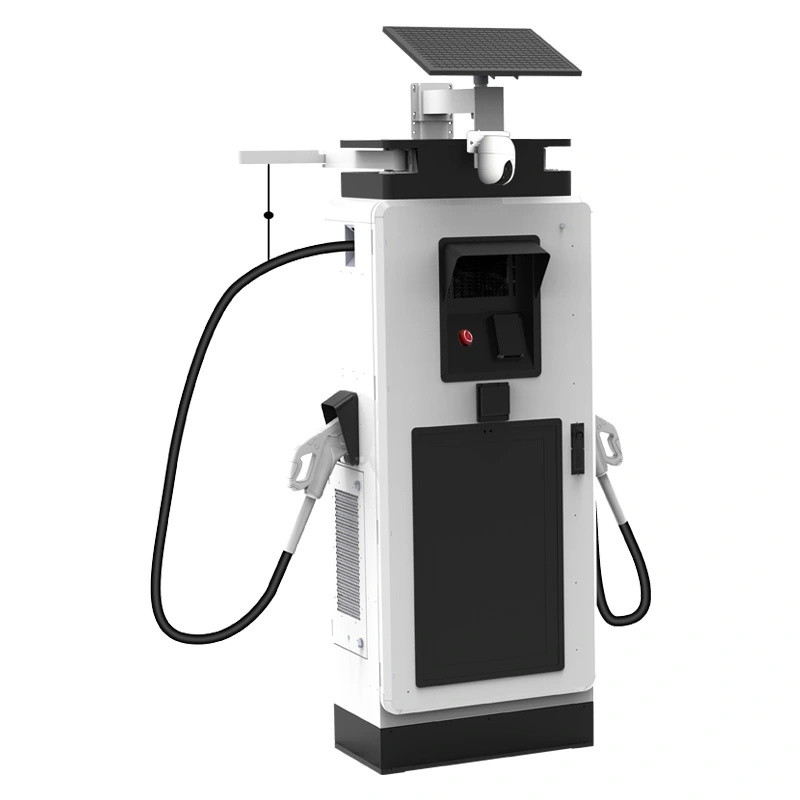

شاحن DC EV تجاري بقدرة 120 كيلو واط مع شاشة رقمية للمحطات العامة

مصمم للوحة 480 فولت: شاحن بقدرة 120 كيلووات للمواقع التجارية في أمريكا الشمالية

يتم توصيل أسلاك المباني التجارية في أمريكا الشمالية بجهد 480 فولت ثلاثي الطور، والشاحن الذي يتجاهل هذه الحقيقة يخلق تكاليف محولات لا أحد يخصص لها الميزانيات. يأخذ AF-DC-120-Y-B-M-4-H تيار متردد 480 فولت ± 10% عند 45-65 هرتز مباشرةً، لذلك يمكن لمعظم مواقع البيع بالتجزئة والصناعية والمتعددة الاستخدام في الولايات المتحدة وكندا تغذيته من اللوحة الحالية دون إضافة محول تنحي.

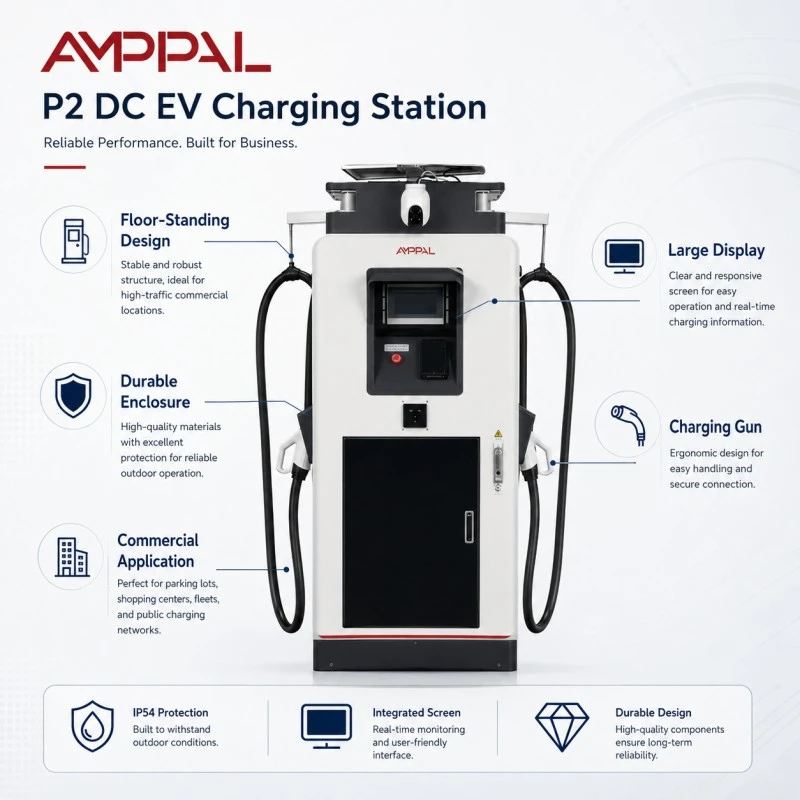

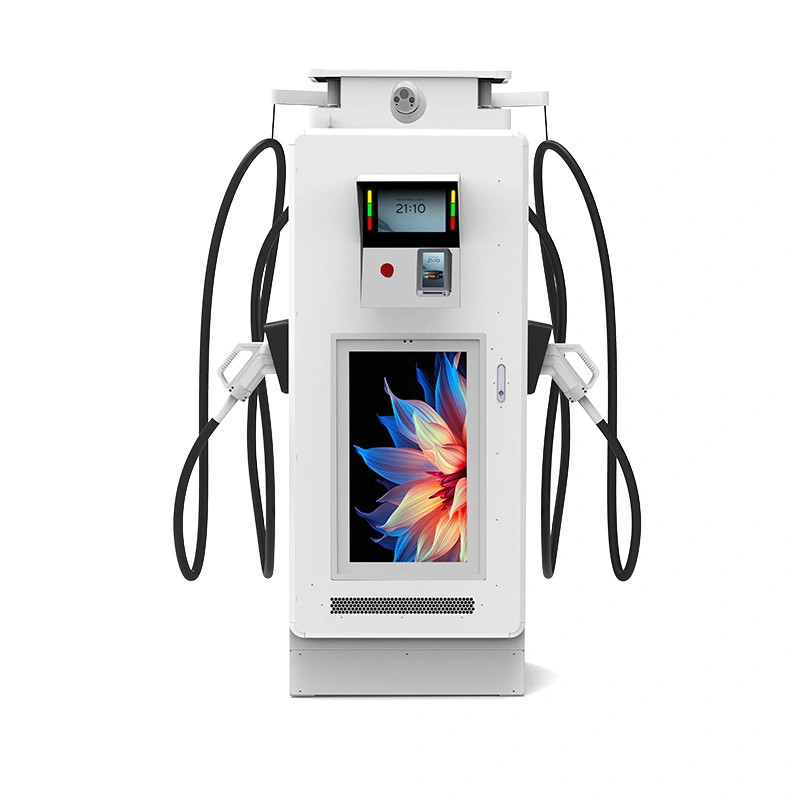

كما أنه يحد من الضوضاء عند 60 ديسيبل - ما يقرب من 5 ديسيبل أقل من خزانات التيار المستمر النموذجية - وهو أمر مهم في خطوط العقارات والشقق المجاورة والمناطق التجارية التي تعمل طوال الليل. تتعامل شاشة العرض مقاس 32 بوصة بدقة 1920 × 1080 الموجودة على الواجهة مع الوسائط أو محتوى علامتك التجارية، ولكن القصة الكهربائية هي ما يجعل هذا الطراز مختلفًا.

تصل الكفاءة القصوى إلى 95%، والحاوية IP54، ويغطي مخرج CCS1 0-250 أمبير. إنها ماكينة بقدرة 120 كيلووات يسهل الموافقة عليها عند مدخل الخدمة، وتدفع الشاشة مقابل جزء من التثبيت مع مرور الوقت.

لماذا يعتبر الإدخال 480 فولت والسقف 60 ديسيبل أمرًا مهمًا على خط الملكية

لا يوجد محول تنازلي: تعمل خدمة 480 فولت على تغذية الوحدة مباشرة، مما يوفر التكلفة والمساحة الأرضية وخسائر مرحلة التحويل الإضافية.

يتحمل الإدخال ذو التردد الواسع 45-65 هرتز شبكات المرافق الأضعف وطاقة المولدات أثناء مراحل البناء، وهي ميزة حقيقية في المواقع ذات الإمداد غير المستقر.

إن السقف الذي يبلغ 60 ديسيبل – وهو نفس مستوى المحادثة العادية – يحافظ على راحة الجيران وموظفي النوبات الليلية.

تتبع سرعة المروحة الحمل ودرجة الحرارة بدلاً من التشغيل بأقصى سرعة من المكونات الإضافية، مما يقلل من الضوضاء والطاقة المهدرة على مدار دورة مدتها 24 ساعة.

يعمل التخفيض الحراري على حماية الإلكترونيات في درجة حرارة 50 درجة مئوية بينما يظل تصنيف 120 كيلو واط صادقًا في الظروف العادية.

لا تزال الشاشة مقاس 32 بوصة تقوم بوظيفة الوسائط الخاصة بها - الإعلانات أو معلومات المحطة أو حلقة علامتك التجارية - من خلال بوابة المحتوى البعيدة نفسها.

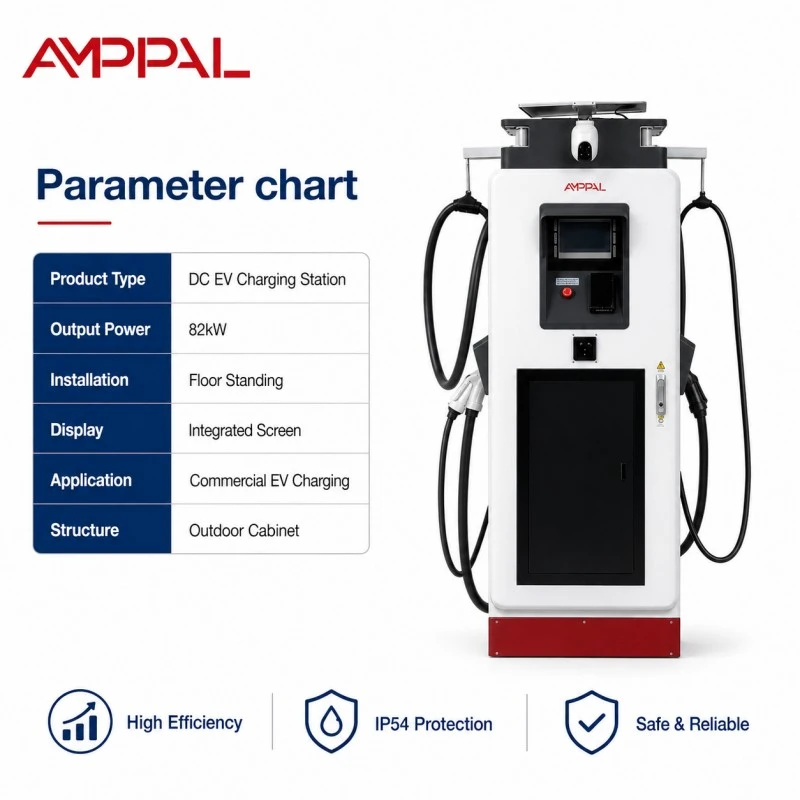

المواصفات الفنية

مواصفات المصنع لـ AF-DC-120-Y-B-M-4-H تمامًا كما تم شحنها.

المواقع التي تحتاج إلى رؤية عالية وليالي هادئة

مشاريع متعددة الاستخدامات: البيع بالتجزئة على مستوى الشارع مع الشقق أعلاه - يعمل الشاحن طوال الليل دون التسبب في شكاوى الضوضاء.

سلاسل البيع بالتجزئة في الولايات المتحدة وكندا: توجد لوحات 480 فولت بالفعل في الموقع، لذا يتم نقل الوحدة إلى الخدمة الحالية.

مواقف السيارات في المكاتب والفنادق: جلسات مدتها 20 إلى 40 دقيقة بقدرة 120 كيلووات لقلب الأكشاك طوال يوم العمل.

قطع أراضي تابعة للبلدية بالقرب من المباني السكنية: تعمل الشاشة الخافتة والسقف الذي تبلغ قوته 60 ديسيبل على إبقاء الموقع صديقًا للجيران حتى في الجلسات الليلية.

مستودعات الأسطول للخدمات الصناعية 480 فولت: لوحة واحدة تغذي أجهزة الشحن ومعدات المتجر الموجودة.

مراكز المؤتمرات وأماكن الفعاليات: تحمل الشاشة رسائل الجهة الراعية أثناء العروض، وتقوم بقوة 120 كيلووات بتشغيل السيارات بين الجلسات.

كيف تقوم الآلة بتحويل 480 فولت إلى تيار مستمر – بدون همهمة

تقوم مرحلة الإدخال بتصحيح التيار المتردد AC480V ثلاثي الطور على ناقل تيار مستمر متوسط، ثم تقوم المحولات عالية التردد بخفض الطاقة إلى الجهد الذي تطلبه السيارة. تعد وحدات التبديل ذات فجوة النطاق الواسعة هي السبب في أن الوحدة تتمتع بكفاءة قصوى تبلغ 95٪ عند جهد الإدخال هذا، وهو أصعب مما يبدو - تعمل الفولتية المرتفعة للإدخال على تشديد هوامش التبديل.

قصة الضجيج تدور حول التبريد وليس التحويل. يتم التحكم في درجة حرارة المراوح وتعمل بسرعة جزئية في معظم الأوقات؛ فقط الأحمال الثقيلة المستمرة تدفعهم نحو عدد الدورات الكاملة في الدقيقة. هذا هو الفرق العملي بين وحدة 60 ديسيبل وخزانات 65 ديسيبل الشائعة في هذه الفئة.

يحمل OCPP 1.6/2.0 بيانات الجلسة والتشخيصات عن بعد وتحديثات البرامج الثابتة، بينما تقوم الشاشة بتشغيل خلاصة المحتوى الخاصة بها. يقدم كلا النظامين تقريرًا إلى سجل محطة واحد في الواجهة الخلفية لديك.

اختبار يدعم مطالبة 60 ديسيبل وعلامات السلامة الكهربائية

يتم قياس ضغط الصوت على بعد متر واحد من الخزانة تحت الحمل الكامل ويتم تسجيله في تقرير اختبار الوحدة، وبالتالي فإن رقم 60 ديسيبل يمكن التحقق منه، وليس تخمينًا كتيبيًا.

موافقة نوع CE و TUV تغطي الوحدة الكاملة؛ تتوفر تقارير UL وCB الكهربائية لملفات التصدير.

تم اختبار رش الملح على العلبة وأختام إطار الشاشة لمدة 96 ساعة.

اختبارات العزل والاندفاع في مرحلة إدخال التيار المتردد 480 فولت عبر النطاق الكامل 45-65 هرتز.

يقوم الاحتراق الكامل لمدة 48 ساعة بتسجيل الضوضاء ودرجة الحرارة والقراءات الكهربائية مقابل الرقم التسلسلي.

تم تصنيف الوحدات من -30 درجة مئوية إلى +55 درجة مئوية؛ تم تحديد الوحدة الكاملة لـ -25 درجة مئوية إلى +50 درجة مئوية.

من الملف إلى الصندوق: صنع خزانة جاهزة بجهد 480 فولت

الخطوة 1. يتم قطع الملفات الفولاذية بالليزر ولحامها آليًا على خطوط FANUC.

الخطوة 2. تشكل مكابح الضغط TRUMPF الألواح؛ متابعة طبقة البودرة والعلاج.

الخطوة 3. يتم توصيل مرحلة الإدخال 480 فولت - الموصلات ومانعات الارتفاع - على خط التيار المتردد مع التحكم في عزم الدوران.

الخطوة 4. يتم تركيب وحدات المقوم والمجموعة الفرعية للشاشة على خط التيار المستمر.

الخطوة 5. يتم تركيب وإغلاق مجموعة التبريد والمراوح والقنوات وأجهزة استشعار درجة الحرارة.

الخطوة 6. يسجل اختبار الحمل الكامل بقدرة 120 كيلو وات الكفاءة وعامل الطاقة والضوضاء لكل وحدة.

الخطوة 7. دورات احتراق مدتها 48 ساعة لجلسات الشحن وتشغيل الشاشة معًا.

الخطوة 8. التفتيش النهائي والصناديق. وقد قام المصنع بشحن أكثر من مليون وحدة حتى عام 2024.

مطابقة وحدة العرض بقدرة 120 كيلووات مع مدخل الخدمة الخاص بك

قم بمواصفات هذه الوحدة عندما يكون موقعك في أمريكا الشمالية مزودًا بخدمة تجارية بجهد 480 فولت، أو في أي سوق يعمل بجهد 480 فولت ثلاثي الطور. 120 كيلوواط هي فئة متوسطة عملية: يتم الشحن الكامل لمعظم المركبات الكهربائية للركاب خلال 25-45 دقيقة، دون الحاجة إلى وحدة التغذية التي تتطلبها الخزانات التي تزيد طاقتها عن 160 كيلوواط. كما أنه يوفر لك تدفقًا ثانيًا للإيرادات عبر الشاشة دون تعقيد عملية التثبيت الكهربائي.

لا تشتريه لموقع به خدمة 208 فولت أو 230/400 فولت فقط. تم تثبيت متغير الإدخال هذا عند 480 فولت، وإضافة محول يؤدي إلى هزيمة الهدف برمته - اسألنا عن متغير 380 فولت إذا كانت هذه هي شبكتك.

وإذا كان الموقع يحتوي على غرف نوم تقع مباشرة فوق الفناء الأمامي، فضع ميزانيتك بشكل واقعي: حتى 60 ديسيبل يمكن سماعها في الداخل ليلاً. قم بتخطيط حاجز الصوت أو جدول زمني لغطاء الطاقة الليلي قبل أن يقدم الجيران الشكوى الأولى.

ما تقدمه AMPPAL ولا يقدمه الموزعون المحليون

تسعير المصنع مباشرة من يويهتشينغ، مع شهادات CE، TUV، UL، وCB في حزمة الأسعار.

التسليم خلال 15-20 يوم عمل بعد الموافقة على الرسم؛ موك من حاوية واحدة.

OEM/ODM: علامتك التجارية على الخزانة وعلى شاشة عرض التمهيد.

نحن نقوم بتشغيل أكثر من 200 محطة بأنفسنا، لذا فإن التعليقات الهندسية الواردة من الميدان تعود إلى التصميم.

ضمان لمدة عامين مع شحن اللوحات والوحدات الاحتياطية خلال 5 أيام عمل.

تعبئة وشحن وحدة بقدرة 120 كيلووات لموقع عمل بالولايات المتحدة

يتم شحن الخزانة بشكل مستقيم في صندوق بإطار فولاذي بحجم 1800 × 750 × 690 ملم. الشاشة مغطاة بالرغوة والخشب الرقائقي، ويتم وضع مجموعة CCS1 في صندوق داخلي مبطن.

تحتوي الصناديق على جيوب شوكة وأربع نقاط رفع؛ يتم عرض خطة الصندوق مع عرض الأسعار حتى يتمكن وكيل الشحن الخاص بك من تخطيط الشاحنة من الميناء إلى الموقع. تتحرك الوحدة في وضع مستقيم في جميع الأوقات، مما يحافظ على سلامة قضبان الناقل الداخلية وختم الشاشة.

الشروط هي FOB Ningbo أو CIF إلى ميناء أمريكي أو كندي. يتم إصدار الفاتورة وقائمة التعبئة وبوليصة الشحن وشهادة المنشأ وتقارير الاختبار خلال 3 أيام عمل من التحميل.

الضمان وقطع الغيار والدعم بعد وصول الوحدة

ضمان قياسي لمدة عامين يغطي الوحدات ووحدة التحكم والشاشة والتبريد.

وحدات وألواح الطاقة الاحتياطية في المخزون؛ التبادل عبر السفن خلال 5 أيام عمل.

تشخيصات OCPP عن بعد للأخطاء والبرامج الثابتة وسلوك المروحة.

دعم التكليف عن طريق مكالمة فيديو للمثبتين لأول مرة.

قائمة فحص الصيانة ربع السنوية التي تغطي الفلاتر والمراوح وفحوصات عزم الدوران.

ملاحظات التثبيت لمواقع 480 فولت والأحياء متعددة الاستخدامات

خطأ: تغذية الوحدة من لوحة 208 فولت وتوقع الطاقة الكاملة. على اليمين: يتم توفير تيار متردد 480 فولت ± 10% ثلاثي الطور عند مدخل الخدمة.

خطأ: بافتراض أن الوحدة 50 هرتز فقط. على اليمين: يقبل 45-65 هرتز، ولكن تأكد من التردد المحلي على لوحة الاسم قبل التنشيط.

خطأ: وضع الخزانة على الحائط بحيث تكون المراوح في مواجهة الزاوية. على اليمين: احتفظ بالمساحة الموضحة في دليل التثبيت حتى يعمل التحكم في المروحة كما هو مصمم.

خطأ: إجبار المشجعين على السرعة العالية بعد يوم حار. على اليمين: اسمح لوحدة التحكم بتخفيضها؛ السرعة القسرية تهدر الطاقة فقط وتضيف الضوضاء.

خطأ: تجاهل توازن الطور في خدمة مشتركة. على اليمين: اطلب من كهربائي التحقق من التحميل عبر المراحل الثلاث قبل التشغيل.

تعليقات من المشغلين الذين يهتمون بالديسيبل

قام أحد المقاولين في هيوستن، تكساس، الولايات المتحدة الأمريكية بتركيب وحدتين في ساحة البيع بالتجزئة في أوائل عام 2025. كان القلق الرئيسي لمدير العقار هو الضوضاء الصادرة عن المبنى السكني المجاور؛ بعد ثلاثة أشهر، كانت الشكوى الوحيدة المسجلة هي سطوع الشاشة عند الساعة 11 مساءً، والتي تم إصلاحها في الجدول الليلي في نفس الأسبوع. لم يحتاج جانب الشحن إلى مكالمة خدمة منذ ذلك الحين.

يقوم مالك مركز تسوق في تورنتو بكندا بتغذية الوحدات من لوحة المركز التجاري 480 فولت وتوفير تكلفة المحول بالكامل. أكد الكهربائي تحميل المرحلة عند بدء التشغيل؛ مشكلتهم الوحيدة هي أن قالب العرض استغرق بعض الوقت للتعلم، في حين ظل جانب الشحن نظيفًا لمدة ثمانية أشهر.

قام أحد المطورين في سياتل بالولايات المتحدة الأمريكية بوضع وحدة في مرآب متعدد الاستخدامات حيث أراد مستأجر التجزئة شاشة الإعلان. أبلغ المستأجر عن السقف البالغ 60 ديسيبل الذي تم تعليقه في دراسة الضوضاء الخاصة به ويخطط الآن لوحدات لعقارين آخرين؛ الشكوى الصغيرة هي أن كابل CCS1 يبدو أكثر صلابة في الشتاء البارد مما كان متوقعًا، وهو أمر يتعلق بغطاء الكابل، وليس خطأ في الشاحن.

الأسئلة الشائعة: الإدخال 480 فولت، وحدود الضوضاء، والإخراج 120 كيلو وات

س: هل يمكن تشغيل هذه الوحدة بالطاقة الأوروبية 380 فولت؟

ج: لا، هذا المتغير ثابت عند AC480V±10%. اطلب الإصدار 380 فولت إذا كانت شبكتك 230/400 فولت.

س: ما مدى ارتفاع صوت 60 ديسيبل حقًا؟

ج: بالنسبة لمستوى المحادثة العادية، يتم قياسه على مسافة 1 متر من الخزانة تحت الحمل الكامل.

س: هل يزداد الضجيج سوءًا في الليل؟

ج: فقط إذا كان الحمل والحرارة يتطلبان ذلك؛ سرعة المروحة تتبع درجة الحرارة وليس الساعة.

س: ما هو حجم وحدة التغذية التي تحتاجها وحدة 120 كيلو وات عند 480 فولت؟

ج: حوالي 150 أمبير لكل مرحلة عند التحميل الكامل قبل الهامش؛ يجب على المهندس الخاص بك تحديد حجم الكسارة مع وجود مساحة رأسية للإضافات المستقبلية والمستقبلية.

س: هل الشاشة 32 بوصة تزيد من الضوضاء؟

ج: لا، يتم تبريد اللوحة بشكل سلبي وتكون صامتة تمامًا في أي ساعة.

س: هل المحول مطلوب؟

ج: ليس إذا كان موقعك يحتوي على 480 فولت ثلاثي الطور؛ تم تصميم الوحدة للاتصال مباشرة بهذه الخدمة.

س: ماذا يغطي الضمان؟

ج: سنتان قياسيتان، تغطي مرحلة الطاقة والشاشة ونظام التبريد.

س: هل يمكننا تثبيته في كندا؟

ج: نعم، 480 فولت هو المعيار هناك، ويتم شحن وثائق الشهادة مع الوحدة.
