محطة شحن مدمجة مدمجة بقدرة 20 كيلو وات لمواقف السيارات للبيع بالتجزئة

عمود شحن مصمم ليستخدمه الغرباء

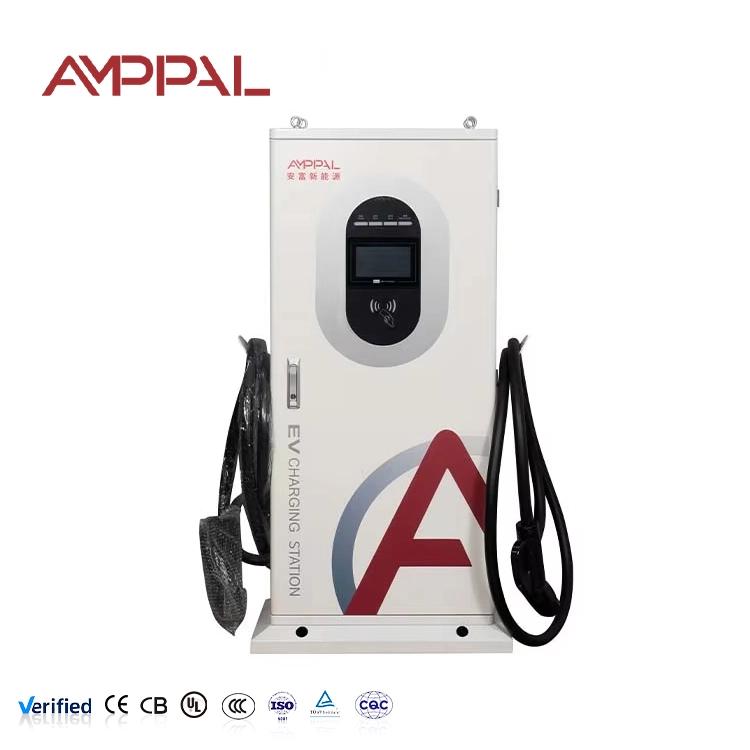

هناك فرق بين الشاحن الذي يعمل والشاحن الذي يمكن للعامة استخدامه دون مساعدة. إن AF-DC-020-Y-B-O-3 هو إجابتنا للمشكلة الثانية. ويبلغ طول قاعدتها 1517 ملم، مما يضع الشاشة الملونة مقاس 7 بوصات في مستوى العين الطبيعي لشخص يقف بجانب سيارته، وحافظة المسدس عند ارتفاع الخصر حيث يمكن لشخص بالغ رفع كابل DC بشكل مريح.

الشاشة هي المكان الذي ذهبت فيه معظم جهود التصميم. حالة الجلسة والطاقة المقدمة والوقت المنقضي والتعريفة الحالية والتقدير المتبقي كلها في صفحة واحدة - بدون الغوص في القائمة. عندما يحدث خطأ ما، توضح الرسالة ما يجب فعله بدلاً من عرض رمز خطأ لا يعني شيئًا للسائق في الساعة الحادية عشرة ليلاً.

البصمة ضيقة عمدا. عند 650 × 300 مم، يتم تركيب العمود على رأس موقف السيارات القياسي دون التطفل على المساحة، وهو ما يجبر المشغلين عادةً على التثبيت على الحائط.

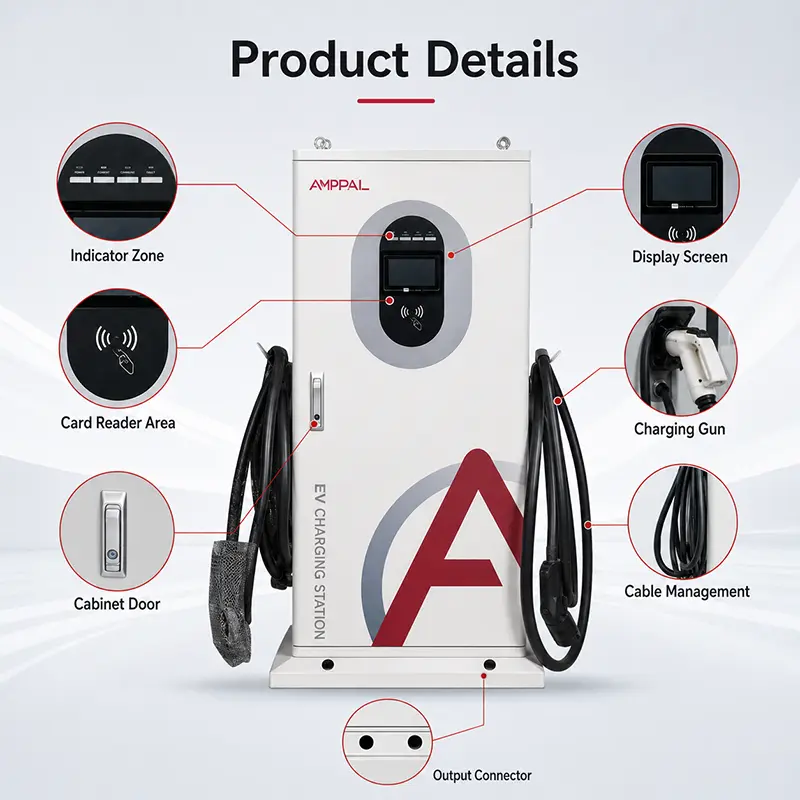

التفاصيل التي تقلل من مكالمات الدعم

شاشة ملونة تعمل باللمس مقاس 7 بوصات بارتفاع 1200 مم: يمكن قراءتها من وضع الوقوف دون الانحناء، وهي كبيرة بما يكفي للسائقين الأكبر سنًا.

ثلاث طرق للبدء - بطاقة RFID، مسح QR، رمز PIN. عندما لا يكون هناك إشارة في الهاتف، تظل البطاقة تعمل. عندما لا يكون لدى السائق بطاقة، فإن QR لا يزال يعمل.

أربعة أوضاع للشحن: شحن تلقائي كامل، طاقة ثابتة، كمية ثابتة ووقت محدد. السائق لديه عشرين دقيقة يختار الوقت؛ واحد مع الميزانية يختار المبلغ.

حافظة الكابل والخطاف على ارتفاع العمل: السبب الأكبر الوحيد لتلف الأسلحة هو قيام السائقين بإسقاطها على الخرسانة لأن الحافظة غير ملائمة.

0-100 أمبير عبر 200-1000 فولت تيار مستمر: نفس نافذة الجهد الكهربي مثل خزاناتنا الكبيرة، لذلك لا يتم إبعاد أي مركبة لكونها منصة 800 فولت.

تم تصنيف حاوية IP54 من -25 درجة مئوية إلى +50 درجة مئوية، مع حجرة الإلكترونيات محكمة الغلق بشكل منفصل عن مدخل الكابل.

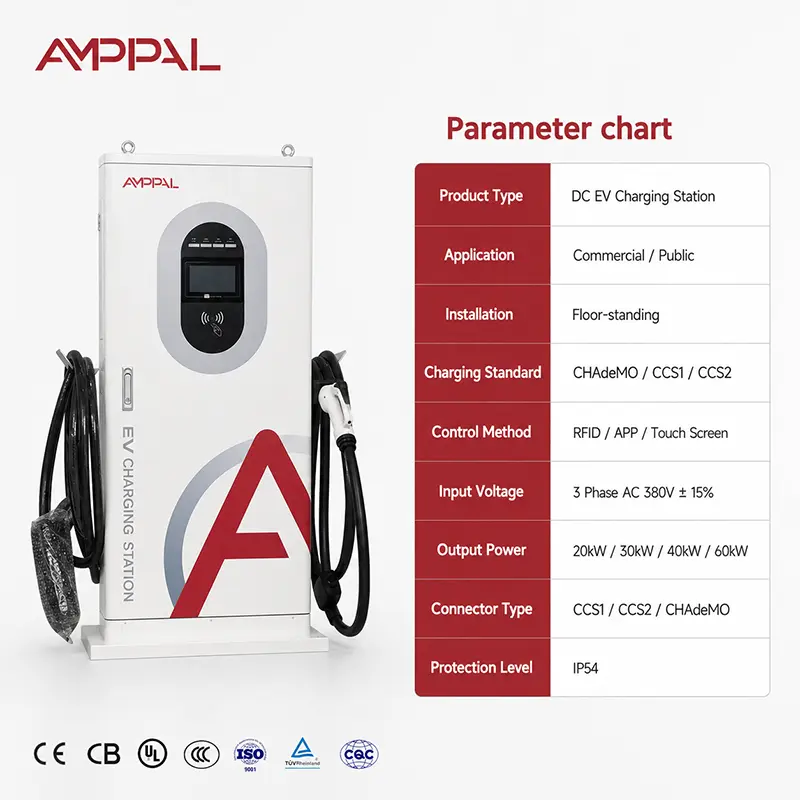

المواصفات الفنية

حيث يعمل هذا المنشور بشكل أفضل

مواقف السيارات التابعة للبلدية في الشارع: ستوافق معظم سلطات المدينة على موقع ضيق عند رأس الخليج، حيث تفشل مجلس الوزراء الواسع في تطبيق قاعدة تخليص الرصيف.

مواقف السيارات الخاصة بالفنادق والمطاعم: يقوم الضيوف بالخدمة الذاتية دون طلب المساعدة من مكتب الاستقبال، وهو الاختبار العملي لأي وحدة عامة.

مجمعات البيع بالتجزئة الصغيرة: 20 كيلوواط تناسب متجرًا مدته 60-90 دقيقة، ويبدو العمود متعمدًا وليس صناعيًا بجوار واجهة المتجر.

المجمعات السكنية ذات الخلجان المشتركة: يتيح الوصول إلى رقم التعريف الشخصي (PIN) لمكتب الإدارة إصدار الرموز دون إدارة نظام بطاقة RFID.

مواقف سيارات الزائرين في مكان العمل: بداية QR تعني أن الزائر يفرض رسومًا دون التسجيل في نظام بطاقة الشركة.

ماذا يحدث عندما يقوم السائق بالتوصيل

التسلسل ثابت ويستغرق بضع ثوان. يكتشف المنشور الموصل، ويؤكد تعشيق القفل، ثم يقوم بإجراء اختبار العزل على جانب التيار المستمر بينما تظل الموصلات مفتوحة. إذا كان العزل أقل من الحد الأدنى - موصل مبتل أو كابل تالف - فإنه يتوقف عند هذا الحد ويطلب من السائق إعادة الاتصال.

بعد ذلك، يتم تبادل معلمات المنشور والمركبة. تنص BMS على الجهد المستهدف والحد الأقصى للتيار المقبول؛ يؤكد المنشور ما يمكنه توفيره ويبدأ في التكثيف. من هذه النقطة، تتحكم السيارة في التيار، ولهذا السبب يمكن لسيارتين على عمودين متماثلين الشحن بمعدلات مختلفة جدًا.

أيًا من الأوضاع الأربعة التي اختارها السائق هو الذي يحكم عند انتهاء الجلسة. يعمل تلقائيًا حتى يستدعي BMS التوقف. المبلغ الثابت والطاقة الثابتة والوقت المحدد تنتهي بحالتها الخاصة، ويوضح المنشور السبب على الشاشة حتى لا يفترض أحد وجود خطأ.

الامتثال واختبار الخط

EN IEC 61851-1:2019 وEN IEC 61851-23:2014، مع إعلان CE وتقرير الاختبار المتسلسل الذي يتم شحنه مع كل مشاركة.

تم اختبار الشاشة وطبقة اللمس من أجل سهولة القراءة والاستجابة عبر نطاق التشغيل الكامل -25 درجة مئوية إلى +50 درجة مئوية؛ يعد فشل اللمس في الطقس البارد شكوى شائعة في الوحدات العامة.

مقاومة العزل بنسبة 100% واختبار قوة العزل الكهربائي.

الدراجات الميكانيكية للمسدس والحافظة في عينات الإنتاج - الحافظة هي نقطة تآكل في معدات الخدمة الذاتية.

التحقق من IP54 بالإضافة إلى رش الملح لمدة 96 ساعة على العلبة والقاعدة.

تشغيل كامل التحميل مع التسجيل الحراري قبل التعبئة.

كيف يتم بناء المنشور

1. الفحص الوارد للوحدات وتجميعات الشاشة والقراء والموصلات ومجموعات الكابلات.

2. التثقيب باستخدام الحاسب الآلي وتشكيل العمود وألواح القاعدة. تحدد هندسة الحافة الأساسية مدى صحة المنشور بعد التثبيت.

3. اللحام الآلي من العمود إلى القاعدة، وطبقات الأرض متدفقة على الوجوه المرئية.

4. المعالجة المسبقة وطلاء المسحوق الكهروستاتيكي. تحصل المعدات المواجهة للعامة على فحص إضافي لسمك الطلاء.

5. تجميع الطاقة - الوحدات، وقضبان التوصيل، والأسلاك الداخلية، وجميع أطراف الطاقة مُثبتة ومثبتة بعلامة الشاهد.

6. تم تجهيز واجهة HMI وأجهزة الوصول: الشاشة، وقارئ البطاقات، ونافذة كاميرا QR ولوحة المفاتيح، وتم اختبار كل وظيفة.

7. تحميل البرنامج الثابت، ومعايرة المستشعر، واختبار واجهة المستخدم المكتوب الذي يغطي جميع أوضاع الشحن الأربعة.

8. تشغيل كامل التحميل، بطارية أمان، فحص IP، ثم وضعها في صندوق للتصدير.

هل 20 كيلو واط هي القوة المناسبة للوظيفة العامة؟

قم بمطابقة القوة مع مدة وقوف السيارة فعليًا، وليس مع ما يبدو مثيرًا للإعجاب في وثيقة العطاء.

عند 20 كيلو واط، يتلقى السائق ما يقرب من 20 كيلو واط في الساعة - حوالي 100-120 كيلومترًا. لرحلة تسوق أو وجبة أو زيارة مكتب تكون كافية تمامًا، وتكون تكلفة البريد أقل للشراء وأقل للاتصال.

إذا تم تسليم الخزانات الخاصة بك في أقل من أربعين دقيقة، أو إذا وصل السائقون متوقعين المغادرة بسرعة، فهذا هو المنتج الخطأ ونفضل أن نقول ذلك الآن: انظر إلى الخزانات بقدرة 60 كيلو وات أو 120 كيلو وات. بالمثل، إذا كان الموقع عبارة عن موقف سيارات سكني محض طوال الليل، فإن أعمدة تكييف الهواء ستخدم نفس السائقين مقابل أموال أقل بكثير.

كيف يمكن مقارنتها بصندوق الحائط بنفس القوة

حرية التنسيب: يتم وضع المنشور في أعلى الصفحة في أي مكان بالموقع. يحتاج صندوق الحائط إلى جدار في المكان المناسب، وهو ما لا يوجد في كثير من الأحيان في موقف سيارات مفتوح.

العرض التقديمي العام: يُقرأ المنشور النهائي المزود بشاشة كبيرة على أنه بنية تحتية متعمدة؛ يثق به السائقون أكثر من مجرد صندوق معلق على الحائط، وهذا يظهر في الاستخدام.

حجم الشاشة: 7 بوصة ملونة هنا مقابل 4.3 بوصة مثبتة على الحائط بقوة 20 كيلووات. بالنسبة للاستخدام العام غير المراقب، فإن الشاشة الأكبر حجمًا تستحق الفرق.

التثبيت: يتطلب العمود أساسًا صغيرًا ومدخل كابل من الأسفل؛ صندوق الحائط لا. الميزانية لهذا الأساس.

المصطلحات التجارية متطابقة في كليهما: معيار وحدة موك 1، 15-20 يوم عمل، ضمان لمدة عامين، علامة تجارية مخصصة من 50 وحدة.

الصناديق والتسليم

يتم شحن الأعمدة بشكل مستقيم في صندوق من الخشب الرقائقي بأبعاد 1620 × 750 × 420 مم تقريبًا، ويبلغ الوزن الإجمالي حوالي 85 كجم، مع حماية رغوية على وجه الشاشة ويتم تعبئة البندقية بشكل منفصل في نفس الصندوق.

ستة صناديق تناسب تكوين منصة التصدير القياسية؛ تتطلب الحاوية التي يبلغ طولها 20 قدمًا حوالي 48 عمودًا والمكعب الذي يبلغ ارتفاعه 40 قدمًا حوالي 100، اعتمادًا على ما إذا كانت مجموعات المرساة يتم شحنها مع الطلب.

الشروط المتاحة هي EXW، FOB Ningbo أو Shanghai، CIF وDDP في معظم الوجهات الأوروبية والخليجية. يتم شحن مجموعات مسامير التثبيت وقوالب التثبيت مع البضائع مجانًا. تتضمن الوثائق الفاتورة وقائمة التعبئة وإعلان CE وتقرير الاختبار المتسلسل والرسومات الأساسية.

الخدمة والمواد الاستهلاكية

ضمان لمدة عامين على وحدات الطاقة والشاشة والقارئات والموصلات ومجموعة الكابلات.

يتم التعامل مع مسدس الشحن والكابل على أنهما قابلان للاستبدال ميدانيًا؛ يمكن للموزع الذي يقوم بتخزين مجموعتين من الأسلحة الاحتياطية حل الأضرار الأكثر شيوعًا في الموقع العام خلال يوم واحد.

التشخيص عن بعد عبر OCPP عند الاتصال، بما في ذلك حالة الشاشة والقارئ.

يتم إرسال قطع الغيار خلال 48 ساعة من التأكيد، خلال 3-5 أيام عمل عن طريق البريد السريع.

الفاصل الزمني الموصى به للخدمة: ستة أشهر في المواقع العامة - تنظيف الفلتر، وفحص المسدس والحافظة، وفحص الحشية، وفحص سطح الشاشة.

ما الخطأ في المواقع العامة

خطأ: تثبيت العمود في مواجهة شمس الظهيرة المباشرة. على اليمين: قم بتوجيه الشاشة بعيدًا عن أشعة الشمس المنخفضة، أو قم بضبط خيار العرض عالي السطوع. تولد الشاشات غير القابلة للقراءة شكاوى أكثر من الشحن البطيء.

خطأ: التثبيت على لوح سطحي رفيع. على اليمين: صب الأساس المناسب للرسم المرفق. يتم ضرب الأعمدة عن طريق عكس المركبات وتتحمل القاعدة هذا الحمل.

خطأ: إغفال توقف العجلة أو الحاجز أمام الخليج. الصحيح: يصلح واحدا. التكلفة تافهة مقابل عمود بديل.

خطأ: ترك ملصق رمز الاستجابة السريعة يتلاشى. على اليمين: تحقق منه في كل زيارة للخدمة - يقوم رمز الاستجابة السريعة المبيض بقتل كل جلسة كانت ستبدأ بالهاتف بصمت.

خطأ: افتراض أن التخريب يمثل مشكلة في الأجهزة. على اليمين: تعمل تغطية الإضاءة والكاميرا على حماية المنشور العام بشكل أفضل من أي تصنيف مرفق.

ردود فعل مالك الموقع

قامت إحدى البلديات في شمال اليونان بتثبيت أربعة عشر مركزًا في أربعة مواقف للسيارات في المدينة في عام 2025. وأفاد مسؤول النقل التابع لها أن خيار رقم التعريف الشخصي (PIN) تبين أنه طريقة البدء الأكثر استخدامًا، وليس البطاقة - فالزائرون الذين ليس لديهم حساب محلي يأخذون ببساطة رمزًا من عامل موقف السيارات.

قدمت مجموعة فنادق في جورجيا، لديها أحد عشر مشاركة في ثلاث فنادق، تعليقًا واحدًا أدى إلى تغيير توصيتنا: لقد طلبوا قصر أوضاع الشحن الأربعة على الوقت التلقائي والثابت لاستخدام الضيوف، لأن الوضعين الآخرين أربكا الأشخاص. هذا التكوين متاح الآن كإعداد للبرامج الثابتة.

أشار أحد المشغلين في أوزبكستان، الذي يدير تسع نقاط، إلى أن العمق الضيق البالغ 300 ملم كان حاسمًا - فقد تم وضع خلجانها وفقًا لمعايير الحقبة السوفيتية مع دوران محكم، وكان من الممكن أن تفشل الخزانة الأعمق في مسح الوصول إلى الحرائق.

أسئلة من المشترين

س: هل يمكن للسائق استخدامه بدون تطبيق أو حساب؟

ج: نعم. يعمل كل من PIN وRFID بشكل مستقل. QR متاح حيث تقوم بتشغيل منصة المكتب الخلفي.

س: ما الأساس الذي تحتاجه؟

ج: وسادة خرسانية للرسم المتوفر لدينا مع مدخل كابل من الأسفل. يتم تضمين مسامير التثبيت والقالب.

س: ما مدى وضوح الشاشة في وضح النهار؟

ج: الشاشة القياسية قابلة للقراءة في الظل والضوء غير المباشر. حدد خيار السطوع العالي للساحات الأمامية المفتوحة التي تواجه الشمس.

س: أي من الأوضاع الأربعة يجب أن أقوم بتمكينها؟

ج: بالنسبة للمواقع العامة، يغطي الوقت التلقائي والثابت معظم برامج التشغيل. المبلغ الثابت يناسب نماذج الدفع المسبق. يمكنك تقييد القائمة في البرامج الثابتة.

س: ما هو طول كابل الشحن؟

ج: 5 أمتار بشكل قياسي، والتي تصل إلى المداخل على جانبي الخليج. تتوفر الكابلات الأطول ولكنها تضيف وزنًا ليتمكن المستخدم من التعامل معها.

س: هل 20 كيلوواط كافية لتبرير التعرفة العامة؟

ج: في المواقع السكنية، نعم. وفي مواقع النقل حيث يتوقع السائقون السرعة، تتبع شكاوى الأسعار. قم بمطابقة التعريفة مع القوة بأمانة.

س: هل يمكنني تركيب بندقيتين؟

ج: ليس على هذا النموذج. تبدأ عملية تشغيل الأسلحة المتعددة بخزائننا المقسمة.

س: ما هي المهلة الزمنية ؟

ج: 15-20 يوم عمل قياسي؛ 25-30 للألوان المخصصة أو رسومات الشاشة أو بنية البرامج الثابتة المقيدة. موك 1 وحدة قياسية، 50 للعلامات التجارية.
