محطة شحن EV سريعة تجارية بقدرة 60 كيلو وات لخدمات الطرق السريعة

ما هو هذا الشاحن بقدرة 60 كيلوواط، ولماذا يقرر الدفع عائد الاستثمار الخاص به

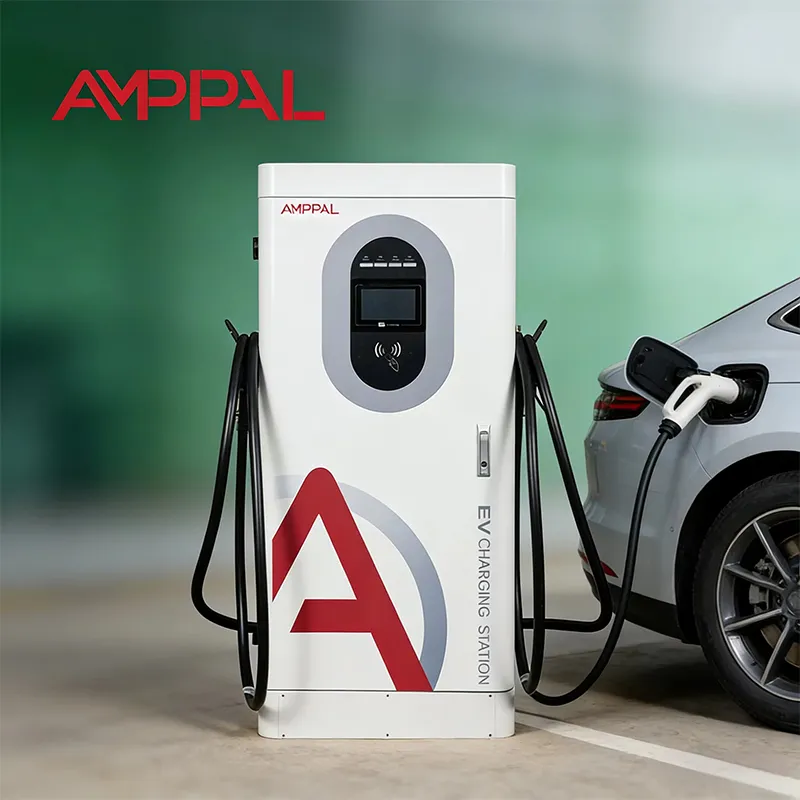

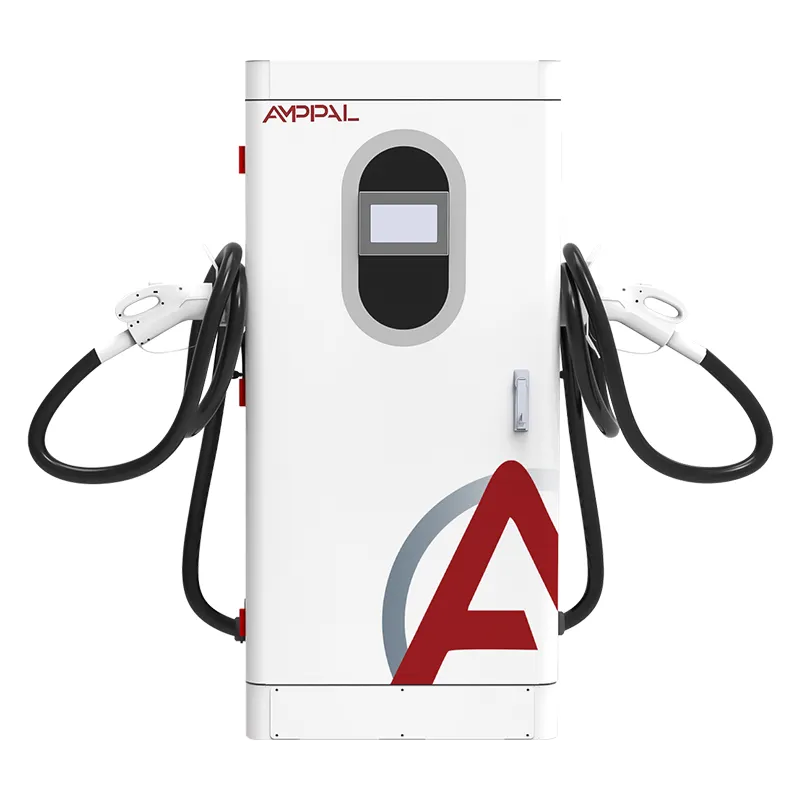

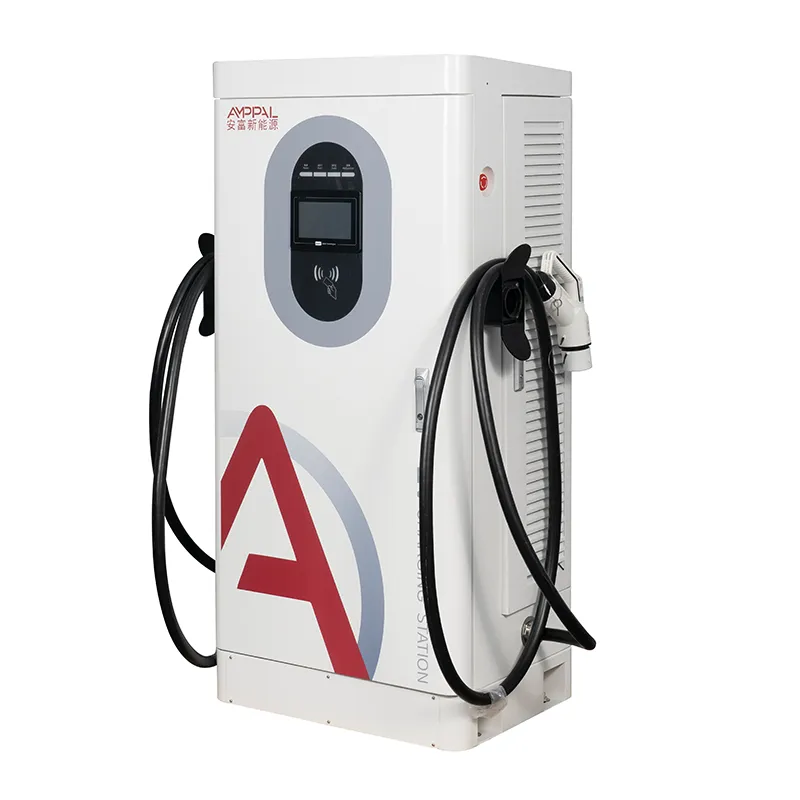

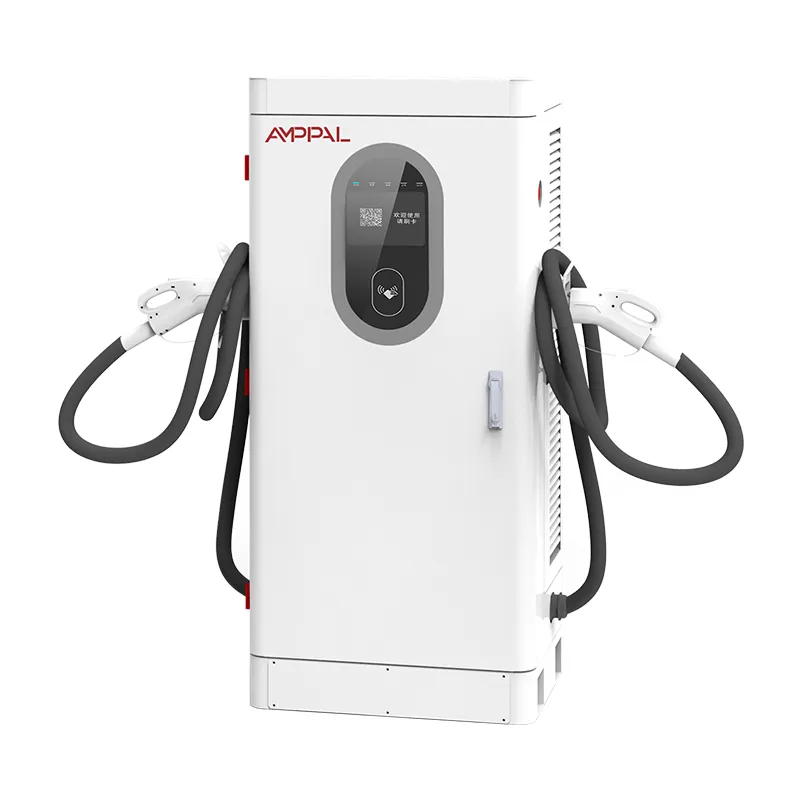

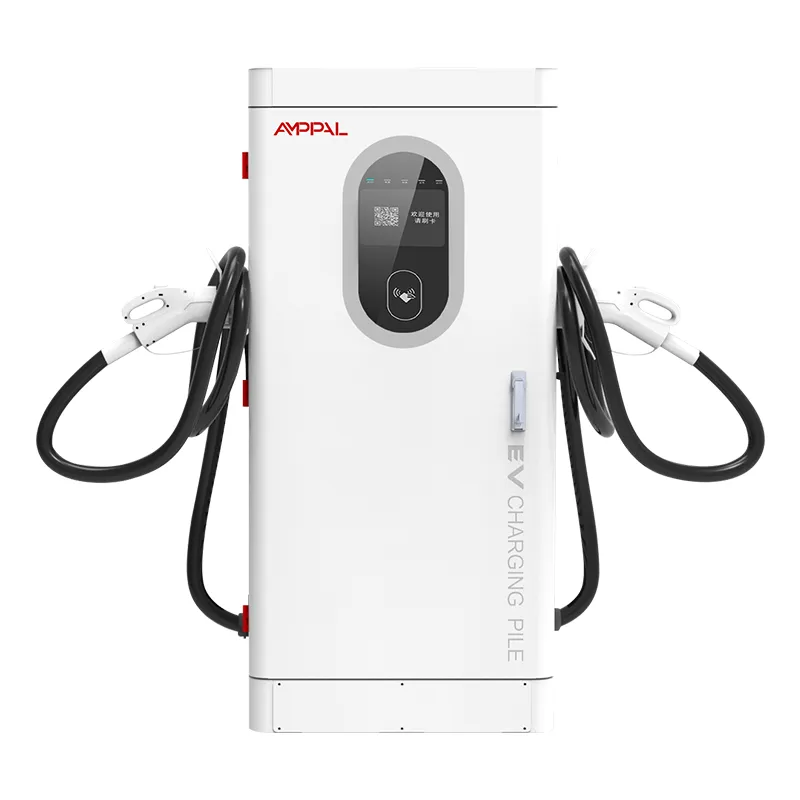

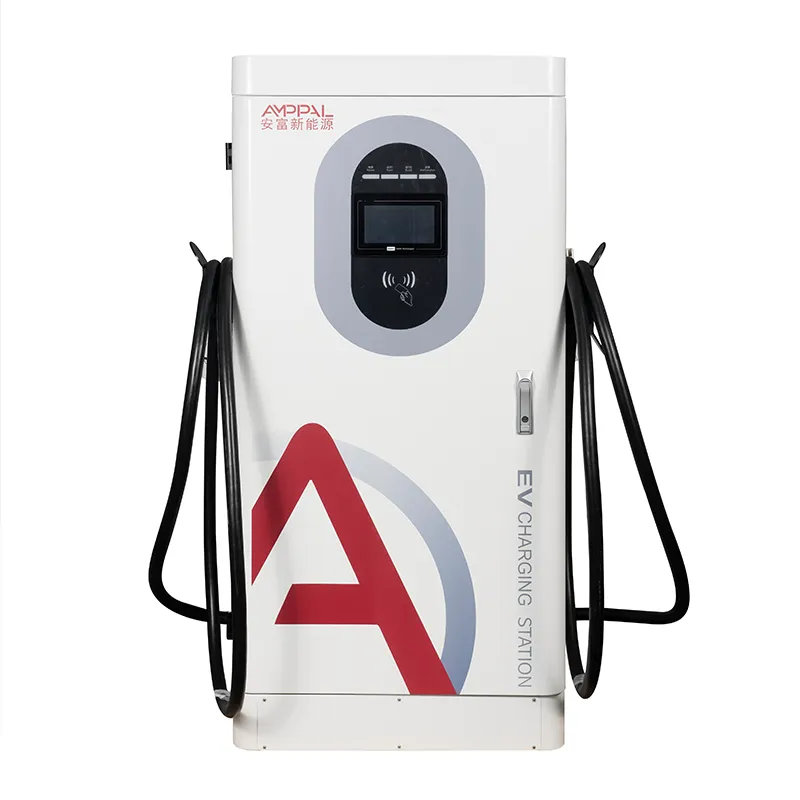

لا تكسب محطة الشحن المال إلا عندما تنتهي الجلسة بسداد دفعة - وهذا هو الجزء الذي لا تتحدث عنه معظم أوراق المواصفات بقدرة 60 كيلوواط. AMPPAL AF-DC-60-Y-B-O-4-H هو شاحن DC سريع متكامل مثبت على الأرض، 1620 × 750 × 560 مم، مع أربع طرق للسائق للدفع: محطة بطاقة الائتمان/الخصم، ومسح QR، وبطاقات RFID، والتوصيل والشحن.

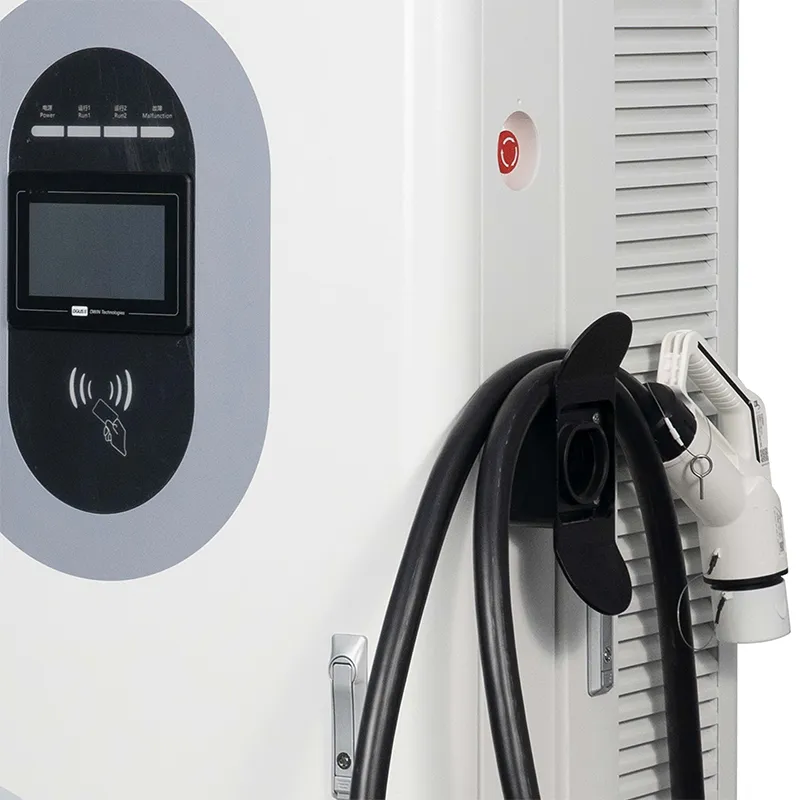

تحت طبقة الدفع توجد مرحلة طاقة 200-1000 فولت تيار مستمر مع طاقة ثابتة من 300 إلى 1000 فولت، لذلك يتم شحن السيارات 400 فولت و800 فولت بالقرب من معدلها الكامل. تعمل الشاشة التي تعمل باللمس مقاس 7 بوصات على تشغيل الجلسة؛ ينقل OCPP 1.6j عبر Ethernet أو 4G أو WiFi كل معاملة إلى برنامج الفوترة الخاص بك.

لماذا يعتبر الدفع مهمًا جدًا عند 60 كيلووات؟ نظرًا لأن هذه المحطات موجودة في المتاجر الصغيرة والفنادق والمواقع التجارية الصغيرة، حيث لا يكون السائق من مستخدمي الأسطول الأسير - إذا لم يتمكن السائح من الدفع بالطريقة الموجودة في محفظته، فستخسر الجلسة والإيرادات.

أربع طرق يمكن للسائق أن يدفع بها، ولماذا يفوز بالمواقع

محطة البطاقة: اقبل محطات الدفع القياسية المستخدمة عبر شبكات الاتحاد الأوروبي - قم بتبديل النموذج الذي يحدده المشتري الخاص بك، وستتم استيفاء تفويضات البطاقة في ألمانيا أو فرنسا.

QR على شاشة مقاس 7 بوصات: يقوم السائقون بالمسح باستخدام تطبيقهم المحلي - محافظ على طراز Alipay في الخليج، وتطبيقات على طراز GCash في جنوب شرق آسيا - والبوابة التي تختارها تتولى الباقي.

RFID: يقوم مدير الأسطول بتوزيع البطاقات على السائقين ويحصل على فاتورة شهرية واحدة بدلاً من سداد دفعات التطبيق واحدة تلو الأخرى.

التوصيل والشحن (ISO 15118): تتم مصادقة المركبات الكهربائية المتوافقة تلقائيًا عند توصيلها، دون لمس الشاشة على الإطلاق - وهي الطريقة التي تدفع بها شبكات أمريكا الشمالية بقوة.

تسوية OCPP 1.6j: تتدفق عمليات التفويض وStartTransaction وStopTransaction وMeterValues ​​إلى الواجهة الخلفية لـ CPO لديك، بحيث تتم تسوية الإيرادات دون تصدير ملف CSV يدويًا.

تعمل الكفاءة القصوى بنسبة 95% والغلاف IP54 على الحفاظ على ربحية الماكينة: فقد أقل للحرارة، ودخول غبار أقل، ورحلات خدمة أقل.

المواصفات الفنية

حيث تقوم أسواق Card-First وQR-First بنشر هذه الوحدة

محطات الوقود والمتاجر الصغيرة في ألمانيا وفرنسا وكرواتيا، حيث يتوقع المنظمون وجود قارئ بطاقة عمل بجوار القابس.

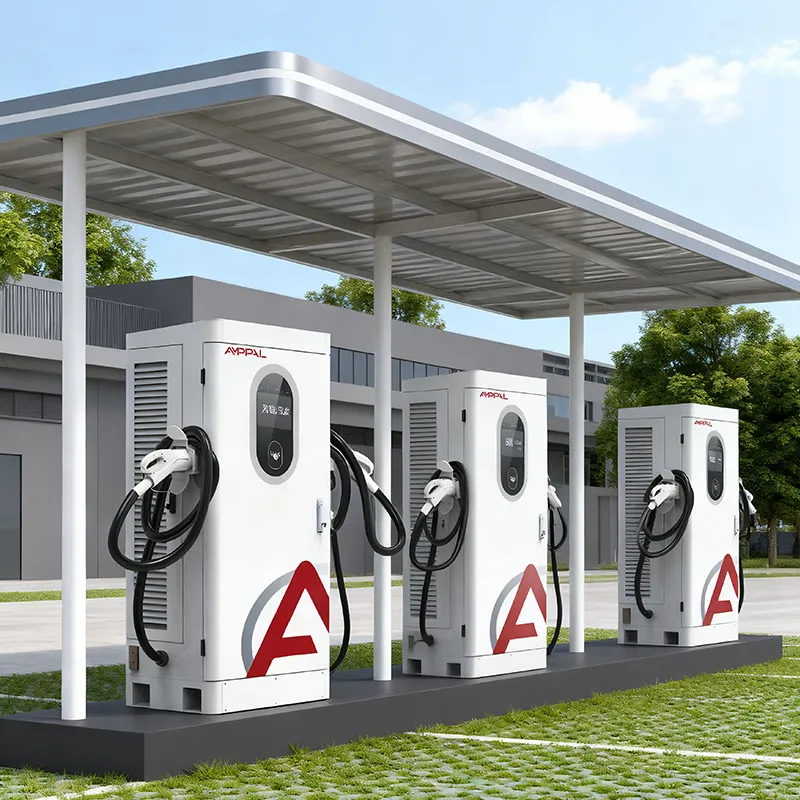

مراكز التسوق ومواقف السيارات في الفنادق في الإمارات العربية المتحدة والمملكة العربية السعودية، حيث تهيمن عادات الدفع QR ويتم وضع الخزانة مقاس 1620 ملم تحت مظلة قياسية.

مواقف السيارات في المنتجعات في تايلاند وفيتنام وإندونيسيا، تخدم السياح الذين يحملون تطبيقًا مختلفًا في كل رحلة.

مستودعات الأسطول الخفيف - شاحنات التوصيل وسيارات الأجرة - حيث يصدر المديرون بطاقات RFID بدلاً من متابعة مطالبات نفقات السائق.

قطع أراضي البلديات وأسطح السوبر ماركت حيث يجب أن تلبي آلة واحدة سيارات Plug & Charge المستقبلية دون تبديل الأجهزة.

تدفق الدفع إلى الواجهة الخلفية، خطوة بخطوة

تدفق الجلسة: يتم توصيل برنامج التشغيل، والمصادقة باستخدام بطاقة RFID، ومسح التطبيق، والنقر على البطاقة أو مصافحة التوصيل والشحن، ثم يقوم الشاحن بتشغيل مكالمة تفويض OCPP مقابل الواجهة الخلفية لديك. إذا كان الرد بنعم، فإن الطاقة تصل إلى الجهد المطلوب للمركبة داخل نافذة الطاقة الثابتة 300-1000 فولت، ويتم دفع MeterValues ​​حتى يقوم StopTransaction بإغلاق السجل.

تظل التسوية نظيفة لأن الشاحن لا يشحن بمفرده أبدًا - فالواجهة الخلفية لديك تفعل ذلك. يمكنك تعيين التعريفات لكل موصل، أو لكل نافذة زمنية، أو لكل مجموعة مستخدمين، وتقوم الوحدة ببساطة بالإبلاغ عن كيلووات ساعة مُقاسة.

لا يوجد برنامج خاص بك؟ إنه يقترن بمنصات OCPP السائدة خارج الصندوق، ويقوم مهندسونا بتوجيه فريق تكنولوجيا المعلومات لديك عبر الحقول أثناء التشغيل.

الشهادات الموجودة في الملف وما نختبره لكل دفعة

الشهادات: CE، CB، TUV، UL وCCC - نسخ مرتبطة بهذا النموذج عند الطلب.

قبل الشحن، تعمل كل وحدة لمدة 48 ساعة عند التحميل الكامل مع تسجيل درجات حرارة الوحدة والموصل.

يتم وضع عينات العلبة في غرفة رش الملح لمدة 96 ساعة وتجتاز اختبارات IP54؛ نطاق التشغيل هو -25 درجة مئوية إلى +50 درجة مئوية.

يتوافق الامتثال مع EN IEC 61851-1:2019 وEN IEC 61851-23:2014 مع 13 وظيفة أمان.

يتم فحص القياس بالمعايرة على عينة عشوائية لكل دفعة، بحيث تتم مطابقة كيلووات ساعة المفوترة مع قياس كيلووات ساعة.

داخل البناء: 8 خطوات من الملف إلى الصندوق

الخطوة 1: التثقيب والثني والقطع بالليزر للعلبة الفولاذية مقاس 1.5 مم باستخدام الحاسب الآلي على الخطوط المشتركة مع روبوتات FANUC.

الخطوة 2: مسحوق الطلاء والمعالجة؛ يتم سحب عينة رش الملح من نفس الدفعة للتحقق منها.

الخطوة 3: مرحلة إدخال التيار المتردد ووحدات طاقة التيار المستمر المبنية على خطوط منفصلة - لا يختلط الاثنان أبدًا.

الخطوة 4: الفحص الوارد لوحدات SiC والموصلات ومبيت قارئ البطاقات.

الخطوة 5: توصيل الأسلاك بأطراف يتم التحكم فيها بعزم الدوران، ثم تمرير مراقبة الجودة المرئية على كل مفصل.

الخطوة 6: احتراق لمدة 48 ساعة عند مخرجات تسجيل محيطة تبلغ 40 درجة مئوية، والكفاءة واستقرار الاتصالات.

الخطوة 7: فلاش البرامج الثابتة، واختبار OCPP 1.6j على الخادم الخاص بنا، والاختبارات الوظيفية على جميع مسارات الدفع الأربعة.

الخطوة 8: التعبئة والتحزيم وتقرير مصور قبل الشحن.

دليل المقاسات: عندما تحصل هذه الخزانة بقدرة 60 كيلو وات على مكانتها

اختر AF-DC-60-Y-B-O-4-H عندما يتوقع موقعك في الغالب وجود سيارات كهربائية للركاب بقوة 400 فولت، وتكون الجلسات التي تتراوح مدتها من 30 إلى 60 دقيقة مقبولة، ويكون مصدر إزعاجك الرئيسي هو جمع الأموال من السائقين. تتناسب مواقع البيع بالتجزئة والضيافة والمواقع التجارية الصغيرة مع هذا الملف التعريفي، وتزيل أربع طرق للدفع السبب الأكثر شيوعًا لوفاة الجلسة.

هذا المنتج ليس مناسبًا لك إذا كان موقعك يدير سيارات أجرة بقوة 800 فولت والتي يجب أن تستدير في أقل من 20 دقيقة - وحدة بقدرة 120 كيلو وات أو 160 كيلو وات تكسب المزيد لكل خليج هناك. إنه أيضًا الاختيار الخاطئ لشبكة التطبيقات فقط التي لن تستخدم الفتحة الطرفية أبدًا.

هل مازلت تقرر؟ أخبرنا بالبلد ومجموعة المركبات والشركة المستحوذة الخاصة بك، وسنوصي بالتكوين - بما في ذلك ما إذا كنت تريد شحن قارئ البطاقات المثبت مسبقًا أو ترك الفتحة الخاصة بالجهاز الطرفي الخاص بك.

لماذا يطلب المشغلون منا بدلاً من البائع

أنت تتفاوض مع الشركة المصنعة في يويهتشينغ، وليس مع وسيط يقتبس قائمة أسعار شخص آخر.

OEM/ODM: تم تكوين شعارك ولونك وتطبيق الدفع الخاص بك مسبقًا - الأجهزة والبرامج والعلامات التجارية من مصنع واحد.

يتم شحن الوحدات القياسية خلال 15-20 يوم عمل؛ تضيف دفعات OEM 7-10 أيام للأعمال الفنية والاختبار.

أوامر تجريبية من وحدة واحدة للأسواق الجديدة؛ التسعير على مستوى الحاوية بمجرد أن يثبت النموذج نفسه.

يتم نقل قطع الغيار بواسطة DHL/FedEx بموجب ضمان لمدة عامين، ويتم إجراء التشخيص عن بعد باستخدام نفس رابط OCPP الذي تستخدمه الفواتير الخاصة بك.

التعبئة والتحميل والأعمال الورقية المصاحبة لها

يتم نقل كل شاحن في علبة من الخشب الرقائقي مع حوامل رغوية حول الشاشة ومنطقة قارئ البطاقات. يبلغ وزن الخزانة حوالي 300 كجم؛ يضيف الصندوق 60-80 كجم، ويستوعب 40HQ 10-14 صندوقًا حسب التصميم.

نحن نشحن FOB Ningbo أو Shanghai بشكل افتراضي؛ يمكن ترتيب CIF وCFR وDDP. يذهب مخطط البليت إلى وكيل الشحن الخاص بك قبل التعبئة.

يحمل الصندوق الفاتورة التجارية وقائمة التعبئة وشهادة المنشأ ونسخ CE/TUV ودليل تكامل OCPP.

الضمان وقطع الغيار والمطبوعات الدقيقة التي يجب عليك قراءتها

عامين على الوحدة. لاحظ أن محطة الدفع مغطاة أيضًا - فقارئات البطاقات هي الجزء الذي يفترض في أغلب الأحيان أنه مستبعد.

يتم إرسال قطع الغيار عن طريق DHL أو FedEx في غضون يومين من تأكيد المطالبة؛ عادةً ما تراهم أوروبا خلال 3-5 أيام عمل.

يتم تحديث معلمات البرامج الثابتة وOCPP عن بعد عبر ارتباط الشبكة؛ معظم الإصلاحات لا تحتاج إلى زيارة الموقع.

تشغيل الفيديو لعمليات التثبيت الأولى: تم فحص توصيل الأسلاك والتأريض وإقران الواجهة الخلفية مباشرةً مع الفني لديك.

الصيانة السنوية: تنظيف مرشحات الهواء مرتين سنويًا، وإعادة عزم دوران أطراف إدخال التيار المتردد مرة واحدة سنويًا، والحفاظ على منطقة QR خالية من الملصقات.

ملاحظات ميدانية: الخطأ مقابل الحق في الجهاز

خطأ: تركيب الخزانة بحيث تواجه محطة البطاقة شمس الظهيرة المباشرة، ثم إلقاء اللوم على القارئ. على اليمين: ضعه تحت مظلة؛ تبقى الشاشة والمحطة قابلة للقراءة وباردة.

خطأ: مشاركة محول الموقع مع آلات اللحام والضواغط. على اليمين: امنح الشاحن قاطعًا خاصًا به واحتفظ بالمدخل داخل AC380V +-15%، وهو ما يتحمله التصميم واسع النطاق.

خطأ: ترك ملصق فوق رمز الاستجابة السريعة. على اليمين: تحقق من منطقة المسح أسبوعيًا - يقتل QR الميت جلسات أكثر من الكابل المكسور.

خطأ: تم سحب قابس الشبكة بسبب فشل تحديث البرنامج الثابت. الحق: اتصل بنا أولاً؛ يتم إرجاع معظم مشكلات التحديث خلال دقائق عبر رابط OCPP.

خطأ: بافتراض أن التوصيل والشحن يعمل على كل سيارة كهربائية. على اليمين: إنها تحتاج إلى مركبة قادرة على تحمل معيار ISO 15118 وواجهة خلفية ممكّنة؛ يظل RFID والبطاقة بمثابة البديل العالمي.

ثلاثة مشترين، ثلاثة أسواق، ردود فعل حقيقية

استبدل أحد متاجر بيع الوقود بالتجزئة في كرواتيا ثلاثة أجهزة شحن للتطبيقات فقط بوحدات AF-DC-60-Y-B-O-4-H في ساحتين أماميتين للطرق السريعة في مارس 2025. وقفزت مدفوعات البطاقة من صفر إلى 40% من الجلسات في غضون شهر، ويقوم محاسبهم بسحب تقارير التسوية من الواجهة الخلفية بدلاً من مطابقة جداول البيانات. شكواهم: الشاشة مقاس 7 بوصات تجمع بصمات الأصابع بسرعة في الصيف.

قامت مجموعة فنادق في دبي بتركيب ثماني وحدات في فندقين، معتمدة في الغالب على الدفع بتقنية QR. وجد مكتب الاستقبال أن بطاقات RFID مفيدة لمركبات الموظفين. لاحظ مشرف الصيانة أن الخزانة ثقيلة عند إعادة وضعها - قم بتخطيط الموقع قبل صب الخرسانة.

تدير إحدى تعاونيات سيارات الأجرة في ماليزيا ست وحدات في مستودعها مزودة ببطاقات أسطول RFID. يبلغ متوسط ​​الجلسة 42 دقيقة في سيارات الأجرة 400 فولت، وتم تحويل تسوية الإيرادات من أسبوعية إلى الوقت الفعلي. المشكلة: وجد السائقون صوت تنبيه نهاية الجلسة مرتفعًا جدًا في الليل، مما أدى إلى خفضه المشغل من الواجهة الخلفية.

التعليمات

س: هل يمكن لهذا الشاحن قبول مدفوعات البطاقة في كل دولة أوروبية؟

ج: يقبل مجلس الوزراء محطات الدفع القياسية المستخدمة عبر شبكات الاتحاد الأوروبي؛ يعتمد الامتثال للقواعد المحلية (مثل قانون المعايرة الألماني) على الجهاز الطرفي والمستحوذ الذي تقوم بإقرانه به. نحن نساعدك على اختيار نموذج متوافق.

س: هل يعمل التوصيل والشحن خارج الصندوق؟

ج: يدعم الجهاز ISO 15118، ولكن يحتاج Plug & Charge أيضًا إلى شهادة عقد ممكّنة على الواجهة الخلفية لديك ومركبة متوافقة. نقوم باختبار المصافحة على شاحن المختبر الخاص بنا قبل الشحن.

س: كيف يمكنني ربط هذا بمنصة OCPP الحالية الخاصة بي؟

ج: قم بتعيين عنوان URL للخادم وبيانات الاعتماد في إعدادات الشاشة مقاس 7 بوصات أو عبر أداة الويب الخاصة بنا؛ ويدعم الشاحن OCPP 1.6j عبر Ethernet أو 4G أو WiFi. وتتعرف عليه معظم الأنظمة الأساسية في غضون دقائق.

س: هل يمكن للسائقين الدفع باستخدام تطبيقات QR المحلية مثل STC Pay أو GCash؟

ج: نعم - تتم معالجة مدفوعات QR عن طريق بوابة الدفع الخاصة بك؛ يعرض الشاحن رمز الاستجابة السريعة الذي ينشئه مزود الخدمة الخاص بك. نقوم بتكوين نقطة نهاية البوابة مع فريقك.

س: ماذا لو فشلت الجلسة في خطوة الدفع؟

ج: يقوم الشاحن بتسجيل محاولة المصادقة ورمز الفشل. معظم حالات الفشل تكون بسبب بطاقة RFID منتهية الصلاحية أو رمز QR تم تصويره بشكل سيئ - وكلاهما مرئي في سجل المعاملات.

س: هل 60 كيلو واط كافية لموقع مزدحم؟

ج: بالنسبة لمواقع البيع بالتجزئة والفنادق التي تتراوح مدتها بين 30 و60 دقيقة، نعم. إذا كنت تتوقع طوابير ذروة تزيد عن 8-10 سيارات يوميًا لكل خليج، ففكر في نموذج عالي الطاقة أو وحدة ثانية.

س: هل تقدمون هذا النموذج بألوان أو شعارات مخصصة؟

ج: نعم، العلامة التجارية OEM قياسية - يمكن تخصيص لون مسحوق الطلاء والشعار واسم التطبيق؛ المهلة تضيف حوالي 7-10 أيام عمل.

س: ما هو الحد الأدنى للطلب لتسعير المصنع؟

ج: تبدأ الطلبات التجريبية بوحدة واحدة بالسعر القياسي؛ تفتح طلبات كمية الحاويات (أكثر من 10 وحدات) أسعار الجملة. اسأل عن قائمة الأسعار الحالية.
