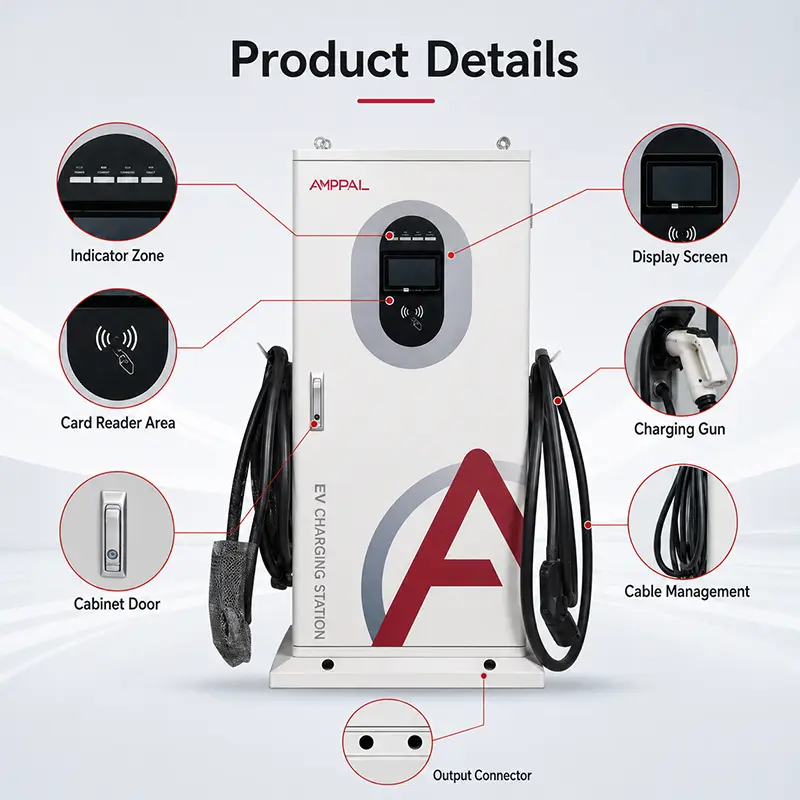

محطة شحن DC EV التجارية المتكاملة بقدرة 40 كيلو وات لمواقف السيارات العامة

ما هو هذا الشاحن وأين من المفترض أن يعيش فيه

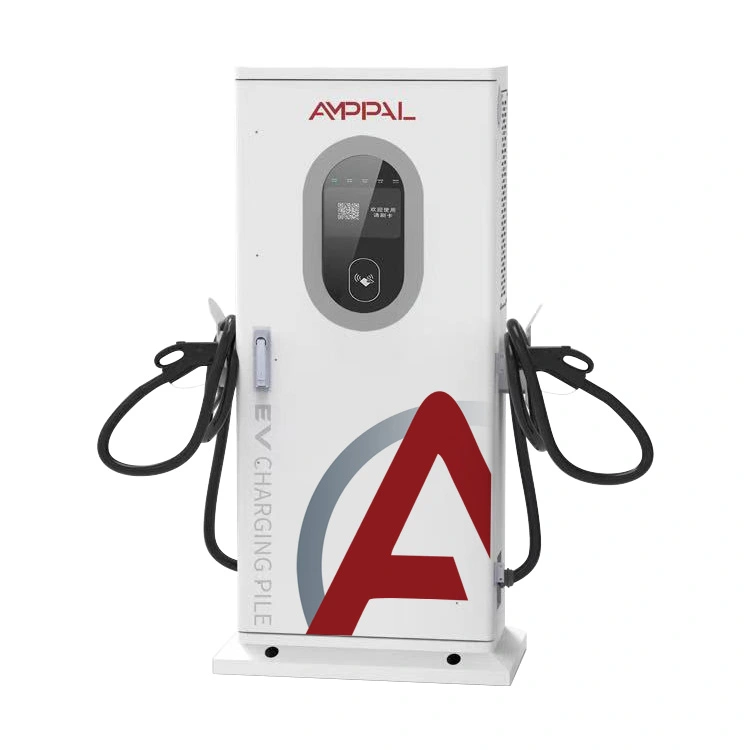

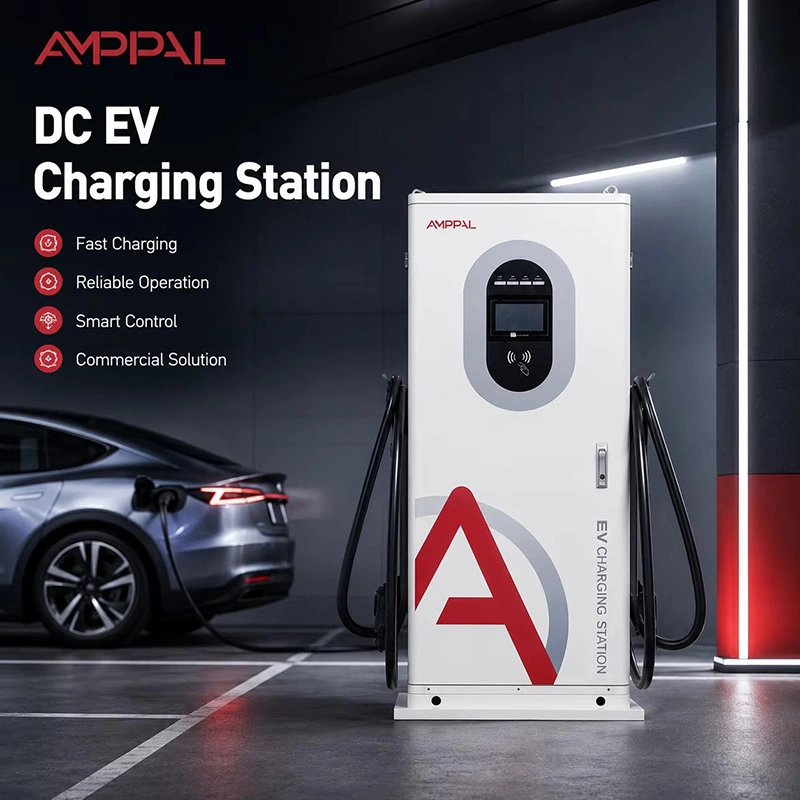

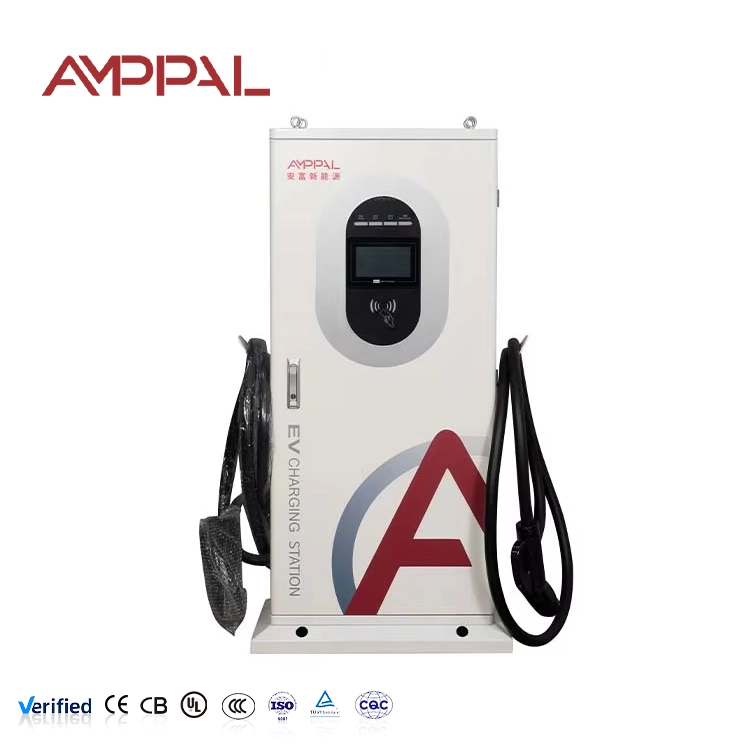

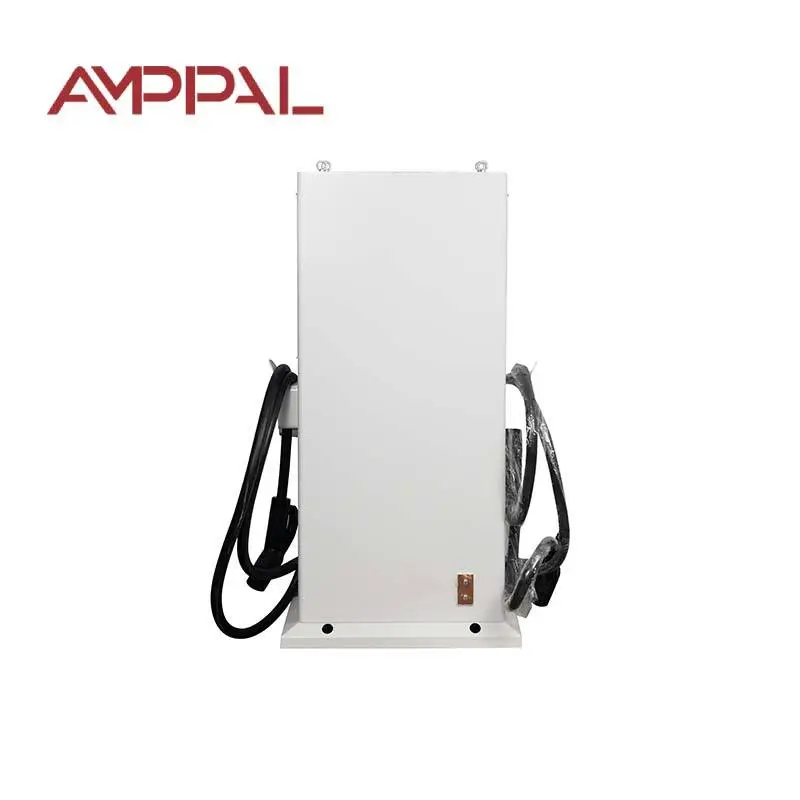

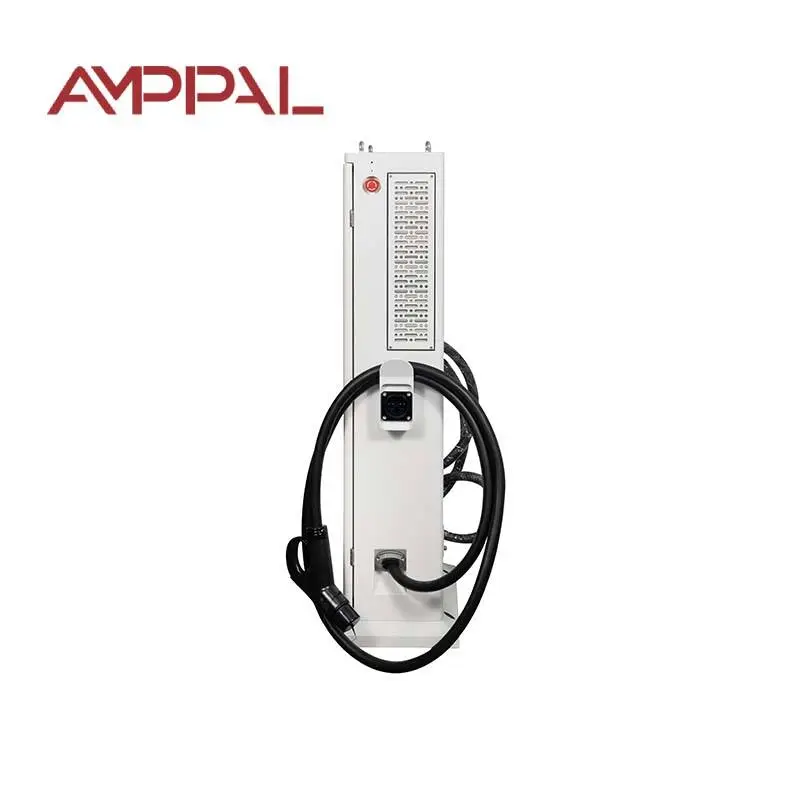

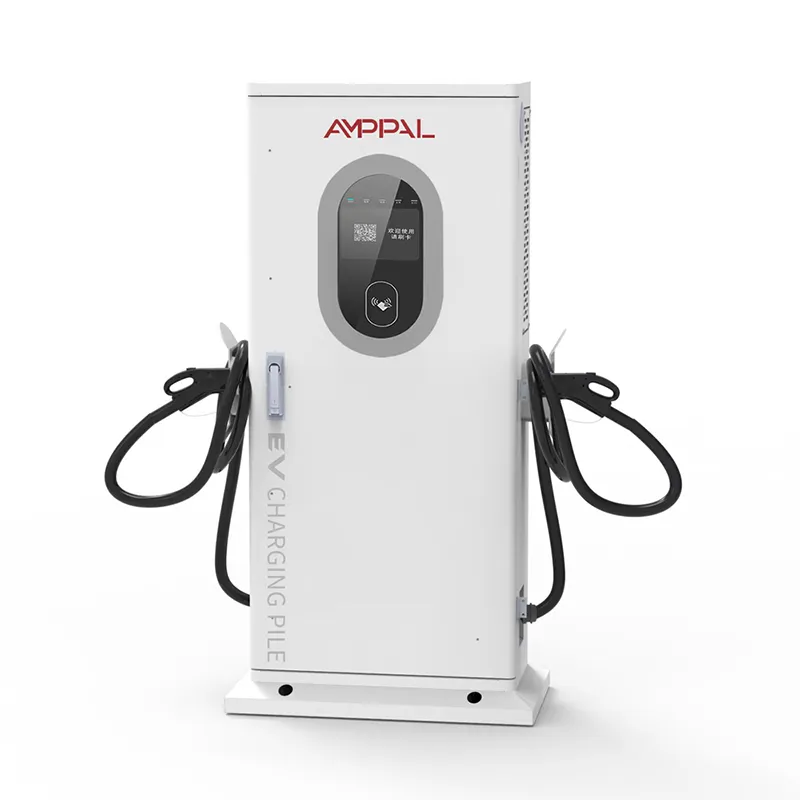

الهواء المالح، وحرارة الصحراء، والليالي المتجمدة - البيئات التي تقتل أجهزة الشحن الرخيصة هي بالضبط المكان الذي تم تصميم AF-DC-040-Y-B-O-3/4/5-H فيه للبقاء على قيد الحياة. إنه شاحن سريع مدمج يعمل بالتيار المستمر على الأرض في خزانة مقاس 1517 × 650 × 300 مم مع قاعدة، مُقدر بإخراج 40 كيلو وات عبر 200-1000 فولت تيار مستمر عند ما يصل إلى 100 أمبير على تيار متردد 380 فولت +/- 15%.

لا أحد يشتري وحدة بقدرة 40 كيلوواط لأنها براقة. وهو يغطي يوم عمل للعملاء الحقيقيين - سيارات الأجرة، والشاحنات الصغيرة، والركاب - دون دفع ثمن الطاقة التي لا يستخدمونها أبدًا. السؤال الحاسم ليس سعر الملصق.

لماذا تكلف هذه الوحدة أقل على مدى 5 سنوات؟

خزانة فولاذية مطلية بمسحوق بمعيار IP54: مقاومة للغبار ومضادة للرذاذ، لذا فإن الملح الساحلي وأوساخ الطرق تهاجم الطلاء بدلاً من الإلكترونيات.

تتعامل الوحدة مع -25 درجة مئوية في الشتاء و+50 درجة مئوية في الصيف، وتنخفض بسلاسة بدلاً من الموت - المنطق يحمي الوحدات.

اختبار رش الملح لمدة 96 ساعة على عينة من كل دفعة إنتاج - وهو نفس المعيار المستخدم في المعدات البحرية.

الأجزاء القابلة للتآكل - المسدس، والمراوح، والفلتر، والشاشة - هي عبارة عن وحدات إضافية يمكن للكهربائي المحلي تبديلها في الموقع.

يتم تخزين قطع الغيار لأكثر من 8 سنوات، والأجزاء التي تتآكل هي الأجزاء الرخيصة وليست باهظة الثمن.

كفاءة قصوى بنسبة 95% ومنطق الاستعداد: تستهلك الوحدة الموجودة بين الجلسات ما يعادل عدد قليل من مصابيح LED.

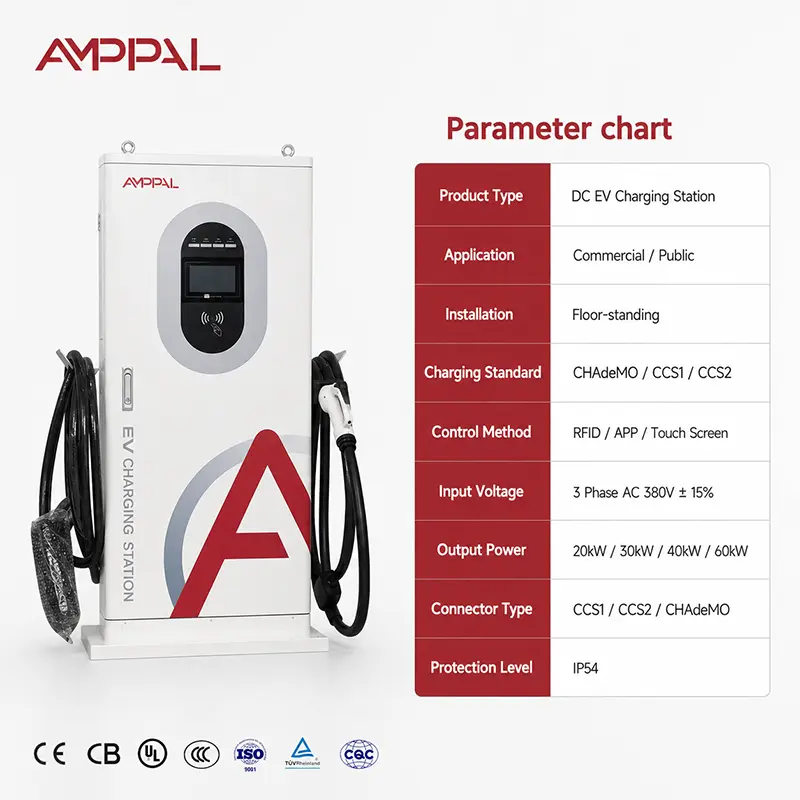

المواصفات الفنية - موديل 40 كيلووات AF-DC-040-Y-B-O-3/4/5-H

حيث يكون 40 كيلو واط منطقيًا - خمسة مواقع حقيقية

محطات الوقود الساحلية على بعد 500 متر من مياه البحر - قصة رش الملح هي الأكثر أهمية هنا، وتعود تكلفة طبقة المسحوق إلى قيمتها مرة أخرى في العام الثاني.

الطرق السريعة الصحراوية في الخليج، حيث تتجاوز درجات الحرارة في فترة ما بعد الظهيرة 60 درجة مئوية ولا تصمد إلا الوحدات ذات درجات الحرارة الواسعة لفصلين من الصيف.

ممرات جبلية ومستودعات باردة تصل إلى -25 درجة مئوية - تبدأ الوحدة عندما تتقطع السبل بالتصميمات الرقيقة.

مواقف السيارات في المطارات والفنادق، حيث تبقى السيارات لمدة 2-6 ساعات و40 كيلووات تملأ معظم البطاريات دون الحاجة إلى جلسة شحن سريع كاملة.

مجمعات صناعية بها شاحنات التوصيل وسيارات الموظفين - وحدة واحدة بقدرة 40 كيلووات تحافظ على تحرك أسطول متواضع دون ترقية المحولات.

كيف يبقيه التصميم على قيد الحياة

الحرارة هي العدو الحقيقي. يدخل الهواء في مستوى منخفض من الأمام، ويمر عبر وحدات الطاقة ويخرج من الأعلى - وهو مسار مدخنة مستقيم يعمل حتى على الحائط. تقوم لوحة التحكم بمراقبة درجة حرارة الوحدة بشكل مستمر؛ إذا أصبحت الخزانة ساخنة، فإن الشاحن يتوقف عن العمل بسلاسة بدلاً من إسقاط الجلسة.

العلبة تقوم بالنصف الثاني من المهمة. يتم طلاء المسحوق بالخبز، ولا يتم رشه وهو مبلل، لذلك فهو يقاوم الرقائق التي تسببها شاحنات وعربات الحصى. الحشيات الموجودة حول الشاشة والباب مضغوطة وليست ملتصقة، ولهذا السبب يظل تصنيف IP54 ثابتًا بعد سنوات من الفتح.

ثالثا، الأجزاء القابلة للتآكل هي الأجزاء الرخيصة. تكلف المروحة أو الفلتر أو الشاشة جزءًا صغيرًا من تكلفة الشاحن الجديد، ويحافظ صندوق صغير من قطع الغيار على سلامة وحدتين أو ثلاث وحدات - دون الحاجة إلى الذهاب إلى مركز الخدمة.

الشهادات والاختبارات والأدلة الدفعية

الشهادات التي يمكنك تسليمها إلى مناقصة: CE وTUV وCB بالإضافة إلى CCC محليًا وUL عند الطلب لأمريكا الشمالية.

يتم التحقق من IP54 عن طريق اختبار الغبار والرذاذ داخل الشركة، ولا يتم افتراضه من ورقة البيانات.

يعمل رذاذ الملح لمدة 96 ساعة على عينة كل دفعة - مما يؤدي إلى التقاط الطلاء السيئ قبل أن يصل إلى ساحلك.

تقوم كل وحدة ببدء تشغيل بارد عند -25 درجة مئوية وتشغيل حمل كامل لمدة 24 ساعة عند درجة حرارة محيطة تبلغ 40 درجة مئوية، مع الاحتفاظ بالسجل الحراري لكل وحدة.

تأتي شهادة معايرة جهاز القياس مع الوحدة، لذا فإن فاتورة السائق الأولى الخاصة بك تعتمد على قراءة تم التحقق منها.

من الملف الفولاذي إلى الشاحن المعبأ: 8 خطوات

يتم القطع والطي على خطوط CNC وخطوط الليزر المشتركة مع خلايا الروبوت FANUC وTRUMPF.

تتم معالجة مسحوق الطلاء، ثم تدخل العينات من نفس الدفعة إلى غرفة رش الملح لمدة 96 ساعة.

يتم تجميع أقسام التيار المتردد والتيار المستمر على خطوط منفصلة، ​​لذلك لا تتقاطع الأدوات أبدًا بين الاثنين.

تتبع الأسلاك جدول عزم الدوران الموثق - يتم ربط كل عروة برقم، وليس حسب الشعور.

وتأتي اختبارات الحماية بعد ذلك: درجة الحرارة الزائدة، والجهد الزائد، والخطأ الأرضي، ويتم تشغيل كل منها عمدًا على منصة الحفر.

تنجو الوحدة من البداية الباردة عند -25 درجة مئوية، ثم تشغيل الحمل الكامل لمدة 24 ساعة عند درجة حرارة 40 درجة مئوية مع تسجيل درجات الحرارة.

يتم فحص الحشيات وأختام الأبواب وسدادات الكابلات؛ يتم إجراء اختبار رذاذ الماء IP54 من ستة اتجاهات.

يتم إصدار شهادة المعايرة وتجهيز الوحدة للشحن.

دليل الحجم: هل 40 كيلو واط هو العمود الفقري المناسب لك؟

اختر 40 كيلووات عندما يبقى عملاؤك لمدة تتراوح بين 30 و90 دقيقة ويكون موقعك في الهواء الطلق أو مكشوفًا أو كليهما. إنه المكان المثالي لصفوف سيارات الأجرة، ومواقف التجار، والساحات الأمامية للفنادق، وساحات المستودعات، حيث تشعر أن 30 كيلووات بطيئة و60 كيلووات تغذي الطاقة التي لا يستخدمها أحد. كما أنه يناسب معظم التوصيلات الموجودة بجهد 380 فولت، مما يجعل الأعمال المدنية صغيرة.

الآن الجزء الصادق. إذا كان يجب أن تنتهي كل جلسة في أقل من 30 دقيقة، فإن 40 كيلو واط هي الأداة الخاطئة - انتقل إلى 60 كيلو واط أو أعلى. إذا كان موقعك عبارة عن مرآب داخلي نظيف لا يعاني من أي طقس، فأنت تدفع مقابل IP54 ورذاذ الملح الذي لا تحتاجه؛ تكلفة الوحدة الداخلية المثبتة على الحائط أقل. وإذا كنت تعمل لمدة 20 ساعة يوميًا بحمولة كاملة، فاشتر مجموعة قطع الغيار الممتدة من اليوم الأول - فالمسدس والمراوح هي عناصر قابلة للتآكل، توقف كامل.

الشراء مباشرة من مصنع يويهتشينغ

من الدفع إلى الإرسال: 3-5 أيام عمل للعينات، 15-20 للحاوية الكاملة.

عينة موك هي وحدة واحدة. يبدأ تسعير الحاويات بـ 10 وحدات، وتتشارك النماذج المختلطة في الحاوية.

تصنيع المعدات الأصلية والتخصيص: الشعار ولون الخزانة وتكامل الدفع وملصقات الطاقة وفقًا لمواصفاتك.

تغطي الأعمال الورقية الفاتورة وقائمة التعبئة وبوليصة الشحن وشهادات CE/TUV وتقارير الاختبار، بالإضافة إلى إعلان المطابقة للاتحاد الأوروبي للطلبات المتجهة إلى أوروبا.

قامت AMPPAL بتسليم أكثر من مليون وحدة منذ عام 2014 وتدير أكثر من 200 محطة بمعداتها الخاصة - نحن ندعم المعدات التي نستخدمها يوميًا.

كيف يتم صندوق الوحدات وشحنها

يتطابق الصندوق مع مساحة الوحدة: إطار خشبي على قاعدة منصة نقالة رباعية الاتجاهات مع كتل زاوية رغوية، مختومة بالرطوبة لساق المحيط. كابل البندقية ملفوف ومربوط بحيث لا يتدلى الموصل أبدًا تحت الحمل.

صندوق واحد لكل موقف البليت. حاوية 20 قدم تحمل حوالي 10 وحدات، ارتفاع 40 قدم مكعب حوالي 24 مختلطة مع نماذج مثبتة على الحائط. يتم تصوير كل حاوية قبل إغلاق الأبواب.

يتم تسليم شروط التجارة EXW Yueqing أو FOB Ningbo أو CIF إلى الميناء الخاص بك. يتم تضمين إعلان المطابقة للاتحاد الأوروبي للطلبات المتجهة إلى أوروبا.

قطع الغيار والإصلاحات وتكلفة التشغيل

وتغطي فترة السنتين وحدات الطاقة ووحدة التحكم والشاشة ونظام التبريد. الميزانية تتجاوز ذلك: يتم تعيين المروحة في حوالي العام الثالث، وتجميع الأسلحة في حوالي العام الرابع في موقع مزدحم.

تبقى قطع الغيار في المخزون لأكثر من 8 سنوات - الشاشات والبنادق والمراوح والمرشحات ولوحات التحكم - ومعظمها يغادر في غضون أسبوع.

تحديثات البرامج الثابتة عن بعد ودعم تكوين OCPP 1.6/2.0، يتم الرد عليها خلال يوم عمل واحد عبر البريد الإلكتروني أو WhatsApp.

نصيحتنا للصيانة: قم بتنظيف مرشح السحب شهريًا في المواقع المتربة أو الساحلية، واشطف الملح من الخزانة بالقرب من البحر، ووصلات عزم الدوران سنويًا.

اطلب عرض أسعار سلة قطع الغيار لمدة خمس سنوات: مراوح، مرشحات، شاشة واحدة، مجموعة مسدس واحدة - ميزانيتك مرة واحدة، وليس في كل مرة يفشل فيها شيء ما.

الأخطاء الميدانية التي نراها (خطأ / صح)

خطأ: تخطي قضيب الأرض لأن الوحدة تبدو معزولة بشكل جيد. على اليمين: قم بتثبيت اتصال أرضي PE مناسب وفقًا للدليل؛ تعمل الحماية من زيادة التيار فقط عندما يكون المسار الأرضي حقيقيًا.

الخطأ: ترك الكابل يجر على الأسفلت حيث تمر الرافعات الشوكية. على اليمين: استخدم خطاف الكابل أو حاملًا صغيرًا وافحص الغلاف شهريًا؛ تصبح السترة المقطوعة بمثابة إصلاح يبطل الضمان لاحقًا.

خطأ: غسل الخزانة بالضغط بينما يكون الباب مفتوحًا أو الموصلات موصولة. الصحيح: اغسلها والوحدة مقفلة وأغطيتها مغلقة، ثم اشطفها بالماء العذب في المواقع الساحلية لإزالة طبقة الملح.

خطأ: سد العادم العلوي بلوحة أو رف. على اليمين: حافظ على نظافة الجزء العلوي - تدفق هواء المدخنة هو استراتيجية التبريد بأكملها.

خطأ: ترك شاشة متشققة في الخدمة لأسابيع. على اليمين: قم بتبديل وحدة الشاشة خلال 15 دقيقة تقريبًا؛ تسمح الشاشة المتشققة بدخول الرطوبة إلى تجويف HMI.

تعليقات المشغل من الميدان

يقوم أحد موزعي الوقود في سبليت، كرواتيا (سبتمبر 2025) بتشغيل ثلاث وحدات على بعد 40 مترًا من البحر الأدرياتيكي. حكمه: لا يزال معطف المسحوق يبدو جديدًا بعد فصلي شتاء من رش الملح، حيث صدأت علامته التجارية السابقة تحت حشية الباب خلال ثمانية أشهر. شكواه العادلة - حشية الباب قاسية عند إغلاقها عندما تكون جديدة؛ يصبح طريًا بعد بضعة أسابيع، ونحن الآن نقوم بتشحيمه مسبقًا في المصنع.

يقوم مقاول تعدين في كاراجاندا، كازاخستان (ديسمبر 2025) بشحن مركبات الموقع إلى درجة حرارة -22 درجة مئوية. تبدأ الوحدات وتشحن دون تسخين مسبق، الأمر الذي فاجأ كهربائيه عند هذا السعر. ملاحظته لنا: شاشة اللمس بطيئة تحت -15 درجة مئوية، لذلك يقوم بجدولة الجلسات الليلية في أوقات محددة ويحتفظ بالنهار للاستخدام اليدوي.

يقارن مالك فندق في دبي، الإمارات العربية المتحدة (مارس 2026)، الفواتير، وليس أوراق المواصفات: وحدة واحدة بقدرة 40 كيلووات بالإضافة إلى شاشة احتياطية ومسدس كلفته ما يقرب من 18% أقل على مدى عامين من الوحدتين السابقتين الأرخص، اللتين تعطلتا بسبب الحرارة وأكلت المدخرات في لوجستيات الإصلاح. وجعته: الفلتر يحتاج إلى تنظيف شهري في غبار الخليج، لذلك يشتري الفلاتر في علب من عشرة.

الأسئلة الشائعة - المتانة وقطع الغيار وتكاليف التشغيل

س: ما الذي يضمنه IP54 بالضبط في الممارسة العملية؟

ج: أجزاء داخلية مقاومة للغبار وحماية من رذاذ الماء من أي اتجاه - المطر، ورذاذ الخرطوم، ورذاذ البحر. إنها ليست غاطسة. أبقِ القاعدة خالية من الماء الراكد.

س: ما المدة التي يستغرقها اختبار رش الملح، وما سبب أهميته؟

ج: 96 ساعة لكل عينة من كل دفعة. ساعة واحدة تقارب أسابيع من التعرض الساحلي، حيث تلتقط طبقة ضعيفة قبل شحنها.

س: هل ستستمر الوحدة في الشحن عند درجة حرارة +50 درجة مئوية؟

ج: نعم، ولكن قد ينخفض ​​الإخراج تدريجيًا فوق 45 درجة مئوية تقريبًا لحماية الوحدات - تستمر الجلسة بطاقة منخفضة بدلاً من التوقف.

س: ما هي الأجزاء التي تبلى بالفعل، وما هي تكلفتها؟

ج: المراوح والمرشح ومجموعة المسدس والشاشة هي عناصر التآكل العادية - الوحدات الإضافية مخزنة لأكثر من 8 سنوات. اطلب عرض أسعار سلة قطع الغيار لمدة خمس سنوات.

س: هل الضمان لمدة سنتين يشمل المسدس والشاشة؟

ج: يتم تغطية عيوب التصنيع؛ الأضرار المادية الناجمة عن سوء الاستخدام أو التخريب ليست كذلك. ولهذا السبب نوصي بالاحتفاظ بمسدس احتياطي واحد وشاشة في الموقع.

س: كم مرة يجب تنظيف الفلتر؟

ج: كل 1-3 أشهر عادة، شهرياً في الأماكن المغبرة أو الساحلية. يؤدي انسداد الفلتر إلى رفع درجة الحرارة وتقليل الكفاءة بهدوء.

س: هل يمكنني تشغيل هذه الوحدة في الداخل؟

ج: نعم، ولكنك ستدفع مقابل عملية التقسية الخارجية التي لا تحتاج إليها؛ موديلاتنا الداخلية المثبتة على الحائط تكلف أقل.

س: هل نتيجة رش الملح خلال 96 ساعة متاحة لمناقصة مشروعي؟

ج: نعم - يتم إصدار تقارير اختبار الدفعة مع الشحنة ويمكننا توفيرها لوثائق العطاء عند الطلب.
