شاحن سريع الكل في واحد DC EV بقدرة 60 كيلو وات للأساطيل التجارية

ما هو هذا الشاحن وما الذي يطلبه من شبكتك؟

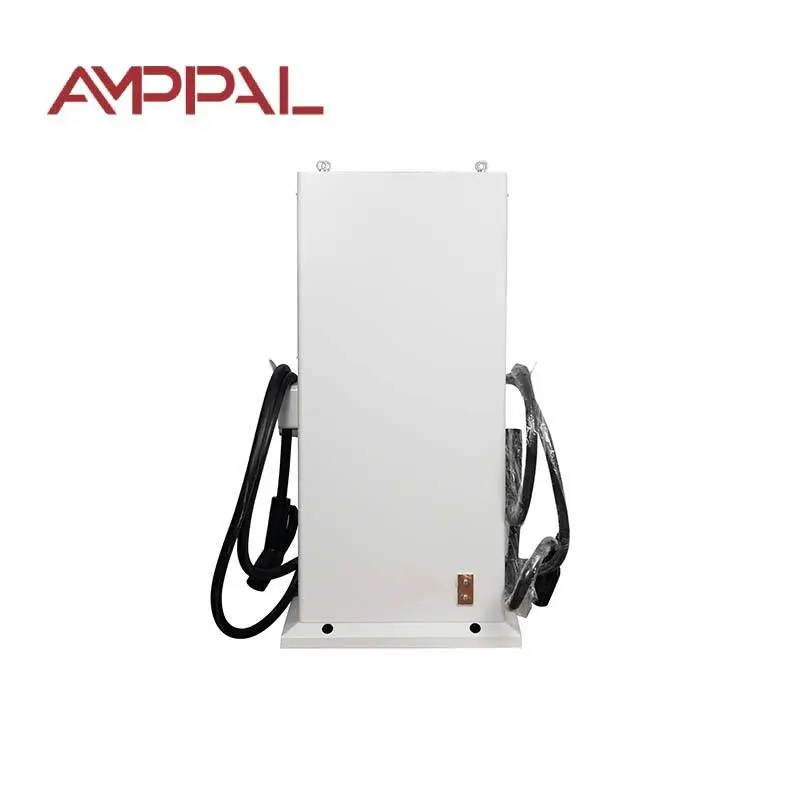

قبل أن تشتري شاحنًا بقوة 60 كيلو واط، نادرًا ما يكون السؤال هو ما إذا كان يمكنه شحن سيارة أم لا - بل ما الذي سيفعله بمحولك، وتوازن الطور لديك، ورسوم الطلب الخاصة بك. إن AF-DC-060-Y-B-O-3/4/5-H عبارة عن شاحن سريع مدمج يعمل بالتيار المستمر على الأرض بحجم 1517 × 650 × 300 مم بما في ذلك القاعدة، مما يوفر 60 كيلووات عبر 200-1000 فولت تيار مستمر عند ما يصل إلى 133 أمبير من مدخل AC380V +/- 15% ثلاثي الطور.

عند التحميل الكامل، فإنه يسحب ما يقرب من 90 أمبير لكل مرحلة - ويعتمد الرقم الدقيق على الجهد المحلي وعامل الطاقة لديك. هذا الرقم، وهو عدد الوحدات التي يتم تشغيلها مرة واحدة، هو المواصفات الحقيقية لمشروعك.

لماذا يختار مخططو الموقع هذه الوحدة بقدرة 60 كيلووات

شهية يمكن التحكم فيها: حوالي 90 أمبير لكل مرحلة يعني أن وحدة واحدة غالبًا ما تناسب خدمة 100 أمبير موجودة، مما يجعل الأعمال المدنية صغيرة.

يصل الحد الأقصى لتيار الإخراج 133 أمبير إلى الشاحنات الصغيرة والشاحنات الخفيفة، وليس فقط السيارات - النطاق الحالي هو ما يجعل 60 كيلو واط سريعًا للمركبات الأكبر حجمًا.

OCPP 1.6/2.0 مع خطافات إدارة الحمل: وحدة تحكم الموقع تحدد إجمالي طاقة الموقع ووحدات التسلسل - كيف يمكنك ضغط ستة أجهزة شحن على محول بحجم أربعة.

كفاءة الذروة بنسبة 95% تعني أن الطاقة المشتراة الأقل تتحول إلى حرارة الخزانة وتصل كمية أكبر إلى البطارية.

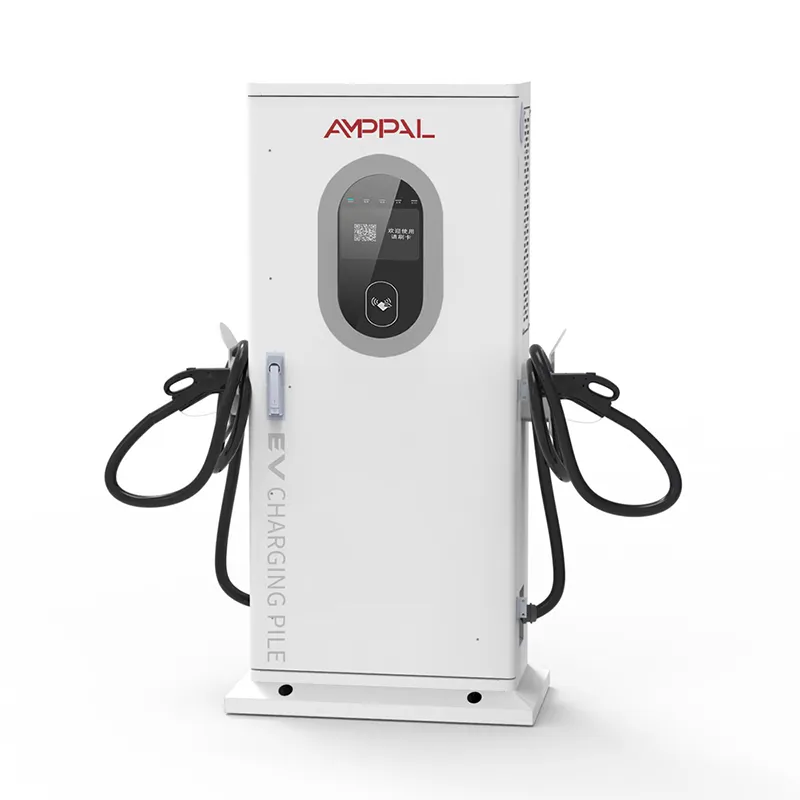

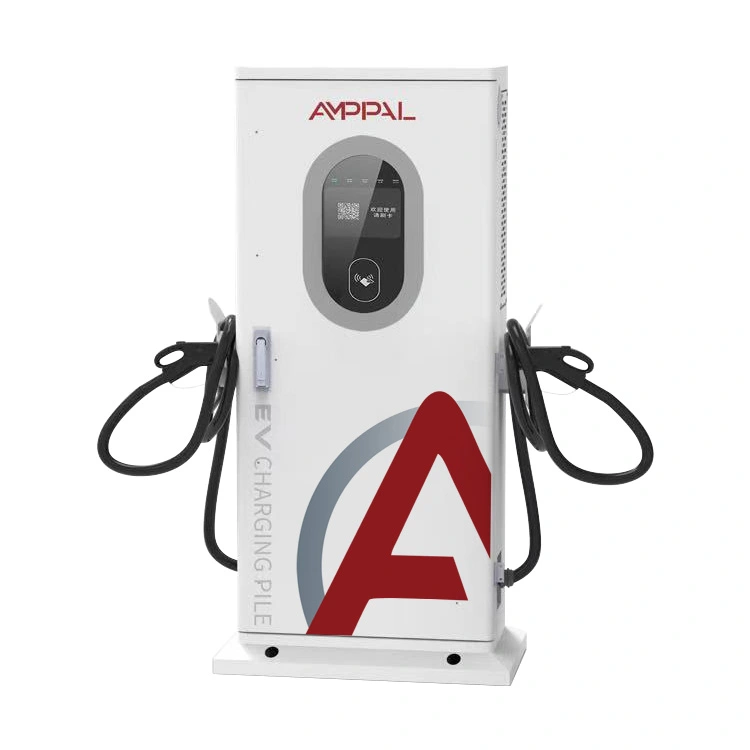

عمود رفيع بأبعاد 1517 × 650 × 300 ملم - ست وحدات تصطف على جدار الفناء الأمامي دون السيطرة على الموقع.

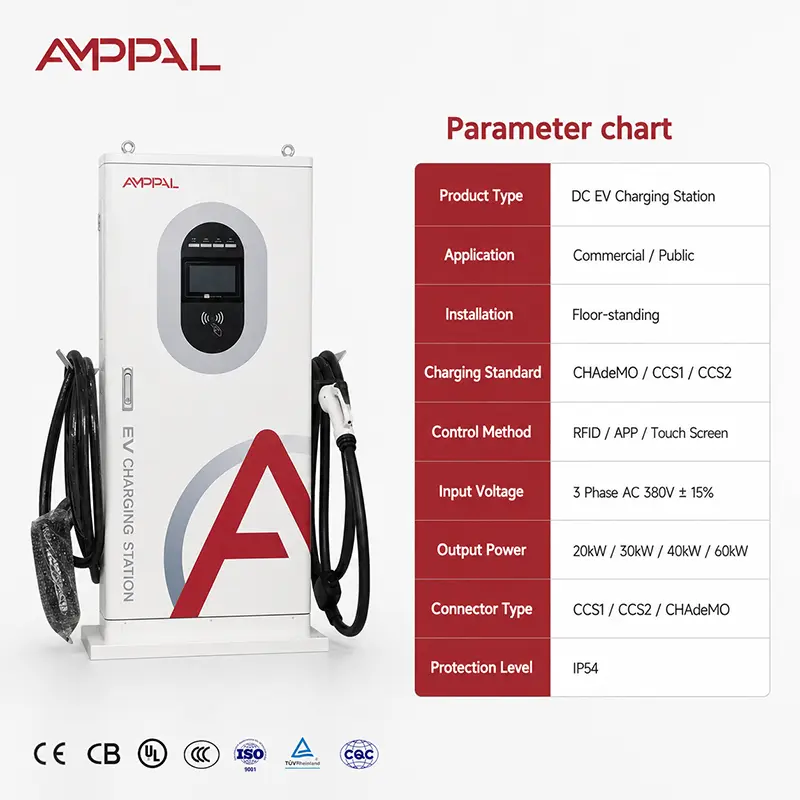

المواصفات الفنية - 60 كيلووات، AF-DC-060-Y-B-O-3/4/5-H

خمسة مواقع حيث 60 كيلوواط تكسب الاحتفاظ بها

مناطق خدمة الطرق السريعة: جلسات مدتها 20-40 دقيقة تناسب 60 كيلووات، ووحدتان في كل اتجاه تحافظ على حركة قوائم الانتظار دون التزام الشبكة بقدرة 120 كيلووات.

مراكز سيارات الأجرة ومراكز نقل الركاب: 60 كيلوواط تقوم بتحويل سيارة أجرة في فترة استراحة لتناول القهوة، وتساعد 133A شاحنات النقل الإلكتروني الأكبر حجمًا.

مستودعات لوجستية مع شاحنات التوصيل: تعمل عمليات التعبئة بين الورديات بقدرة 60 كيلووات على التعامل مع بطاريات من 30 إلى 60 كيلووات في الساعة.

توسيع الوحدات الأمامية متعددة الوحدات من الإصدار التجريبي إلى البناء الكامل: ابدأ باثنين، وأضف أزواجًا مع نمو الاستخدام - نفس النموذج، ونفس حسابات الشبكة.

المواقع الهجينة المزودة بالطاقة الشمسية والتخزين: يستهلك الشاحن 60 كيلوواط أثناء النافذة الشمسية ويخنق في الليل من خلال إدارة الأحمال.

كيف تتحدث الوحدة إلى شبكتك

مرحلة الإدخال عبارة عن مقوم ثلاثي الطور مع تصحيح عامل الطاقة النشط، لذا يظل سحب التيار قريبًا من الخط المثالي: 60000 واط مقسومًا على 380 فولت، الجذر الثالث، الكفاءة وعامل الطاقة - حوالي 90 أمبير لكل مرحلة عمليًا. احتفظ بهذا الرقم لتطبيق الأداة المساعدة وفحص الكسارة.

يتم التحكم في الإخراج لكل مركبة: تتفاوض الوحدة مع الجهد الكهربي مع نظام إدارة المباني (BMS) وتنظم التيار حتى 133 أمبير عندما تقبله البطارية. تتسطح منحنيات الشحن بالقرب من القمة، لذا فإن سيارتين تنتهيان معًا تسحبان أقل من 60 كيلووات لكل منهما - وعادةً ما يكون الطلب الحقيقي أقل من مجموع اللوحة، مما يجعل عوامل التزامن مشروعة.

بالنسبة للمواقع متعددة الوحدات، يكون ارتباط OCPP أكثر أهمية من الأجهزة: تقوم وحدة التحكم بتعيين الحد الأقصى للموقع - على سبيل المثال 240 كيلووات عبر ست وحدات - وتتشاركه الوحدات ديناميكيًا. يمكن أن يؤدي ذلك إلى خفض المحول الخاص بك بخطوة واحدة وشحن الطلب الخاص بك به.

الامتثال وأدلة اختبار المصنع

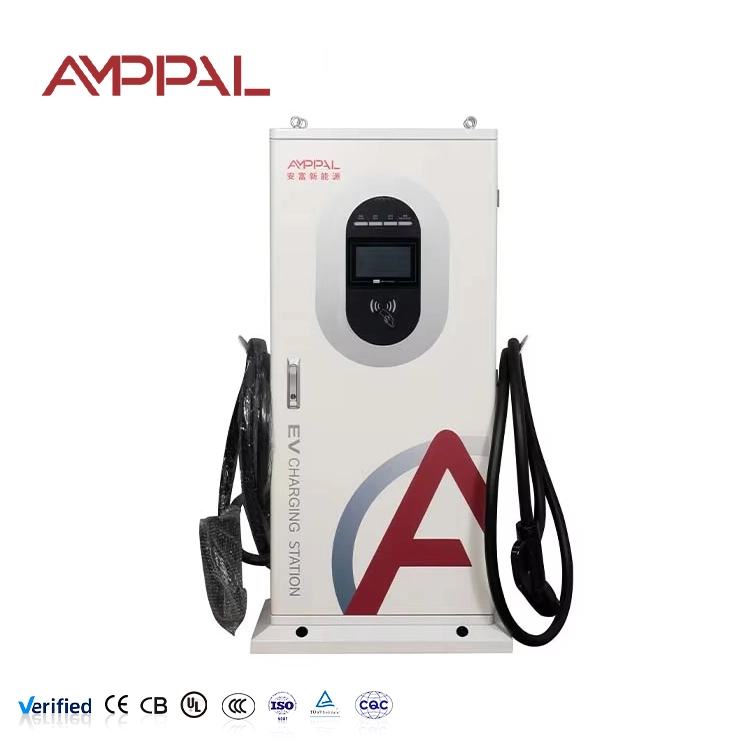

مجموعة الامتثال: CE وTUV لأوروبا، CB للمناقصات الدولية، CCC في المنزل، UL عند الطلب للمشاريع الأمريكية.

يتم إجراء اختبار الغبار والرذاذ وفقًا لمعيار IP54 في غرفتنا؛ يتم اختبار التصنيف، وليس خمنته.

تعمل عينة رش الملح لمدة 96 ساعة من كل دفعة إنتاج على حماية المواقع الساحلية والصناعية من فشل الطلاء.

تكمل كل وحدة عملية احتراق كاملة لمدة 24 ساعة عند درجة حرارة 40 درجة مئوية؛ الكفاءة أقل من 94% تعني إعادة العمل، وليس الشحن.

تتم معايرة مقياس التيار المستمر مقابل مرجع يمكن تتبعه؛ يتم شحن الشهادة مع الوحدة.

داخل المصنع: كيف يتم تجميع وحدة بقدرة 60 كيلو واط

يتم ثقب الصفائح الفولاذية وقطعها وطيها بواسطة آلات CNC وقواطع الليزر، ثم يتم طلاءها بالمسحوق.

يتم سحب عينات رش الملح من الدفعة واختبارها قبل 96 ساعة من بدء التجميع.

تم بناء قسم إدخال التيار المتردد ومكدس التيار المستمر بقدرة 60 كيلو وات على خطوط منفصلة مع أدوات يتم التحكم فيها بعزم الدوران.

يتم توصيل لوحة التحكم ومقياس التيار المستمر ووحدة الاتصال OCPP 1.6/2.0 بجدول زمني موثق.

تومض البرامج الثابتة. يتم التحقق من مسار الإخراج 133A الكامل مقابل الحمل الإلكتروني، وليس البطارية.

تسبق تشغيل الغرفة الباردة والحرارة عملية الاحتراق الكامل لمدة 24 ساعة عند درجة حرارة 40 درجة مئوية.

يتم فحص الحشيات والغدد وأختام الأبواب IP54؛ يتبع رذاذ الماء في ستة اتجاهات.

تم إصدار شهادة المعايرة، الوحدة في صندوق.

دليل تخطيط الموقع: من وحدتين إلى 6

ابدأ بالمحول. تحتاج وحدتان عند التحميل الكامل إلى حوالي 180 أمبير لكل مرحلة مجتمعة - عادة محول 100 كيلو فولت أمبير مع مساحة رأسية، أو خدمة موجودة إذا كان موقعك يحتوي بالفعل على سعة ثلاثية الطور. أربع وحدات: حوالي 360 أمبير لكل مرحلة، مما يدفعك إلى محول 160-200 كيلو فولت أمبير.

لا حجم للوحة الحسابية. يعتبر عامل التزامن الذي يتراوح بين 0.6 و0.8 أمرًا واقعيًا لأن الجلسات تترنح بشكل طبيعي؛ تتيح لك إدارة الأحمال تصميمًا أقرب إلى الذروة الحقيقية. يعد توازن الطور مهمًا أيضًا: قم بإضافة الوحدات واحدة تلو الأخرى والمراحل البديلة حتى يظل الموقع متوازنًا - يدفع الموقع غير المتوازن خسائر أعلى ويتسبب في أخطاء مزعجة.

وأخيرًا، رسوم الطلب: تقوم المرافق بإصدار فاتورة بأعلى 15 دقيقة من الذروة في الشهر بشكل منفصل. ست وحدات تسحب 360 كيلووات لنافذة واحدة تكلف أموالاً حقيقية شهريًا، وليس مرة واحدة. تعمل الطاقة الشمسية أثناء نافذة الشحن ومخزن مؤقت صغير للبطارية على حل تلك الذروة ؛ رابط OCPP هو ما يتيح لوحدة التحكم القيام بذلك تلقائيًا.

لماذا يضع المستوردون AMPPAL على قائمتهم المختصرة؟

سفينة أوامر عينة في غضون 3-5 أيام عمل؛ شحنات الحاويات تترك 15-20 يوم عمل بعد تأكيد الطلب.

لا يوجد حد أدنى يتجاوز وحدة عينة واحدة؛ يبدأ سعر الحجم من 10، ويمكن لنماذج 30/40/60 كيلوواط أن تنتقل في حاوية واحدة.

التخصيص: شعارك، ولون الطلاء، وتطبيق الدفع، والملصقات الخاصة بك.

نحن نقدم الفاتورة وقائمة التعبئة وشهادات CE/TUV وتقارير الاختبار وشهادة المنشأ مع كل شحنة.

سجل حافل يمكنك التحقق منه: أكثر من مليون وحدة منذ عام 2014، وأكثر من 200 محطة تديرها شركة AMPPAL نفسها، و500 وحدة مبردة بالسوائل في مشروع الهيدروجين الأخضر NEOM في المملكة العربية السعودية.

شروط التعبئة والشحن للتصدير

يحتل كل صندوق موضعًا واحدًا على منصة نقالة: إطار خشبي على قاعدة رباعية الاتجاهات، ومغطى بالرغوة حتى البصمة ومغلف بالرطوبة لساق المحيط. كابل الشحن ملفوف ومربوط بحيث يظل الموصل محميًا.

ما يقرب من عشرة صناديق تناسب حاوية بحجم 20 قدمًا، وحوالي 24 مكعبًا بارتفاع 40 قدمًا ممزوجة بنماذج مثبتة على الحائط. يتم تصوير كل شحنة أثناء التحميل.

نحن نقتبس خيارات EXW Yueqing وFOB Ningbo وCIF إلى المنفذ؛ يعرف وكلاء الشحن في نينغبو صناديق AMPPAL جيدًا.

الخدمة والدعم بعد التسليم

كل وحدة تحمل ضمان لمدة عامين. في الموقع المكون من ست وحدات، نوصي بالاحتفاظ بوحدة احتياطية واحدة محليًا بدلاً من الاعتماد على الشحن الجوي في كل مرة يفشل فيها شيء ما.

قطع الغيار مخزنة لأكثر من 8 سنوات: الشاشات، وتجميعات الأسلحة، والمراوح، والمرشحات، ولوحات التحكم - يصل معظمها في غضون أسبوع.

تحديثات البرامج الثابتة عن بعد ودعم تكوين OCPP 1.6/2.0 عبر البريد الإلكتروني أو WhatsApp مع الرد في نفس اليوم.

تتضمن المساعدة في تخطيط الموقع ما يلي: يقوم مهندسونا بمراجعة حجم المحول الخاص بك وجدول الكابلات وخطة المرحلة قبل طلب المضاعفات.

قائمة مراجعة الخدمة السنوية: تنظيف الفلتر كل 1-3 أشهر، وتوصيلات عزم الدوران سنويًا، ومراجعة ربع سنوية لإعدادات إدارة الأحمال.

مخاطر التثبيت (خطأ / صح)

خطأ: افتراض دوران الطور لا يهم لأن الوحدة تصحح نفسها. اليمين: تحقق من دوران L1-L2-L3 قبل التنشيط؛ يؤدي الدوران العكسي إلى خلل في الوحدة ويمكن أن يؤدي إلى تلف مرحلة الإدخال.

خطأ: توصيل جميع الوحدات الجديدة بنفس المرحلة لإبقاء الأسلاك بسيطة. على اليمين: توزيع الوحدات عبر المراحل؛ الموقع المتوازن يتجنب الرحلات المزعجة ويدفع خسائر أقل.

خطأ: تحديد حجم كابل الإمداد وفقًا لتصنيف القاطع تمامًا. على اليمين: اسمح بانخفاض الجهد على طول التشغيل - أقل من AC380V +/- 15% عند المحطات الطرفية، أو تنخفض الوحدة أو تتعطل.

خطأ: تشغيل الشاحن من مولد محمول أثناء عمل الشبكة. على اليمين: استخدم مصدرًا ثابتًا ثلاثي الطور؛ انحراف تردد المولد يربك حماية المدخلات.

خطأ: تمكين جميع الوحدات الست بدون تحديد سقف للموقع. على اليمين: اضبط سقف إدارة الحمل OCPP على السعة الحقيقية للمحول - وهذا هو الفرق بين محول 200 كيلو فولت أمبير ومحول 400 كيلو فولت أمبير.

تقارير مالك الموقع

بدأ أحد مشغلي الخدمات اللوجستية في سيلانجور، ماليزيا (يوليو 2025) بوحدتين على خدمة 100 كيلو فولت أمبير لشاحنات التوصيل الخاصة به. ويقول إن مخرج 133A يشحن شاحنته البالغة 60 كيلووات في الساعة في حوالي ساعة بين الطرق - ويعني الحد الأقصى لإدارة الحمل عدم ترقية المحولات. شكواه: استغرق إعداد OCPP الأولي مع الواجهة الخلفية التابعة لجهة خارجية جلستي دعم حتى يتم تسويته؛ نقوم الآن بتكوين الواجهة الخلفية مسبقًا في المصنع عند الطلب.

يقوم أحد مشغلي منطقة الخدمة في سرقسطة بإسبانيا (أكتوبر 2025) بتشغيل أربع وحدات في إحدى محطات الطريق السريع وشاهد انخفاض رسوم الطلب بنسبة 23% بعد أن وضع مهندسونا حدًا أقصى للموقع يبلغ 240 كيلووات. وجعه: في الشهر الأول، ترك الأربعة في الوضع التلقائي وأنهى وحدتين في نفس الإطار الذي يستغرق 15 دقيقة، مما أدى إلى ارتفاع الذروة - وقد أصلحته الإعدادات المتدرجة.

خطط أحد مطوري المواقع في مونتيري بالمكسيك (فبراير 2026) لبناء ساحة أمامية مكونة من ست وحدات مزودة بمحول بقدرة 300 كيلو فولت أمبير وطاقة شمسية. ملاحظاته بعد ثلاثة أشهر: ورقة عمل توازن الطور أنقذت عملية إعادة صياغة - أول كهربائي لديه قام بوضع ثلاث وحدات في مرحلة واحدة. ملاحظته: وقت تشغيل الشاشة التي تعمل باللمس والذي يبلغ حوالي 20 ثانية يبدو طويلاً في قائمة الانتظار؛ يؤدي تحديث البرنامج الثابت إلى خفضه إلى أقل من 10.

الأسئلة المتداولة - تخطيط الشبكات والمحولات والوحدات المتعددة

س: ما مقدار التيار الذي تسحبه وحدة بقدرة 60 كيلو وات من الشبكة؟

ج: ما يقرب من 90 أمبير لكل مرحلة عند التحميل الكامل، اعتمادًا على الجهد المحلي وعامل الطاقة لديك؛ الرقم الدقيق موجود على لوحة الاسم وفي دليل التثبيت.

س: هل يمكنني تشغيل وحدة واحدة بقدرة 60 كيلو وات على خدمة ثلاثية الطور بقوة 100 أمبير؟

ج: في كثير من الأحيان نعم، إذا لم يكن هناك شيء ثقيل في هذه الخدمة ويكون التشغيل قصيرًا بما يكفي لتجنب انخفاض الجهد؛ اطلب من كهربائي التحقق من القدرة الاحتياطية أولاً.

س: كم عدد وحدات 60 كيلو واط التي يمكن أن يدعمها محول 200 كيلو فولت أمبير؟

ج: حوالي أربعة عند التحميل المتزامن الكامل، أو من خمسة إلى ستة مع حد أقصى لإدارة الحمل يبلغ حوالي 240-260 كيلووات وجلسة مذهلة واقعية.

س: ما هي رسوم الطلب وكيف تؤثر علي؟

ج: تقوم المرافق بإصدار أعلى متوسط ​​طلب خلال 15 دقيقة في الشهر بشكل منفصل؛ تكلفك ست وحدات تسحب 360 كيلووات لنافذة واحدة شهريًا. قبعات الموقع، مذهلة والطاقة الشمسية / البطارية تحلقها.

س: هل يدعم الشاحن إدارة الأحمال مع العلامات التجارية الأخرى؟

ج: عبر OCPP 1.6/2.0 تستمع الوحدات إلى وحدة تحكم الموقع؛ تعمل أساطيل العلامات التجارية المختلطة إذا تحدثت وحدة التحكم إلى OCPP للجميع.

س: هل يمكنني إضافة الوحدات لاحقًا دون إعادة التصميم الكهربائي؟

ج: قم بتخطيط الجدول الزمني للمحولات والكابلات للعد النهائي من اليوم الأول؛ إضافة الوحدات لاحقًا هو تثبيت ميكانيكي بالإضافة إلى تغيير وحدة التحكم.

س: هل تعمل هذه الوحدة بالطاقة الشمسية والبطاريات الموجودة في الموقع؟

ج: نعم - يتم تحصيل الرسوم من كل ما يوفره الموقع، وتسمح OCPP لوحدة التحكم بإعطاء الأولوية للطاقة الشمسية وشبكة الغطاء في نوافذ التعريفة القصوى.

س: لماذا خرج 133A عندما تكون الوحدة 60 كيلو واط فقط؟

ج: لأن الجهد الناتج يختلف 200-1000VDC؛ عند 450 فولت، يحتاج الشاحن بقدرة 60 كيلو وات إلى حوالي 133 أمبير. هذا التصنيف الحالي هو ما يجعله سريعًا بالنسبة للمركبات من فئة 400 فولت.
