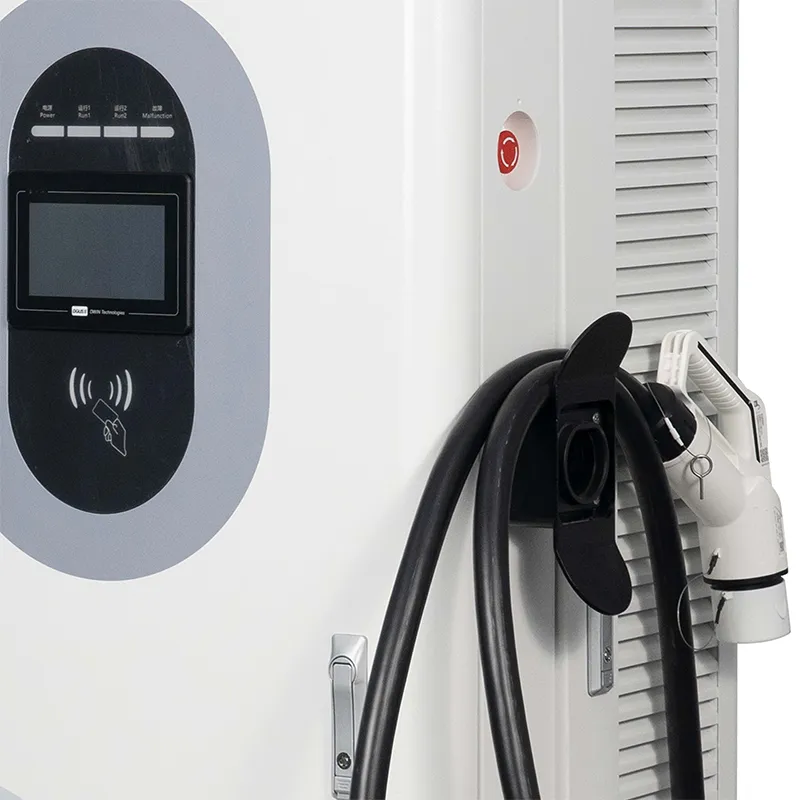

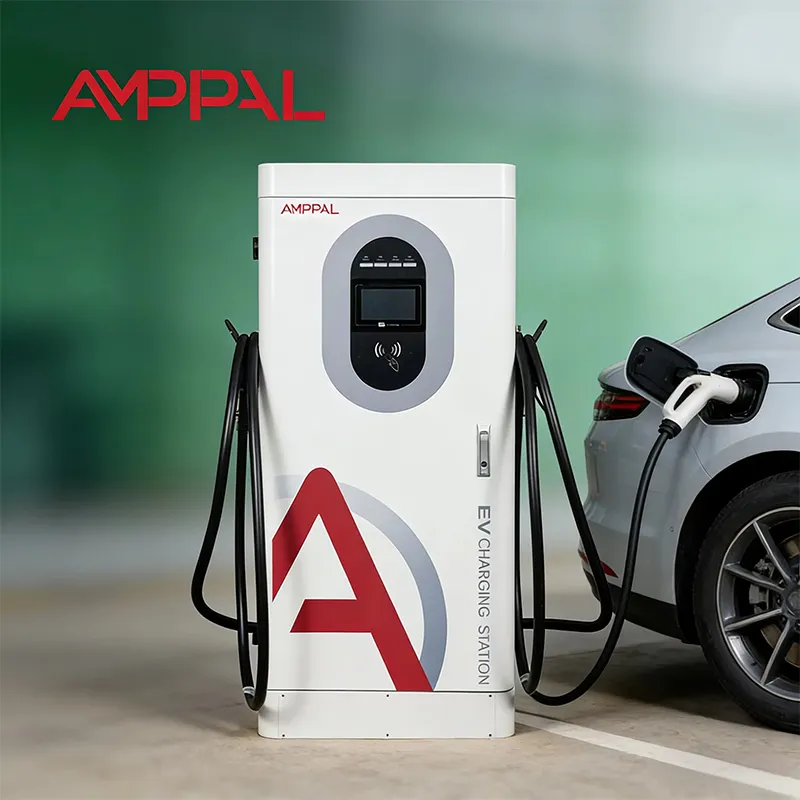

شاحن سريع متكامل عالي الكفاءة بقدرة 80 كيلو وات لأساطيل المركبات الكهربائية التجارية

الشاحن بقدرة 80 كيلو واط الذي يعامل محولك كما لو كان مستأجرًا

كل كيلووات/ساعة يسحبها هذا الشاحن من محول موقعك يصل إلى تيار متردد نظيف وجيد التصرف - وهذا هو القرار الهندسي وراء AF-DC-80-Y-B-O-4-H، وهذا هو السبب في أن هذا الشاحن السريع المدمج بقدرة 80 كيلو وات يعمل بالتيار المستمر ينتمي إلى قائمة مراجعة درجة المرافق بدلاً من البحث عن صفقات. يقع عامل الطاقة عند ≥0.99 ويظل التشوه التوافقي الإجمالي عند ≥5%، وهي أرقام نادرًا ما تراها على الواردات الرخيصة.

لماذا يهم ذلك على الورق؟ المحول الذي يغذي شاحنًا ذو عامل طاقة ضعيف يحمل تيارًا تفاعليًا إضافيًا، ويعمل بشكل أكثر دفئًا، ويمكن أن تشمل فاتورة الكهرباء الخاصة بك رسوم الطاقة التفاعلية التي لم يحذرك منها أحد.

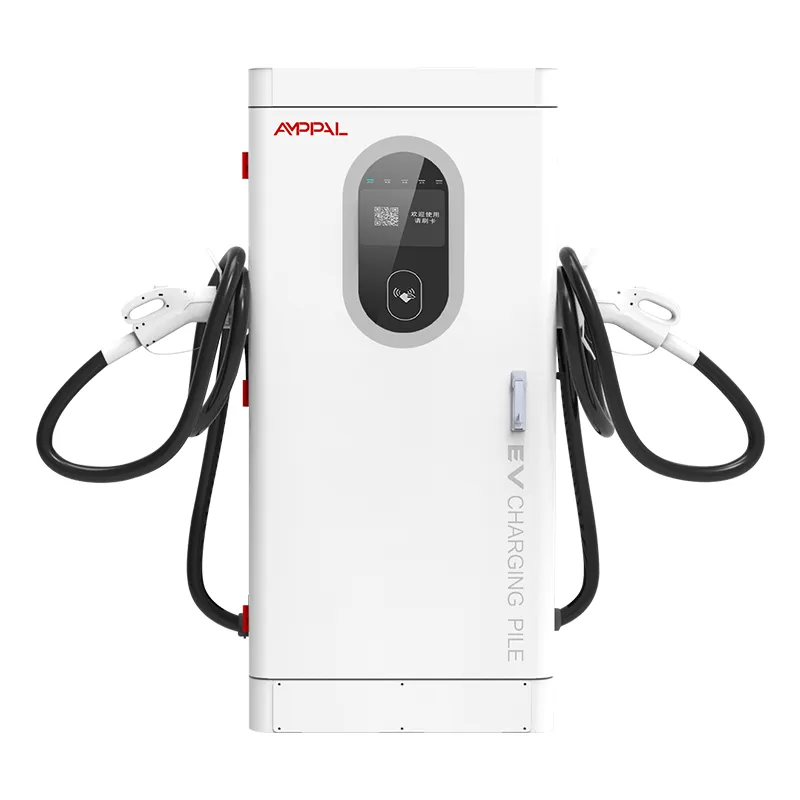

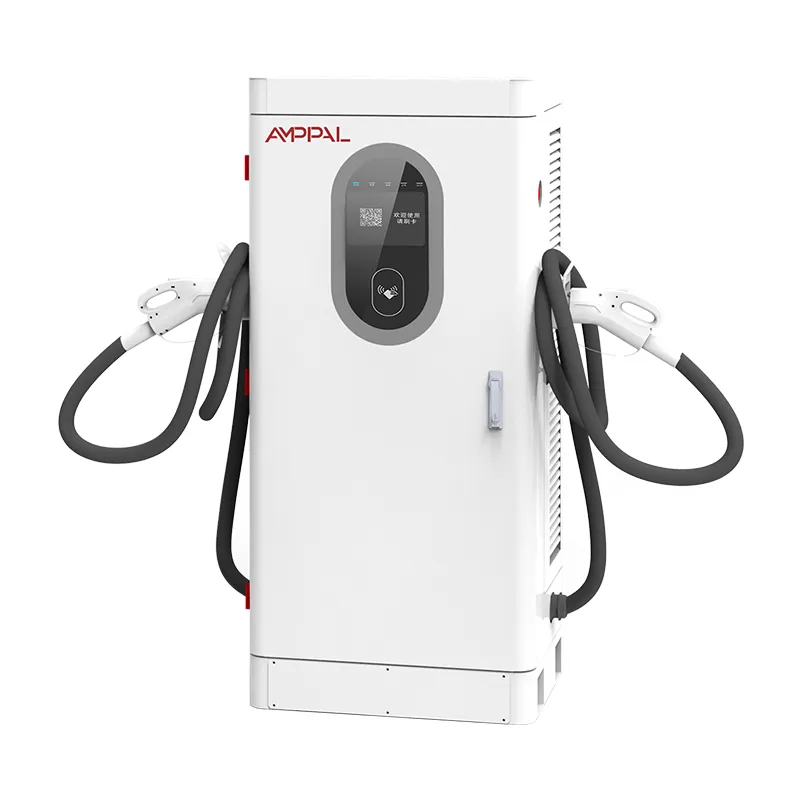

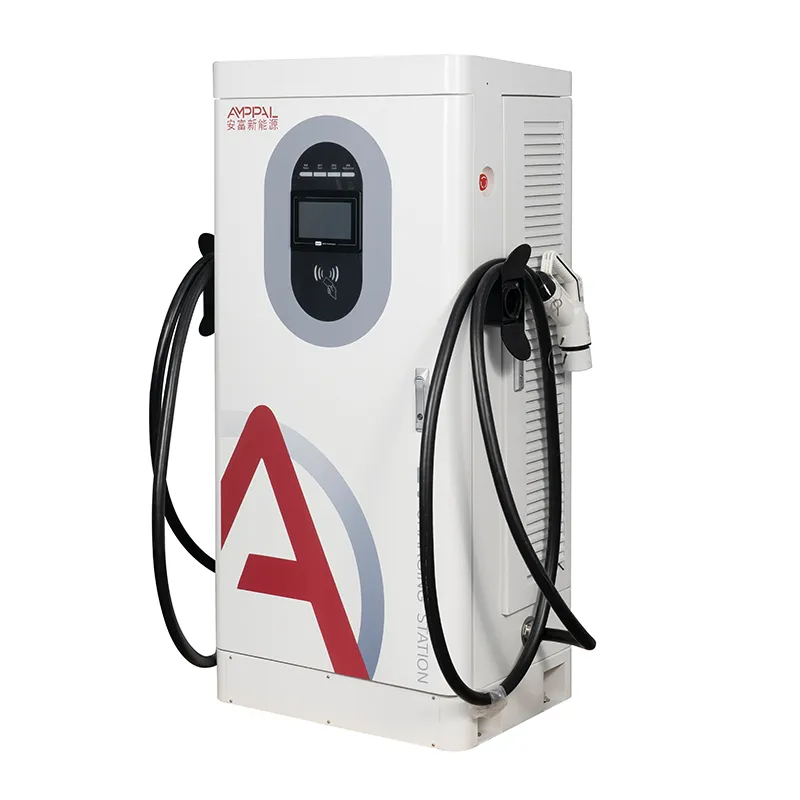

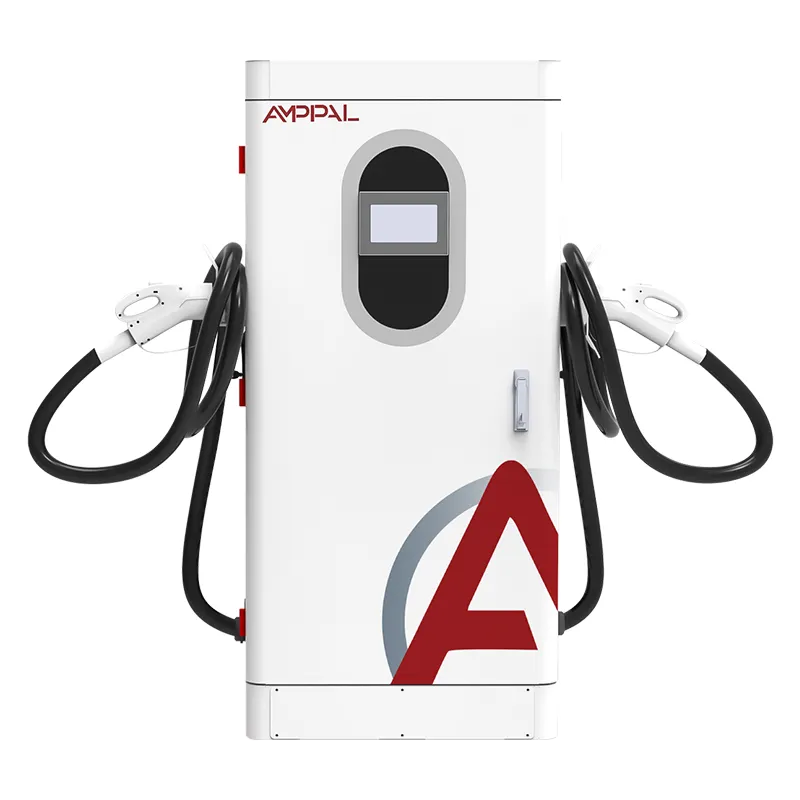

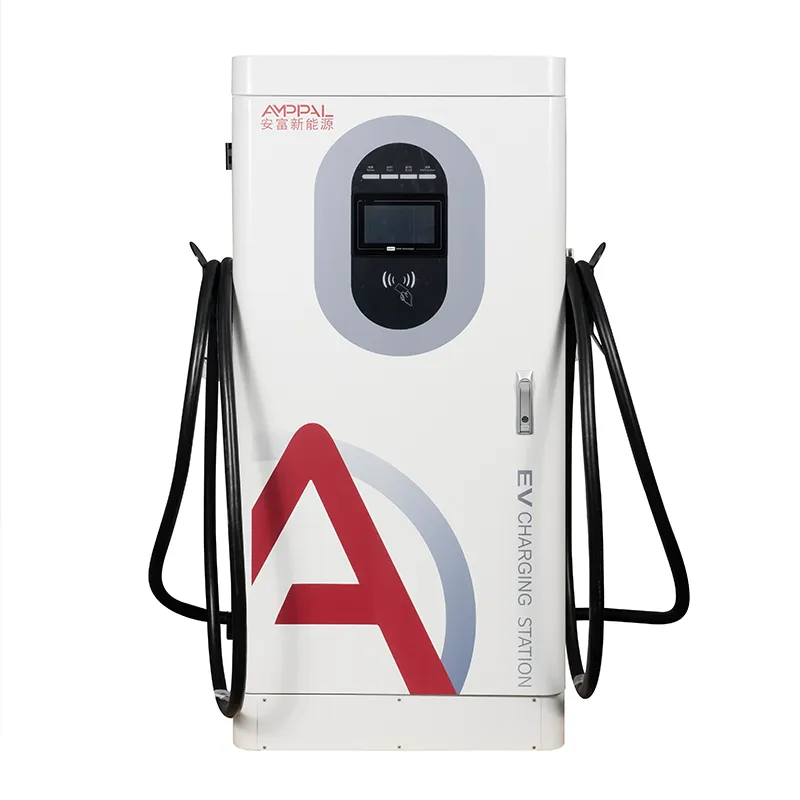

تبلغ أبعاد الخزانة 1620 × 750 × 560 مم، وقدرة 80 كيلووات، وإخراج 200-1000VDC مع طاقة ثابتة من 300 إلى 1000V. لقد قمنا ببنائه في مدينة يويهتشينغ بمقاطعة تشجيانغ، حيث تتعامل رموز الشبكة مع جودة الطاقة على محمل الجد. تشرح هذه الصفحة ما تعنيه الأرقام لعمليتك.

خمس طرق يدفع بها مدخل PF ≥0.99 ثمن نفسه

لا توجد عقوبات على الطاقة التفاعلية: عند PF ≥0.99، يبدو الشاحن وكأنه حمل مقاوم للمقياس، لذا فإن المرافق التي تقوم بفواتير كيلو فولت أمبير أو الطاقة التفاعلية ليس لديها ما تفرض عليك رسومًا مقابله.

THD ≥5% يحافظ على برودة المحولات المشتركة: يتم قطع التيارات التوافقية التي من شأنها أن تدور في المحول والأسلاك المحايدة إلى جزء صغير مما تنتجه أجهزة الشحن المنخفضة.

موافقة أبسط على اتصال الشبكة: تتطلب العديد من المرافق إعلانات توافقية وعامل الطاقة لعمليات تثبيت التيار المستمر؛ تغطي تقارير الاختبار لدينا كليهما عند التحميل الكامل.

عملية صديقة للجيران: لن يرى الفندق أو المكتب الذي يشارك وحدة التغذية أضواء وامضة أو إعادة ضبط الأجهزة الإلكترونية عند بدء جلسات الشحن.

عمر أطول لأصول الموقع: تيار تفاعلي أقل وعدد أقل من التوافقيات يعني أن المحولات والكابلات والمفاتيح الكهربائية تعمل بشكل أكثر برودة وتقادم عمرها بشكل أبطأ.

كفاءة قصوى تصل إلى 95% في الأعلى: نفس مرحلة طاقة SiC التي تنظف المدخلات تهدر أيضًا طاقة أقل كحرارة.

المواصفات الفنية

المواقع التي تجعلك التوافقيات في ورطة

مجمعات الأعمال في ألمانيا وفرنسا، حيث يقوم محول مشترك بقدرة 630 كيلو فولت أمبير بتغذية المكاتب وآلات CNC وأجهزة الشحن على شريط توصيل واحد.

فنادق في تركيا واليونان، حيث يشتكي الضيوف من وميض الأضواء في حالة سوء عمل الشاحن على نفس وحدة التغذية الموجودة في المطبخ.

تعمل مستودعات الأسطول في المملكة المتحدة وهولندا على تشغيل 8-20 شاحنًا، حيث يمثل التراكم التوافقي عبر العديد من الوحدات الخطر الحقيقي.

أسطح مراكز التسوق في دولة الإمارات العربية المتحدة والمملكة العربية السعودية، حيث يقوم الفريق الكهربائي بمراجعة كل ملف تعريف للحمولة قبل توقيع عقد الإيجار.

مرائب البلدية في المكسيك والبرازيل، حيث تقوم المرافق بفحص جودة الطاقة قبل الموافقة على التعريفة التجارية.

داخل مرحلة الطاقة: PFC والتوافقيات وبنك التحميل

يقوم مقوم شاحن التيار المستمر بتحويل التيار المتردد إلى تيار مستمر، والمقوم الساذج يسحب التيار فقط في نبضات ضيقة بالقرب من ذروة الجهد. هذه النبضات هي توافقيات - تيار عند 250 هرتز، 350 هرتز، 450 هرتز وما فوق - لا تقوم بأي عمل مفيد. يستخدم AF-DC-80-Y-B-O-4-H واجهة أمامية نشطة (PFC) تعمل على تشكيل تيار الإدخال في موجة جيبية ناعمة في الطور مع الجهد.

المرحلة الثانية تحول التيار المستمر النظيف إلى 200-1000 فولت تيار مستمر الذي تريده السيارة، طاقة ثابتة من 300 إلى 1000 فولت. تقترب كل من شاحنة 800 فولت وسيارة سيدان 400 فولت من القدرة المقدرة بـ 80 كيلووات عبر الجزء المسطح من منحنى الشحن الخاص بهما.

يمكنك التحقق من السلوك بنفسك: تدرج تقارير الاختبار لدينا THD وPF عند حمل 25% و50% و75% و100%، لأن الشاحن الذي يبدو نظيفًا فقط في وضع الخمول لا قيمة له. أرسل إلينا مخططًا أحادي الخط للموقع ومحول kVA، وسيقوم مهندسونا بتقدير تأثير الحمل - عادةً في غضون يوم واحد.

الشهادات ونقاط الاختبار وراءها

نحن نحمل UL، CE، CB، TUV وCCC؛ اسأل وسنرسل لك ملفات الشهادات المطابقة لهذه الوحدة عبر البريد الإلكتروني.

يتم حرق كل دفعة لمدة 48 ساعة عند التحميل الكامل، وتسجيل درجات الحرارة عبر الوحدات والموصلات ومحثات PFC.

يتم التحقق من جودة الطاقة لكل دفعة على بنك حمل تمت معايرته، مع التقاط PF وTHD في أربع نقاط تحميل.

تقع مجموعة السلامة (13 وظيفة) ضمن EN IEC 61851-1:2019 و61851-23:2014.

تم التحقق من الخزانات وفقًا لمعيار IP54، مع الاحتفاظ بعينات رش الملح لمدة 96 ساعة؛ يعمل نطاق التشغيل من -25 درجة مئوية إلى +50 درجة مئوية.

من الصفائح المعدنية إلى بنك التحميل: مسار الإنتاج

المرحلة 1: يتم قطع صفائح الفولاذ بالليزر وتثقيبها وثنيها على خطوط مرتبطة بـ FANUC قبل طلاء المسحوق.

المرحلة الثانية: تدخل عينة من كل دفعة طلاء إلى غرفة رش الملح بينما يستمر الإنتاج.

المرحلة 3: مراحل الإدخال ولوحات PFC المبنية على خط التيار المتردد؛ وحدات الطاقة على خط التيار المستمر – محطات منفصلة.

المرحلة 4: الفحص الوارد لوحدات SiC ومرشحات EMI والموصلات ومكونات القياس.

المرحلة 5: توصيل الأسلاك يدويًا بأطراف يتم التحكم فيها بعزم الدوران وفحص بصري لكل مفصل.

المرحلة 6: لمدة 48 ساعة عند درجة حرارة محيطة 40 درجة مئوية، يتم تسجيل PF وTHD والكفاءة واستقرار الاتصالات دقيقة بدقيقة.

المرحلة 7: فلاش البرنامج الثابت، واختبار OCPP 1.6j على الخادم الخاص بنا، ثم فحص بنك التحميل النهائي لجودة الطاقة.

المرحلة 8: التعبئة والتحزيم؛ تصل صور ما قبل الشحن إلى بريدك الوارد قبل تحميل الحاوية.

التحقق من الامتثال: هل هذه الخزانة مناسبة؟

اختر AF-DC-80-Y-B-O-4-H عندما يشارك موقعك محولًا مع أحمال أخرى، أو عندما تطلب الأداة المساعدة الخاصة بك إعلانات جودة الطاقة، أو عندما تقوم بتركيب عدة وحدات ستتراكم توافقياتها. إذا قام مدير الممتلكات لديك بوضع علامة على عامل الطاقة بالفعل في مشروع سابق، فإن هذا النموذج ينهي تلك المحادثة.

هذا الشاحن ليس مناسبًا لك إذا كان الموقع يحتوي على محول مخصص ذو مساحة رأسية كبيرة، ولم تتحقق مرافقك أبدًا من التوافقيات، وتريد ببساطة أرخص صندوق بقدرة 80 كيلو وات لشحن السيارات. كما أنه اختيار خاطئ إذا كنت بحاجة إلى جلسات مدتها أقل من 30 دقيقة لسيارات الأجرة بقوة 800 فولت؛ تصل إلى 120 كيلو واط أو 160 كيلو واط.

لست متأكدا؟ أرسل الرسم التخطيطي ذو الخط الواحد وتصنيف المحولات. نحن نحسب الإرتفاع التوافقي ونخبرك بصراحة ما إذا كانت وحدة واحدة أو اثنتين أو ست وحدات تناسب وحدة التغذية الخاصة بك دون ترقية.

التعامل مع المصنع يتفوق على التعامل مع الوسيط

أسئلتك الفنية حول تصميم PFC ورموز الشبكة تذهب مباشرة إلى مهندسينا في يويهتشينغ، وليس من خلال البريد الوارد الخاص بالموزع.

OEM/ODM من مصنع واحد: اللون المخصص والشعار والإعدادات الافتراضية للبرامج الثابتة وتكوين الواجهة الخلفية الخاصة بك، كل ذلك يتم في المصنع.

إجازة بناء المخزون خلال 15-20 يوم عمل؛ تعمل الطلبات المخصصة لمدة أطول بحوالي 7-10 أيام.

قبول الطلبات التجريبية من وحدة واحدة للأسواق الجديدة؛ تسعير الحاويات لأكثر من 10 وحدات.

يتم إرسال أجزاء الضمان بواسطة DHL/FedEx خلال 48 ساعة من المطالبة المعتمدة؛ يتم تشغيل التشخيص عن بعد عبر اتصال OCPP.

الصناديق والحاويات والمستندات الجمركية

يحمل كل صندوق تقريرًا عن جودة الطاقة بالإضافة إلى الوحدة - وهو الملف الذي قد يحتاجه كل من وسيط الجمارك ومراجع المرافق. تزن الخزانة حوالي 300 كجم؛ تضيف علبة الخشب الرقائقي 60-80 كجم، و10-14 صندوقًا تناسب حاوية 40HQ.

ينطبق FOB Ningbo أو Shanghai إلا إذا كنت تفضل CIF أو CFR أو DDP. يتم إصدار مخطط البليت قبل التعبئة حتى يمكن حجز الشاحنة مسبقًا.

الأوراق التي يتم شحنها مع الطلب: الفاتورة التجارية وقائمة التعبئة وشهادة المنشأ وملفات CE/TUV وتقرير PF/THD.

شروط الخدمة: ما تغطيه السنتان فعليًا

مدة عامين عبر الوحدات ووحدة التحكم ومرحلة التصفية. قسم PFC هو الجزء الذي يتحلل بهدوء في الوحدات الرخيصة؛ يتم تغطية بلدنا بشكل صريح.

تضع المطالبات المؤكدة قطع الغيار على البريد السريع خلال 48 ساعة - عادةً من 3 إلى 5 أيام عمل في جميع أنحاء أوروبا.

يتم دفع تحديثات البرامج الثابتة والمعلمات عن بُعد عبر OCPP - لا تحتاج معظم المشكلات أبدًا إلى زيارة الموقع.

تحصل عمليات التثبيت الأولى على مكالمة فيديو للتشغيل - تتم مراجعة التأريض والأسلاك وإقران الواجهة الخلفية مباشرةً.

الروتين المقترح: تنظيف المرشحات كل 6 أشهر، وإعادة ضبط المحطات الطرفية سنويًا، وإعادة فحص شكل موجة الإدخال عند انضمام أحمال جديدة إلى شريط التوصيل.

ملاحظات التثبيت: الخطأ مقابل اليمين

خطأ: وضع هذا الشاحن على وحدة تغذية مثقلة بالفعل بتوافقيات محرك المحرك، ثم إلقاء اللوم على الوحدة بسبب مشكلات الموقع. اليمين: قم بقياس شكل الموجة الواردة أولاً؛ يقوم مهندسونا بتفسير التسجيل وتخفيف الحجم إذا لزم الأمر.

خطأ: بافتراض أن الموصل المحايد لا يحمل تيارًا أبدًا في تغذية ثلاثية الطور. على اليمين: THD ≥5% يحافظ على الحمل المحايد صغيرًا، ولكن يجب أن يظل مدخل التيار المتردد سلكيًا وفقًا للدليل - 4 مراكز أو 5 مراكز كما هو محدد.

خطأ: تشغيل الوحدة من مولد صغير دون التحقق من قدرتها. على اليمين: يحتاج المولد الذي يغذي مدخلات PFC إلى جهد وتردد ثابتين؛ تأكد من تصنيفه للتدفق بالإضافة إلى الحمل المستمر.

خطأ: تخطي فحص عزم الدوران السنوي لأن الوحدة لا تتعثر أبدًا. على اليمين: يتم تسخين الطرف السائب الذي تقل قدرته عن 80 كيلو وات ببطء؛ الشيك لمدة 15 دقيقة أرخص من العروة المذابة.

خطأ: الاعتقاد بأن PF ≥0.99 يتيح لك تجاهل عمليات تحميل المواقع الأخرى. على اليمين: الشاحن نظيف، لكن المحول لا يزال يخدم كل شيء آخر على شريط التوصيل.

قصص المشغلين: ما فعلته الأرقام لهم

قامت إحدى المجمعات اللوجستية في هولندا بتركيب ست وحدات AF-DC-80-Y-B-O-4-H في أكتوبر 2025 على محول مشترك بقدرة 630 كيلو فولت أمبير يعمل أيضًا على تغذية مخزن التبريد. قام مستشارهم بقياس THD عند نقطة الاقتران المشترك: 4.9% مع تشغيل ستة أجهزة شحن، مقابل 11% مع وحدتين أرخص تم تجربتهما. شكواهم: مفصلات الباب تبدو خفيفة بالنسبة لوزن الباب.

قامت سلسلة فنادق في تركيا بتجهيز أربع وحدات في بودروم وأنطاليا. لقد مر طلب الاتصال بالشبكة بدون دراسة توافقية بسبب إرفاق تقارير الاختبار. لاحظ مدير العمليات أن ضجيج المروحة البالغ 65 ديسيبل يمكن سماعه من سطح حمام السباحة ليلاً.

قام أحد تجار التجزئة في مكسيكو سيتي بوضع وحدتين على سطح المبنى لتغذي أيضًا سلالم متحركة. رفض الفريق الكهربائي بالمركز التجاري شاحنين من علامات تجارية أخرى بسبب جودة الطاقة. هذا اجتاز المراجعة في أسبوع. المشكلة: لوحة QR الجانبية تجمع الغبار بسرعة.

التعليمات

س: ماذا يعني بالضبط THD ≥5% في الممارسة العملية؟

ج: يبقى التشوه التوافقي الإجمالي لتيار الإدخال عند أو أقل من 5% من التيار الأساسي عند التحميل الكامل. من الناحية العملية، يضيف الشاحن القليل من التلوث التوافقي إلى النظام الكهربائي في موقعك - ​​ضمن حدود معظم المرافق.

س: هل سيؤدي هذا الشاحن إلى تفعيل عقوبات الطاقة التفاعلية الخاصة بأداة المساعدة الخاصة بي؟

ج: لا. مع عامل الطاقة ≥0.99، يكون المكون التفاعلي ضئيلًا، لذا فإن فواتير المرافق للطاقة التفاعلية أو عامل الطاقة المنخفض ليس لها أي أساس لتحصيل الرسوم منك.

س: هل أحتاج إلى مرشح توافقي منفصل أو وحدة تصحيح معامل القدرة؟

ج: لا، الواجهة الأمامية النشطة داخل الخزانة تقوم بالأمرين معًا. هذا هو الهدف من اختيار هذا الطراز بدلاً من الشاحن المقوم السلبي.

س: هل يمكن تشغيله من مولد الديزل؟

ج: نعم، إذا كان المولد يحتفظ بجهد وتردد ثابتين داخل نافذة AC380V ±15% ولديه سعة كافية. قم بتأكيد حجم المولد معنا قبل الالتزام.

س: هل يتم قياس رقم PF عند التحميل الكامل أم عند الخمول فقط؟

ج: عند التحميل الكامل، وأيضًا عند حمولة 25% و50% و75%. يوضح تقرير الدفعة النقاط الأربع كلها - اطلبها.

س: ما هي وثائق اتصال الشبكة التي تقدمها؟

ج: شهادات CE/TUV، وتقرير اختبار جودة الطاقة مع منحنيات PF وTHD، وأوراق البيانات باللغة الإنجليزية. وتغطي هذه التقييمات معظم مراجعات المرافق في أوروبا والشرق الأوسط وأمريكا اللاتينية.

سؤال: هل تكلفة الطاقة النظيفة أعلى؟

ج: تضيف مرحلة PFC النشطة بعض تكلفة المكونات مقابل المقوم الرخيص - ولكن هذا يعد صغيرًا بجانب العقوبات التي تم تجنبها، وترقيات المحولات، واستدعاءات الخدمة.

س: هل يمكنني تشغيل 80 كيلو وات على 230 فولت أحادي الطور؟

ج: لا، هذه وحدة ثلاثية الطور تتطلب تيار متردد 380 فولت ±15%. بالنسبة للمواقع أحادية الطور، انظر إلى شواحن التيار المستمر المثبتة على الحائط والتي تصل طاقتها إلى 40 كيلو وات بدلاً من ذلك.
