شاحن AC EV بقدرة 14 كيلو واط للفنادق ومباني المكاتب

ما الذي يغيره برج 150 ملم في موقعك؟

خذ أي قاعدة شحن للتيار المتردد رأيتها في أحد الشوارع الأوروبية وعادة ما يكون عمقها حوالي 240 ملم. هذا واحد 150 ملم. يبدو هذا الـ 90 مم تافهًا حتى تقف بين مكانين لوقوف السيارات وتحاول إبقاء الممر خاليًا.

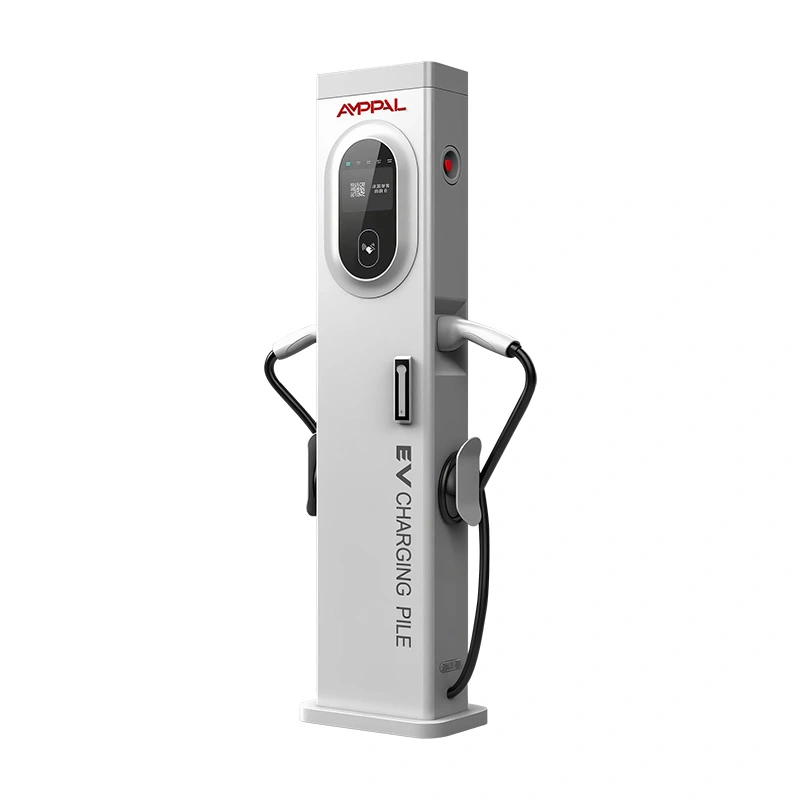

شاحن EV بقوة 14 كيلو واط للفنادق ومباني المكاتب (AF-AC-014-Y-A-0-4-JA-P) عبارة عن عمود مقاس 300 × 150 × 1400 مم يحمل مدفعين من النوع 2، مصنفين 16A + 16A على تغذية ثلاثية الطور 380VAC، مع شاشة لمس ملونة مقاس 5 بوصات في الأعلى. تم إنشاء المظروف لحل مشكلة واحدة: أين يذهب الشاحن عندما لا يتوفر جدار ولا توجد جزيرة واسعة؟

يستخدمه المشغلون على الشريط بين اثنين من الخلجان الرأسية، على طول حواف الرصيف حيث قد لا تتم الموافقة على الخزانة الأوسع، وداخل المرائب حيث تأكل الأعمدة كل متر احتياطي. الشحن نفسه هو تيار متردد قياسي. البصمة هي الميزة.

خمس مردودات لعمود نصف سمكه

عمق 150 مم ينظف مسارات الكراسي المتحركة وتقلبات الأبواب التي قد تحجبها قاعدة 240 مم؛ هذا هو البعد الذي يقرر ما إذا كان مسح الموقع سينجح أم لا.

يتيح المقبسان من النوع 2 (16A+16A) شحن سيارتين من نقطة تغذية واحدة، مما يضاعف تقريبًا إنتاجية عمود المدفع الواحد.

يبلغ ارتفاع البرج 1400 ملم مع شاشة عرض مقاس 5 بوصات على مستوى العين في منطقة مزدحمة.

حماية IP54 ونطاق العمل من -20 درجة مئوية إلى +50 درجة مئوية يغطي طقس الشارع بدون مأوى أو مظلة.

ينضم OCPP 1.6J مع Ethernet و4G وWiFi إلى مكتب خلفي موجود بدون برامج جديدة.

كل وحدة حاصلة على شهادة CE وتحمل ضمان المصنع لمدة عامين، مع مهلة تتراوح من 15 إلى 20 يوم عمل من مصنعنا في Zhejiang.

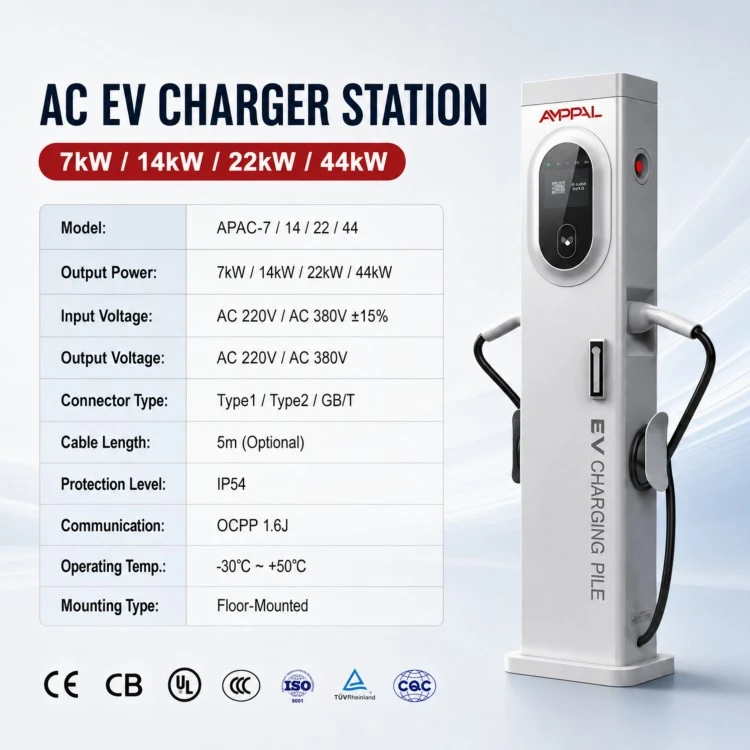

المواصفات الفنية

المواقع التي يتم فيها دفع كل سنتيمتر

الخلجان الموجودة في الشوارع في المدن الأوروبية القديمة حيث يكون الرصيف ضيقًا جدًا بحيث لا يتناسب مع خزانة مقاس 240 مم؛ برج 150 ملم يعانق خط الرصيف.

صفوف وقوف السيارات الأمامية: برج واحد على الشريط المشترك يخدم صفين متقابلين.

مواقف سيارات متعددة الطوابق مع منعطفات ضيقة؛ يبقي الملف الشخصي خطوط الرؤية مفتوحة للسائقين والكاميرات.

الساحات الأمامية للفنادق والمكاتب حيث يرفض مهندس المناظر الطبيعية وجود قاعدة ضخمة بجانب المدخل.

مواقع الأحداث المؤقتة: يمكن تشغيل قاعدة مرساة M12 ومدفعين وتغذية 380 فولت في يوم واحد.

الساحات الأمامية للوكلاء التي تقوم بملء السيارات الكهربائية التجريبية طوال الليل دون التخلي عن مواقف السيارات في صالة العرض.

كيف يخدم البرج مركبتين من عمود واحد

تدخل تغذية ثلاثية الطور بقدرة 380 فولت تيار متردد +/- 15% من خلال لوحة القاعدة وتهبط على قسم سكة DIN داخل العمود، حيث تقوم المحطة بتوزيعها على المقبسين. تم تصنيف كل بندقية بـ 16 أمبير لكل مرحلة؛ تحدد البرامج الثابتة إجمالي الإنتاج عند لوحة الاسم البالغة 14 كيلو وات وتشارك تلك المساحة بين السيارتين.

قم بتوصيل السيارة الأولى وستسحب الميزانية بأكملها. ابدأ جلسة ثانية وسيقوم البرج بإعادة توازن التيار بين كلا المقبسين دون مقاطعة الأول؛ تعرض الشاشة كيلووات وكيلووات ساعة لكل جلسة في الوقت الفعلي.

تعمل شاشة اللمس على تشغيل تدفق التوصيل والشحن، بينما يحمل OCPP 1.6J كل سجل معاملة إلى الخادم الخاص بك عبر Ethernet أو 4G أو WiFi. إذا انقطعت الشبكة، تستمر الجلسة ويتم تحميل السجلات لاحقًا.

الشهادة والاختبارات التي تقف وراءها

الامتثال لـ CE وفقًا لتوجيهات الجهد المنخفض والتوافق الكهرومغناطيسي (EMC)، والتي يتم التحقق منها قبل شحن كل دفعة إنتاج.

تجتاز 100% من الوحدات اختبارات العزل الكهربائي وفحوصات الاستمرارية الأرضية في الخط النهائي.

التدوير الحراري من -30 درجة مئوية إلى +70 درجة مئوية وفقًا للمواصفة IEC 60068 على وحدات العينات، بالإضافة إلى اختبار رش الملح لمدة 96 ساعة للمنشآت الساحلية.

حرق كامل ومستمر لمدة 48 ساعة مع مراقبة مباشرة للتيار ودرجة الحرارة واستقرار الاتصالات.

المكونات متوافقة مع RoHS وREACH، ويدير المصنع نظام إدارة الجودة ISO 9001:2015.

يغطي الفحص الوارد كل دفعة موصل؛ يعد المقبس غير المحكم من النوع 2 هو الفشل الميداني الأكثر شيوعًا الذي نراه في أبراج التيار المتردد.

من الفولاذ المسطح إلى عمود بطول 1.4 متر: ثماني خطوات

القطع بالليزر: يتم قطع الألواح باستخدام ليزر CNC وفقًا لشكل البرج الدقيق، مع تفاوتات تصل إلى 0.1 مم.

الانحناء والتشكيل: تعمل مكابح الضغط CNC على طي غلاف العمود واللحامات النقطية لتأمين التماس.

اللحام الآلي على أذرع FANUC يربط دعامة القاعدة وغدة دخول الكابل، وهي نفس العملية المستخدمة في خط التيار المباشر الخاص بنا.

المعالجة السطحية: يعمل خط التنظيف والتشطيب ثلاثي المراحل على حماية الهيكل قبل التجميع.

التجميع المسبق: يتم تركيب سكة DIN والموصلات وجهاز التيار المتبقي ووحدة القياس وفقًا للمواصفات.

الإلكترونيات: يتم تركيب وتوصيل شاشة العرض ولوحة الاتصالات ولوحة الطاقة.

تحميل البرامج الثابتة والتحقق من توافق OCPP: يتم تسجيل كل وحدة وإقرانها بخادم اختبار قبل الملاكمة.

مراقبة الجودة النهائية والتعبئة: اختبار الوعاء العالي، والفحص البصري، وتغليف الكرتون لإغلاق الخط؛ تغادر الطلبات القياسية خلال 15-20 يوم عمل.

هل 14 كيلو واط مناسب لبصمتك؟

يكتسب البرج بقدرة 14 كيلو واط مكانته حيث يكون القيد ماديًا. إذا كان موقعك عبارة عن قطعة أرض مفتوحة على مصراعيها مع جزيرة خرسانية جاهزة لقاعدة قياسية، فقم بشراء خزانة أرخص مقاس 240 مم؛ الملف الشخصي النحيف لا يشتري لك شيئًا.

كما أنها أداة خاطئة عندما تبقى السيارات ثماني ساعات أو أكثر. يتم خدمة مواقف الأسطول الليلية بشكل أفضل من خلال صناديق الحائط بقدرة 3.5-7 كيلو وات بجزء صغير من السعر، لأن 14 كيلو وات لا تُدفع إلا عند دخول المركبات وخروجها أثناء النهار.

اختره عندما يكون بإمكانك حساب السنتيمترات: شريط متوسط ​​ضيق، أو صف بجانب الرصيف مع قاعدة ارتداد صارمة، أو مرآب حيث تكون الخزانة الأوسع بمثابة مكان لوقوف السيارات. إذا كانت هناك سيارتان بقوة 7 كيلو وات تقريبًا تتطابقان مع الوقت الذي تقضيه في السكن، فهذه هي الطريقة الأكثر كفاءة في استخدام المساحة لتوصيلها.

AMPPAL مقابل القاعدة القياسية 240 مم

البصمة: 150 مم مقابل عمق 240 مم تقريبًا يعني أن البرج يمر بمسوحات الموقع التي ترفض القاعدة.

تغذية واحدة، سيارتان: دائرة واحدة ثلاثية الطور تخدم كلا المدفعين، بدلاً من منشأتين منفصلتين.

أدلة الاختبار: تم توثيق CE، و100% hi-pot، ورذاذ الملح لمدة 96 ساعة، والاحتراق لمدة 48 ساعة لكل دفعة، ولم يتم المطالبة بها فقط في الكتيب.

شروط الشراء: النماذج القياسية من موك 1 وحدة، 15-20 يوم عمل مهلة، ضمان لمدة عامين، قطع الغيار عبر DHL / FedEx.

التخصيص: يمكن تغيير الشعار وشاشة بدء التشغيل والعلامة التجارية للكابل؛ لقد قمنا بشحن برامج التصدير إلى أكثر من 40 دولة بما في ذلك الإمارات العربية المتحدة والمملكة العربية السعودية وكازاخستان وألمانيا والمكسيك.

التعبئة والشحن: توصيل الأعمدة إلى الموقع

يتم تجميع كل برج بشكل كامل في كرتونة تصدير واحدة بحجم 350 × 220 × 1460 مم تقريبًا مع كتل زاوية رغوية؛ يبلغ الوزن الإجمالي حوالي 45 كجم بما في ذلك مجموعة المرساة وغدد الكابلات.

يتم إرسال أربع كرتونات لكل منصة نقالة، مغلفة بحاميات الحواف؛ تحتوي الحاوية التي يبلغ طولها 40 قدمًا على ما يقرب من 60 برجًا على منصات نقالة، أو ما يصل إلى 80 برجًا محملة على الأرض.

الشروط القياسية هي FOB Ningbo أو Shanghai أو مصنع EXW. تشتمل كل شحنة على الفاتورة التجارية، وقائمة التعبئة، وبوليصة الشحن، وشهادة المنشأ، وإعلان المطابقة مع CE؛ عادةً ما يستغرق الشحن البحري إلى روتردام أو جبل علي من 30 إلى 40 يومًا.

دعم يحترم الجدول الزمني للتثبيت الخاص بك

ضمان لمدة عامين على عيوب التصنيع، بدءًا من الشحن وليس التشغيل، وهو ما يخبرنا به القائمون على التركيب مما يبسط المطالبات.

استجابة على مدار 24 ساعة بشأن التذاكر الفنية، مع تشخيصات بالفيديو حتى يتمكن فني الكهرباء الخاص بك من متابعة عملية الإصلاح في نفس اليوم.

قطع الغيار عن طريق DHL/FedEx من مستودعاتنا المركزية؛ العناصر سريعة الحركة مثل شاشات اللمس وسدادات الكابلات تغادر خلال يومي عمل.

الورق أولاً RMA: أرسل الصور والرقم التسلسلي للوحدة، ونحن نقرر بين الاستبدال أو الإصلاح قبل إعادة شحن أي شيء مرة أخرى.

بالنسبة لعمليات الطرح في مواقع متعددة، نقترح مجموعة أدوات صيانة واحدة لكل 20 برجًا موجودًا في مخزونك، بحيث لا تنتظر عمليات المقايضة الميدانية الجمارك أبدًا.

التعامل في الموقع: الخطأ مقابل الصواب

خطأ: تركيب البرج بحيث يدور الكابل باتجاه ممر المرور. على اليمين: قم بتوجيه العمود بحيث يخرج كلا الكابلين بعيدًا عن حارة القيادة.

الخطأ: تغذية البرج من دائرة صغيرة الحجم لأنها تعمل بالتيار المتردد فقط. على اليمين: قم بضبط حجم التغذية لكلا السلاحين معًا؛ يعتبر القاطع ثلاثي الطور 32 أمبير مع موصلات 6 مم 2 نقطة بداية آمنة، ثم تحقق من الكود المحلي.

خطأ: تشغيل كابل Ethernet في نفس قناة كابل الطاقة. على اليمين: قنوات منفصلة، ​​بمسافة لا تقل عن 30 سم، لحماية وصلة الشبكة من التداخل.

خطأ: تغطية شاشة اللمس بالملصقات أو اللافتات. على اليمين: حافظ على وجه الشاشة واضحًا؛ الشاشة مقاس 5 بوصات هي الواجهة المحلية الوحيدة للمشغل.

خطأ: على افتراض أن الضمان يشمل التخريب. على اليمين: الإبلاغ عن الأضرار بالصور والرقم التسلسلي فورًا؛ يغطي الضمان لمدة عامين عيوب التصنيع، لذا كلما قمت بتوثيقها بشكل أسرع، كلما تصرفنا بشكل أسرع.

ما تقرير مديري الموقع بعد الموسم

قام أحد مشغلي مواقف السيارات في دبي بتشغيل 12 من هذه الأبراج على طول صف الرصيف الذي حكمت البلدية بأنه ضيق جدًا بالنسبة للركائز القياسية. بعد ثمانية أشهر من حرارة الصيف التي تصل إلى 45 درجة مئوية، ظهرت وميض في إحدى شاشات اللمس، وقمنا باستبدالها بموجب الضمان في غضون أسبوع. ملخصه: العمود رفيع، لكنه لم ينحني أو يتذبذب أو يسخن.

قامت مجموعة فنادق ألمانية بتوحيد معايير البرج لمواقف السيارات في الفناء الخاص به بعد أن رفض المهندس المعماري خزانة أوسع. شكواهم الوحيدة هي أن هوائي 4G يسقط على شريط واحد داخل الفناء، لذلك يطلبون الآن إصدار WiFi/Ethernet ويقومون بتوصيله بمفتاح المبنى.

اشترى مقاول سعودي الدفعة الأولى المكونة من 20 قطعة لمشروع تطوير متعدد الاستخدامات. استغرقت عمليات تثبيت المرساة ساعتين من كهربائيين لكل برج في اليوم الأول وأقل من ساعة بعد رؤية قالب الحفر؛ لقد طلبوا منذ ذلك الحين ثلاث دفعات أخرى.

الأسئلة المتداولة

س: هل يمكن بالفعل شحن سيارتين في نفس الوقت على برج بقوة 14 كيلو وات؟

ج: نعم، كلا المأخذين يعملان وتشترك المحطة في ميزانية 14 كيلوواط بينهما؛ تحصل السيارة الواحدة على الميزانية الكاملة عندما تكون بمفردها.

س: ما هي المساحة التي يحتاجها البرج من الرصيف أو الجدار؟

ج: احتفظ بحوالي 600 مم من مساحة العمل أمام المقابس؛ ما يقرب من 200 مم جانبيًا يكفي لحلقة الكابل.

س: هل يحتاج البرج النحيف إلى أساس خرساني؟

ج: تعتبر قاعدة التثبيت M12 على وسادة خرسانية مقاس 300 × 300 مم قياسية؛ على الأسفلت نقوم بتزويد شريحة مثبتة على السطح.

س: ما هو الموصل الذي تشحن به المحطة؟

ج: مقبسان من النوع 2 مع كابلات بطول 4.5 متر بشكل قياسي؛ لا يوفر طراز التيار المتردد هذا تقنية CCS.

س: هل يمكن للبرج أن يعمل بالطاقة أحادية الطور؟

ج: لا، فهو يتطلب 380VAC ثلاثي الطور؛ بالنسبة للمواقع أحادية الطور، انظر إلى محطات التيار المتردد المثبتة على الحائط بقدرة 3.5-7 كيلو وات.

س: كيف تعمل الفواتير بدون محطة الدفع؟

ج: ينقل OCPP 1.6J التعريفات وبدء/إيقاف التشغيل عن بعد إلى مكتبك الخلفي أو منصة التجوال، بينما تعرض الشاشة بيانات الجلسة محليًا.

س: ما هي المهلة الزمنية لطلب الحاوية؟

ج: 15-20 يوم عمل للنماذج القياسية بعد تأكيد الطلب والإيداع.

س: هل الشاشة قابلة للقراءة في ضوء الشمس المباشر؟

ج: إنها شاشة LCD ملونة مقاس 5 بوصات مزودة بإعداد سطوع خارجي؛ في شمس منتصف النهار القاسية، يساعد غطاء الظل الذي نقدمه كخيار.
