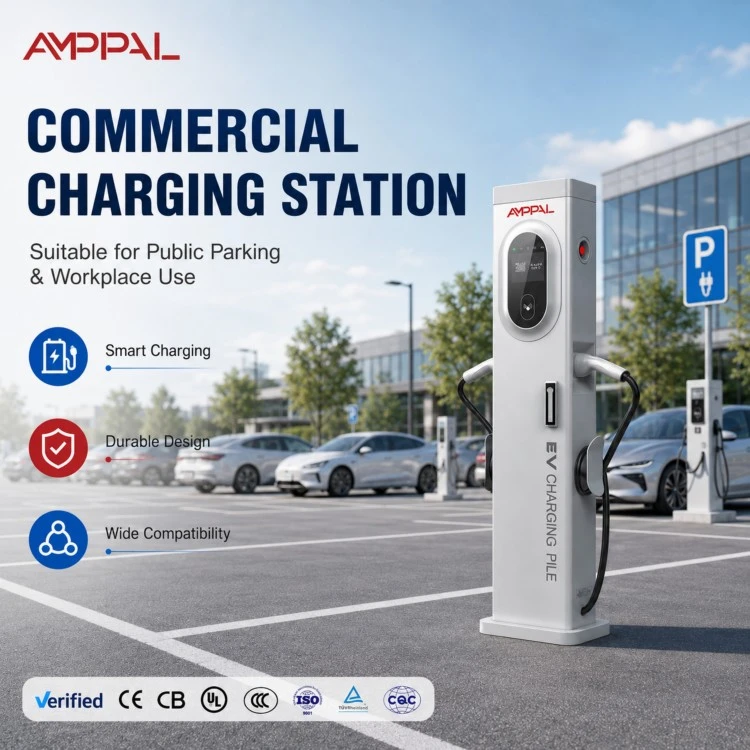

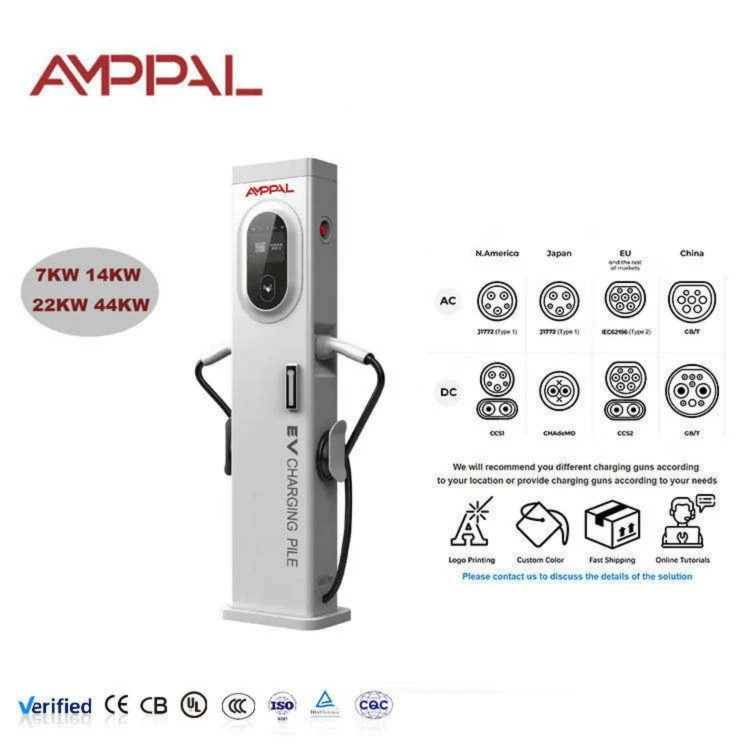

شاحن Slim Tower AC EV بقدرة 22 كيلو وات للعقارات السكنية والتجارية

يعد شاحن Slim Tower AC EV بقدرة 22 كيلو واط للعقارات السكنية والتجارية مفيدًا مثل البرنامج الذي يقف وراءه. يتحدث AMPPAL SlimTower (AF-AC-022-Y-A-0-4-JA-P) عن OCPP 1.6J المفتوح عبر Ethernet أو 4G أو WiFi، حتى تتمكن من نقله بين الأنظمة الأساسية ومجمعات التجوال والمكاتب الخلفية دون لمس الأجهزة. عمود بسمك 150 ملم، ومقبسين من النوع 2 بقدرة 16 أمبير+16 أمبير، وشاشة تعمل باللمس مقاس 5 بوصات، IP54، CE. ضمان لمدة عامين، 15-20 يوم عمل، من مصنع Zhejiang الذي يصدر إلى أكثر من 40 دولة.

إرسال استفسار

وصف المنتج

لماذا يهم البروتوكول المفتوح أكثر من رقم كيلوواط

اسأل أحد المشغلين الذي قضى ثلاث سنوات على نظام شحن مغلق، وسيبدأ الألم في يوم الهجرة. عملت الأجهزة. رفض البرنامج المغادرة. يوجد Open OCPP 1.6J لمنع تلك المحادثة بالضبط.

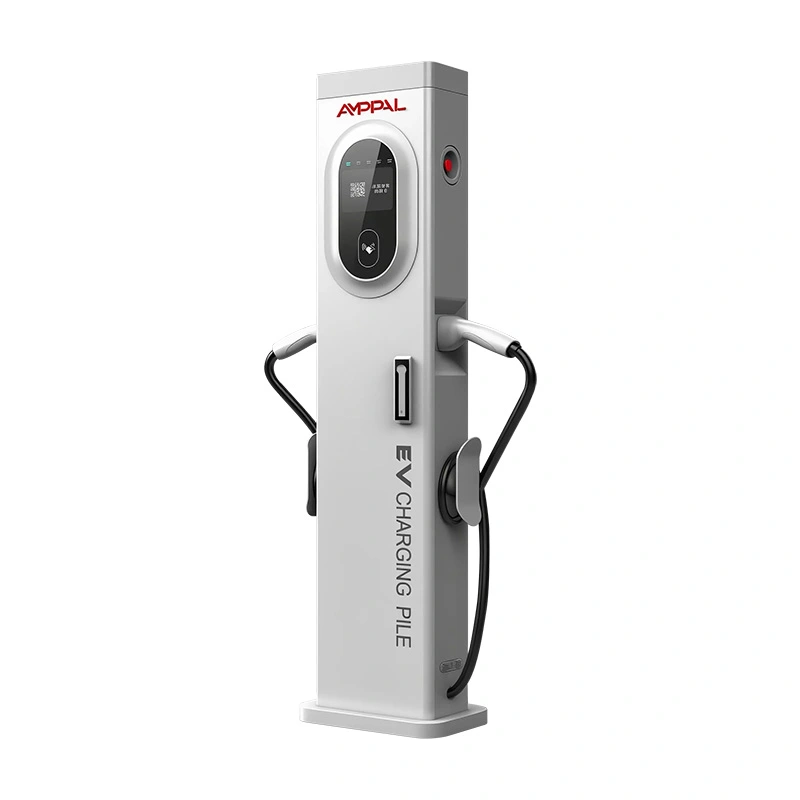

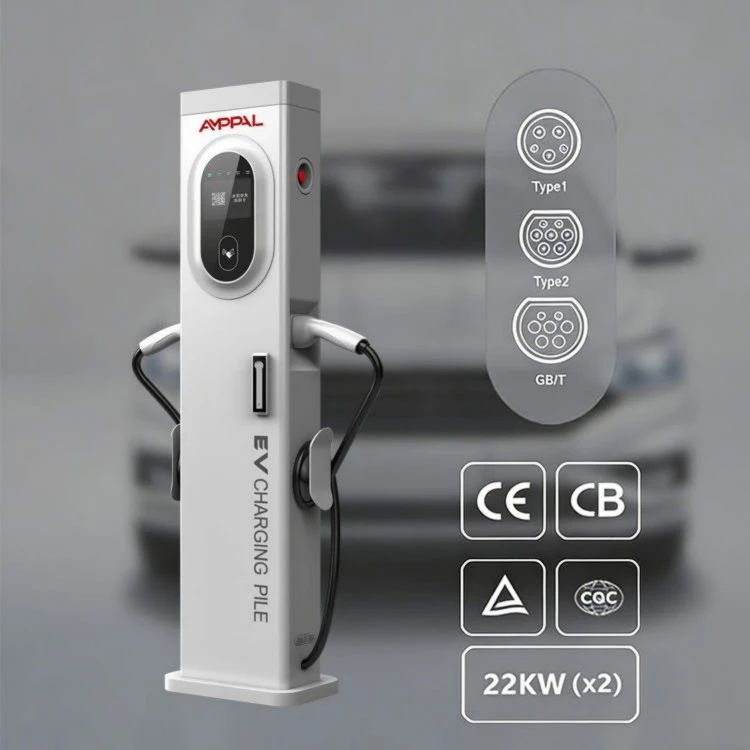

يوفر شاحن AMPPAL Slim Tower AC EV بقوة 22 كيلو واط للعقارات السكنية والتجارية (AF-AC-022-Y-A-0-4-JA-P) 22 كيلو واط من خلال مدفعين من النوع 2 (16A + 16A) من عمود 300 × 150 × 1400 مم مع شاشة تعمل باللمس مقاس 5 بوصات. يوجد تمييزها الحقيقي في البرامج الثابتة: كل معاملة وجلسة وحدث حالة يتحدث بمعيار OCPP 1.6J.

وهذا يعني أن البرج غير مرتبط بسحابتنا أو تطبيقنا أو بوابة أي موزع. يمكنك توجيهه إلى النظام الأساسي الذي تختاره اليوم، ومرة أخرى بعد ثلاث سنوات عندما يظهر نظام أفضل.

تبدو الأنظمة المغلقة سهلة في البداية: التطبيق مصقول، والإعداد عبارة عن رمز QR. تصل الفاتورة لاحقًا، في شكل رسوم خروج، أو أجهزة مُعاد شراؤها، أو بيانات موجودة على خادم لا تتحكم فيه.

22kW Slim Tower AC EV Charger for Residential & Commercial Properties

ستة أسباب للإصرار على OCPP 1.6J

لا يوجد تقييد للمورد: إذا قامت المنصة برفع الرسوم أو توقفت عن الاتصال بالإنترنت، فستظل الأجهزة ملكًا لك وتستمر.

جاهز للتجوال: تقبل شركات التجميع والشبكات الشريكة نفس البروتوكول الذي يتحدث به مكتبك الخلفي بالفعل.

يبقى التحكم في التعرفة معك: يمكنك تحديد الأسعار لكل موصل من خلال النظام الأساسي، وليس من خلال تطبيق مرتبط بالمصنع.

العمليات عن بعد: التشغيل/الإيقاف، والحجوزات، وتحديثات البرامج الثابتة تسير على نفس قناة OCPP مثل بيانات القياس.

سجلات قابلة للتدقيق: يتم تسجيل كل كيلووات ساعة ومعرف المعاملة بتنسيق قياسي يمكن للمحاسبين والمنظمين قراءته.

التدقيق المستقبلي: عندما يصل الشحن الشمسي أو الذكي في وقت لاحق، يمكن لمعظم أنظمة إدارة الطاقة المعتمدة على OCPP قراءة البيانات الحية لهذا البرج.

المناقصة المفتوحة: إذا كان يتعين على شركتك إعادة تقديم عطاء لخدمة الشحن، فمن الأسهل تسليم شبكة البروتوكول المفتوحة وتقييمها وتدقيقها.

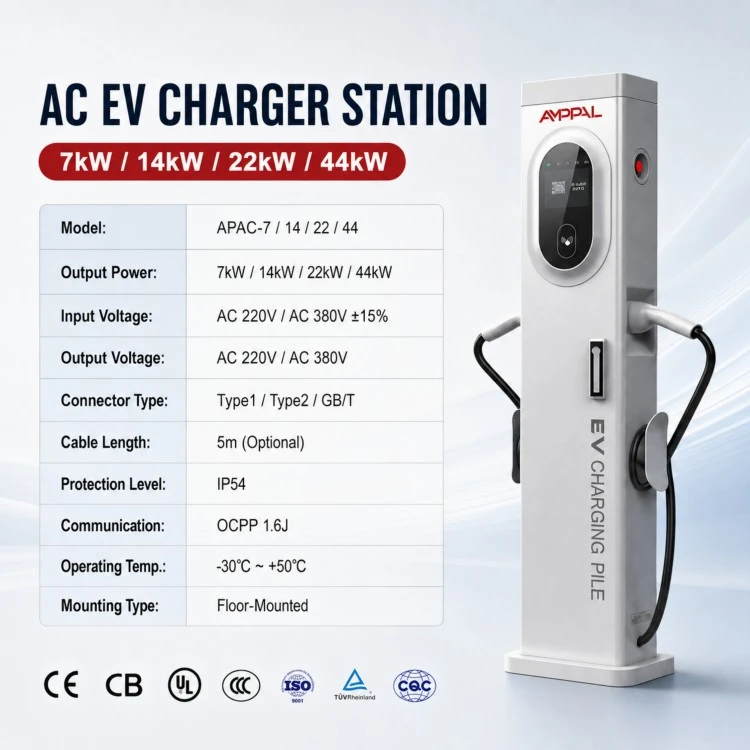

المواصفات الفنية

المعلمة	مواصفة
نموذج	AF-AC-022-Y-A-0-4-JA-P
القوة المقدرة	22 كيلو واط
جهد الإدخال	380 فولت تيار متردد ±15%
التصنيف الحالي	16 أ + 16 أ
أبعاد	300 × 150 × 1400 ملم
واجهة المستخدم	شاشة ملونة تعمل باللمس مقاس 5 بوصات
بروتوكول الشبكة	أوكب 1.6J
تواصل	إيثرنت، 4G، واي فاي
درجة الحماية	IP54
درجة حرارة التشغيل	-20 درجة مئوية إلى +50 درجة مئوية
شهادة	الامتثال لـ CE
ضمان	سنتان

السيناريوهات التي تؤتي فيها حرية المنصة ثمارها

CPOs الذين يقدمون عطاءات لمكتبهم الخلفي كل عامين أو ثلاثة أعوام ويحتاجون إلى أجهزة شحن تنجو من المبادلة.

الأساطيل التي تتصل بخادم OCPP الحالي للشركة الأم بدلاً من تشغيل نظام ثانٍ.

الفنادق ومراكز التسوق التي ترغب في التجول باستخدام العديد من التطبيقات، لا تلتزم بتطبيق مشغل واحد.

مطورو العقارات الذين يقومون بالتثبيت الآن ويبيعون حقوق الشحن لاحقًا؛ يرث المشتري الأجهزة المفتوحة.

المناقصات الحكومية لشحن الشوارع التي تتطلب معايير مفتوحة في المواصفات.

يقوم المشغلون باختبار مجمع جديد على عشرة أبراج قبل الالتزام بالشبكة بأكملها.

22kW Slim Tower AC EV Charger for Residential & Commercial Properties

كيف تتحدث المحطة إلى أي منصة

يبقي البرج قناتين مفتوحتين للمحادثة: Ethernet باعتبارها الرابط الأساسي، بالإضافة إلى 4G وWiFi كقنوات احتياطية. إنه يتصل بالخادم الخاص بك، لذلك ليست هناك حاجة إلى إعادة توجيه المنفذ أو IP العام الثابت من جانبك.

عندما يتم توصيل السيارة، ترسل المحطة إشعارًا بالتمهيد، ثم يتم تحديث الحالة والمعاملة أثناء تشغيل الجلسة. يتعامل OCPP 1.6J مع كل من إدارة نقاط الشحن ومعالجة المعاملات بشكل نظيف لشحن التيار المتردد.

الترحيل هو تغيير في التكوين، وليس تغييرًا في الأجهزة: افتح قائمة المحطة، وأدخل عنوان URL الجديد للخادم وبيانات الاعتماد، ثم أعد التشغيل. يمكن لمهندسينا توجيه موظف تكنولوجيا المعلومات الخاص بك عبر المفتاح في أقل من ساعة، وعادةً ما يكون ذلك عن بُعد.

الجدير بالمعرفة: يحتفظ البرج بالقياس المحلي وسجل الجلسة بغض النظر عن الخادم الذي يتحدث إليه. حتى إذا اختفت المنصة بين عشية وضحاها، فلا يزال لديك سجل الشحن المخزن على الجهاز للتصدير.

الشهادات التي تدعم مطالبة البروتوكول

CE وفقًا لتوجيهات الجهد المنخفض والتوافق الكهرومغناطيسي (EMC)، والتي يتم التحقق منها في كل دفعة إنتاج.

يتم اختبار توافق OCPP 1.6J مقابل خادم مرجعي في مختبرنا قبل مغادرة الوحدات للخط.

اختبار العزل الكهربائي عالي الوعاء بنسبة 100% وفحص الاستمرارية الأرضية في المحطة النهائية.

IEC 60068 التدوير الحراري من -30 درجة مئوية إلى +70 درجة مئوية ورش الملح لمدة 96 ساعة على الوحدات التي تم أخذ عينات منها.

حرق كامل لمدة 48 ساعة بينما تتم مراقبة رابط الاتصالات بحثًا عن الانقطاعات وسلوك إعادة الاتصال.

المكونات المتوافقة مع RoHS/REACH بموجب نظام الجودة ISO 9001:2015؛ يحمل المصنع أيضًا شهادات CCC وTÜV وUL وCB على خطوط الإنتاج الأخرى.

داخل قاعة الجمعية: ثماني خطوات للإنتاج

قطع بالليزر CNC لهيكل العمود، تسامح 0.1 مم.

طي الفرامل بالضغط واللحام لجسم البرج 1400 مم.

لحام روبوت FANUC للوحة القاعدة وأقواس غدة الكابل.

تنظيف السطح وتشطيبه على ثلاث مراحل قبل التجميع.

مجموعة السكك الحديدية DIN: الموصلات، والتجمع الكونغولي من أجل الديمقراطية (RCD)، ووحدة القياس، مع عزم الدوران وفقًا للمواصفات.

حجرة الإلكترونيات: شاشة تعمل باللمس ولوحة اتصالات ولوحة طاقة مُجهزة.

يتم تشغيل وميض البرامج الثابتة وتوافق OCPP مع خادم الاختبار الخاص بنا؛ يتم تخزين سجل الاختبار لكل رقم تسلسلي.

وعاء عالي الجودة، ومراقبة الجودة البصرية، والتعبئة؛ يتم شحن الطلبات القياسية خلال 15-20 يوم عمل.

اختيار محطة جاهزة للمنصة: ثلاث عمليات فحص

تحقق من واحد: هل النظام الأساسي الحالي الخاص بك يهمك بالفعل؟ إذا قمت بتشغيل موقع واحد باستخدام تطبيق خاص ترضيك، فسيكون الشاحن المغلق أرخص، وحرية هذا البرج هي المال الذي لن تستخدمه.

التحقق الثاني: ما هو إصدار البروتوكول الذي يتحدث به مكتبك الخلفي؟ تعمل هذه المحطة على تشغيل OCPP 1.6J، والذي يغطي الغالبية العظمى من احتياجات الشحن بالتيار المتردد؛ إذا كانت خريطة الطريق الخاصة بك تتطلب ميزات OCPP 2.0 مثل التوصيل والشحن ISO 15118، فأخبرنا قبل الطلب حتى نتمكن من تقديم المشورة بشأن النموذج الصحيح.

الاختيار الثالث: من يحمل علاقة التجوال؟ إذا كان أحد المجمعين سيقوم بتوجيه جلساتك، فاطلب منه تفاصيل خادم OCPP الخاص به أولاً؛ يقبل معظمهم نقاط النهاية 1.6J، ويمكن للبرج الانضمام إلى شبكتهم خلال يوم واحد.

ملاحظة أخرى صادقة: البروتوكول المفتوح يحميك من الانغلاق، وليس من الأسلاك السيئة. لا يزال البرج بقدرة 22 كيلوواط يحتاج إلى تغذية مناسبة ثلاثية الطور بقدرة 380 فولت تيار متردد، وقاطع ذو حجم صحيح، وتركيب مؤرض؛ لا توجد برامج ثابتة يمكنها إصلاح محايد فضفاض.

لماذا يشتري المشغلون برج AMPPAL للشبكات المفتوحة

صدق البروتوكول: يتم التحقق من توافق OCPP 1.6J لكل دفعة في مختبرنا، وسنشارك سجل الاختبار.

المساحة العلوية للأجهزة: مقبسان 16 أمبير على تغذية واحدة بقدرة 380 فولت تيار متردد، وشاشة مقاس 5 بوصات، وتصنيف IP54، ونطاق التشغيل من -20 درجة مئوية إلى +50 درجة مئوية.

الشروط: وحدة موك 1 على النماذج القياسية، 15-20 يوم عمل مهلة، ضمان لمدة عامين.

الوصول العالمي: التصدير إلى أكثر من 40 دولة، بما في ذلك وثائق CE وقطع الغيار عبر DHL/FedEx.

عمق تصنيع المعدات الأصلية/تصنيع التصميم الشخصي: قمنا ببناء خطوط التيار المتردد والتيار المباشر للعلامات التجارية في جميع أنحاء الشرق الأوسط وأوروبا وجنوب شرق آسيا منذ عام 2014.

تعبئة وتحميل وتصدير المستندات

اطلب حاوية وستحصل على نفس التعبئة الصادقة في كل مرة: برج واحد لكل كرتونة مكونة من 5 طبقات، وكتل زاوية رغوية، ومجموعة أدوات تثبيت وغدد بالداخل، إجمالي حوالي 45 كجم لكل صندوق.

أربع كرتون إلى منصة نقالة مع واقيات حافة وغطاء يتقلص؛ تحمل الحاوية التي يبلغ طولها 40 قدمًا ما يقرب من 60 برجًا محملة على منصات نقالة أو ما يصل إلى 80 برجًا محملة على الأرض، لذلك يظل الشحن لكل وحدة قابلاً للتنبؤ بعرض أسعارك.

نقتبس FOB Ningbo أو Shanghai (EXW متاح) ونسلم الفاتورة التجارية وقائمة التعبئة وبوليصة الشحن وشهادة المنشأ وإعلان المطابقة CE مع كل شحنة.

نرحب بالحاويات المختلطة: تتشارك الأبراج المساحة مع وحدات التكييف المثبتة على الحائط لدينا.

دعم مبني على ترحيل النظام الأساسي

ضمان لمدة عامين على عيوب التصنيع، تحسب من تاريخ الشحن.

الاستجابة الفنية على مدار 24 ساعة؛ لقد انضم مهندسونا إلى مكالمات ترحيل النظام الأساسي للعملاء في أربع مناطق زمنية.

قطع الغيار عبر DHL/FedEx خلال يومي عمل للعناصر الشائعة.

الصور والمسلسلات RMA: نؤكد الاستبدال أو الإصلاح قبل إرجاع أي شيء.

حزمة وثائق مجانية: دليل اتصال OCPP، ونموذج لتكوين الخادم، ونقطة نهاية اختبارية لفريق تكنولوجيا المعلومات لديك.

تسرد ملاحظات إصدار البرامج الثابتة رسائل OCPP التي تم تغييرها، حتى يتمكن فريق النظام الأساسي الخاص بك من الاختبار قبل بدء التشغيل.

الهجرة والتشغيل: الخطأ مقابل الحق

خطأ: تغيير عنوان URL للخادم أثناء تشغيل الجلسة. على اليمين: قم بالترحيل عندما يكون الموصل خاملاً وأعد تشغيل البرج بعد المفتاح.

خطأ: بافتراض أن شبكة WiFi وحدها كافية لشبكة عامة. على اليمين: قم بتوصيل الرابط الأساسي بشبكة Ethernet واحتفظ بشبكة 4G كبديل.

خطأ: ترك بيانات الاعتماد الافتراضية في قائمة المحطة. على اليمين: قم بتعيين كلمة مرور قوية في اليوم الأول؛ اتصال OCPP آمن فقط مثل بيانات اعتماد الجهاز.

خطأ: اختبار منصة واحدة وافتراض أن الباقي يتصرف بنفس الطريقة. على اليمين: قم بتشغيل نسخة تجريبية مدتها 24 ساعة على الخادم الجديد ببرج واحد قبل تبديل الأسطول.

خطأ: تجاهل مزامنة الساعة. على اليمين: احتفظ بتمكين NTP، لأن سجلات المعاملات ذات الطوابع الزمنية المنحرفة تتسبب في حدوث نزاعات بشأن الفواتير لاحقًا.

خطأ: التعامل مع تحديثات البرامج الثابتة على أنها اختيارية. على اليمين: قم بجدولة التحديثات على الموصلات الخاملة، لأن الإصلاحات غالبًا ما تستهدف تقارير مشغلي حقول حالات الحافة بالضبط.

المشغلين بكلماتهم الخاصة

قام أحد مشغلي نقاط الشحن في كرواتيا بنقل 30 برجًا من منصة إلى أخرى في عطلة نهاية أسبوع واحدة. قال المسؤول الفني الخاص بهم إن التبديل كان عبارة عن تغيير عنوان URL لكل وحدة، وكان التأخير الوحيد هو DNS الخاص بهم. يقومون الآن بتجربة مجمع جديد على خمسة أبراج قبل أي تجديد للعقد.

قامت شركة لوجستية ماليزية بربط الأبراج بخادم OCPP الحالي للمجموعة بدلاً من تشغيل مكتب خلفي ثانٍ. شكوى مدير تكنولوجيا المعلومات لديهم: تعرض الشاشة مقاس 5 بوصات اللغة الإنجليزية فقط، لذلك يحتاج السائقون أحيانًا إلى تطبيق الهاتف المحمول للحصول على التعليمات باللغة الماليزية.

يستخدم مشغل تركي، وهو جزء من شراكة قمنا بتوريدها منذ عام 2022، الأبراج لشحن الرصيف في إسطنبول. أنقذهم احتياطي 4G مرتين أثناء قطع الألياف المحلية؛ حافظت الجلسات على إصدار الفواتير بشكل صحيح لأن المحطة وضعت السجلات في قائمة الانتظار وحمّلتها عند عودة الرابط.

ما يتكرر عبر هذه التقارير: لا أحد يخصص ميزانية لتغيير البروتوكول، والأبراج التي تنجو بهدوء هي تلك التي لم يضطر أحد إلى لمسها.
