شاحن EV سريع متكامل للخدمة الشاقة بقدرة 180 كيلووات للأساطيل التجارية

ما هي هذه الخزانة بقدرة 180 كيلووات، ولماذا تقرر شركة O&M تكلفتها مدى الحياة

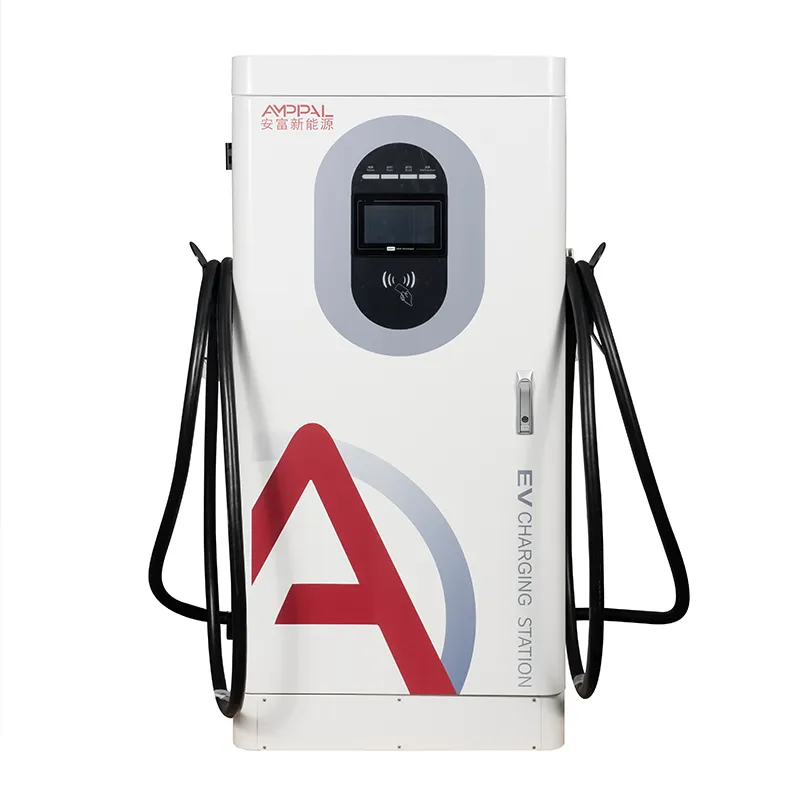

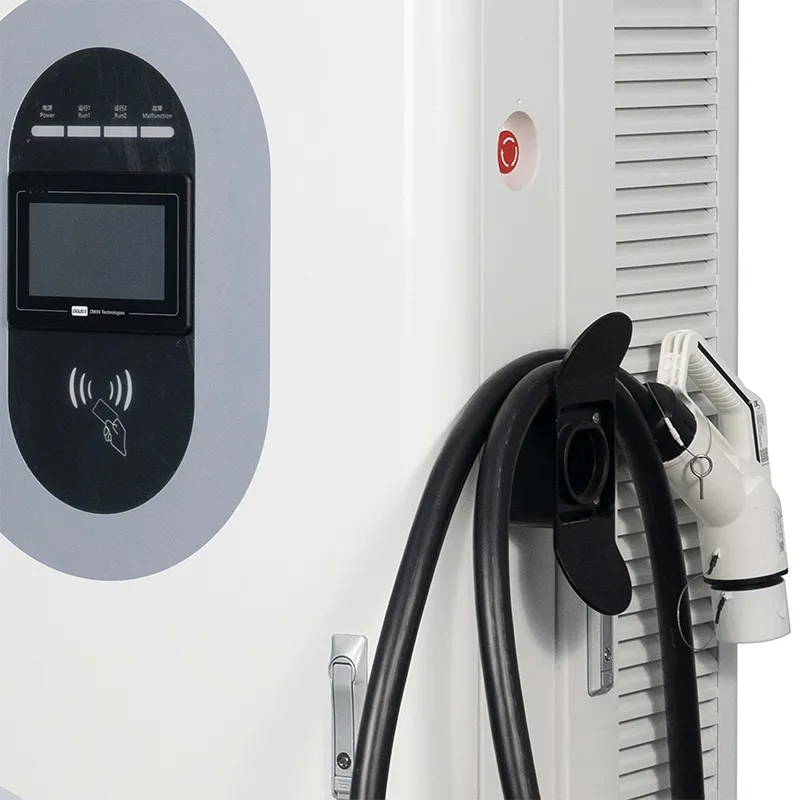

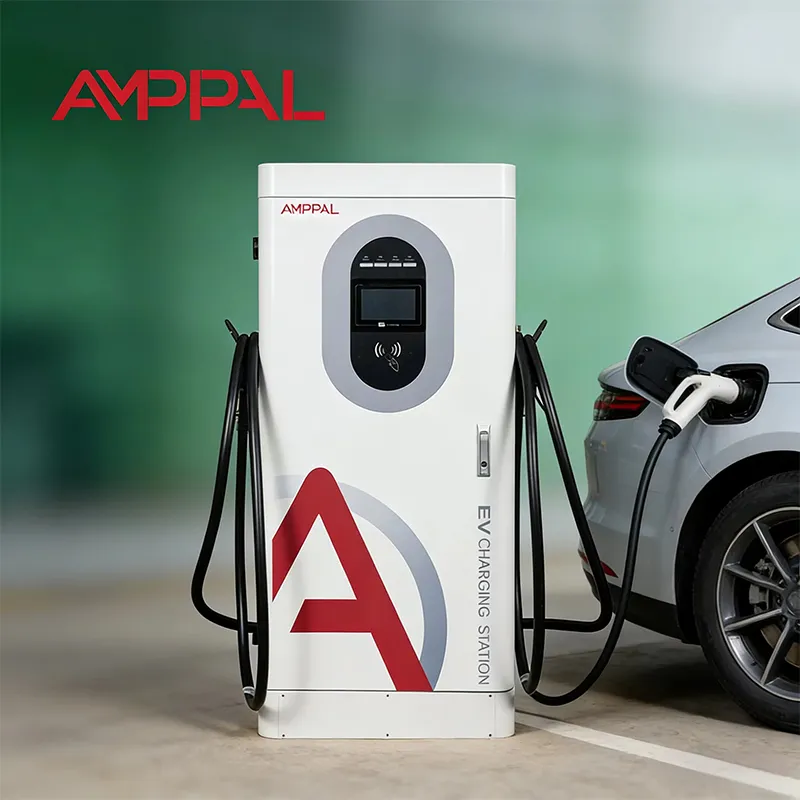

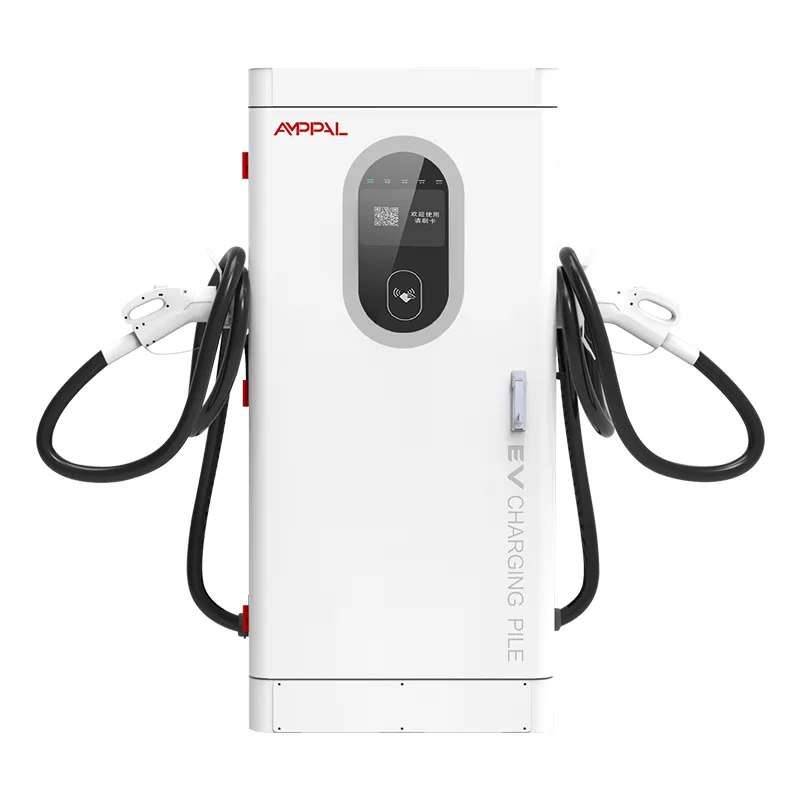

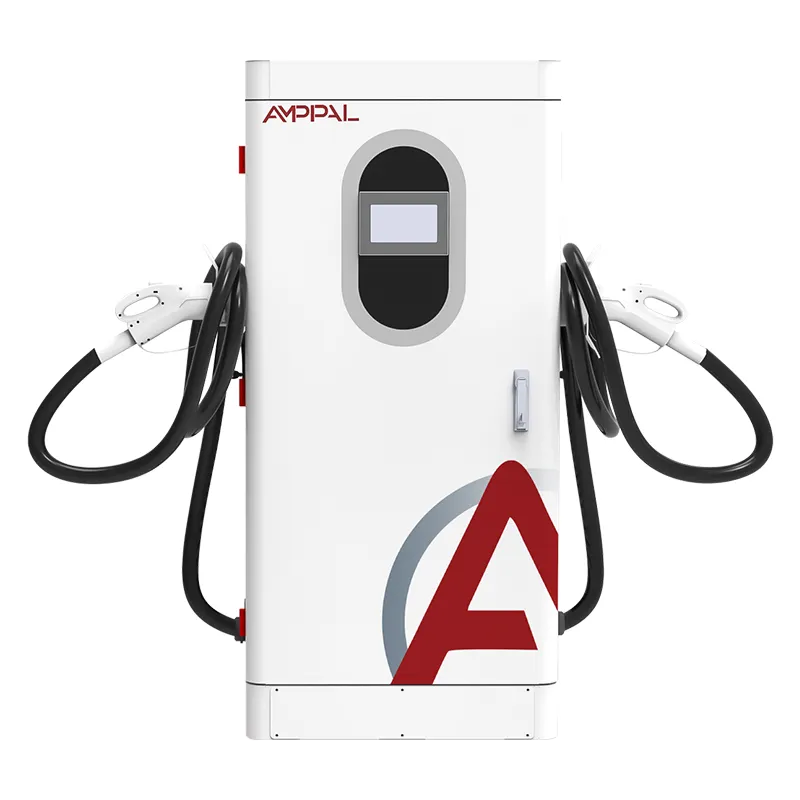

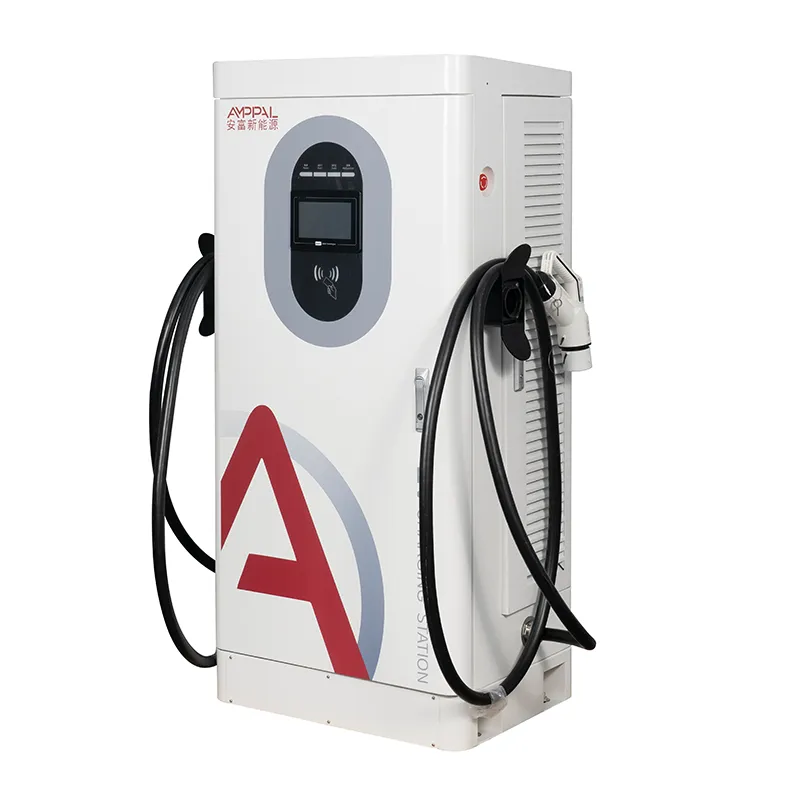

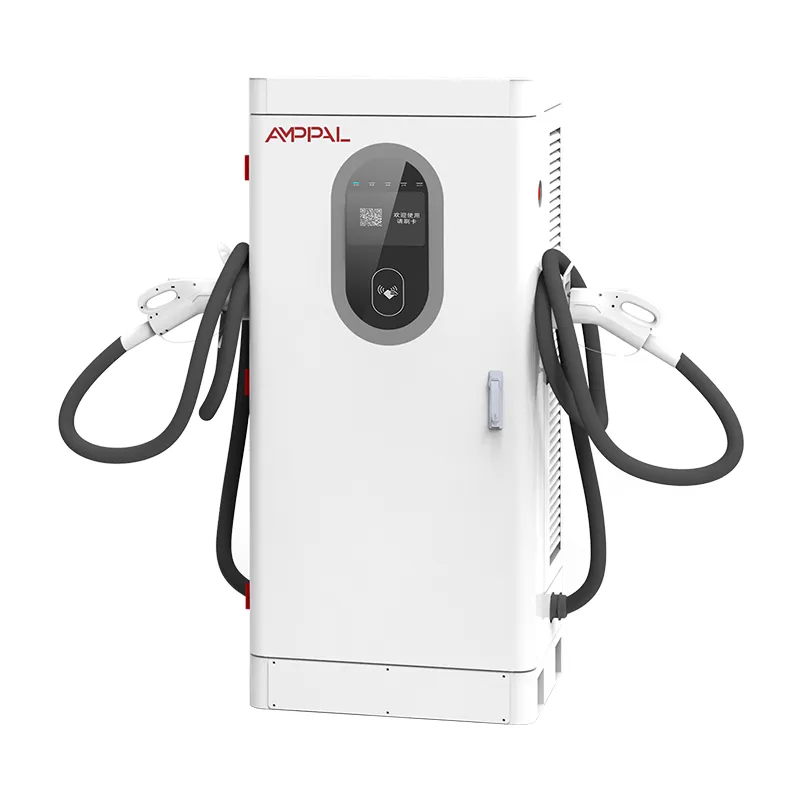

عادةً ما يكون الشاحن السريع بقدرة 180 كيلو واط هو أغلى جهاز في موقع صغير وأقله إشرافًا. إن AF-DC-180-Y-B-O-4-H عبارة عن خزانة متكاملة مثبتة على الأرض: وحدات طاقة، ووحدة تحكم، وشاشة تعمل باللمس مقاس 7 بوصات، وقارئ RFID، ومحطة بطاقة، ومدفعي شحن داخل هيكل واحد مقاس 1620 × 750 × 560 مم. قم بتثبيته على لوحة، وقم بتغذيته بتيار متردد 380 فولت، وسيعمل دون أن يشاهده أحد.

ربما يكون سعر الشراء ثلث تكلفة هذه الآلة على مدى ثماني سنوات. والباقي عبارة عن خسائر ووقت توقف عن العمل وزيارات الخدمة، ولهذا السبب ينفق هذا النموذج ميزانيته الهندسية على اكتشاف الأخطاء والاسترداد عن بُعد. ثلاث عشرة وظيفة للسلامة، وتقارير إنذار OCPP، ونموذج خدمة مصمم في الوقت المناسب للإصلاح. عادة ما يكون المشترون هم مشغلو الأساطيل وأصحاب المواقع دون وجود مهندس في كشوف المرتبات، لذلك يجب على الماكينة أن تشرح مشاكلها الخاصة.

وظائف السلامة الثلاثة عشر، والفشل الذي تكتشفه كل واحدة منها

يتم تعيين كل حماية إلى وضع فشل محدد، ولا يتم تثبيتها كمربع اختيار. بالترتيب سيحدث خطأ في الجهاز:

تقوم مراقبة العزل بمراقبة جانب التيار المستمر بحثًا عن تسرب بطيء إلى الأرض، وهو الخلل الكلاسيكي في تقادم الكابل. إنه ينذر عند عتبة محددة بدلاً من الانتظار لفترة قصيرة صعبة.

تعمل الحماية العكسية للقطبية على منع الإخراج إذا التقى المسدس بدبابيس معكوسة، مما يحمي إلكترونيات السيارة من الاتصال المهمل.

تتسبب عمليات الحماية من الصواعق في إحداث طفرات في كل من مدخلات التيار المتردد ومخرجات التيار المستمر، وهي مشكلة حقيقية في الفوط الريفية المكشوفة.

يؤدي الجهد الزائد للتيار المتردد والجهد المنخفض وفقدان الطور إلى قطع الوحدة خارج 380 فولت ± 15%، لذلك لا يصل انقطاع التيار الكهربائي وتضخم الشبكة إلى وحدات الطاقة أبدًا.

إن التيار الزائد للتيار المستمر، والدائرة القصيرة، والجهد الزائد للإخراج هي ثلاث رحلات منفصلة، ​​لأن المسدس التالف، والوحدة النمطية الفاشلة، والمركبة التي تسيء التصرف، يحتاج كل منها إلى رد فعل مختلف.

إغلاق درجة الحرارة الزائدة، ومراقبة درجة حرارة البندقية، واكتشاف التسرب المتبقي، وإيقاف الطوارئ والعلبة المغلقة تكمل الطبقة الحرارية والسلامة البشرية.

المواصفات الفنية

المواقع التي تحظى فيها الخزانة بقدرة 180 كيلو وات بمكانتها

المستودعات الليلية غير المراقبة حيث يحدث عطل في الساعة 2 صباحًا يعني موت الأسطول في الساعة 6 صباحًا.

يتم إغلاق الكثير من متاجر التجزئة والمطاعم ليلاً ولكنها لا تزال بحاجة إلى الآلات للبقاء على الإنترنت.

المواقع الريفية أو الممرات حيث تكلف زيارة الخدمة الواحدة يومًا كاملاً من السفر.

تقوم الأساطيل التجارية الصغيرة بتشغيل شاحنات التوصيل وفقًا لجدول يومي ضيق.

أسواق ذات شبكات دعم محلية رفيعة، حيث يكون الحل عن بعد هو الخيار السريع الوحيد.

من الخطأ إلى الإصلاح: سير عمل التشخيص عن بعد

عندما تتعطل الحماية، تقوم الخزانة بكتابة سجل الأخطاء مع الطابع الزمني والرقم التسلسلي للوحدة والقيم المقاسة، ثم تدفعه إلى النظام الأساسي الخاص بك عبر OCPP 1.6j. ترى رمز الخطأ على لوحة القيادة - إنذار العزل، ارتفاع درجة حرارة الموصل، تراجع الشبكة - قبل وصول السائق التالي.

اثنان من كل ثلاثة إنذارات نراها في الميدان تكون ذاتية الشفاء أو كاذبة: موصل مغبر يبلغ عن ارتفاع درجة الحرارة مرة واحدة، وتراجع الشبكة ينخفض ​​الجهد الكهربائي لمدة ثانيتين. وبالتالي فإن سير العمل هو: قراءة الكود، والتحقق من قيم الجهد المباشر ودرجة الحرارة في البوابة، ثم الاختيار بين إعادة التعيين عن بعد وزيارة الموقع.

إذا أدت عملية إعادة التعيين عن بعد إلى مسح الحدث، فسيظل مسجلاً في سجلات الضمان والتأمين. إذا لم يكن الأمر كذلك، فإن الكود يخبر الفني بالدرج الذي يجب فتحه؛ معظم الإصلاحات الميكانيكية عبارة عن تبديل موصل أو استبدال وحدة، وكلاهما يمكن تنفيذه باستخدام مفتاح ربط مقاس 13 مم ووحدة احتياطية.

يتم تصنيف خطورة الإنذار في النظام الأساسي: يتم تسجيل الأحداث المعلوماتية بهدوء، بينما تؤدي إنذارات العزل ودرجة حرارة البندقية الزائدة إلى إرسال رسالة نصية قصيرة أو بريد إلكتروني إلى المهندس المناوب. وبهذه الطريقة، تحصل مشكلة المناوبة الليلية على قرار صباحي بدلاً من اكتشاف بعد الظهر.

الشهادات الموجودة في الملف والاختبارات التي تليها

شهادات CE وCB وTÜV وUL وCCC لهذا الطراز متاحة كنسخ عند الطلب.

توجد وظائف السلامة الـ 13 ضمن التوافق مع EN IEC 61851-1:2019 و61851-23:2014.

تعمل كل دفعة على احتراق لمدة 48 ساعة عند درجة حرارة محيطة تبلغ 40 درجة مئوية مع تسجيل المخرجات والكفاءة والاتصالات.

تمر خزانة العينات من كل دفعة عبر غرفة رش الملح لمدة 96 ساعة.

يتم اختبار وظائف كل رحلة حماية في المصنع، وليس فقط توثيقها.

يتم تكرار فحوصات استمرارية التأريض (hipot) عالية الإمكانات على الوحدات النهائية، ويتم إرفاق النتائج بالسجل التسلسلي.

داخل البناء: ثماني خطوات من الصفائح المعدنية إلى الصندوق

التثقيب والثني والقطع بالليزر للعلبة باستخدام الحاسب الآلي، ثم اللحام والطلاء بالمسحوق.

تدخل عينة الدفعة إلى غرفة رش الملح لمدة 96 ساعة بينما يستمر الإنتاج.

يتم إنشاء مراحل إدخال التيار المتردد ووحدات طاقة التيار المستمر على خطوط منفصلة ولا يتم خلطها أبدًا.

التفتيش الوارد على وحدات SiC والموصلات ولوحات RFID ومحطة البطاقة.

يتم توصيل الأسلاك بأطراف يتم التحكم فيها بعزم الدوران وتمرير مراقبة الجودة المرئية على كل مفصل.

احتراق لمدة 48 ساعة عند 40 درجة مئوية لإخراج التسجيل والكفاءة واستقرار الاتصالات.

اختبار الوظيفة لكل رحلة حماية، بما في ذلك إنذار العزل القسري.

التعبئة والتغليف والتحزيم وتقرير الصور قبل الشحن بالأرقام التسلسلية.

دليل المقاسات: عندما لا تكون هذه الخزانة بقدرة 180 كيلو وات مناسبة لك

إذا كان موقعك يخدم فقط سيارات بقوة 400 فولت في جلسات مدتها 30 دقيقة، فإن 180 كيلو واط تعد أكثر مما تبرره حركة المرور؛ تقوم وحدة بقدرة 120 كيلووات بنفقات رأسمالية أقل بمسح نفس قائمة الانتظار. وإذا كنت بحاجة إلى عمليات شحن أقل من 30 دقيقة لشاحنات 800 فولت، فهذا هو الاختيار الخاطئ أيضًا - فعبء العمل هذا يحتاج إلى تبريد سائل.

يناسب AF-DC-180-Y-B-O-4-H المواقع التي يتوفر بها محول بقدرة 160-250 كيلو فولت أمبير واقتصاديات مدفوعة بوقت التشغيل بدلاً من الطاقة الرئيسية. إذا كان التوافق مع الشبكة أو طرق الدفع هو مصدر قلقك الرئيسي، فإن موديلاتنا بقدرة 80 كيلو وات و60 كيلو وات تشترك في نفس منصة الخزانة.

قم بشراء الآلة التي يمكن لمحولك أن يغذيها بالفعل. إن وحدة بقدرة 180 كيلووات على شبكة ضعيفة لا توفر أبدًا أكثر من 100 كيلووات هي شارة وليست عملاً تجاريًا.

لماذا يطلب المشغلون مباشرة من المصنع؟

قبول الطلبات التجريبية من وحدة واحدة للأسواق الجديدة؛ تسعير الحاويات لأكثر من 10 وحدات.

إجازة بناء المخزون خلال 15-20 يوم عمل؛ تضيف متغيرات OEM حوالي 7-10 أيام.

تذهب مطالبات الضمان إلى الشركة المصنعة، وليس من خلال سلسلة الموزعين.

يتم الاتفاق على أسعار الوحدات الاحتياطية عند الشراء، لذا فإن تكاليف الإصلاح تكون معروفة مسبقًا.

دعم عن بعد باللغة الإنجليزية مع إمكانية الوصول إلى منصة OCPP الخاصة بك أثناء التشغيل.

وثائق التعبئة والتحميل والشحن

يتم شحن الخزانة بشكل مستقيم في صندوق من الخشب الرقائقي يبلغ حجمه حوالي 1720 × 850 × 660 مم، مع كتل زاوية رغوية وحقيبة رطوبة. يتيح رفع العيون على الإطار للرافعة الشوكية أو الرافعة تحريك الوحدة بأكملها دون إمالتها.

يتم حساب خطط التحميل من أبعاد الصندوق لكل طلب؛ أربع خزانات لكل حاوية بطول 40 قدمًا هي خطة قياسية نموذجية، مثبتة على قضبان الربط.

قائمة تعبئة الصادرات والفاتورة التجارية والشهادات المصاحبة للشحنة؛ يتم إرسال نسخ الشهادة الأصلية بشكل منفصل.

ما بعد البيع: MTTR ومجموعات الغيار ومدة السنتين

يغطي الضمان القياسي لمدة عامين وحدات الطاقة، ووحدة التحكم، وواجهة HMI، والموصلات، وطرف البطاقة؛ يتم تغطية المواد الاستهلاكية مثل الكابلات ضد عيوب التصنيع.

قطع الغيار الموصى بها للموقع غير المراقب: وحدة طاقة واحدة ولوحة تحكم واحدة لكل أربع خزانات، يتم شحنها مع الطلب.

أوقات الحل النموذجية: إعادة التعيين عن بعد حوالي 15 دقيقة، وتبديل الموصل حوالي 30، واستبدال الوحدة حوالي 45.

يمكن للفنيين الانضمام إلى جلسة OCPP المباشرة مع النظام الأساسي الخاص بك أثناء التشخيص.

يتم دفع تحديثات البرامج الثابتة عبر الشبكة، لذلك تصل الإصلاحات دون زيارة.

يعد الفحص الوقائي نصف السنوي - المرشحات، وإعادة فحص عزم الدوران، وتآكل الموصل - جزءًا من خطة الصيانة الموصى بها.

التثبيت والصيانة: الخطأ مقابل الصواب

خطأ: وضع الخزانة على أرض عارية. على اليمين: وسادة خرسانية بقطر 150 ملم، ومسامير تثبيت، وصرف مائل بعيدًا عن الباب.

خطأ: دفن كابلات الطاقة والاتصالات مفكوكة. على اليمين: قنوات منفصلة بحبل سحب لاستبدالها لاحقًا.

خطأ: تجاهل فحص فلتر الهواء ربع السنوي. على اليمين: تنظيف أو تبديل المرشحات قبل الموسم الحار، وليس بعد الرحلة.

خطأ: التعامل مع إنذار العزل كتحذير بسيط. على اليمين: عزل البندقية وتسجيل القراءة والتحقق من رطوبة الموصل أولاً.

خطأ: تبديل الوحدة النمطية أثناء تشغيل الخزانة. على اليمين: قم بالإغلاق، وقم بتأكيد مؤشر LED في وضع الاستعداد، ثم قم بإدخال القطعة الاحتياطية.

ثلاثة مشغلين يتحدثون عن إبقاء وحدات 180 كيلووات على الإنترنت

يدير أحد مشغلي الخدمات اللوجستية في دولة الإمارات العربية المتحدة أربع وحدات في مستودع صحراوي غير مراقب. كان الغبار هو العدو الحقيقي: ظهرت أجهزة إنذار العزل مرتين شهريًا في الصيف، وتمت إعادة ضبط معظمها عن بُعد قبل نوبة العمل السادسة صباحًا. شكواه صادقة - شاشة اللمس تتوهج تحت أشعة الشمس المباشرة، لذلك يصعب قراءة مؤشر واجهة المستخدم (HMI) عند الظهر.

شهدت سلسلة محطات الوقود في كازاخستان إنذارات بفقدان الطور كل بضعة أسابيع خلال فصل الشتاء. انخفضت الشبكة المحلية لفترة وجيزة، وسجلت الخزانة ذلك، وجعل اتجاه لوحة القيادة خطأ مشغل الشبكة مرئيًا في غضون أسبوع. لم تكن هناك حاجة لزيارة الموقع.

كان لدى مركز تجاري للبيع بالتجزئة في المكسيك إنذارات لدرجة حرارة الموصل في أيام 40 درجة مئوية. تم حل المشكلة من خلال تنظيف نقاط الاتصال وتبديل مسدس واحد؛ وصلت البندقية الاحتياطية مع الطلب الأصلي، لذلك استغرق الإصلاح ساعة واحدة.

الأسئلة الشائعة: تشغيل موقع غير مراقب بقدرة 180 كيلووات

س: ماذا يحدث عندما تنطلق الوحدة في الساعة 2 صباحًا؟

ج: يتم تسجيل الخطأ وإرساله إلى النظام الأساسي الخاص بك عبر OCPP؛ تؤدي إعادة التعيين عن بعد من البوابة إلى استعادة معظم الأحداث.

س: كيف يمكنني قراءة رمز الخطأ؟

ج: في سجل أحداث الشاشة مقاس 7 بوصات أو في النظام الأساسي الخاص بك؛ يتم تعيين كل رمز إلى قسم من دليل الخدمة، وتظهر القيم المباشرة بجوار الرمز.

س: ما هو MTTR الذي يجب أن أخطط له؟

ج: حوالي 15 دقيقة لإعادة التعيين عن بعد و45 دقيقة لتبديل الوحدة في الموقع.

س: هل تحتاج أجهزة إنذار العزل دائمًا إلى فني؟

ج: لا. تحقق من رطوبة الموصل والأوساخ أولاً؛ أكثر وضوحًا بعد التنظيف وإعادة الضبط. فقط الإنذارات المستمرة أو المتكررة هي التي تحتاج إلى زيارة.

س: هل يمكن لشخص واحد استبدال وحدة الطاقة؟

ج: نعم. تنزلق الوحدة النمطية على شكل درج للخارج بعد إيقاف التشغيل؛ يغطي الدليل ذلك في حوالي صفحتين.

س: ما هي قطع الغيار التي يجب أن أحتفظ بها؟

ج: وحدة طاقة واحدة ولوحة تحكم واحدة لكل أربع خزانات هي توصيتنا المعتادة.

س: هل يغطي الضمان أضرار الصواعق؟

ج: يتم فحص الأحداث المفاجئة كل حالة على حدة؛ إن مانعات الصواعق القابلة للاستبدال هي أجزاء ميدانية قياسية.

س: هل يمكن أن يستمر شحن 180 كيلو وات بدون الإنترنت؟

ج: نعم. يستمر الشحن في وضع عدم الاتصال ويتم تخزين المعاملات ودفعها عند عودة الارتباط.
