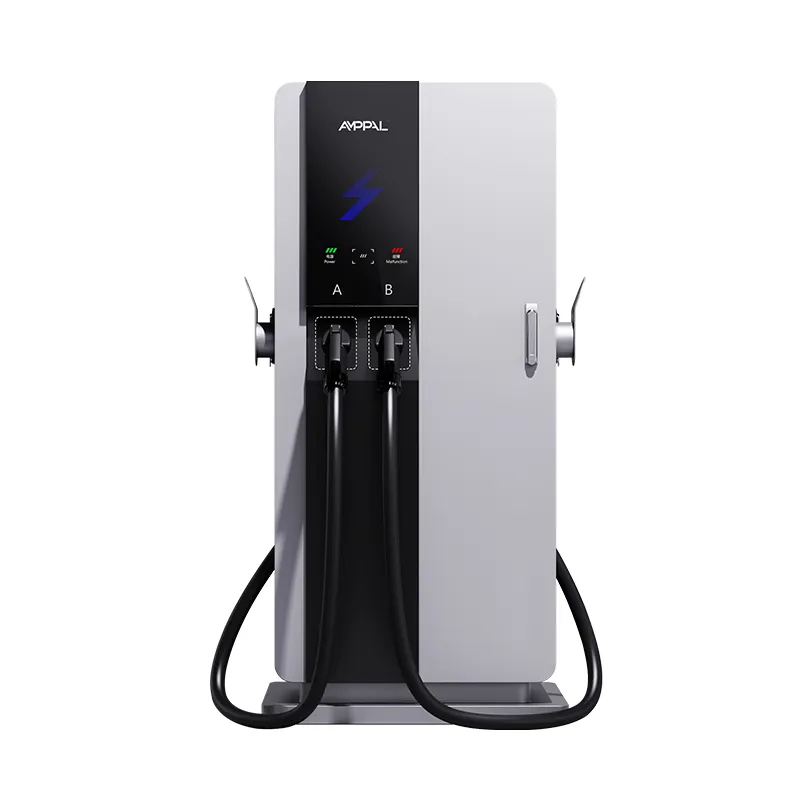

شاحن DC EV ذكي متكامل بقدرة 60 كيلو واط لشحن الأسطول

750 × 550 ملم: قصة البصمة وراء الشاحن المدمج بقدرة 60 كيلووات

تم تصميم معظم أجهزة الشحن السريعة للأراضي المفتوحة؛ تم تصميم هذا للمساحة المتبقية على حافة موقف السيارات. إن AF-DC-60-Y-B-O-3/4/5-H عبارة عن وحدة مدمجة بقدرة 60 كيلو وات تعمل بالتيار المستمر ويبلغ ارتفاعها 1700 ملم على قاعدة مقاس 750 × 550 ملم - أي حوالي ثلث مساحة الأرضية للخزانة التقليدية. يحدد هذا الاختلاف ما إذا كان الموقع يمكنه استضافة الشحن السريع على الإطلاق، لأن الأرض هي العنصر الذي لا يضعه أحد في الميزانية.

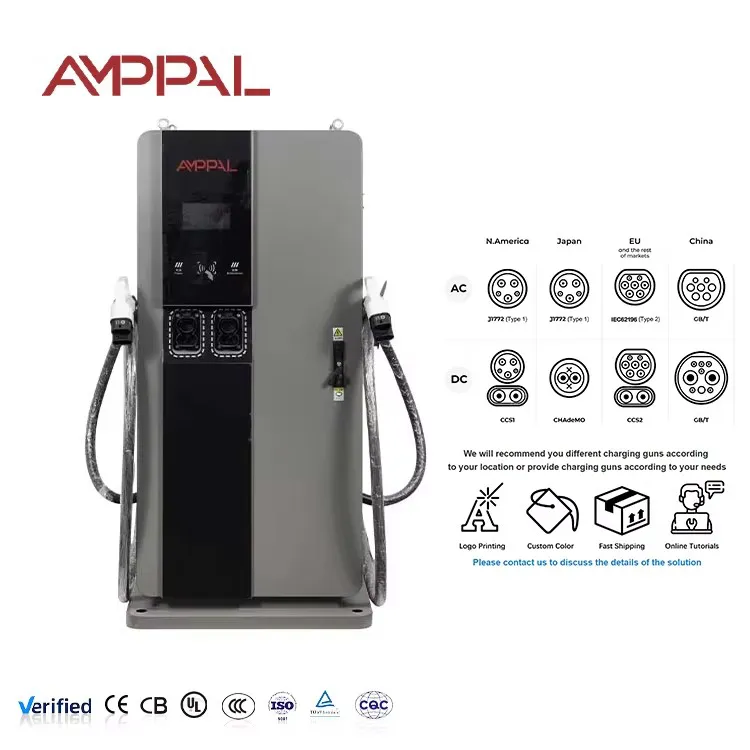

يتم تركيبه على قاعدة خرسانية مسلحة صغيرة مما يجعل العمل المدني عمل يوم واحد بدلاً من مشروع مدته أسبوع واحد. تتعامل شاشة اللمس مقاس 7 بوصات مع HMI، وتدعم العلبة CCS1، وCCS2، وCHAdeMO، وGB/T، وNACS، لذلك يخدم طراز واحد معظم أسواق الاستيراد.

الأجسام النحيفة لها تكلفة أيضًا: هناك مساحة أقل للمكونات كبيرة الحجم، ولهذا السبب تم تصميم الفئة 3 بقوة 60 كيلووات بدلاً من الجزء العلوي من نطاق الطاقة.

ما تكسبه عندما ينكمش مجلس الوزراء

قاعدة بمساحة 0.41 مترًا مربعًا: 750 × 550 مم يمكن تركيبها بجانب باب متجر أو جزيرة مضخة أو موقف سيارات ضيق.

لوح أصغر وخرسانة أقل: تحل البطانة المقواة القياسية الواردة في الدليل محل قاعدة المعدات الكاملة.

ارتفاع 1700 ملم يجعل شاشة اللمس والموصل في متناول معظم السائقين بشكل مريح.

لوحة واحدة لكل وحدة تعني أنه يمكنك إضافة الأكشاك واحدًا تلو الآخر مع نمو الطلب، دون إعادة الأعمال المدنية.

يترك الجسم النحيف مساحة في نفس الخليج لإدارة الكابلات والحواجز ومسار الانتظار.

يتحمل مدخلات AC380V ± 15% الشبكات الريفية حيث يكون انخفاض الجهد والانجراف أمرًا شائعًا.

المواصفات الفنية

مواصفات المصنع لـ AF-DC-60-Y-B-O-3/4/5-H تمامًا كما تم شحنها.

الأماكن الضيقة التي تناسب فيها هذه الوحدة بقدرة 60 كيلو وات والوحدات كاملة الحجم لا تناسبها

واجهات المتاجر الصغيرة: تقع الوحدة بجانب الباب، ويمكن رؤيتها من الحوض، دون تناول أي مكان لوقوف السيارات.

مواقف سيارات صغيرة أقل من 20 موقفًا: وحدة واحدة أو وحدتان تغطي الطلب على تغذية 380 فولت موجودة دون ترقية المحولات.

زوايا محطة الوقود: يقع البرج النحيف بين جزيرة المضخة والسياج الحدودي.

مساحات جانبية للفندق: وحدة واحدة تخدم ضيوف المبيت وزوار النهار من نفس المنصة.

ورش العمل والمستودعات الصغيرة: يقوم برج بقدرة 60 كيلووات بشحن الأسطول بين المهام، في الداخل أو تحت مظلة.

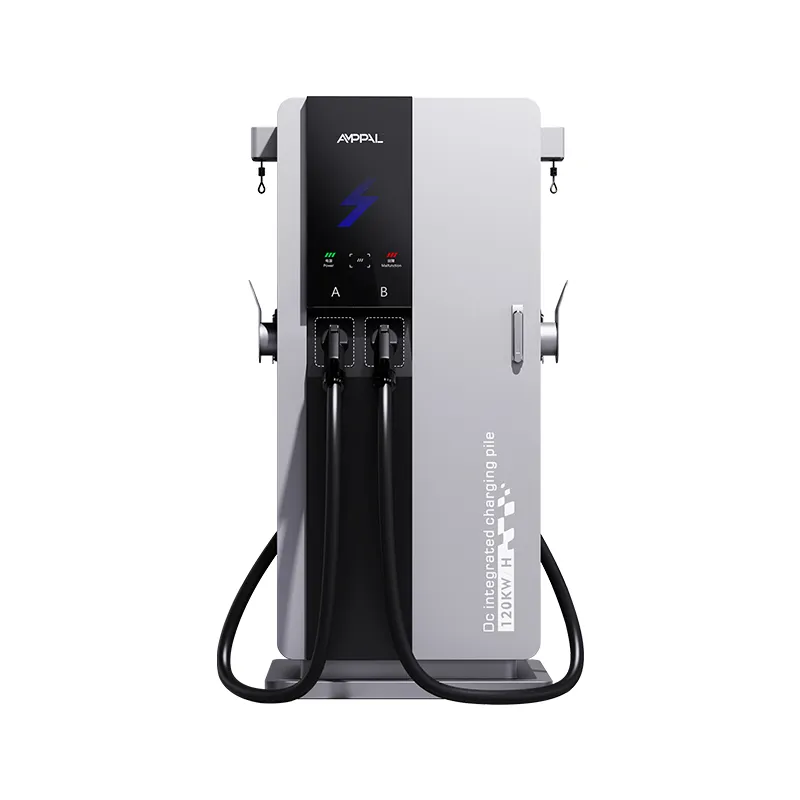

كيف تتدفق 60 كيلوواط عبر برج طوله 1.7 متر

تدخل الطاقة عند تيار متردد 380 فولت ثلاثي الطور، ويتم تصحيحها وتحويلها إلى 200-1000 فولت تيار مستمر، وتخرج من خلال أي موصل تتوقعه السيارة. يضع تصميم البرج وحدات الطاقة منخفضة، ووحدة التحكم في منتصف الارتفاع، وشاشة تعمل باللمس مقاس 7 بوصات على مستوى العين، مما يبقي مركز الجاذبية منخفضًا والواجهة مريحة.

يتم التبريد عن طريق الهواء القسري من خلال المآخذ الجانبية. يمنح ارتفاع البرج تدفق الهواء مسارًا رأسيًا طويلًا يسحب الحرارة بعيدًا عن الوحدات، وترتفع المراوح مع الحمل، بحيث تظل فترات الخمول هادئة. في موقع صغير أمام متجر، يعد هذا أمرًا مهمًا أكثر مما يبدو، لأن السائقين والموظفين يقضون الجلسة بأكملها على بعد أمتار قليلة من الوحدة.

يتم تشغيل تقارير OCPP 1.6/2.0 والتشخيصات عن بُعد وتحديثات البرامج الثابتة عبر شبكة Ethernet أو WiFi أو 4G - وهو نفس التكامل الخلفي الذي تتمتع به وحداتنا الأكبر حجمًا. إن ما يتغير مع الجسم المدمج هو أمر مادي بحت: مساحة أقل من الأرض، وخرسانة أقل، واضطراب أقل في الموقع.

فحوصات الجودة على الخزانة التي لا يوجد بها مجال للتنازل

الموافقة على نوع CE وTUV على الوحدة الكاملة؛ تتوفر تقارير UL وCB لملفات التصدير.

رش الملح على العلبة لمدة 96 ساعة، وهو أمر مهم لأن الوحدات المدمجة غالبًا ما تكون أقرب إلى جانب الطريق.

تم اختبار الاهتزاز على تركيب الوحدة، لذلك لا يؤدي التسليم والتعامل مع الموقع القاسي إلى إرخاء الوصلات الداخلية.

حرق كامل لمدة 48 ساعة مع وجود سجلات مرتبطة بالرقم التسلسلي.

تم التحقق من سهولة قراءة شاشة اللمس في ضوء الشمس المباشر وباستخدام القفازات.

تم تصنيف الوحدات من -30 درجة مئوية إلى +55 درجة مئوية؛ تم تحديد الوحدة الكاملة من -25 درجة مئوية إلى +50 درجة مئوية.

تجميع سلسلة 3 المدمجة على خط DC

الخطوة 1. العلبة الرفيعة مقطوعة بالليزر من الفولاذ وملحومة بالروبوت على خطوط FANUC.

الخطوة 2. تقوم مكابح الضغط TRUMPF بطي الجسم؛ متابعة مسحوق الطلاء والمعالجة.

الخطوة 3. يتم تركيب اللوحة الأساسية ورف الوحدة وعُقد الكابلات على خط التيار المستمر.

الخطوة 4. يتم توصيل قسم الإدخال 380 فولت والحماية من زيادة التيار مع التحكم في عزم الدوران.

الخطوة 5. يتم تركيب وحدات المقوم، ثم واجهة HMI مقاس 7 بوصة ووحدة التحكم في المحطة.

الخطوة 6. يتم اختبار الحمل على كل وحدة بقدرة 60 كيلووات مع تسجيل الكفاءة لكل وحدة.

الخطوة 7. جلسات حرق مدتها 48 ساعة بأحمال مختلفة.

الخطوة 8. التفتيش النهائي والصناديق. قام المصنع بشحن أكثر من مليون وحدة حتى عام 2024.

هل الوحدة المدمجة بقدرة 60 كيلو وات مناسبة لمجموعتك؟ اقرأ هذا أولاً

اختر السلسلة 3 عندما يكون الموقع ضيقًا فعليًا أو عندما تريد أن تبدأ صغيرًا وتنمو كشكًا تلو الآخر. تعمل القاعدة مقاس 750 × 550 مم والتركيب على لوحة واحدة على إبقاء التكلفة المدنية منخفضة، ولا يزال 60 كيلووات يوفر شحنًا مفيدًا في أقل من ساعة لمعظم المركبات الكهربائية للركاب.

تخطيها إذا كان لديك بالفعل مساحة واسعة وتخطط لجلسات تزيد عن 150 كيلو واط؛ تمنحك الخزانة الأكبر مساحة أكبر لنفس عمل الوسادة. قم أيضًا بتخطيها إذا كان موقعك لا يمكنه توفير التيار المتردد 380 فولت، لأن هذه الوحدة ثابتة على فئة الإدخال تلك.

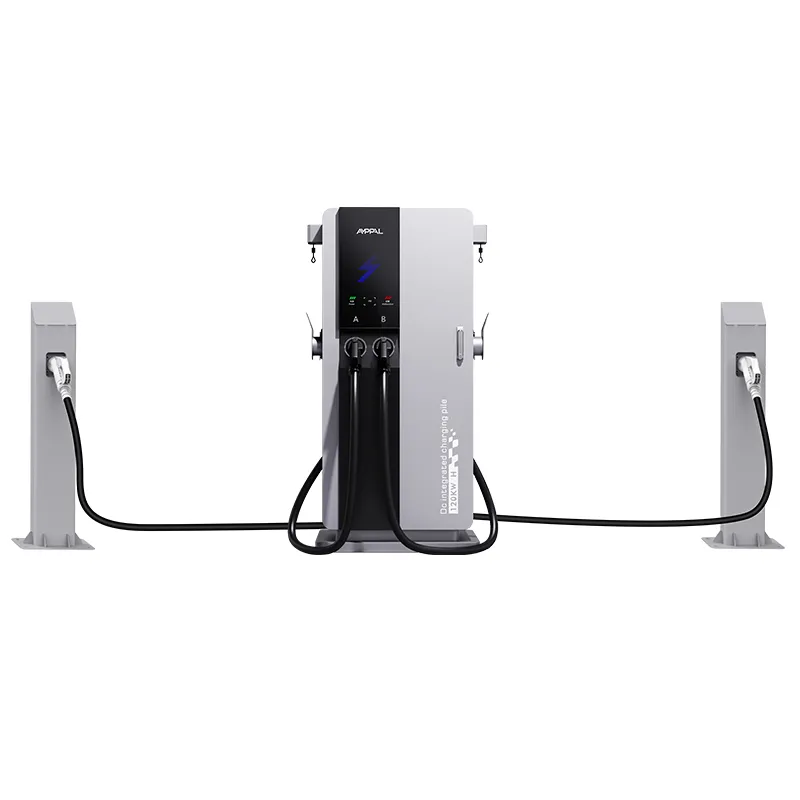

بالنسبة للتخطيط ذي المدفعين، عادةً ما تقوم بتثبيت برجين جنبًا إلى جنب، مما يضاعف عمل الوسادة. قم بوزن ذلك مقابل خزانة واحدة ذات مسدس مزدوج قبل الطلب.

ملاحظة أخرى صادقة: 60 كيلوواط هو العمود الفقري الجيد ولكنه ليس رقمًا رئيسيًا. إذا كان تسويقك يعتمد على أكبر قدرة كهربائية في الحي، فإن 60 كيلووات صغيرة الحجم لن تمنحك هذا التفاخر الصحيح - فهي توفر لك محطة مناسبة بالفعل.

لماذا يختار التجار سلسلة AMPPAL المدمجة للمواقع الصغيرة

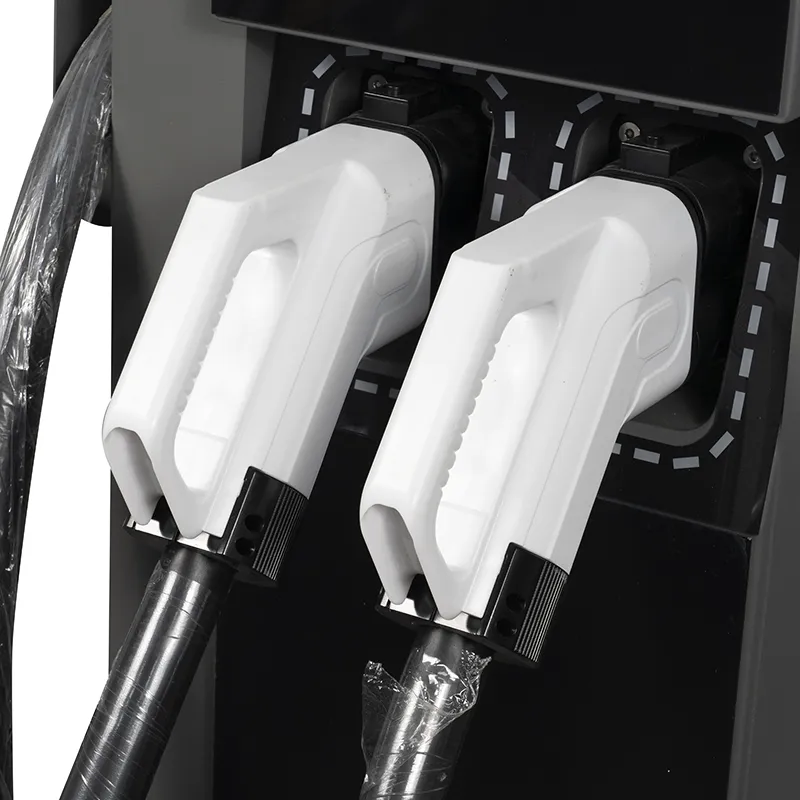

يغطي SKU واحد CCS1، وCCS2، وCHAdeMO، وGB/T، وNACS، لذلك يقوم الوكيل بتخزين طراز واحد للعديد من الأسواق.

التسليم خلال 15-20 يوم عمل بعد الموافقة على الرسم؛ موك من حاوية واحدة.

العلامة التجارية OEM/ODM على الخزانة وشاشة بدء التشغيل التي تعمل باللمس، مع طباعة اسم الوكيل الخاص بك على لوحة الباب.

شهادات CE وTUV وUL وCB متضمنة في حزمة عرض الأسعار.

الدعم من مصنع يقوم بتشغيل أكثر من 200 محطة بنفسه، بحيث تكون الإجابات مستندة إلى مواقع حقيقية.

يتم شحن الجسم الضيق بأسعار الحاويات القياسية، مما يحافظ على توقع تكلفة الهبوط للطلبات الصغيرة.

أبعاد الصندوق وعدد الحاويات للوحدة المدمجة

يتم شحن البرج الذي يبلغ طوله 1700 ملم في وضع مستقيم في صندوق بإطار فولاذي يبلغ حجمه حوالي 1850 × 750 × 700 ملم، مع جيوب شوكة وعروتي رفع. يتم نقل الموصل والكابل والصمامات الاحتياطية في صندوق ملحقات مبطن داخل الصندوق.

نظرًا لأن الوحدة ضيقة، يمكن لصندوقين مشاركة عرض حاوية مكعبة عالية يبلغ ارتفاعها 40 قدمًا في عدة تكوينات؛ يتم إرسال خطة التحميل مع عرض الأسعار بحيث يكون العدد دقيقًا لطلبك. بالنسبة للطلب التجريبي الأول، يتم نقل صندوق واحد كبضائع LCL دون معالجة خاصة.

الشروط هي FOB Ningbo أو CIF إلى الوجهة. يتم إصدار الفاتورة وقائمة التعبئة وبوليصة الشحن وشهادة المنشأ وتقارير الاختبار خلال 3 أيام عمل من التحميل.

ما بعد البيع للمنشآت المدمجة

ضمان قياسي لمدة عامين يغطي الوحدات، وHMI، ومرحلة الطاقة.

يتم شحن الوحدات الاحتياطية وشاشات اللمس خلال 5 أيام عمل.

التشخيص عن بعد عبر OCPP للأخطاء وتحديثات البرامج الثابتة.

إرشادات التثبيت للوسادة الخرسانية والتأريض في المواقع الصغيرة.

جدول تنظيف الفلتر لمسار تدفق الهواء العمودي.

أخطاء التثبيت الشائعة مع الشواحن المدمجة

خطأ: صب بلاطة أصغر من اللوحة المرسومة في الدليل. على اليمين: اتبع نمط التعزيز والارتساء الموضح في دليل التثبيت.

خطأ: دس البرج في الزاوية بدون خلوص خلفي. على اليمين: اترك مساحة الخدمة المحددة في الدليل للوصول إلى الباب.

خطأ: دفن مدخل وصلة الكابل أسفل الدرجة النهائية. على اليمين: قم بإحضار القناة لأعلى داخل اللوحة في الموضع المحدد.

خطأ: بافتراض أن وحدة واحدة بقدرة 60 كيلو وات تغطي قطعة أرض مساحتها 30 خليجًا. على اليمين: خطط لوحدة واحدة لكل 4-6 أكشاك ذات طلب واقعي، بالإضافة إلى الهامش.

خطأ: تركيب الوحدة بحيث تواجه شاشة اللمس شمس الظهيرة بدون غطاء. على اليمين: قم بتوجيه HMI بعيدًا عن الوهج المباشر لإبقائه قابلاً للقراءة وباردًا.

ماذا يقول أصحاب المواقع الصغيرة بعد عام

قام صاحب متجر صغير في مدينة هوشي منه بفيتنام بوضع وحدة واحدة في واجهة المتجر في عام 2025. وتم صب البلاطة في صباح واحد، وتغطي حركة السير في المتجر تكلفة الكهرباء؛ الشكوى هي أن شاشة اللمس تجمع الغبار في الهواء الاستوائي، لذلك يمسحونها أسبوعيًا بقطعة قماش جافة.

فندق صغير في نيروبي، كينيا يدير وحدتين للضيوف وشاحنة التوصيل الخاصة بالمالك. يمكن وضع الارتفاع الذي يبلغ 1700 ملم تحت المظلة بسهولة، كما أن القاعدة الضيقة تجعل موقف السيارات قابلاً للاستخدام؛ يرغب المدير في إدراج الشاحن في لوحة القيادة الخاصة بالفندق، والتي يتعامل معها OCPP الآن من خلال منصة تابعة لجهة خارجية.

أضافت مجموعة مطاعم في بالي بإندونيسيا وحدة بجانب مدخل موقف السيارات في عام 2025. تكلف اللوحة أقل من شهر من رسوم خدمة صف السيارات، وتعرض شاشة اللمس قائمة الغداء؛ المشكلة الوحيدة هي طول الكابل لسيارات الدفع الرباعي كبيرة الحجم المتوقفة على الحافة البعيدة للخليج.

الأسئلة الشائعة: شواحن مدمجة بقدرة 60 كيلو وات لمساحة محدودة

س: ما هي مساحة الأرض التي تحتاجها الوحدة؟

ج: قاعدة 750 × 550 مم بالإضافة إلى الخلوص الموجود في الدليل؛ تبلغ مساحة الوسادة الخرسانية عادةً حوالي متر مربع.

س: هل يدعم NACS ؟

ج: نعم، يعد NACS أحد خيارات الموصلات الخمسة إلى جانب CCS1 وCCS2 وCHAdeMO وGB/T.

س: هل يمكن شحن شاحنة؟

ج: المركبات الكهربائية والشاحنات الصغيرة المخصصة للركاب بشكل رئيسي؛ بالنسبة للشاحنات الثقيلة، قد ترغب في نموذج ذو طاقة أعلى.

س: ما المدخلات التي تحتاجها؟

أ: AC380V ± 15% ثلاث مراحل؛ يتحول إلى 200-1000VDC للسيارة.

س: هل المحول مطلوب؟

ج: فقط إذا كان موقعك يفتقر إلى تغذية 380 فولت؛ تتصل معظم المواقع التجارية الصغيرة في أسواق 380 فولت بشكل مباشر.

س: كم من الوقت يستغرق التثبيت؟

ج: الوسادة والمثبتات والقناة والموضع - يتم شحن معظم المواقع خلال يومين.

س: ما هو الضمان؟

ج: سنتان قياسيتان على الوحدة الكاملة، بما في ذلك شاشة اللمس.

س: هل يمكن أن تشترك وحدتان في قاطع واحد؟

ج: يمكنهم مشاركة وحدة تغذية بحجم المبلغ، ولكن لا تزال كل وحدة بحاجة إلى جهاز الحماية الخاص بها.

س: هل يحتاج البرج إلى مظلة أو مأوى؟

ج: لا، إنه IP54 ومصمم للاستخدام الخارجي؛ المظلة مخصصة لراحة السائق وليست للآلة.
